Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, коэффициента мощности и частоты.

Счетчики выпускаются под торговой маркой NERO.

Счетчики выпускаются в следующих исполнениях:

• - счетчики электрической энергии однофазные многофункциональные - счетчики непосредственного включения, предназначенные для подключения к однофазным двухпроводным электрическим цепям переменного тока частотой 50 Гц;

• - счетчики электрической энергии трехфазные многофункциональные - счетчики непосредственного (или трансформаторного) включения, предназначенные для подключения к трехфазным четырехпроводным электрическим цепям переменного тока частотой 50 Гц.

Конструктивно счетчики выполнены в пластмассовом корпусе черного и белого цвета. Допускается изготовление счетчиков с другим цветом корпуса. Счетчики состоят из корпуса с крышками, клеммной колодкой и установленными внутри печатными платами с радиоэлементами. Клеммные крышки счетчиков выполнены из прозрачного пластика для контроля несанкционированного подключения к измерительным и интерфейсным цепям.

Счетчики, в зависимости от исполнения, имеют в своем составе:

• - датчики тока (шунты или трансформаторы тока);

• - микроконтроллер;

• - энергонезависимую память;

• - интерфейсные микросхемы;

• - встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток;

• - оптический интерфейс в соответствии с ГОСТ IEC 61107-2011;

• - оптические и электрические испытательные выходные устройства для калибровки и поверки;

• - жидкокристаллический индикатор (далее - ЖКИ);

• - индикатор функционирования счетчика (сеть);

• - датчики вскрытия клеммной крышки, корпуса (электронная пломбировка);

• - реле управления нагрузкой (с возможностью физической (аппаратной) блокировки);

• - реле сигнализации;

• - отсек для установки сменной батареи;

• - встроенную батарею;

• - датчики воздействия магнитного и высокочастотного электромагнитного поля (радиополя);

• - датчики температуры внутри счетчиков.

В счетчиках, в зависимости от исполнения, предусмотрена возможность подключения сменного модуля связи с возможностью электронной пломбировки.

В состав счетчиков могут входить один или несколько встроенных интерфейсов связи для обмена данными в автоматизированных информационно-измерительных системах коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Счетчики обеспечивают предоставление набора функций интеллектуальных систем учета электрической энергии (мощности) в соответствии с требованиями Постановления Правительства РФ от 19.06.2020 N 890.

Счетчики, в зависимости от исполнения, измеряют/вычисляют следующие параметры:

• - активная электроэнергия в двух направлениях (потребление, генерация);

• - реактивная электроэнергия в двух направлениях (потребление, генерация);

• - активная, реактивная и полная мощность (для каждой фазы и суммарная величина);

• - фазное напряжение;

• - линейное напряжение (для счетчиков трехфазных);

• - сила тока (для каждой фазы);

• - сила тока в нулевом проводе (при наличии датчика тока в цепи нейтрали);

• - частота сети;

• - коэффициент активной мощности (cos ф);

У счетчиков, в зависимости от исполнения, реализовано показание следующих параметров:

• - соотношение реактивной и активной мощности (tg ф);

• - небаланс токов в фазных и нулевом канале (при наличии датчика тока в нейтральном канале цепи нейтрали).

Опционально счетчики определяют показатели качества электрической энергии (далее - ПКЭ) по ГОСТ IEC 61000-4-30-2017, ГОСТ 30804.4.30-2013, класс S:

• - положительное и отрицательное отклонение напряжения в точке измерения электрической энергии;

• - отклонение частоты, диапазон измерения частоты от 47,5 до 52,5 Гц;

• - перенапряжения;

• -  коэффициент несимметрии напряжений по обратной последовательности (для трехфазных счетчиков).

Счетчики, в зависимости от исполнения, фиксируют нарушения контролируемых ПКЭ за настраиваемый интервал времени.

Счетчики обеспечивают формирование профиля потребленной и сгенерированной активной и реактивной энергии (мощности) с программируемым интервалом времени интегрирования в диапазоне от 1 до 60 мин и периодом хранения не менее 90 суток (при времени интегрирования 30 минут). Формирование профиля может осуществляться как нарастающим итогом суммарно, так и раздельно по тарифам, фиксированным на начало каждых суток с циклической перезаписью.

Встроенные часы реального времени обеспечивают измерение и учет времени и даты с возможностью синхронизации и коррекции времени с внешним источником сигналов точного времени.

Счетчики обеспечивают измерение и учет потребленной и сгенерированной активной и реактивной электрической энергии нарастающим итогом суммарно и по тарифам, указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Тарифные программы могут назначаться для исключительных (особых) дней, а также, в зависимости от исполнения, предусмотрено назначение тарифов или тарифных программ по заданным событиям.

Счетчики, в зависимости от исполнения, обеспечивают ведение журналов событий с общим количеством записей не менее 500 записей, в которых фиксируются следующие события (с сохранением даты и времени):

• - дата и время вскрытия клеммной крышки;

• - дата и время вскрытия корпуса счетчика;

• - дата, время и причина включения и отключения реле управления нагрузкой;

• - дата и время последнего перепрограммирования;

• - дата, время, тип и параметры выполненной команды;

• - попытка доступа с неуспешной идентификацией и (или) аутентификацией;

• - попытка доступа с нарушением правил управления доступом;

• - попытка несанкционированного нарушения целостности программного обеспечения и параметров;

• - изменение направления перетока мощности;

• - дата и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение) с визуализацией индикации;

• - факт связи со счетчиком, приведшей к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);

• - дата и время отклонения напряжения в измерительных цепях от заданных пределов;

• - отсутствие или низкое напряжение при наличии тока в измерительных цепях с конфигурируемыми порогами (кроме однофазных и трехфазных приборов учета электрической энергии прямого включения);

• - отсутствие напряжения либо значение напряжения ниже запрограммированного порога по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• - инверсия фазы или нарушение чередования фаз (для счетчиков трехфазных);

• - превышение соотношения величин потребления активной и реактивной мощности;

• - небаланс тока в нулевом и фазном проводе (для счетчиков однофазных);

• - превышение заданного предела мощности.

Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖКИ и (или) по интерфейсам связи:

• - текущей даты и времени;

• - параметров тарификации;

• - технологической информации;

• - заводских параметров (заводской номер, идентификационные данные программного обеспечения);

• - режима потребления/генерации электрической энергии (текущего квадранта энергии);

• - текущих значений электрической мощности, напряжения, тока и частоты, коэффициента мощности cosф;

• - текущих значений электрической энергии суммарно и по тарифным зонам;

• - значения электрической энергии на конец последнего программируемого расчетного периода суммарно и по тарифным зонам;

• - небаланса тока фазы и нейтрали (для счетчиков однофазных);

• - наличия напряжения фаз (для счетчиков трехфазных);

• - состояния элемента питания;

• - состояния/качества сети используемого интерфейса связи;

• - состояния реле управления нагрузкой;

• - факта нарушения индивидуальных параметров качества электрической энергии;

• - факта вскрытия электронных пломб;

• - факта воздействия магнитными полями со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);

• - факта воздействия радиополем;

• - ошибок счетчика вследствие аппаратного или программного сбоя.

Для обмена информацией по интерфейсам связи, в зависимости от исполнения счетчика, могут использоваться протоколы SMP, M-BUS, а также протоколы соответствующие стандартам: IEC 62056 (DLMS/COSEM) (спецификация СПОДЭС, IDIS, CAS), МЭК 60870-5-104, МЭК 61850, ПИРС.

Структура условного обозначения исполнений счетчиков:

SM X XX X X (X) A. X. X. X. X. X. X. X X

тип счетчиков_______

Исполнение¹):

• 2 - однофазный счетчик

с двумя датчиками тока;

• 3 - трехфазный счетчик

с тремя датчиками тока.

Порядковый номер разработки¹): 02; 05; 06; 07; 08.___________________

Наличие датчика тока в цепи

нейтрали:

N - датчик тока в цепи нейтрали (для трехфазных счетчиков);

(Нет символа) - датчик тока

отсутствует.__________________________

Номинальный/базовый (максимальный) ток:

5 (10) А;

5 (60) А;

5 (80) А;

5 (100)А.______________________________________

Класс точности по

активной/реактивной энергии:

0,5S/0,5;

0,5S/1,0;

1,0/1,0._________________________________________________________

Учет электрической энергии в двух направлениях:

D__________________________________

Наличие реле управления нагрузкой:

R - реле управления нагрузкой присутствует;

(Нет символа) - реле управления нагрузкой отсутствует.

Наличие интегрированных интерфейсов связи:

P - PLC-

интерфейс;

O - оптический

порт;

RF - радиоинтерфейс 433

МГц;

2RF - два радиоинтерфейса (433 МГц и 868 МГц);

M - M-Bus;

RS - RS-485;

2RS - 2 RS-485;

G - GSM/LTE;

2G - 2 GSM/LTE;

W - Wi-Fi;

E - Ethernet;

LR - LoRa;

Z - ZigBee;

B - Bluetooth;

N - NB-IoT.__________________________________________________

Наличие высоковольтного реле:

VR - высоковольтное реле (для трехфазных счетчиков);

(Нет символа) - высоковольтное реле отсутствует.________________________

Наличие

подсветки:

L___________________________________________________________

Поддержка протокола СПОДЭС/DLMS:

С - поддержка протокола СПОДЭС/DLMS;

(Нет символа) - поддержка протокола СПОДЭС/DLMS отсутствует.________________

Соответствие СТО 34.01-5.1-009-2024:

S - соответствие СТО 34.01-5.1-009-2024 обеспечивается;

(Нет символа) - соответствие СТО 34.01-5.1-009-2024 не обеспечивается.

Рисунок 1 - Структура условного обозначения исполнений счетчиков

¹⁾ Возможные комбинации исполнения и порядкового номера разработки: 302, 205, 206, 207, 208.

Заводской номер наносится на маркировочную наклейку, размещаемую под прозрачным пластиковым корпусом, любым технологическим способом в виде цифрового кода.

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 6. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки.

Материал корпусных деталей счетчиков, а также маркировка соответствуют требованиям ГОСТ 31818.11-2012 и могут незначительно отличаться от изображенных на рисунках 2 - 6.

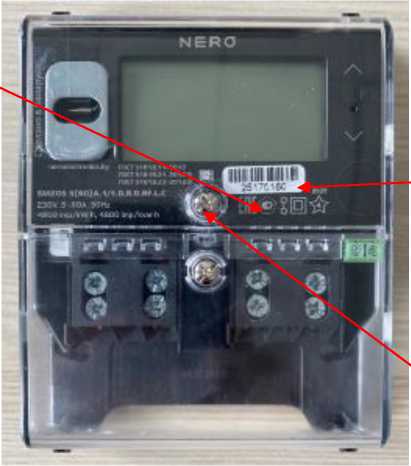

Рисунок 2 - Общий вид однофазных счетчиков исполнений с индексом SM205 в коде с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Место нанесения знака утверждения типа

Место нанесения заводского номера

Пломба с нанесением знака поверки

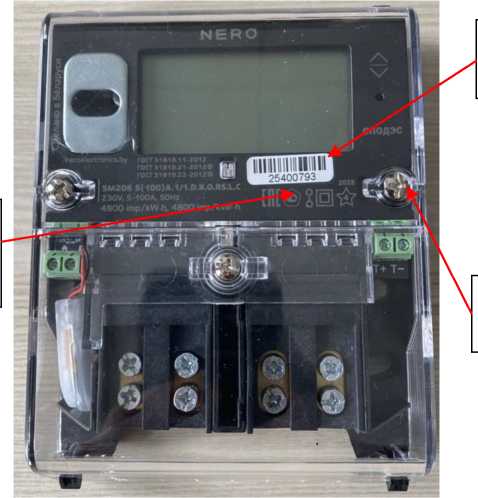

Рисунок 3 - Общий вид однофазных счетчиков исполнений с индексом SM206 в коде с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Место нанесения знака утверждения типа

Место нанесения

заводского номера

Пломба с нанесением

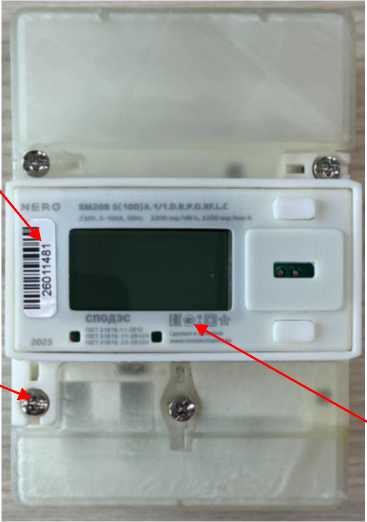

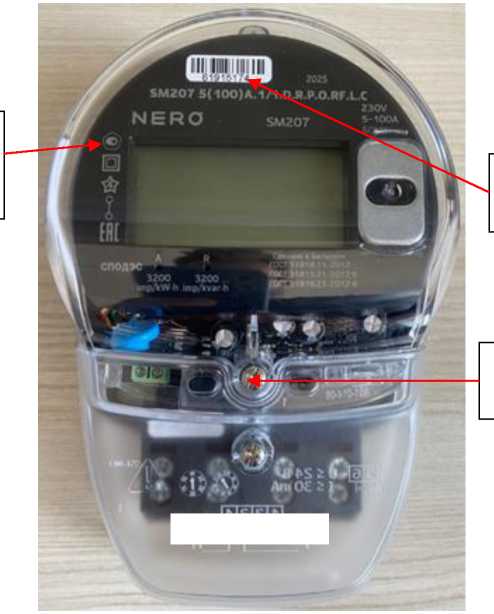

Рисунок 4 - Общий вид однофазных счетчиков исполнений с индексом SM207 в коде с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Место нанесения знака

Рисунок 5 - Общий вид однофазных счетчиков исполнений с индексом SM208 в коде с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Место нанесения знака утверждения типа

Место на несения заводского номера

Пломба с нанесением знака поверки

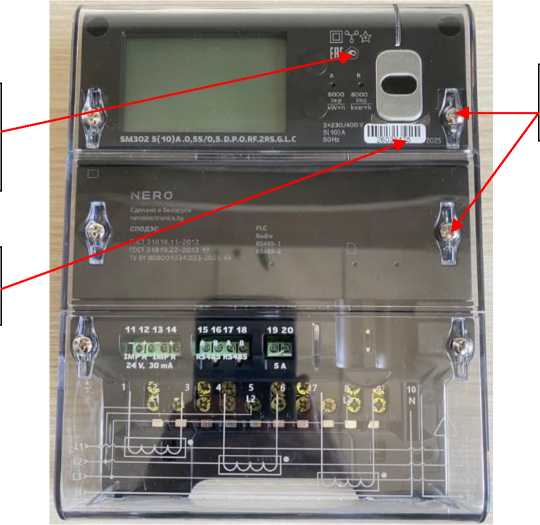

Рисунок 6 - Общий вид трехфазных счетчиков исполнений с индексом SM302 в коде с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Таблица 6 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики при измерении ПКЭ

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надежности
