Номер по Госреестру СИ: 96251-25
96251-25 Меры градиента магнитной индукции
(МГМИ-24)
Назначение средства измерений:
Меры градиента магнитной индукции МГМИ-24 (далее по тексту - меры) предназначены для поверки (калибровки) магнитных градиентометров и дифференциальных магнитометров с датчиками аксиального типа, предназначенных для измерения остаточного магнитного поля.
Меры являются рабочими эталонами 1-го разряда соответствии в соответствии с ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции» (часть 4).
Внешний вид.
Меры градиента магнитной индукции
Рисунок № 1
Внешний вид.
Меры градиента магнитной индукции
Рисунок № 2
Внешний вид.
Меры градиента магнитной индукции
Рисунок № 3
Внешний вид.
Меры градиента магнитной индукции
Рисунок № 4
Общие сведения
Дата публикации - 26.08.2025
Срок свидетельства - 26.08.2030
Номер записи - 68f157dd-275c-b215-271d-589027f424bd
ID в реестре СИ - 1426613
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "АКА-Скан"
Страна - РОССИЯ
Населенный пункт - 109004, г. Москва, вн.тер.г. Муниципальный округ Таганский, ул. Александра Солженицына, д. 40, стр. 3, помещ. 1/М
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1771 от 2025.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Меры градиента магнитной индукции (МГМИ-24)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "АКА-Скан"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96251-25 26.08.2030 |
Меры градиента магнитной индукции, МГМИ-24 Общество с ограниченной ответственностью "АКА-Скан" (РОССИЯ 109004, г. Москва, вн.тер.г. Муниципальный округ Таганский, ул. Александра Солженицына, д. 40, стр. 3, помещ. 1/М) |
ОТ МП |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Меры градиента магнитной индукции (МГМИ-24)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Меры градиента магнитной индукции (МГМИ-24)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсянаносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку меры любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 документа «Мера градиента магнитной индукции МГМИ-24. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренияГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
ТУ 27.11.50-016-84847090-24 Меры градиента магнитной индукции МГМИ-24.
Технические условия
ПравообладательОбщество с ограниченной ответственностью «АКА-Скан»
(ООО «АКА-Скан»)
ИНН 7729683855
Юридический адрес: 109004, г. Москва, вн.тер.г. Муниципальный округ Таганский,
ул. Александра Солженицына, д. 40, стр. 3, помещ. 1/М
Телефон (факс): +7 (495) 532-56-33
Web-сайт: www.aka-scan.ru
E-mail: info@ aka-scan.ru
Изготовитель
Общество с ограниченной ответственностью «АКА-Скан»(ООО «АКА-Скан»)
ИНН 7729683855
Адрес: 109004, г. Москва, вн.тер.г. Муниципальный округ Таганский, ул. Александра Солженицына, д. 40, стр. 3, помещ. 1/М
Телефон (факс): +7 (495) 532-56-33
Web-сайт: www. aka-scan.ru
E-mail: info@ aka-scan.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, Россия, Санкт-Петербург, Московский пр-кт, 19, литера Д
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «АКА-Скан»(ООО «АКА-Скан»)
ИНН 7729683855
Юридический адрес: 109004, г. Москва, вн.тер.г. Муниципальный округ Таганский,
ул. Александра Солженицына, д. 40, стр. 3, помещ. 1/М
Телефон (факс): +7 (495) 532-56-33
Web-сайт: www.aka-scan.ru
E-mail: info@ aka-scan.ru
Средство измерения представляет собой катушку с медным проводом, в которой, при пропускании по ней электрического тока, создается неоднородное магнитное поле с нормируемым градиентом магнитной индукции.
В состав меры входят: катушка градиента магнитной индукции КГМИ-24 (далее по тексту - катушка) и комплект вспомогательного оборудования, состоящего из вольтметра (в режиме амперметра) универсального цифрового и источника питания постоянного тока.
Вспомогательное оборудование должно быть утвержденного типа и иметь действующую запись в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки.
Общий вид меры приведен на рисунке 1.
Катушка представляет собой круглую секционированную катушку с двумя обмотками: основной, обозначенной литерой «G», и дополнительной, обозначенной литерой «B». Обмотка «G» при пропускании тока создает неоднородное магнитное поле с заданной величиной градиента магнитной индукции (ГМИ). Обмотка «B» создает однородное магнитное поле с заданной величиной магнитной индукции (МИ). Катушка установлена на подставке с двумя парами клемм.
Основная обмотка «G» предназначена для калибровки (поверки) магнитных градиентометров и дифференциальных магнитометров аксиального типа, предназначенных для измерения аксиальной компоненты ГМИ (вида dBx/dx, где x - ось датчика). Дифференциальная база b калибруемого пробора, указанная в его технической документации, не должна превышать 20 мм.
Обмотка «G» состоит из двух одинаковых секций, соединенных встречно по магнитному полю. Расстояние между секциями отвечает условию максимальной однородности ГМИ в центре катушки.
Дополнительная обмотка «B» при калибровке градиентометров не используется. Она может быть использована при настройке датчиков ГМИ, например, для контроля небаланса датчика в однородном магнитном поле. Обмотка «В» состоит из двух одинаковых секций, включенных по полю согласно. Расстояние между секциями отвечает условию максимальной однородности МИ в центре обмотки.
а)
б)
в)

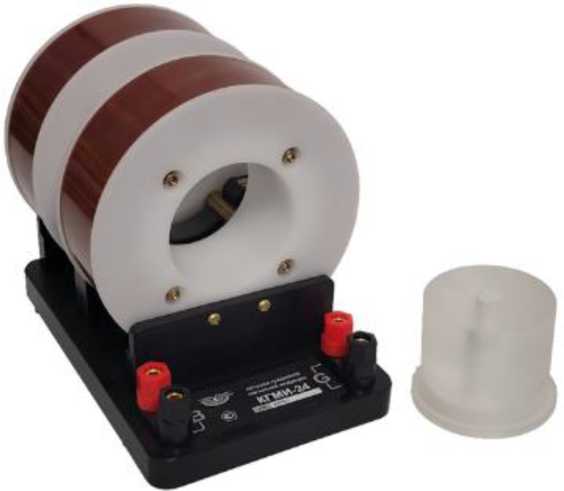

Рисунок 1 - Мера градиента магнитной индукции МГМИ-24 в составе: а) катушка КГМИ-24 со вставкой для преобразователей

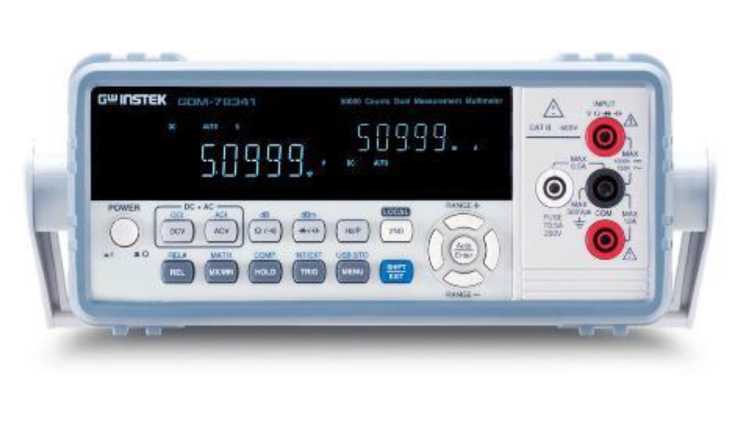

б) вольтметр универсальный цифровой

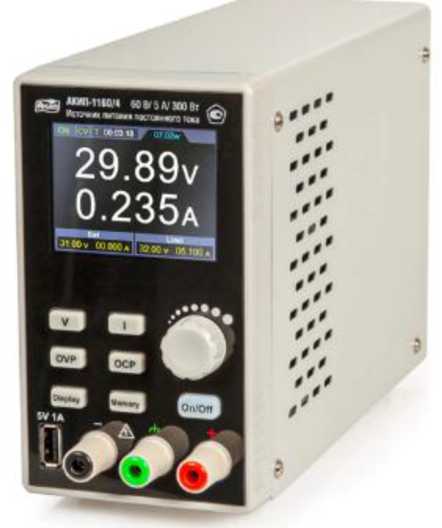

в) источник питания постоянного тока
Нанесение знака поверки на меру не предусмотрено.
Пломбирование меры не предусмотрено.
Маркировочная табличка крепится на лицевой панели катушки КГМИ-24, на которую наносится логотип предприятия-изготовителя, модель, заводской номер, знак утверждения типа.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода, состоящего из пяти символов арабских цифр.
Места нанесения знака утверждения типа и заводского номера меры приведены на рисунке 2.

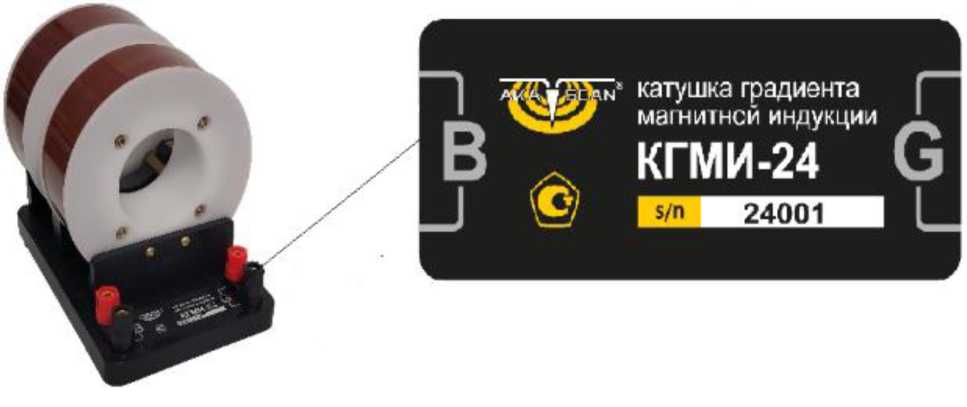

Рисунок 2 -Место нанесения заводского номера и знака утверждения типа
|
“I |
катушка градиента МЭ1НИ1НСЙ индукции |
Г | |
|
КГМИ-24 |
G | ||
|
J |
© ЕН» |
1_ | |
Состав мер, вспомогательное оборудование и эксплуатационные документы приведены в таблице 4.
Таблица 4 - _____________________________________
|
№ |
Наименование |
Обозначение |
Количество |
|
1 |
Катушка градиента магнитной индукции КГМИ-24 |
- |
1 |
|
2 |
Вставка для размещения датчиков* |
- |
1 |
|
3 |
Комплект вспомогательного оборудования в составе:
|
1 1 | |
|
4 |
Руководство по эксплуатации |
1 | |
|
4 |
Паспорт |
1 | |
|
5 |
Методика поверки |
1 | |
|
6 |
Упаковка для транспортировки и хранения |
1 | |
|
* Поставляется по дополнительному заказу. Количество и типоразмер зависит от типа поверяемых магнитометров и определяется при заказе. | |||
мер приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики_____________________________________
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых значений градиента постоянного магнитного поля, Тл/м |
от 1,5-W4 до 1,35М0-1 |
|
Доверительная граница погрешности воспроизводимых значений градиента постоянного магнитного поля при вероятности Р=0,95, %, не более |
2,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент преобразования по градиенту магнитной индукции Kg катушки КГМИ-24 (отношение градиента магнитной индукции к силе тока в обмотке «G» в центре катушки), Тл-м-1-А-1, не менее |
0,08 |
|
Неоднородность коэффициента преобразования Kg на расстоянии ±10 мм от центра по оси катушки КГМИ-24, %, не более |
0,5 |
|
Пределы допускаемой относительной погрешности определения коэффициента преобразования Kg катушки КГМИ-24, % |
± 1,0 |
|
Максимально допустимая сила тока в обмотке «G» катушки КГМИ-24, А, не более |
1,7 |
|
Время непрерывной работы при максимальном токе, мин, не более |
10 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 40 до 80 |
|
- напряжение питающей сети, В |
230±10% |
|
- частота питающего переменного тока, Гц |
50±1 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - катушка КГМИ-24 |
230х170х2100 |
|
- вольтметр универсальный цифровой GDM-78341 |
320x150x360 |
|
- источник питания постоянного тока АКИП-1160/1 |
110x180x270 |
|
Масса, кг, не более: - катушка КГМИ-24 |
5 |
|
- вольтметр универсальный цифровой GDM-78341 |
4,5 |
|
- источник питания постоянного тока АКИП-1160/1 |
2,8 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
