Номер по Госреестру СИ: 96257-25
96257-25 Тахометры
(ВА317Е)
Назначение средства измерений:
Тахометры ВА317Е (далее - тахометры) предназначены для измерений частоты вращения путём преобразования частоты входного сигнала в измеряемую физическую величину и воспроизведении силы постоянного тока.

Внешний вид.
Тахометры
Рисунок № 1

Внешний вид.
Тахометры
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в паспорте «Тахометры ВА317Е», раздел «Проведение измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
Правообладатель«BEKA associates Ltd.», Великобритания
Адрес: Old Charlton Road, Hitchin, Hertfordshire, SG5 2DA
Web-сайт: www.beka.co.uk
Е-mail: sales@beka.co.uk
Изготовитель
«BEKA associates Ltd . », ВеликобританияАдрес: Old Charlton Road, Hitchin, Hertfordshire, SG5 2DA
Web-сайт: www.beka.co.uk
Е-mail: sales@beka.co.uk
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел./факс: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
«BEKA associates Ltd.», ВеликобританияАдрес: Old Charlton Road, Hitchin, Hertfordshire, SG5 2DA
Web-сайт: www.beka.co.uk
Е-mail: sales@beka.co.uk
Принцип действия тахометров основан на подсчёте импульсов, поступающих на вход тахометра либо с первичных преобразователей, либо с коммутационных устройств с последующим отображением результата измерений на цифровом индикаторе.
Конструктивно тахометры выполнены в пластмассовом защитном корпусе, на лицевой панели которого размещён цифровой индикатор, кнопки управления и программирования. На задней панели тахометров расположены клеммы для подключения к первичным преобразователям, выходным элементами и источнику питания.
К тахометрам ВА317Е относятся тахометры с заводскими номерами: 341-ST-1902, 342-ST-2902, 341-ST-3902, 441-ST-4902, 442-ST-5902, 443-ST-6902.
Модель и заводской номер тахометров в цифро-буквенном формате наносится на корпус тахометров методом наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.

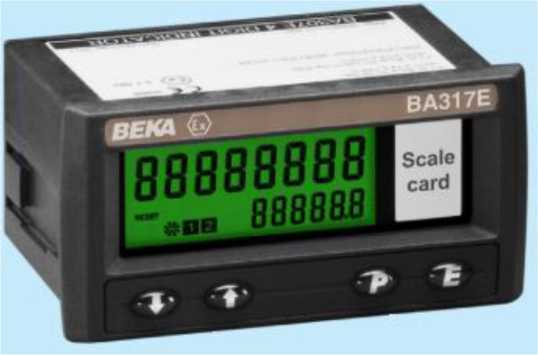

Общий вид тахометров ВА317Е представлен на рисунке 1.

Рисунок 1. Общий вид тахометров ВА317Е

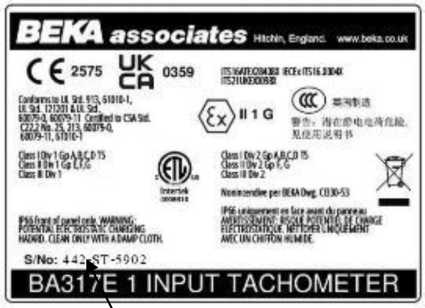

Место нанесения заводского номера
Пломбирование средства измерений не производится.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерения частоты вращения, об/мин |
от 1 до 99 999 |
|
Пределы допускаемой основной приведённой погрешности измерений частоты вращения, % |
±0,2 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений частоты вращения при изменении температуры окружающей среды, %/°С |
±0,4 |
|
Диапазон значений выходного постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности преобразования измеренного значения частоты вращения в значения выходного постоянного тока, % |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования измеренного значения частоты вращения в значения выходного постоянного тока при изменении температуры окружающей среды, %/°С |
±0,4 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания, В |
24 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Маркировка взрывозащиты |
1Ex db ia IIC T4 Gb |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +105 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
144x65x72 |
|
Масса, г, не более |
150 |
