Сведения о средстве измерений: 96259-25 Барьеры искробезопасности

Номер по Госреестру СИ: 96259-25
96259-25 Барьеры искробезопасности
(БИГ-К)

Назначение средства измерений:
Барьеры искробезопасности БИГ-К (далее - барьеры) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока, частоты переменного тока, электрического сопротивления постоянному току от потенциометрических устройств, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления из взрывоопасной зоны в дискретные, цифровые и аналоговые выходные сигналы силы и напряжения постоянного тока и передачи этих сигналов, в том числе по протоколу HART, в безопасную зону, обеспечивая искробезопасные электрические параметры устройств.

сертификация программного обеспечения
Внешний вид. Барьеры искробезопасности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Барьеры искробезопасности
Рисунок № 1

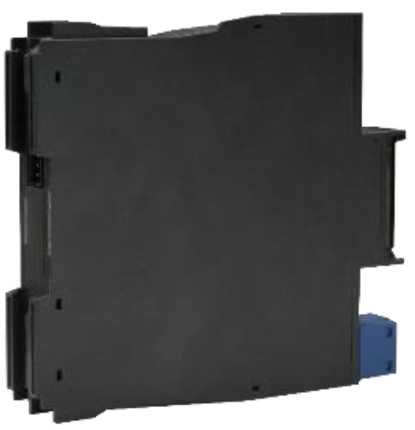

Внешний вид. Барьеры искробезопасности, http://oei-analitika.ru рисунок № 2
Внешний вид.
Барьеры искробезопасности
Рисунок № 2

Общие сведения

Дата публикации - 29.08.2025
Срок свидетельства - 28.08.2030
Номер записи - c5f1dab3-5842-6ec6-2932-2de7632a5805
ID в реестре СИ - 1426607
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ»
Страна - РОССИЯ
Населенный пункт - 193149, Ленинградская область, Всеволожский муниципальный район, Свердловское городское поселение, деревня Новосаратовка, улица Рабочая, дом 9, строение 1
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_16 Количество поверок СИ по годам и странам производителей

Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.

Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.

Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.

На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • год
  • страна
  • кол-во поверок

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1832 от 2025.08.28 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1832 от 2025.08.28 Об утверждении типов средств измерений

Наличие аналогов СИ: Барьеры искробезопасности (БИГ-К)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96259-25
28.08.2030
 Барьеры искробезопасности, БИГ-К
Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ» (РОССИЯ 193149, Ленинградская область, Всеволожский муниципальный район, Свердловское городское поселение, деревня Новосаратовка, улица Рабочая, дом 9, строение 1) 		ОТ
МП 		2 года
Отчет - FA_2 Объём рынка поверки - подведы Росстандарта и сторонние организации за год

Бесплатный

Кто поверяет Барьеры искробезопасности (БИГ-К)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Барьеры искробезопасности (БИГ-К)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) барьеров подразделяется на встроенное и внешнее.

Внешнее ПО служит для считывания данных (для аналоговых, температурных, частотных и барьеров сигнала потенциометра) и конфигурации барьеров (только для температурных) и не является метрологически значимым.

Встроенное ПО записывается изготовителем на этапе производства и не может быть изменено потребителем, разделено на метрологически значимую и метрологически незначимую части.

Конструкция барьеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические характеристики барьеров нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО барьеров приведены в таблице 2.

аблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

BigSmartGoreltex

Номер версии (идентификационный номер) ПО

1.Х.Х.Х

Цифровой идентификатор ПО

-

*  - первая цифра номера версии (идентификационного номера ПО) отвечает

за метрологически значимую часть ПО. Оставшаяся часть номера версии отвечает за метрологически незначимую часть ПО и может принимать любые значения.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус барьера в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 «Назначение, область и условия применения» руководства по эксплуатации ЛГСА.406239.173РЭ «Барьеры искробезопасности БИГ-К. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 27.12.23-086-72453807-2023 «Барьеры искробезопасности БИГ-К. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ»

(ООО «ЗАВОД ГОРЭЛТЕХ»)

Адрес юридического лица: 195176, город Санкт-Петербург, ш. Революции, д. 18, литер А, пом. 4-Н, офис 1

ИНН 7806155468

Изготовитель

Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ»
(ООО «ЗАВОД ГОРЭЛТЕХ»)
Адрес юридического лица: 195176, город Санкт-Петербург, ш. Революции, д. 18, литер А, пом. 4-Н, офис 1
Адрес места осуществления деятельности: 193149, Ленинградская область, Всеволожский муниципальный район, Свердловское городское поселение, деревня Новосаратовка, улица Рабочая, дом 9, строение 1
ИНН 7806155468

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, Россия, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)

Правообладатель

Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ»
(ООО «ЗАВОД ГОРЭЛТЕХ»)
Адрес юридического лица: 195176, город Санкт-Петербург, ш. Революции, д. 18, литер А, пом. 4-Н, офис 1
ИНН 7806155468

Принцип действия барьеров основан на преобразовании входных сигналов в виде электрического сопротивления, силы и напряжения постоянного тока, частоты переменного тока их обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов.

Конструктивно барьеры выполнены в виде печатной платы, размещенной в малогабаритном корпусе из пластика. В корпусе закреплены клеммные зажимы для присоединения внешних цепей. Барьеры выполнены в искробезопасном исполнении.

Структура условного обозначения модификаций барьеров приведена в таблице 1.

Таблица 1 - Структура условного обозначения модификаций барьеров

БИГ-К-Х2Х3-Х4/Х5-Х6Х7 - ТУ 27.12.23-086-72453807-2023

БИГ-К - обозначение типа барьеров;

X2 - тип сигнала:

  • 1 - аналоговый;

  • 2 - дискретный;

  • 3 - температурный;

  • 5 - частотный;

  • 6 - потенциометр;

Примечание - Температурные барьеры конфигурируемые по входному сигналу посредством программатора.

X3 - входной сигнал (для аналоговых и дискретных) или специальное исполнение по напряжению питания (для частотных):

А - от 4 до 20 мА;

Б - от 1 до 5 В;

В - от 0 до 10 мА;

Г - от 0 до 5 В;

Д - от 0 до 10 В;

Е - от 0 до 20 мА;

И - «сухой контакт»;

К - «мокрый контакт»;

С - специальное исполнение для частотных барьеров;

X4 - направление сигнала:

  • 1 - вход (INPUT);

  • 2 - выход (OUTPUT);

X5 - количество каналов:

  • 11 - 1 вход 1 выход;

  • 12 - 1 вход 2 выхода;

22 - 2 входа 2 выхода;

X6 - опции: выход 1:

A - от 4 до 20 мА;

Б - от 1 до 5 В;

В - от 0 до 10 мА;

Г - от 0 до 5 В;

Д - от 0 до 10 В;

Е - от 0 до 20 мА;

Л - от 4 до 20 мА;

М - реле;

Н - 35 мА;

О - 45 мА;

П - 60 мА;

Р - 1:1;

X7 - опции: выход 2:

A - от 4 до 20 мА;

Б - от 1 до 5 В;

В - от 0 до 10 мА;

Г - от 0 до 5 В;

Д - от 0 до 10 В;

Е - 0 до 20 мА;

Л - от 4 до 20 мА;

М - реле;

Н - 35 мА;

О - 45 мА;

П - 60 мА.

Примечание - «ТУ 27.12.23-086-72453807-2023» указывается только в технической и эксплуатационной документации.

Серийный номер наносится на маркировочную наклейку, расположенную на корпусе методом гравировки в виде цифрового кода.

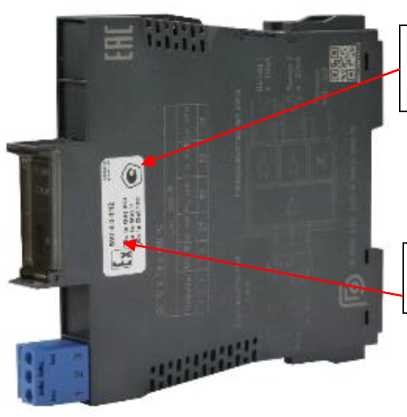

Общий вид барьеров с указанием места нанесения серийного номера и места нанесения знака утверждения типа представлен на рисунке 1. Количество индикаторов, толщина барьеров и нумерация клемм на торцевой панели может отличаться от рисунка. Пломбирование мест настройки (регулировки) барьеров не предусмотрено. Нанесение знака поверки на барьеры не предусмотрено.

Внешний вид. Барьеры искробезопасности (БИГ-К), http://oei-analitika.ru

Место нанесения серийного номера

Место нанесения знака утверждения типа

Внешний вид. Барьеры искробезопасности (БИГ-К), http://oei-analitika.ru

Рисунок 1 - Общий вид барьеров с указанием места нанесения серийного номера и места нанесения знака утверждения типа


аблица 6 -

Наименование

Обозначение

Количество

Барьер искробезопасности

БИГ-К

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации 1)

ЛГСА.406239.173РЭ

1 экз.

1) - на партию


Таблица 3 - Метрологические характеристики

Назначение

Диапазоны входного сигнала

Диапазоны выходного сигнала*

Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал

Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала, погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С, %

Преобразование сигналов от термопреобразователей сопротивления по

ГОСТ 6651-2009 в выходной сигнал: 50М (а=0,00428 °С-1)

100М (а=0,00428 °С-1)

100П (а=0,00391°С-1)

Pt100 (а=0,00385 °С-1)

от -180 °С до +200 °С от -180 °С до +200 °С от -200 °С до +850 °С от -200 °С до +850 °С

от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В

при R < +150 °C: ±0,15 C (Д);

при R > +150 C: ±0,1 % (Y)

±0,01

Назначение

Диапазоны входного сигнала

Диапазоны выходного сигнала*

Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал

Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала, погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С, %

Преобразование сигналов от преобразователей термоэлектрических по

ГОСТ Р 8.585-2001 в выходной сигнал: ТПП (S)

ТПП (R)

ТПР (B)

от -50 °С до +1768 °С от -50 °С до +1768 °С от 0 °С до +1820 °С

от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В

при R < +800 °C: ±0,8 C (Д);

при R > +800 C: ±0,1 % (Y)

±0,01

Преобразование сигналов от преобразователей термоэлектрических по

ГОСТ Р 8.585-2001 в выходной сигнал: ТХА (К)

ТХКн (Е)

ТЖК (J)

ТНН (N)

ТМК (T)

ТХК (L)

от -200 °С до +1372 °С от -100 °С до +1000 °С от -100 °С до +1200 °С от -200 °С до +1300 °С от -270 °С до +400 °С от -100 °С до +800 °С

от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В

при R < +500 C: ±0,5 C (Д);

при R > +500 C: ±0,1 % (Y)

±0,01

Преобразование сигналов силы постоянного тока в выходной сигнал

от 4 до 20 мА от 0 до 10 мА от 0 до 20 мА

от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА от 1 до 5 В от 0 до 5 В

±0,1 % (y)

±0,01

Назначение

Диапазоны входного сигнала

Диапазоны выходного сигнала*

Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал

Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала, погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С, %

от 0 до 10 В

Преобразование сигналов напряжения постоянного тока в выходной сигнал

от 0 до 5 В от 1 до 5 В от 0 до 10 В

от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА

от 1 до 5 В от 0 до 5 В от 0 до 10 В

±0,1 % (Y)

±0,01

Преобразование сигналов частоты переменного тока

от 0,1 Гц до 50 кГц

от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА

от 1 до 5 В от 0 до 5 В от 0 до 10 В

±0,1 % (Y)

±0,01

Сопротивление постоянному току потенциометрических устройств

от 0 до 10 кОм

от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА

от 1 до 5 В от 0 до 5 В от 0 до 10 В

±0,1 % (Y)

±0,01

Назначение

Диапазоны входного сигнала

Диапазоны выходного сигнала*

Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал

Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала, погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С, %

* - тип выходного сигнала в соответствии со структурной схемой, соответствующий конкретной модификации. Примечания:

  • 1.    Для термопреобразователей сопротивления при трехпроводной схеме подключения максимально допустимое сопротивление провода 20 Ом.

  • 2.    R - сконфигурированный во внешнем сервисном ПО или с помощью органов управления (DIP-переключатели) поддиапазон преобразования сигналов от термопреобразователей сопротивления или преобразователей термоэлектрических.

  • 3.     Д - абсолютной.

  • 4.    y - приведенной к диапазону выходного сигнала.

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Номинальное значение напряжения питания постоянного тока, В

24 (12*)

Габаритные размеры (ширинахвысотахдлина), мм, не более

20х130х115

Масса, кг, не более

0,3

Нормальные условия измерений: температура окружающей среды, °С относительная влажность воздуха, %

от +23 до +27

от 45 до 75

Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре +40 °С, %

от -20 до +60

от 10 до 90

Маркировка взрывозащиты

[Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Da] IIIC [Ex ia Ga] IIA [Ex ia Ma] I

* - для частотных барьеров специального исполнения

аблица 5 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

35000

Средний срок службы, лет

12


Настройки внешнего вида
Цветовая схема
Ширина
Левая панель
