Сведения о средстве измерений: 96261-25 Микроскопы видеоизмерительные консольные

Номер по Госреестру СИ: 96261-25
96261-25 Микроскопы видеоизмерительные консольные
(UNIMETRO ULTRA)

Назначение средства измерений:
Микроскопы видеоизмерительные консольные UNIMETRO ULTRA (далее - приборы) предназначены для измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

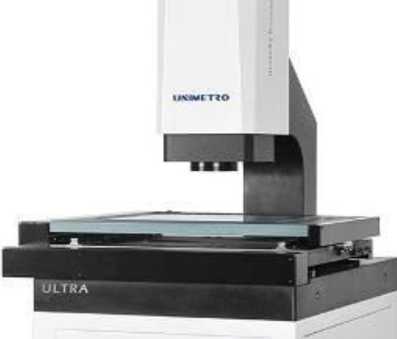

Внешний вид. Микроскопы видеоизмерительные консольные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Микроскопы видеоизмерительные консольные
Рисунок № 1

Внешний вид.
Микроскопы видеоизмерительные консольные
Рисунок № 2

Внешний вид. Микроскопы видеоизмерительные консольные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Микроскопы видеоизмерительные консольные
Рисунок № 3

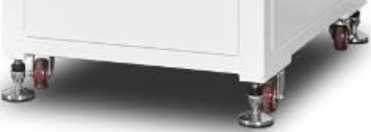

Внешний вид.
Микроскопы видеоизмерительные консольные
Рисунок № 4

Общие сведения

Дата публикации - 29.08.2025
Срок свидетельства - 28.08.2030
Номер записи - 5b57e156-cadf-3055-d220-5d33b26fe611
ID в реестре СИ - 1426605
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Dongguan UNIMEТRO Precision Machinery Со., Ltd
Страна - КИТАЙ
Населенный пункт - No.4 Gangtou Hengcheng Road, Xin'an community, Chang'an Town, Dongguan City
Уведомление о начале осуществления предпринимательской деятельности -

SO_1 Типы ГСО в ФГИС АРШИН по годам (год, кол-во)

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1832 от 2025.08.28 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1832 от 2025.08.28 Об утверждении типов средств измерений

Наличие аналогов СИ: Микроскопы видеоизмерительные консольные (UNIMETRO ULTRA)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Dongguan UNIMEТRO Precision Machinery Со., Ltd

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
96261-25 28.08.2030	Микроскопы видеоизмерительные консольные, UNIMETRO ULTRA Dongguan UNIMEТRO Precision Machinery Со., Ltd (КИТАЙ No.4 Gangtou Hengcheng Road, Xin'an community, Chang'an Town, Dongguan City)	ОТ МП	1 год

FA_4 На чем зарабатывает организация (за год)

Стоимость 200 руб. или по подписке

Кто поверяет Микроскопы видеоизмерительные консольные (UNIMETRO ULTRA)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Микроскопы видеоизмерительные консольные (UNIMETRO ULTRA)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) Ins-C, RationalVue, FlashPro, ViewVista устанавливаемого на внешний персональный компьютер, и предназначенного для обеспечения взаимодействия узлов приборов, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Ins-C	RationalVue	FlashPro	ViewVista
Номер версии (идентификационный	не ниже	не ниже	не ниже	не ниже
номер) ПО	V1020230711	2022.1	V1.9.43	v0.1
Цифровой идентификатор ПО	-	-	-	-

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделах 5 «Методика измерений» документа «Микроскопы видеоизмерительные консольные UNIMETRO ULTRA. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм;

Приказ Росстандарта от 26 ноября 2018 г. № 2482 Об утверждении Государственной поверочной схемы для средств измерений плоского угла;

Стандарт предприятия Dongguan UNIMEТRO Precision Machinery Со., Ltd, Китай.

Правообладатель

Dongguan UNIMEТRO Precision Machinery Со., Ltd, Китай

Адрес: No.4 Gangtou Hengcheng Road, Xin'an community, Chang'an Town, Dongguan City, China

Телефон: +86-0769-81601126

E-mail: henrywong@unimetro.cn

Изготовитель

Dongguan UNIMEТRO Precision Machinery Со., Ltd, Китай
China
Адрес: No.4 Gangtou Hengcheng Road, Xin'an community, Chang'an Town, Dongguan City,

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес юридического лица: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, помещение 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Dongguan UNIMEТRO Precision Machinery Со., Ltd, Китай
Адрес: No.4 Gangtou Hengcheng Road, Xin'an community, Chang'an Town, Dongguan City, China
Телефон: +86-0769-81601126
E-mail: henrywong@unimetro.cn

Основными элементами конструкции приборов являются гранитное или металлическое основание, на которое установлены подвижный предметный стол с нижним осветителем вертикальная колонна с подвижной оптической системой, включающей в себя измерительный блок и верхний осветитель.

Принцип действия приборов основан на считывании с электронных измерительных шкал осей X, Y значений перемещений подвижного предметного стола, и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока. Видеоизмерительный блок оснащён цветной камерой высокого разрешения с системой автоматической фокусировки и системой программируемой кольцевой цветной светодиодной подсветки. Перемещение по осям осуществляется на механических подшипниках. Приборы работают под управлением входящего в комплект персонального компьютера. Измерения проводятся в ручном или автоматическом режимах. Ручной режим управления осуществляется с клавиатуры персонального компьютера или при помощи пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму (ЧПУ). Основание приборов имеет антивибрационные регулируемые опоры для установки по уровню.

К данному описанию типа относятся микроскопы видеоизмерительные консольные UNIMETRO изготавливаемые в следующих модификациях:

- модификация UNIMETRO ULTRA включает в себя типоразмеры: 302020, 302025, 302030, 302035, 302040, 403020, 403025, 403030, 403035, 403040, 504020, 504025, 504030, 504035, 504040, 605020, 605025, 605030, 605035, 605040;
- модификация UNIMETRO ULTRA PLUS включает в себя типоразмеры: 302020, 302025, 302030, 302035, 302040, 403020, 403025, 403030, 403035, 403040, 504020, 504025, 504030, 504035, 504040, 605020, 605025, 605030, 605035, 605040, которые различаются между собой диапазонами измерений, метрологическими характеристиками, а также массогабаритными размерами. Модификация UNIMETRO ULTRA PLUS имеет улучшенные метрологические характеристики. По заказу потребителя ВИМ могут быть оснащены контактным датчиком.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную пластину, расположенную на задней поверхности основания.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

Общий вид приборов приведён на рисунке 1.

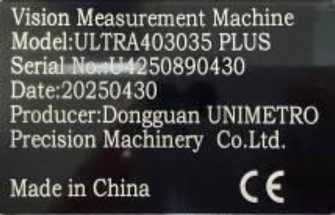

Внешний вид. Микроскопы видеоизмерительные консольные (UNIMETRO ULTRA), http://oei-analitika.ru

Место нанесения маркировочной таблички с заводским номером средства измерений

Made in China

Vision Measurement Machine Model:ULTRA403035 PLUS

Serial iiiiiW<e50890430

Date:20250430

Producer:Dongguan UNIMETRO Precision Machinery Co.Ltd.

C€

Рисунок 1 - Общий вид микроскопов видеоизмерительных консольных

UNIMETRO ULTRA

Таблица 8 - Комплектность приборов

Наименование	Обозначение	Количество
Микроскоп видеоизмерительный консольный (модификация в соответствии с заказом потребителя)	UNIMETRO ULTRA	1 шт.
Контактный датчик	ТР20/МСР/РМТ T20	по заказу
Персональный компьютер с установленным ПО	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Таблица 2 - Метрологические характеристики микроскопов видеоизмерительных консольных UNIMETRO ULTRA

Типоразмер	Диапазон измерений линейных размеров, мм			Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм, при использовании:
Типоразмер	по оси X	по оси Y	по оси Z	оптического датчика по оси X, Y	оптического датчика по оси Z	оптического датчика в плоскости осей XY в диапазоне от 0 до 50 мм включ.	оптического датчика в плоскости осей XY в диапазоне св. 50 мм	контактного датчика по оси X, Y, Z
302020	от 0 до 300	от 0 до 200	от 0 до 200	±(2,5+L/200)	±(3,0+L/150)	±(2,9+L/200)	±(3,0+L/200)	±(3,0+L/200)
302025	от 0 до 300	от 0 до 200	от 0 до 250
302030	от 0 до 300	от 0 до 200	от 0 до 300
302035	от 0 до 300	от 0 до 200	от 0 до 350
302040	от 0 до 300	от 0 до 200	от 0 до 400
403020	от 0 до 400	от 0 до 300	от 0 до 200
403025	от 0 до 400	от 0 до 300	от 0 до 250
403030	от 0 до 400	от 0 до 300	от 0 до 300
403035	от 0 до 400	от 0 до 300	от 0 до 350
403040	от 0 до 400	от 0 до 300	от 0 до 400
504020	от 0 до 500	от 0 до 400	от 0 до 200
504025	от 0 до 500	от 0 до 400	от 0 до 250
504030	от 0 до 500	от 0 до 400	от 0 до 300
504035	от 0 до 500	от 0 до 400	от 0 до 350
504040	от 0 до 500	от 0 до 400	от 0 до 400
605020	от 0 до 600	от 0 до 500	от 0 до 200
605025	от 0 до 600	от 0 до 500	от 0 до 250
605030	от 0 до 600	от 0 до 500	от 0 до 300
605035	от 0 до 600	от 0 до 500	от 0 до 350
605040	от 0 до 600	от 0 до 500	от 0 до 400

Таблица 3 - Метрологические характеристики микроскопов видеоизмерительных консольных UNIMETRO ULTRA PLUS

Типоразмер	Диапазон измерений линейных размеров, мм			Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм, при использовании:
Типоразмер	по оси X	по оси Y	по оси Z	оптического датчика по оси X, Y	оптического датчика по оси Z	оптического датчика в плоскости осей XY в диапазоне от 0 до 50 мм включ.	оптического датчика в плоскости осей XY в диапазоне св. 50 мм	контактного датчика по оси X, Y, Z
302020	от 0 до 300	от 0 до 200	от 0 до 200	±(1,5+L/100)	±(2,9+L/150)	±(1,8+L/200)	±(1,8+L/100)	±(2,5+L/200)
302025	от 0 до 300	от 0 до 200	от 0 до 250
302030	от 0 до 300	от 0 до 200	от 0 до 300
302035	от 0 до 300	от 0 до 200	от 0 до 350
302040	от 0 до 300	от 0 до 200	от 0 до 400
403020	от 0 до 400	от 0 до 300	от 0 до 200
403025	от 0 до 400	от 0 до 300	от 0 до 250
403030	от 0 до 400	от 0 до 300	от 0 до 300
403035	от 0 до 400	от 0 до 300	от 0 до 350
403040	от 0 до 400	от 0 до 300	от 0 до 400
504020	от 0 до 500	от 0 до 400	от 0 до 200	±(1,8+L/100)	±(2,9+L/150)	±(2,1+L/200)	±(2,1+L/100)	±(2,6+L/150)
504025	от 0 до 500	от 0 до 400	от 0 до 250
504030	от 0 до 500	от 0 до 400	от 0 до 300
504035	от 0 до 500	от 0 до 400	от 0 до 350
504040	от 0 до 500	от 0 до 400	от 0 до 400
605020	от 0 до 600	от 0 до 500	от 0 до 200
605025	от 0 до 600	от 0 до 500	от 0 до 250
605030	от 0 до 600	от 0 до 500	от 0 до 300
605035	от 0 до 600	от 0 до 500	от 0 до 350
605040	от 0 до 600	от 0 до 500	от 0 до 400

Таблица 4 - Диапазон и погрешность измерений плоских углов

Наименование характеристики	Значение
Диапазон измерений плоских углов	от 0° до 360°
Пределы допускаемой абсолютной погрешности измерений плоских углов	±14"

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	от 200 до 240
- частота переменного тока, Гц	50/60
Условия эксплуатации: - температура окружающей среды, °С	от +18 до +22
- относительная влажность воздуха, %	от 40 до 70
Допустимое изменение температуры, °C не более, в течении: - 1 часа	1
- 24 часов	2

Таблица 6 - Показатели надёжности

Наименование характеристики	Значение
Наработка на отказ, ч, не менее	10000
Средний срок службы, лет, не менее	5

Таблица 7 - Массогабаритные размеры

Модификация	Типоразмер	Габаритные размеры ширина^хдлина^хвысота, мм, не более	Масса, кг, не более
UNIMETRO ULTRA, UNIMETRO ULTRA PLUS	302020	640^х780^х1750	380
	302025	640x780x1850	430
	302030	640x780x1950	480
	302035	640x780x2050	530
	302040	640x780x2150	580
	403020	790x915x1750	450
	403025	790x915x1850	500
	403030	790x915x1950	550
	403035	790x915x2050	600
	403040	790x915x2150	650
	504020	875x1200x1750	560
	504025	875x1200x1850	610
	504030	875x1200x1950	660
	504035	875x1200x2050	710
	504040	875x1200x2150	760
	605020	1015x1300x1770	655
	605025	1015x1300x1870	710
	605030	1015x1300x1970	765
	605035	1015x1300x2070	820
	605040	1015x1300x2170	875

Техническая поддержка
