Номер по Госреестру СИ: 96263-25
96263-25 Интерферометр
(OWI 50 HP)
Назначение средства измерений:
Интерферометр OWI 50 HP (далее - интерферометр) предназначен для измерений отклонений от плоскостности и сферичности оптических поверхностей. В случае применения в качестве эталона 4-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта № 3189 от 15.12.2022 используются для поверки и калибровки пластин плоских стеклянных размером до 120 мм.
Внешний вид.
Интерферометр
Рисунок № 1
Общие сведения
Дата публикации - 29.08.2025
Срок свидетельства -
Номер записи - 28e858db-adb4-627d-e144-c9cb095fa145
ID в реестре СИ - 1426603
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OWI 50 HP,
Производитель
Изготовитель - OptoTech Optikmaschinen GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1832 от 2025.08.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1832 от 2025.08.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Интерферометр (OWI 50 HP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений OptoTech Optikmaschinen GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90968-24 |
Интерферометр, OWI 300 Plan OptoTech Optikmaschinen GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96264-25 |
Интерферометр, OWI 100 ECO OptoTech Optikmaschinen GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96263-25 |
Интерферометр, OWI 50 HP OptoTech Optikmaschinen GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Интерферометр (OWI 50 HP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Интерферометр (OWI 50 HP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Интерферометр OWI 50 HP имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение является специализированным ПО интерферометра и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от интерферометра.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО интерферометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Главной защитой ПО является USB-ключ.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
цShape OWI |
|
Номер версии (идентификационный номер) ПО |
2.2 и выше |
|
Цифровой идентификатор ПО |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 «Работы с интерферометром OWI 50/2” HP», руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 15.12.2022 № 3189 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей».
ПравообладательOptoTech Optikmaschinen GmbH, Германия
Адрес: Sandusweg 2-4, 35435 Wettenberg, Germany Тел.: +49 (641) 98203-0
Факс: +49 (641) 98203-900
E-mail: info.de@optotech.net
Сайт: http://www.optotech.de
Изготовитель
OptoTech Optikmaschinen GmbH, ГерманияАдрес: Sandusweg 2-4, 35435 Wettenberg, Germany Тел.: +49 (641) 98203-0
Факс: +49 (641) 98203-900
E-mail: info.de@optotech.net
Сайт: http://www.optotech.de
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»(ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru, web-сайт: www.vniims.ru
Правообладатель
OptoTech Optikmaschinen GmbH, ГерманияАдрес: Sandusweg 2-4, 35435 Wettenberg, Germany Тел.: +49 (641) 98203-0
Факс: +49 (641) 98203-900
E-mail: info.de@optotech.net
Сайт: http://www.optotech.de
Измерение отклонений от плоскостности и сферичности оптических поверхностей основано на анализе деформации формы интерференционных полос, возникающих в промежутке между поверхностью контролируемой детали и эталонной поверхностью сравнения в результате интерференции отраженных от них волновых фронтов.
Интерферометр состоит из следующих основных блоков: оптико-механического блока, блока байонетного крепления с набором плоской и сферических насадок и компьютера с программным обеспечением (ПО) для управления интерферометром и анализа интерферограмм.
В качестве источника света в интерферометре используется He-Ne лазер. Оптикомеханический блок преобразует лазерное излучение и формирует волновой фронт. Далее волновой фронт с помощью эталонной насадки, закрепленной в приборе делится на два. Один волновой фронт - опорный - отражается от поверхности эталонной насадки непосредственно назад в интерферометр. Другой - рабочий волновой фронт - проходит эталон и искажается поверхностью контролируемой детали. Он также возвращается в интерферометр и интерферирует с опорным. Анализ получаемой интерференционной картины дает информацию об отклонениях от плоскостности или сферичности измеряемой оптической поверхности.
Для измерения отклонения формы плоских поверхностей используется плоская насадка (табл. 4), а для измерения отклонения формы сферических поверхностей - набор сферических насадок (табл. 3).

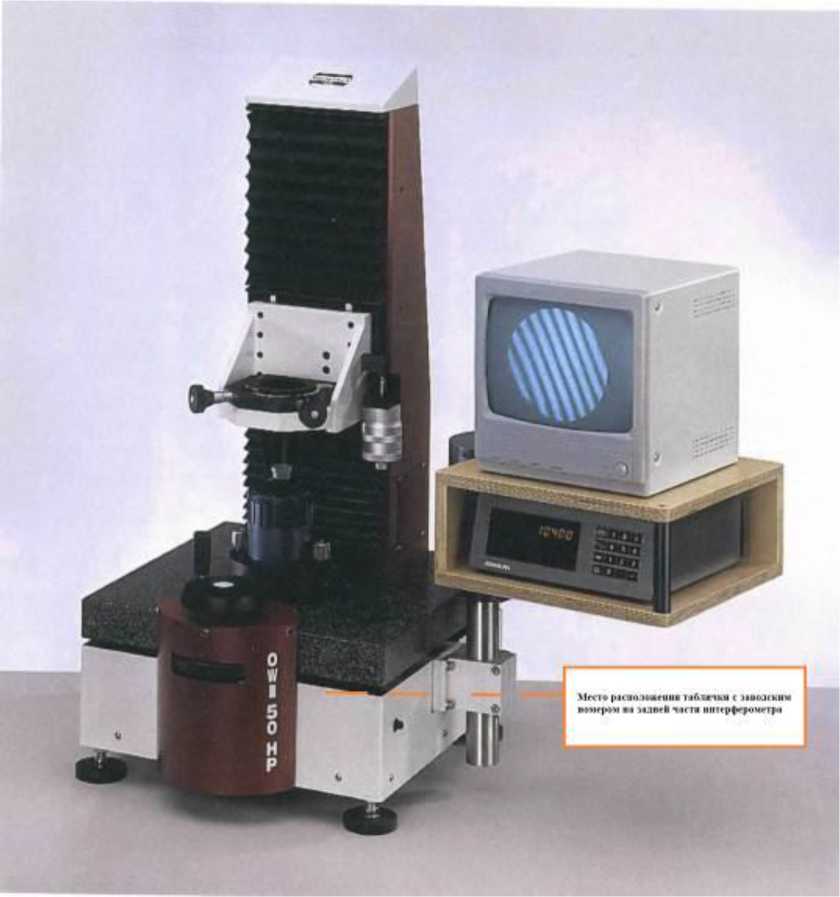

Внешний вид интерферометра приведен на рисунке 1.
Нанесение знака поверки на интерферометр не предусмотрено. Заводской номер нанесен на табличку печатным методом, расположенную на задней части интерферометра и имеет цифровое обозначение.
Пломбирование интерферометра OWI 50 HP от несанкционированного доступа не предусмотрено.
К интеферометру, относящемуся к данному типу средств измерений, относится интерферометр OWI 50 HP зав. № 505.025.
