Наименование

Обозначение

Количество

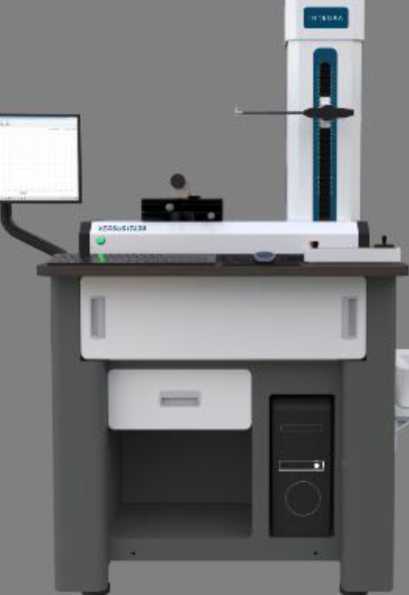

Прибор для измерений параметров контура и шероховатости поверхности

Integra Versus ITL30,

Integra Versus ITL30 Plus,

Integra Versus ITL30r,

Integra Versus ITL30r Plus

1 шт.

Стандартный    щуп    для

измерений контура

-

1 шт.

Стандартный    щуп    для

измерений    шероховатости

(при    наличии   функции

измерения шероховатости)

-

1 шт.

Набор для калибровки щупов

-

1 шт.

Руководство по эксплуатации

26.51.66-001-67492084-2024 РЭ-

1 экз.

Наименование характеристики

Значение

Integra Versus ITL30

Integra Versus ITL30 Plus

Диапазон измерений линейных размеров по оси Z (контур), мм

от 0 до 310 (опционально до 325)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм

±(1,5+2H/100), где Н - измеренное значение по оси Z, мм

±(1+2H/100),

где Н - измеренное значение по оси Z, мм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 310 (опционально до 325)

Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более*

0,5 (на 100 мм)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм

±(1,5+2L/100), где L - измеренное значение по оси Х, мм

±(1+2L/100),

где L - измеренное значение по оси Х, мм

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм**

±(1,2+R/12),

где R - измеренное значение радиуса, мм

Пределы допускаемой абсолютной погрешности измерений углов***

±1'

Разрешение по оси Z (контур), мкм

0,02

Разрешение по оси Z (шероховатость), мкм

-

0,02

Разрешение по оси X, мкм

0,05

Измерительное усилие, г

0,7

Наименование характеристики

Значение

Integra Versus ITL30

Integra Versus ITL30 Plus

Примечания:

Для измерений параметров контура используется щуп: угол 17°, радиус 25 мкм

* - отсечка шага 2,5 мм, скорость не более 0,3 мм/с

** - в диапазоне измерений радиусов от 5 до 15 мм, при дуге окружности не менее 120^° *** - в диапазоне измерений углов от 0° до 360°

Наименование характеристики

Значение

Integra Versus ITL30r

Integra Versus ITL30r Plus

Диапазон измерений линейных размеров по оси Z (контур), мм

от 0 до 310 (опционально до 325)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм

±(1,5+2H/100), где Н - измеренное значение по оси Z, мм

±(1+2H/100),

где Н - измеренное значение по оси Z, мм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 310 (опционально до 325)

Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более*

0,5 (на 100 мм)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм

±(1,5+2L/100), где L - измеренное значение по оси Х, мм

±(1+2L/100),

где L - измеренное значение по оси Х, мм

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм**

±(1,2+R/12),

где R - измеренное значение радиуса, мм

Пределы допускаемой абсолютной погрешности измерений углов***

±1'

Диапазон измерений параметра шероховатости Ra, мкм

от 0,03 до 100

Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм**

±(0,02+0,05Ra),

где Ra - измеренное значение параметра Ra, мкм

Разрешение по оси Z (контур), мкм

0,02

Разрешение по оси Z (шероховатость), мкм

0,02

Разрешение по оси X, мкм

0,05

Параметры профиля

-

Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, RAa, RAamax, R^amin,

Наименование характеристики

Значение

Integra Versus ITL30r

Integra Versus ITL30r Plus

R^asd, RAq, RAqmax, R^qmin, R^qsd, Rk, Rpk, Rvk, Mr1, Mr2, R1a, Rxamax, Rxamin, Rxasd, R1q, Rxqmax, Rxqmin, RXqsd, R6c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk,   Wskmax,   Wskmin,

Wsksd,   Wku,   Wkumax,

Wkumin, Wkusd, W^q, W^qmax, W^qmin, W^qsd, W6c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, P^q, Avh, Hmax, Hmm, Area, P6c, Tilta^ , Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw

Фильтры

-

Гаусс, 2CR75, PC75

Отсечка шага Хе, мм

-

0,008; 0,025; 0,08; 0,25; 0,8; 2,5; 8

Длина оценки, мм

-

1cm, где n от 2 до 7

Измерительное усилие, г

0,7

Наименование характеристики

Значение

Габаритные размеры, мм, не более

длина

1050

ширина

720

высота

1450

Масса, кг, не более

320

Скорость измерений по оси, мм/с

от 0,1 до 2

Скорость позиционирования, мм/с

от 0,1 до 10

Наименование характеристики

Значение

Условия эксплуатации:

рабочая область значений температуры, °C относительная влажность воздуха (без конденсата), %, не более

от +18 до + 22

85

Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц

от 220 до 240

50

Потребляемая мощность, Вт, не более

500
