Номер по Госреестру СИ: 96266-25
96266-25 Порозиметры гелиевые
(СКИФ-ПЗМ)
Назначение средства измерений:
Порозиметры гелиевые СКИФ-ПЗМ (далее - порозиметры) предназначены для измерений открытой пористости газоволюметрическим методом.
Внешний вид.
Порозиметры гелиевые
Рисунок № 1
Внешний вид.
Порозиметры гелиевые
Рисунок № 2
Внешний вид.
Порозиметры гелиевые
Рисунок № 3
Общие сведения
Дата публикации - 29.08.2025
Срок свидетельства - 28.08.2030
Номер записи - a7b48448-28f9-e8ce-b559-0c1916c152aa
ID в реестре СИ - 1426600
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СКИФ-ПЗМ исполнения 1,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Ситен Технологии»
Страна - РОССИЯ
Населенный пункт - 630090, Новосибирская область, г. Новосибирск, ул. Инженерная, д. 5/9, офис 31
Уведомление о начале осуществления предпринимательской деятельности -
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1832 от 2025.08.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1832 от 2025.08.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Порозиметры гелиевые (СКИФ-ПЗМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Ситен Технологии»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96266-25 28.08.2030 |
Порозиметры гелиевые, СКИФ-ПЗМ Общество с ограниченной ответственностью «Ситен Технологии» (РОССИЯ 630090, Новосибирская область, г. Новосибирск, ул. Инженерная, д. 5/9, офис 31) |
ОТ МП |
1 год |
Кто поверяет Порозиметры гелиевые (СКИФ-ПЗМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Порозиметры гелиевые (СКИФ-ПЗМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Порозиметры оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО порозиметров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО порозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СКИФ-ПЗМ |
|
Номер версии (идентификационный номер) ПО |
01.00.XX* |
|
Цифровой идентификатор |
- |
|
*«Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Влияние ПО на метрологические характеристики порозиметров учтено при нормировании характеристик.
Лист № 3
Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе СКИФ-ПЗМ.ХХХХХ РЭ «Порозиметр гелиевый СКИФ-ПЗМ. Руководство по эксплуатации», раздел 3 «Использование по назначению».
Применение порозиметров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта Российской Федерации от 15.03.2021 г. № 315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов»;
ТУ 26.51.52-004-41512025-2024 «Порозиметр гелиевый СКИФ-ПЗМ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Ситен Технологии»
(ООО «Ситен Технологии»)
ИНН 9731051945
Юридический адрес: 630090, Новосибирская область, г. Новосибирск, ул. Инженерная, д. 5/9, офис 31
Телефон/факс: +7 (800) 234-14-11
E-mail: info@scieten.com
Web-сайт: www.scieten.ru
Изготовитель
Общество с ограниченной ответственностью «Ситен Технологии»(ООО «Ситен Технологии»)
ИНН 9731051945
Адрес: 630090, Новосибирская область, г. Новосибирск, ул. Инженерная, д. 5/9, офис 31 Телефон/факс: +7 (800) 234-14-11
E-mail: info@scieten.com
Web-сайт: www.scieten.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Общество с ограниченной ответственностью «Ситен Технологии»(ООО «Ситен Технологии»)
ИНН 9731051945
Юридический адрес: 630090, Новосибирская область, г. Новосибирск, ул. Инженерная, д. 5/9, офис 31
Телефон/факс: +7 (800) 234-14-11
E-mail: info@scieten.com
Web-сайт: www.scieten.ru
Принцип действия порозиметров основан на измерении давления газа при постоянной температуре во вспомогательной камере порозиметра до и после расширения этого газа из вспомогательной камеры в измерительную камеру кернодержателя (объёмы вспомогательной и измерительной камеры известны) с исследуемым образцом цилиндрической или кубической формы. В ходе измерения снимаются показания датчиков давления и температуры порозиметра, из которых программное обеспечение порозиметра производит расчет объема твердой фазы (объём скелета) исследуемого образца согласно закону Бойля-Мариотта. Полученное значение объёма твердой фазы вычитается из значения внешнего объёма исследуемого образца (рассчитывается по геометрическим размерам исследуемого образца) для расчета объёма пор исследуемого образца. Полученное значение объёма пор делится на значение внешнего объёма исследуемого образца для расчета открытой пористости исследуемого образца.
Конструктивно порозиметры представляют собой настольные приборы, состоящие из измерительного блока и кернодержателя. Измерительный блок состоит из металлического корпуса, трубок газового тракта, двух вспомогательных камер различного объёма, датчика давления, датчика температуры, двух информационных манометров, регулятора давления, пневматических ручных кранов и электронного блока. Информационные манометры могут быть расположены в левой части (исполнение 1) или по бокам (исполнение 2) лицевой панели измерительного блока. Кернодержатель представляет собой герметичный металлический стакан с завинчивающейся крышкой. Объём стакана может меняться путем размещения в нем калибровочных дисков.
Корпус порозиметров изготавливают из металлических сплавов, окрашивают в цвета в соответствии с технической документацией производителя.
Каждый экземпляр порозиметров имеет заводской номер, расположенный на боковой стороне измерительного блока порозиметра. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид порозиметров представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.
Порозиметры гелиевые СКИФ-ПЗМ исполнения 2
Порозиметры гелиевые СКИФ-ПЗМ исполнения 1

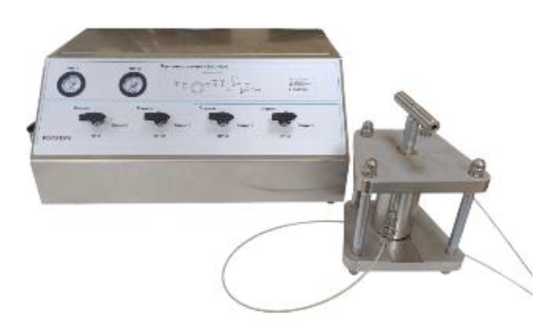

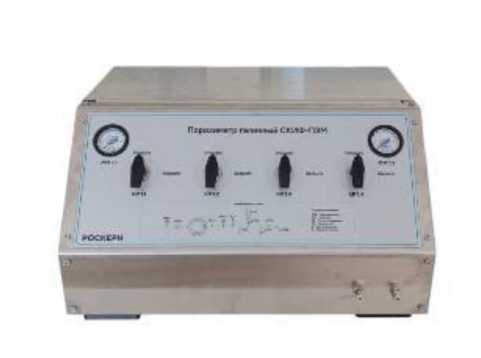

Рисунок 1 - Общий вид порозиметров гелиевых СКИФ-ПЗМ

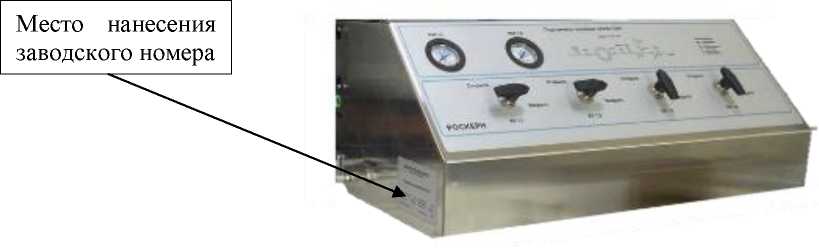

Рисунок 2 - Место нанесения заводского номера на порозиметры гелиевые СКИФ-ПЗМ
Пломбирование порозиметров не предусмотрено. Конструкция порозиметров обеспечивает ограничение доступа к частям порозиметров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Порозиметр гелиевый |
СКИФ-ПЗМ |
1 шт. |
|
Набор калибровочных дисков |
- |
1 комплект |
|
Набор металлических образцов пористости |
- |
1 комплект* |
|
Электронный штангенциркуль |
- |
1 шт.* |
|
Персональный компьютер (системный блок в комплекте с монитором, клавиатурой и компьютерной мышью) |
- |
1 шт. |
|
Программное обеспечение |
СКИФ-ПЗМ |
1 шт. |
|
Комплект кабелей |
- |
1 комплект |
|
Комплект расходных материалов и ЗИП |
- |
1 комплект |
|
Руководство по эксплуатации |
СКИФ-ПЗМ.ХХХХХ** РЭ |
1 экз. |
|
Руководство пользователя по программному обеспечению |
СКИФ-ПЗМ.ХХХХХ** РППО |
1 экз. |
|
Паспорт |
СКИФ-ПЗМ.ХХХХХ** ПС |
1 экз. |
|
Методика поверки |
- |
1 экз.* |
|
* - по заказу ** «ХХХХХ» - заводской номер порозиметра | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений открытой пористости, % |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений открытой пористости, % |
± 0,3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний открытой пористости, % |
от 0 до 90 |
|
Диаметр исследуемых образцов цилиндрической формы, мм |
от 8 до 110 |
|
Длина исследуемых образцов цилиндрической формы, мм |
от 20 до 75 |
|
Длина исследуемых образцов цилиндрической формы полноразмерного керна, мм, не более |
150 |
|
Длина ребра исследуемых образцов кубической формы, мм |
от 30 до 50 |
|
Газы, используемые при измерениях |
Гелий, азот |
|
Максимальное давление газа при измерениях, МПа |
1,7 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Суммарная потребляемая мощность, кВт, не более |
1 |
|
Габаритные размеры измерительного блока, мм, не более | |
|
- высота |
250 |
|
- ширина |
600 |
|
- длина |
600 |
|
Габаритные размеры кернодержателя, мм, не более | |
|
- высота |
400 |
|
- ширина |
250 |
|
- длина |
200 |
|
Масса, кг, не более |
40 |
|
Условия окружающей среды: - температура окружающей среды, °С |
от +18 до +30 |
|
- относительная влажность, % |
от 10 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
