Наименование параметра

Обозначение

Примечание

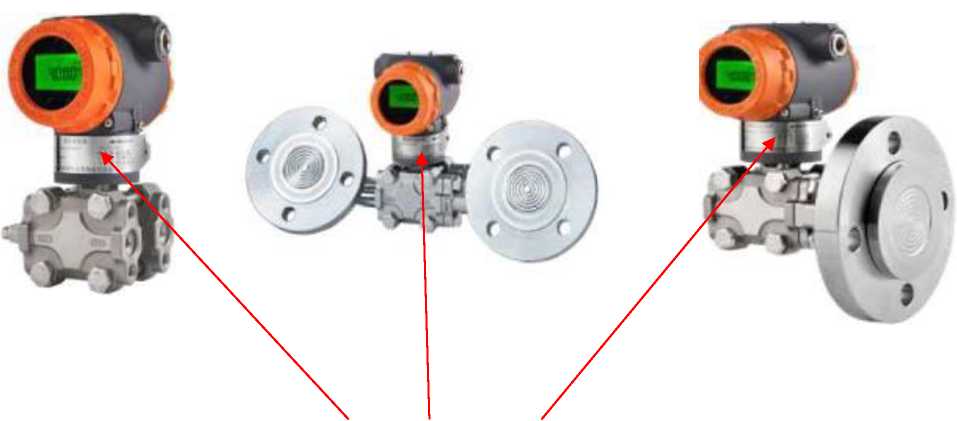

Преобразователь давления

EB3351N

-

Код диапазона измерений

от 1 до 9

Данные приведены в таблицах 3 - 6

Выходной сигнал

S

HART, 4-20 мА

М

Modbus RS485

E

4-20 мА

Материал разделительной диафрагмы

S

316L (опция по умолчанию)

C

HC-276

M

Монель

T

Тантал

Заполняющая жидкость датчика

N

Силиконовое масло (опция по умолчанию)

S

Фторсодержащее масло

Z

Растительное масло

Корпус

-

Литой алюминиевый сплав (опция по умолчанию)

К4

SUS304

К6

SUS316

ЖК-дисплей

M5

С ЖК-дисплеем

Монтажная опора

B1

Кронштейн для монтажа на трубе

B2

Кронштейн для монтажа на пластине

B3

Кронштейн для монтажа на пластине

Маркировка взрывозащиты

-

1Ex db IIC T6...T1 Gb X

0Ex ia IIC T6...T1 Ga X

Наименование

Обозначение

Количество

Преобразователь давления измерительный

EB3351N

1 шт.

Паспорт

-

1 экз.

Наименование характеристики

Значение

Код диапазона

Исполнение

Максимальное статическое давление, кПа

Диапазон измерений разности давлений, кПа^{1) 2)}

EB3351N-J

2

от - 1,6 до 1,6

2000

3

от -6 до 6

4000

4

от -40 до 40

10000

5

от -200 до 200

6

от -1000 до 1000

7

от -2500 до 2500

8

от -10000 до 10000

15000

9

от -20000 до 20000

30000

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

±0,1; ±0,2³⁾

Вариация выходного сигнала, %

1у1

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений

±0,2

• ¹⁾ Преобразователи могут быть изготовлены в других единицах измерений давления, допускаемых к применению в Российской Федерации;

• ²⁾ Конкретный диапазон измерений приведен в паспорте и нанесен на маркировочную табличку преобразователя;

• ³⁾ Конкретное значение указано на маркировочной табличке, прикрепленной к корпусу преобразователя и (или) в паспорте.

Наименование характеристики

Значение

Код диапазона

Исполнение

Максимальное статическое давление, кПа

Диапазон измерений разности давлений, кПа^{Х) 2)}

EB3351N-D

1

от - 1 до 1

200

2

от - 6 до 6

16000

3

от - 40 до 40

4

от - 100 до 250

5

от - 100 до 3000

6

от - 100 до 10000

7

от - 100 до 20000

45000

8

от - 100 до 40000

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

±0,075; ±0,1³⁾

Вариация выходного сигнала, %

1у1

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений

±0,1

• ¹⁾ Преобразователи могут быть изготовлены в других единицах измерений давления, допускаемых к применению в Российской Федерации;

• ²⁾ Конкретный диапазон измерений приведен в паспорте и нанесен на маркировочную табличку преобразователя;

• ³⁾ Конкретное значение указано на маркировочной табличке, прикрепленной к корпусу преобразователя и (или) в паспорте.

Наименование характеристики

Значение

Код диапазона

Исполнение

Максимальное статическое давление, кПа

Диапазон измерений разности давлений, кПа^{Х) 2)}

EB3351N-LT

2

от 0 до 40

32000

3

от 0 до 200

4

от 0 до 250

5

от 0 до 1000

6

от 0 до 2500

7

от 0 до 3000

8

от 0 до 10000

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

±0,075; ±0,1; ±0,2³⁾

Вариация выходного сигнала, %

1у1

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений

±0,2

• ¹⁾ Преобразователи могут быть изготовлены в других единицах измерений давления, допускаемых к применению в Российской Федерации;

• ²⁾ Конкретный диапазон измерений приведен в паспорте и нанесен на маркировочную табличку преобразователя.

Наименование характеристики

Значение

Код диапазона

Исполнение

Максимальное статическое давление, кПа

Диапазон измерений разности давлений, кПа¹' ²⁾

EB3351N-Y

2

от 0 до 40

32000

3

от 0 до 200

4

от 0 до 250

5

от 0 до 1000

6

от 0 до 2500

7

от 0 до 3000

8

от 0 до 10000

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

±0,075; ±0,1; ±0,2³⁾

Вариация выходного сигнала, %

1у1

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С от диапазона измерений

±0,2

• ¹⁾ Преобразователи могут быть изготовлены в других единицах измерений давления, допускаемых к применению в Российской Федерации;

• ²⁾ Конкретный диапазон измерений приведен в паспорте и нанесен на маркировочную табличку преобразователя;

• ³⁾ Без учета дополнительной погрешности, вызванной установкой капиллярных линий и фланцевых разделителей.

Наименование характеристики

Значение

Выходной сигнал:

• - аналоговые, мА

• - цифровые

от 4 до 20

HART; Modbus RS485

Напряжение питания постоянного тока, В

10-32

Номинальное напряжение питания постоянного тока, В

24

Масса, кг, не более:¹⁾

3,5

Габаритные размеры (ширина^хвысота^хдлина), мм, не более:

148 ^х 196 х 130

Нормальные условия эксплуатации: температура окружающего воздуха, °С: атмосферное давление, кПа: относительная влажность окружающего воздуха, %, не более:

от +15 до +25 от 84 до 106,7

80

Рабочие условия измерений: температура окружающей среды, °С: исполнение с ЖК-дисплеем исполнение без ЖК-дисплея атмосферное давление, кПа: относительная влажность окружающего воздуха, %, не более:

от -40 до +60 от -40 до +85 от 84 до 106,7

85

Маркировка взрывозащиты

1Ex db IIC T6...T1 Gb X

0Ex ia IIC T6...T1 Ga X

¹⁾ Без учета массы капиллярной линии и фланцевого присоединения.

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

60000
