Сведения о средстве измерений: 96273-25 Приборы для измерений внутренних размеров

Номер по Госреестру СИ: 96273-25
96273-25 Приборы для измерений внутренних размеров
(ИСТОК)

Назначение средства измерений:
Приборы для измерений внутренних размеров ИСТОК (далее - приборы) предназначены для измерений внутренних размеров контактным методом.

сертификация программного обеспечения

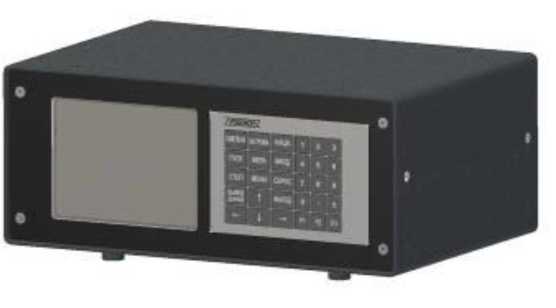

Внешний вид. Приборы для измерений внутренних размеров, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы для измерений внутренних размеров
Рисунок № 1
Внешний вид. Приборы для измерений внутренних размеров, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы для измерений внутренних размеров
Рисунок № 2
Внешний вид. Приборы для измерений внутренних размеров, http://oei-analitika.ru рисунок № 3
Внешний вид.
Приборы для измерений внутренних размеров
Рисунок № 3
Внешний вид. Приборы для измерений внутренних размеров, http://oei-analitika.ru рисунок № 4
Внешний вид.
Приборы для измерений внутренних размеров
Рисунок № 4

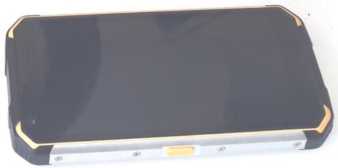

Внешний вид. Приборы для измерений внутренних размеров, http://oei-analitika.ru рисунок № 5
Внешний вид.
Приборы для измерений внутренних размеров
Рисунок № 5

Общие сведения

Дата публикации - 29.08.2025
Срок свидетельства - 28.08.2030
Номер записи - 22078e77-bbee-0f5e-f865-344bfbfca2ca
ID в реестре СИ - 1426593
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «Робокон ХХI»
Страна - РОССИЯ
Населенный пункт - 129626, г. Москва, ул. Мытищинская 3-я, д. 10, стр. 2, эт. 4, пом. II, ком. 2
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1832 от 2025.08.28 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1832 от 2025.08.28 Об утверждении типов средств измерений

Наличие аналогов СИ: Приборы для измерений внутренних размеров (ИСТОК)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Робокон ХХI»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96273-25
28.08.2030
Приборы для измерений внутренних размеров, ИСТОК
Общество с ограниченной ответственностью «Робокон ХХI» (РОССИЯ 129626, г. Москва, ул. Мытищинская 3-я, д. 10, стр. 2, эт. 4, пом. II, ком. 2)
ОТ
МП
1 год

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы для измерений внутренних размеров (ИСТОК)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Приборы для измерений внутренних размеров (ИСТОК)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программные обеспечения (далее - ПО) 5152-01, 5153-01, 5161-01 и 5163Р-01 представляют собой ПО для выполнения настроек приборов, сбора, обработки и анализа измерительной информации.

ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

5152-01

5153-01

5161-01

5163Р-01

Номер версии ПО (идентификационный номер), не ниже

5152-01-х

5153-01-х

5161-01-х

5163Р-01-х

Цифровой идентификатор ПО

-

-

-

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта прибора типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Работа с прибором» руководства по эксплуатации на прибор.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приборы ИСТОК 5100-121-ТУ «Приборы для измерений внутренних размеров ИСТОК. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Робокон XXI»

(ООО «Робокон XXI»)

ИНН 9717093340

Юридический адрес: 129626, г. Москва, ул. Мытищинская 3-я, д. 10, стр. 2, эт. 4, пом. II, ком. 2

Телефон: +7 (495) 258-89-22

E-mail: robocon@robocon.ru

Изготовитель

Общество с ограниченной ответственностью «Робокон XXI»
(ООО «Робокон XXI»)
ИНН 9717093340
Адрес: 129626, г. Москва, ул. Мытищинская 3-я, д. 10, стр. 2, эт.4, пом. II, ком. 2 Телефон: +7 (495) 258-89-22
E-mail: robocon@robocon.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»
(ФГБУ «ВНИИМС»)
Адрес: Россия, 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

Общество с ограниченной ответственностью «Робокон XXI»
(ООО «Робокон XXI»)
ИНН 9717093340
Юридический адрес: 129626, г. Москва, ул. Мытищинская 3-я, д. 10, стр. 2, эт. 4, пом. II, ком. 2
Телефон: +7 (495) 258-89-22
E-mail: robocon@robocon.ru

Принцип действия приборов основан на измерении отклонения размеров измеряемых деталей от размеров меры установочной с помощью индуктивных преобразователей.

Приборы изготавливаются четырех моделей: ИСТОК 5152, ИСТОК 5153, ИСТОК 5161 и ИСТОК 5163Р. Каждая модель выпускается в модификации, зависящей от измеряемого внутреннего диаметра.

Структурная схема наименования приборов:

Прибор 51XXX-YYY

ХХХ - модель прибора;

YYY - значение измеряемого внутреннего диаметра.

Прибор ИСТОК 5152 состоит из измерительных позиций и электронного блока. Измерительная позиция прибора представляет собой оправку, на которую надевается измеряемая деталь. Внутри оправки расположены от одного до трёх индуктивных преобразователей, которые производят измерение. К прибору одновременно может подключаться до двух измерительных позиций. Общий вид модели ИСТОК 5152 представлен на рисунке 1.

Прибор ИСТОК 5153 состоит из измерительной позиции со встроенной измерительной головкой. В верхней и нижней части измерительной позиции расположены четыре базирующих подшипника и постоянные магниты. Обе части измерительной позиции соединены между собой двумя направляющими, по которым в вертикальном направлении может перемещаться измерительная головка для измерения. Общий вид модели ИСТОК 5153 представлен на рисунке 2.

Прибор ИСТОК 5161 состоит из измерительной позиции и электронного блока. Измерительная позиция прибора представляет собой оправку, на которую надевается измеряемая деталь. Внутри оправки расположены индуктивные преобразователи, которые производят измерение. Общий вид модели ИСТОК 5161 представлен на рисунке 3.

Прибор ИСТОК 5163Р из измерительной позиции и электронного блока. Измерительная позиция прибора представляет собой оправку, которая вставляется в измеряемую деталь. Внутри оправки расположены индуктивные преобразователи, которые производят измерение. Прибор выполнен в портативном исполнении. Общий вид модели ИСТОК 5163Р представлен на рисунке 4.

Пломбирование корпуса прибора от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским (или иным) способом на шильдик. Общий вид шильдика представлен на рисунке 5.

Место нанесения

заводского номера

Внешний вид. Приборы для измерений внутренних размеров (ИСТОК), http://oei-analitika.ru

Рисунок 1 - Общий вид прибора ИСТОК 5152

Внешний вид. Приборы для измерений внутренних размеров (ИСТОК), http://oei-analitika.ru

Место нанесения

заводского номера

Рисунок 2 - Общий вид прибора ИСТОК 5153

Внешний вид. Приборы для измерений внутренних размеров (ИСТОК), http://oei-analitika.ru

Место нанесения заводского номера

Рисунок 3 - Общий вид прибора ИСТОК 5161

Внешний вид. Приборы для измерений внутренних размеров (ИСТОК), http://oei-analitika.ru

Место нанесения заводского номера

Внешний вид. Приборы для измерений внутренних размеров (ИСТОК), http://oei-analitika.ru

Рисунок 4 - Общий вид прибора ИСТОК 5163Р

ИСТОК 5163Р-250 Зав № 487

Рисунок 5 - Общий вид шильдика


Таблица 5 - Комплектность средств измерений

Наименование

Обозначение

Количество

Прибор для измерений внутренних размеров

ИСТОК

1 шт.

Мера установочная

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.


приборов представлены в таблицах 2-4.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Модель/Значение характеристики

ИСТОК 5152

ИСТОК 5153

ИСТОК 5161

ИСТОК

5163Р

Диапазон измерения внутреннего диаметра1), мм

от 100 до 250

от 150 до 250

от 150 до 250

от 160 до 320

Диапазон измерения расстояния между буртами1), мм

от 51,7 до 52,5

Пределы допускаемой абсолютной погрешности измерения внутреннего диаметра, мм

±0,006

±0,020

±0,006

±0,006

Пределы допускаемой абсолютной погрешности измерения расстояния между буртами, мм

±0,006

1) Конкретное значение измерения параметра меры зависит от модификации прибора.

Таблица 3 - Технические характеристики

Наименование характеристики

Модель/Значение характеристики

ИСТОК

5152

ИСТОК

5153

ИСТОК

5161

ИСТОК

5163Р

Габаритные размеры, измерительный блок, мм, не более:

- длина

300

320

550

400

- ширина

350

320

400

400

- высота

350

320

400

500

Габаритные размеры, электронный блок, мм, не более:

- длина

320

320

180

- ширина

230

-

230

90

- высота

150

150

20

Масса измерительного блока, кг, не более

15

5

15

4

Масса электронного блока, кг, не более

5

-

5

1

аблица 4 - Условия эксплуатации приборов

Наименование характеристики

Значение

Температура окружающей среды, °С

от +15 до +35

Относительная влажность воздуха, %, без конденсата, не более

80
