К настоящему типу средств измерений относятся расходомеры ультразвуковые LEFM следующих модификаций 280CiRN и 280CiRN-M, которые отличаются друг от друга диапазонами объёмного расхода нефти. К модификации 280CiRN относятся УЗР с заводскими №№ 110824002, 110830007, 110824001, 110830005, 110824003. К модификации 280CiRN-M относятся УЗР с заводским № 110830006.

УЗР применяются в составе измерительных линий системы измерений количества и показателей качества нефти.

Принцип действия УЗР основан на измерении времени прохождения ультразвуковых импульсов в движущейся среде по направлению движения и против него в зависимости от скорости среды. Разность времени прохождения пропорциональна средней скорости движения среды. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых преобразователей, по сечению трубопровода, определяется объемный расход.

УЗР состоят из двух основных компонентов: первичного преобразователя расхода (корпуса УЗР, который представляет собой специально спроектированную секцию трубы с сужением к середине и фланцами на концах) и трансмиттера (содержит электронный блок обработки акустических данных и устройство индикации (дисплей)).

В средней части корпуса УЗР в двух ортогональных плоскостях и под углом 45° к его продольной оси расположены два блока ультразвуковых преобразователей. Каждый блок ультразвуковых преобразователей состоит их четырех пар первичных акустических преобразователей (далее - ПАП), которые поочередно передают и принимают ультразвуковые импульсы.

Трансмиттер формирует необходимые команды для работы ПАП, обрабатывает результаты измерений, и генерирует выходные сигналы.

Трансмиттер оснащен:

• - двумя интерфейсами RS485 для вывода по протоколу Modbus информации с результатами измерений и сигналов диагностики УЗР;

• - инфракрасным портом Pocket PC;

• - входом для аналогового сигнала 4-20 мА;

• - выходом для аналогового сигнала 4-20 мА.

Трансмиттер имеет двухстрочный дисплей, по 16 знаков в строке, высотой 6 мм, обеспечивающий индикацию параметров потока, включая текущий расход, объем, данные аналоговых входов, аварийную сигнализацию, обнаружение неисправностей и акустическую диагностическую информацию.

УЗР оборудованы опцией продувки портов ультразвуковых датчиков от эксплуатационных загрязнений. Процедура продувки не оказывает влияния на метрологические характеристики УЗР.

Заводской номер в виде цифрового обозначения нанесен на шильд-табличку первичного преобразователя расхода УЗР.

Пломбировка УЗР осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные:

- на проволоке, пропущенной через 2 винта крышки каждого блока ПАП;

- на проволоке, охватывающей корпус трансмиттера.

- на проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах.

Схемы пломбировки от несанкционированного доступа блоков ПАП на корпусе УЗР, трансмиттера и фланцев представлены на рисунках 1а, 1б и 1в соответственно. Общий вид УЗР представлен на рисунке 2.

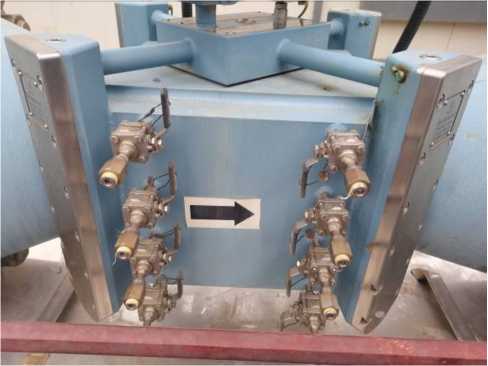

Рисунок 1а - Схема пломбировки блоков ПАП на корпусе УЗР

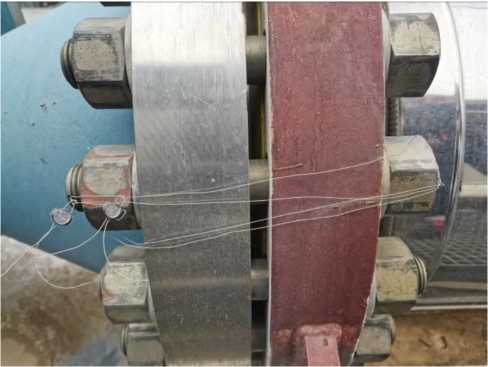

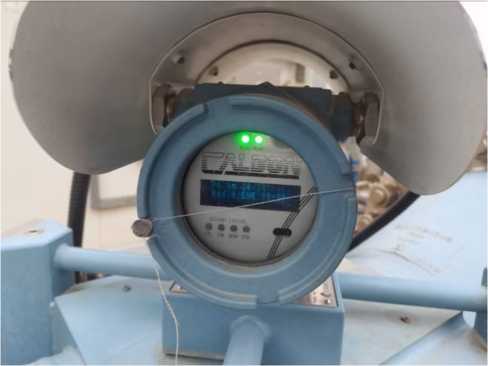

Рисунок 1б и 1в - Схема пломбировки трансмиттера и фланцев УЗР

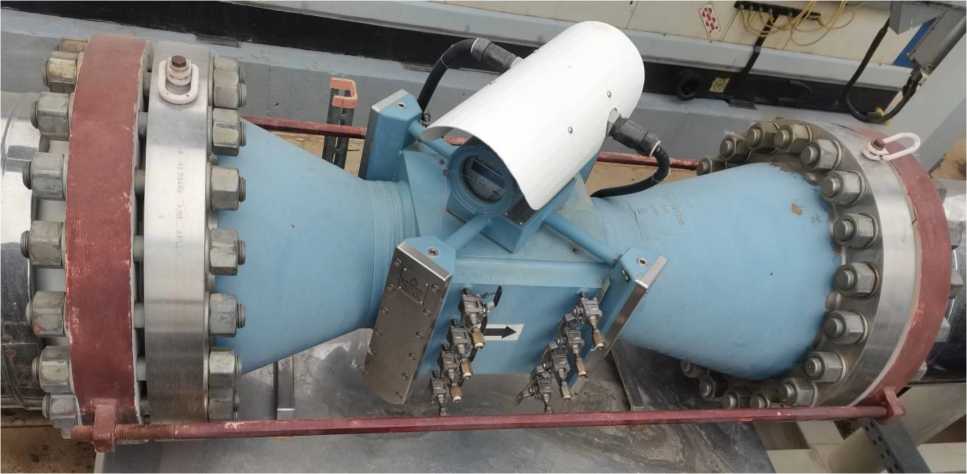

Рисунок 2 - Общий вид УЗР

Т а б л и ц а 4 -

Т а б л и ц а 1 - Метрологические характеристики

Т а б л и ц а 2 - Основные технические характеристики

Т а б л и ц а 3 - Показатели надежности
