Номер по Госреестру СИ: 96316-25
96316-25 Штангенциркули GuangLu
()
Назначение средства измерений:
Штангенциркули GuangLu (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, глубины, а также для проведения разметочных работ.

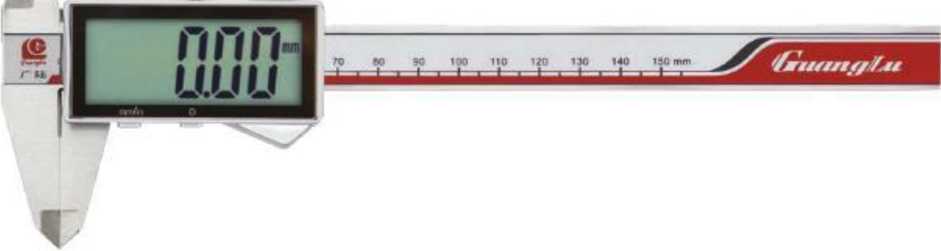

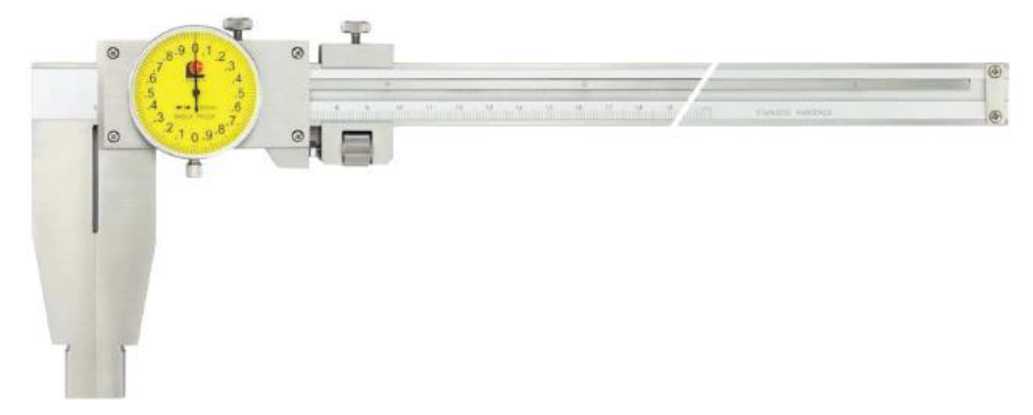

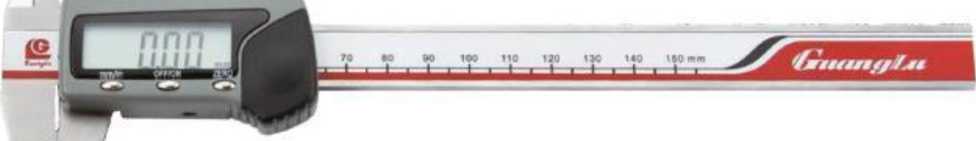

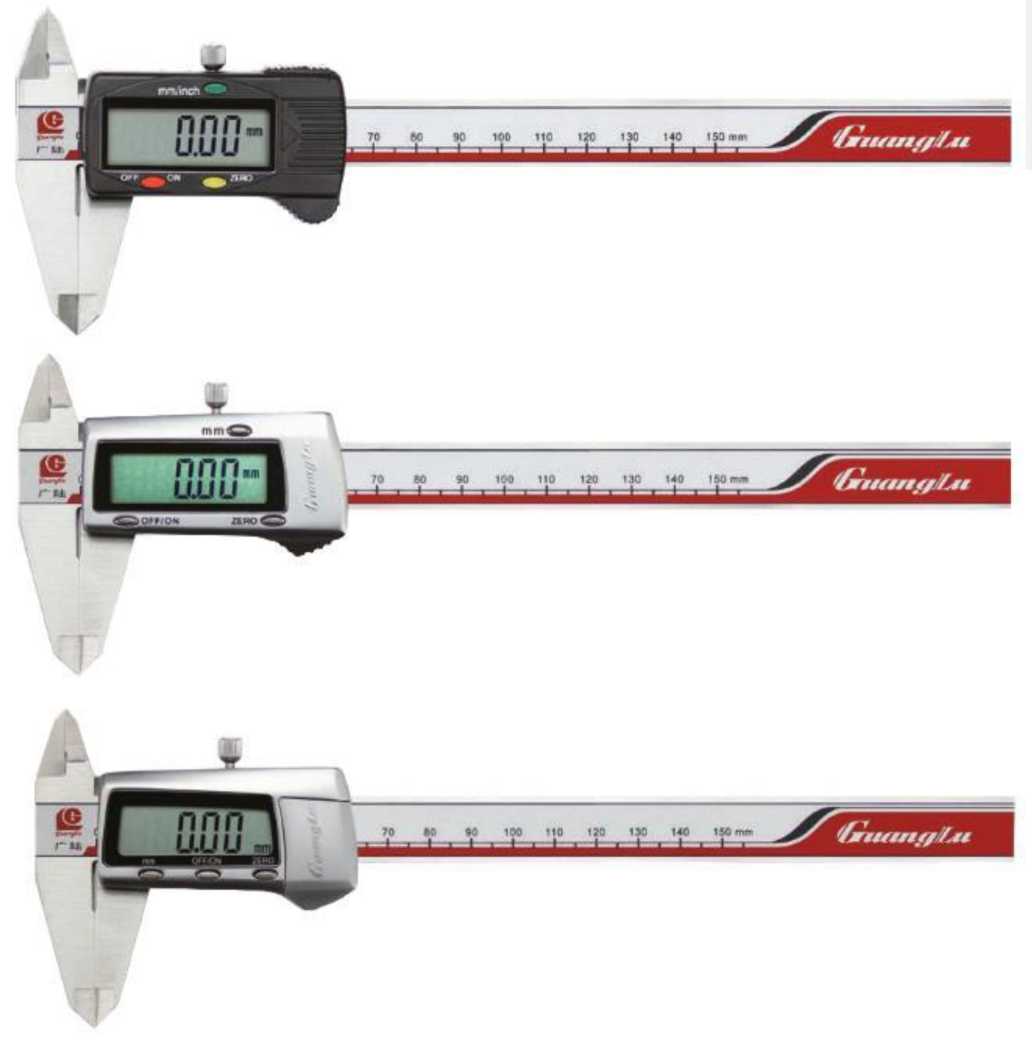

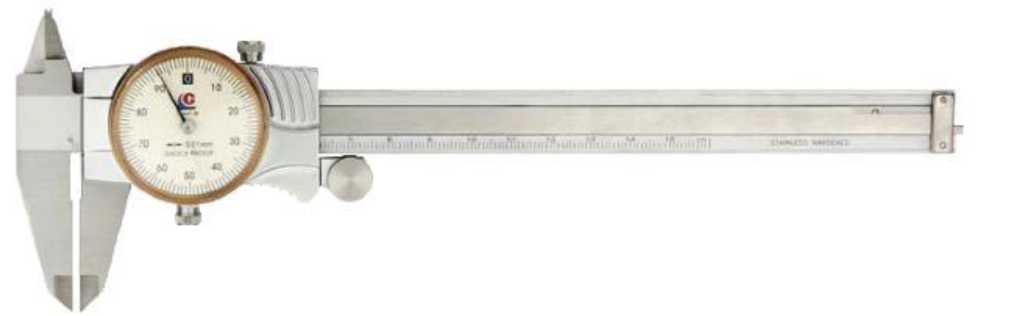

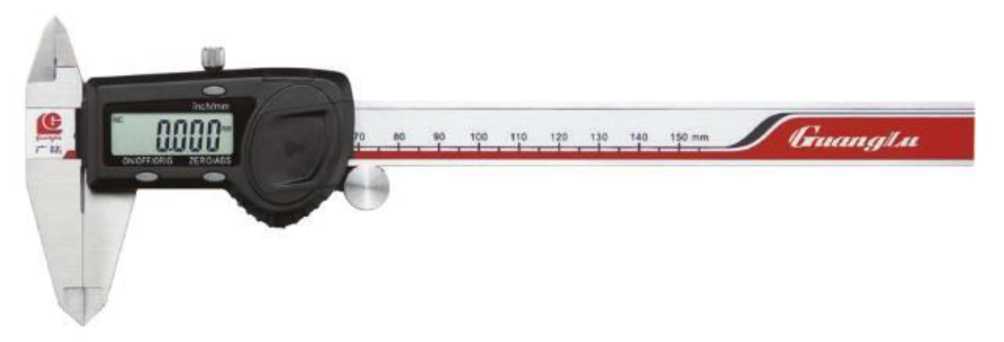

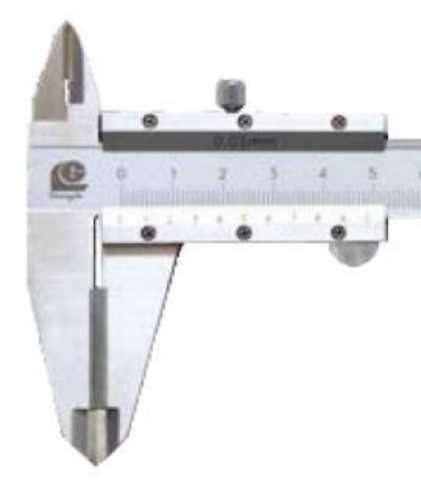

Внешний вид.
Штангенциркули GuangLu
Рисунок № 1
Внешний вид.
Штангенциркули GuangLu
Рисунок № 2
Внешний вид.
Штангенциркули GuangLu
Рисунок № 3
Внешний вид.
Штангенциркули GuangLu
Рисунок № 4
Внешний вид.
Штангенциркули GuangLu
Рисунок № 5
Внешний вид.
Штангенциркули GuangLu
Рисунок № 6

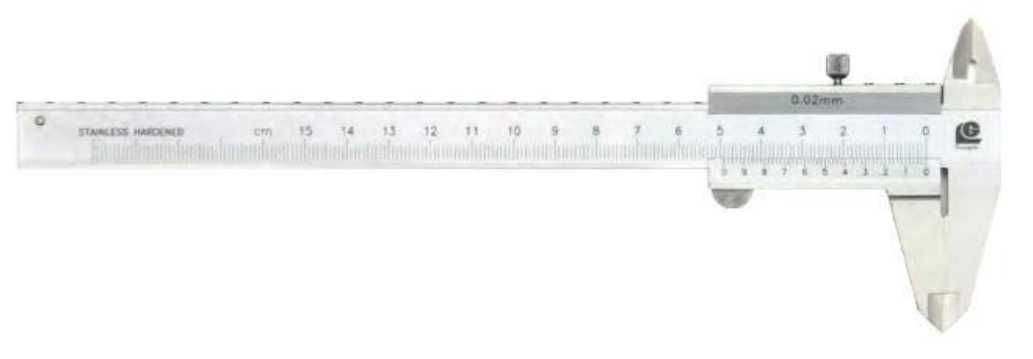

Внешний вид.
Штангенциркули GuangLu
Рисунок № 7
Внешний вид.
Штангенциркули GuangLu
Рисунок № 8
Внешний вид.
Штангенциркули GuangLu
Рисунок № 9
Внешний вид.
Штангенциркули GuangLu
Рисунок № 10
Общие сведения
Дата публикации - 05.09.2025
Срок свидетельства - 03.09.2030
Номер записи - 2f56713d-d9aa-296b-6cac-c4191f2ab1e2
ID в реестре СИ - 1426570
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШЦЦ-I-150, с цифровым отсчетным устройством двусторонний с глубиномером, с отсчетом по нониусу двусторонние с глубиномером,
Производитель
Изготовитель - Guilin Guanglu Measuring Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт - No. 27 Chang Feng Road, High-Speed Rail Economic Industrial Zone, Guilin, 541213, Guangxi
Уведомление о начале осуществления предпринимательской деятельности -
Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.
Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.
Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.
В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.
Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1877 от 2025.09.03 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Штангенциркули GuangLu ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Guilin Guanglu Measuring Instrument Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96316-25 03.09.2030 |
Штангенциркули GuangLu, Guilin Guanglu Measuring Instrument Co., Ltd (КИТАЙ No. 27 Chang Feng Road, High-Speed Rail Economic Industrial Zone, Guilin, 541213, Guangxi) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Штангенциркули GuangLu ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ППО ЭВТ ИМ. В.А. РЕВУНОВА" (RA.RU.310548) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 26 | 3 | 26 | 0 | 0 | 26 | 26 | 0 |
Стоимость поверки Штангенциркули GuangLu ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенциркулей.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd «Штангенциркули GuangLu».
Правообладатель
Guilin Guanglu Measuring Instrument Co., Ltd, КНР
Адрес: No. 27 Chang Feng Road, High-Speed Rail Economic Industrial Zone, Guilin, 541213, Guangxi, China
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»(ООО РМЦ «Калиброн»)
Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
Web-сайт: https://calibronrmc.ru/
E-mail: info@calibronrmc.ru
Правообладатель
Guilin Guanglu Measuring Instrument Co., Ltd, КНР
Адрес: No. 27 Chang Feng Road, High-Speed Rail Economic Industrial Zone, Guilin, 541213, Guangxi, China
Штангенциркули состоят из штанги с нанесенной шкалой, рамки с отсчетным устройством (нониусом, круговой шкалой, цифровым отсчетным устройством), измерительных губок, глубиномера (если предусмотрено конструкцией), устройством тонкой установки рамки если предусмотрено конструкцией) и стопорным устройством.
Измерительные губки для измерения наружных размеров могут быть плоскими или кромочными, для измерения внутренних размеров - кромочные или цилиндрические.
Стопорное устройство может быть в виде винта или автозажима.
Принцип действия штангенциркулей с отсчетом по нониусу заключается в измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Имеется возможность установки нуля в любой точке диапазона измерений.
Принцип действия штангенциркулей с отсчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
К средствам измерений данного типа относятся штангенциркули следующих модификаций:
-
- с отсчетом по нониусу двусторонние с глубиномером (Рисунок 1);
-
- с отсчетом по нониусу двусторонние с глубиномером для левшей (Рисунок 2);
-
- с отсчетом по нониусу двусторонние без глубиномера с цилиндрическими губками для внутренних измерений (Рисунок 3);
-
- с отсчетом по нониусу двусторонние без глубиномера с цилиндрическими и кромочными губками для внутренних измерений (Рисунок 4);
-
- с отсчетом по нониусу двусторонние без глубиномера с кромочными губками для внутренних измерений (Рисунок 5);
-
- с отсчетом по нониусу односторонние без глубиномера (Рисунок 6);
-
- с отсчетом по круговой шкале двусторонние с глубиномером (Рисунок 7);
-
- с отсчетом по круговой шкале односторонние без глубиномера (Рисунок 8);
-
- с отсчетом по круговой шкале двусторонние с глубиномером с заостренными губками (Рисунок 9);
-
- с цифровым отсчетным устройством двусторонние с глубиномером повышенной точности (Рисунок 10);
-
- с цифровым отсчетным устройством двусторонние с глубиномером (Рисунок 11);
-
- с цифровым отсчетным устройством двусторонние без глубиномера
цилиндрическими губками для внутренних измерений (Рисунок 12);
-
- с цифровым отсчетным устройством двусторонние без глубиномера
цилиндрическими и кромочными губками для внутренних измерений (Рисунок 13);
-
- с цифровым отсчетным устройством двусторонние без глубиномера с кромочными губками для внутренних измерений (Рисунок 14);
-
- с цифровым отсчетным устройством односторонние без глубиномера (Рисунок 15);
-
- с цифровым отсчетным устройством двусторонние с глубиномером для левшей (Рисунок 16);
-
- с цифровым отсчетным устройством двусторонние с глубиномером с заостренными губками (Рисунок 17);
-
- с цифровым отсчетным устройством двусторонние с глубиномером с ножевидными губками (Рисунок 18);
-
- с цифровым отсчетным устройством двусторонние с глубиномером с тонкими губками (Рисунок 19).
Цвет циферблата у штангенциркулей с отсчетом по круговой шкале, цвет корпуса и кнопок цифрового отсчетного устройства, а также расположение кнопок у штангенциркулей с цифровым отсчетным устройством может отличаться от приведенного на рисунках 7 - 19 и не влияет на метрологические характеристики штангенциркулей.
Рамка штангенциркулей с отсчетом по нониусу может быть как в виде моноблока, так и с регулируемым нониусом (Рисунок 20).
Штангенциркули с индексами IP54, IP66, IP67 имеют степень защиты IP54, IP66, IP67 по ГОСТ 14254-2015 от проникновения пыли и влаги.
Товарный знак
•gu anglu.
или
GkJANGLU наносится на паспорт штангенциркулей типографским методом, на нерабочую лицевую поверхность штанги, на циферблат штангенциркулей с круговой шкалой краской или методом лазерной гравировки.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на лицевую и (или) оборотную сторону штанги или заднюю сторону корпуса цифрового отсчетного устройства, методом лазерной маркировки, краски или с помощью наклейки. Возможные места нанесения заводского номера указаны на рисунке 21.
Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование штангенциркулей от несанкционированного доступа не
предусмотрено.
0 02mm
w
Рисунок 1 - Общий вид штангенциркулей с отсчетом по нониусу двусторонних с глубиномером (Лист 1 из 2)
Рисунок 1 (Лист 2 из 2)
*
0.02лмп
Общий вид штангенциркулей с отсчетом по нониусу двусторонних с глубиномером для левшей
Рисунок 2 -
Рисунок 3 - Общий вид штангенциркулей с отсчетом по нониусу двусторонних без глубиномера с цилиндрическими губками для внутренних измерений
f 1

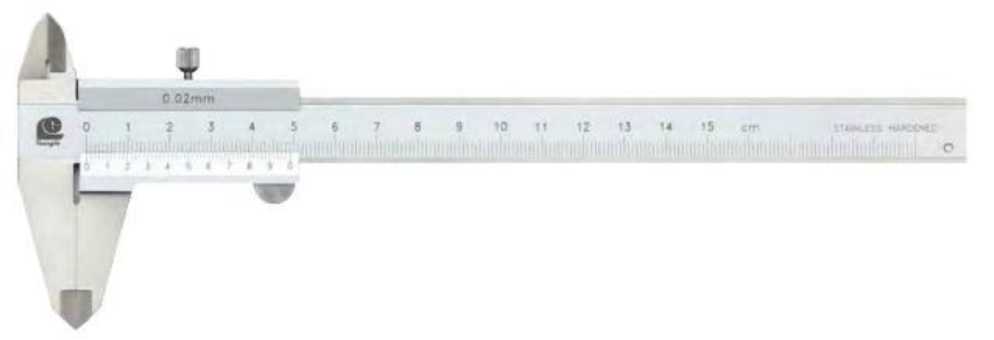

Рисунок 4 - Общий вид штангенциркулей с отсчетом по нониусу двусторонних без глубиномера с цилиндрическими и кромочными губками для внутренних измерений

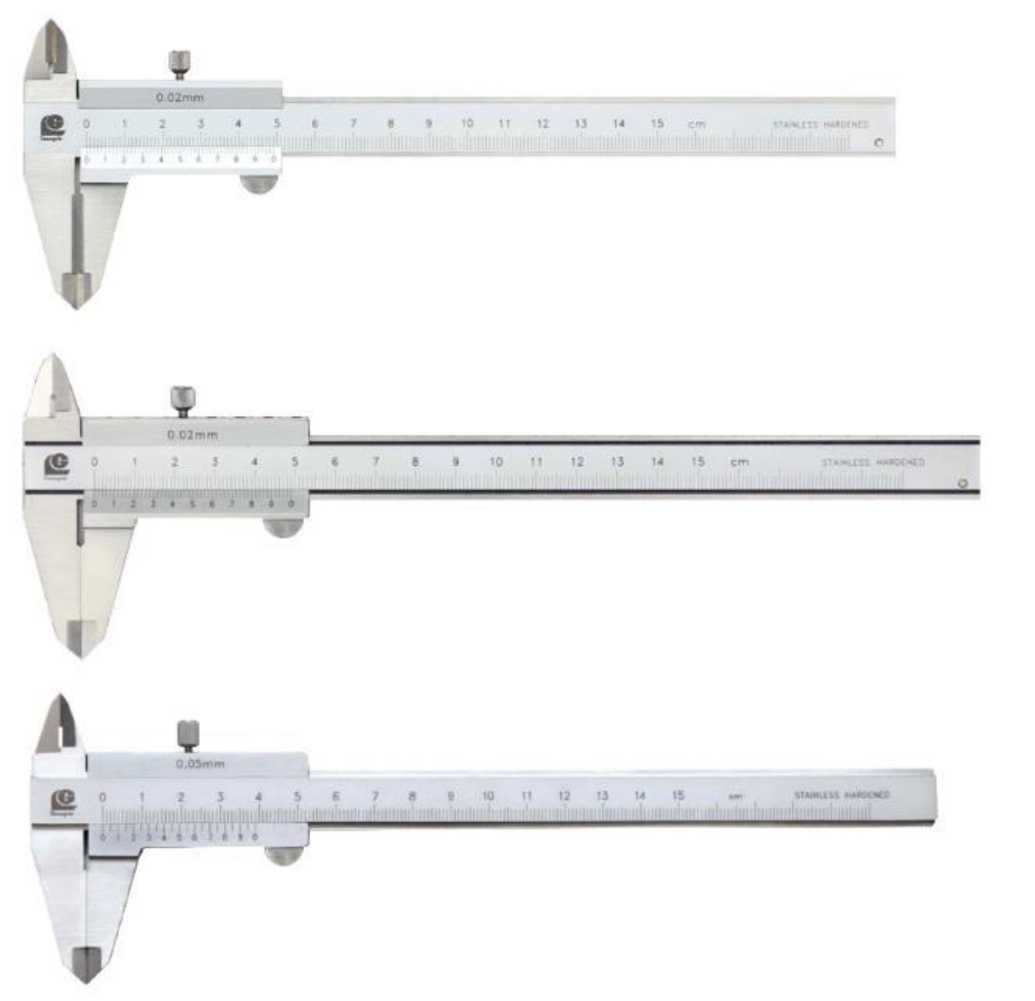

Рисунок 5 - Общий вид штангенциркулей с отсчетом по нониусу двусторонних без глубиномера с кромочными губками для внутренних измерений

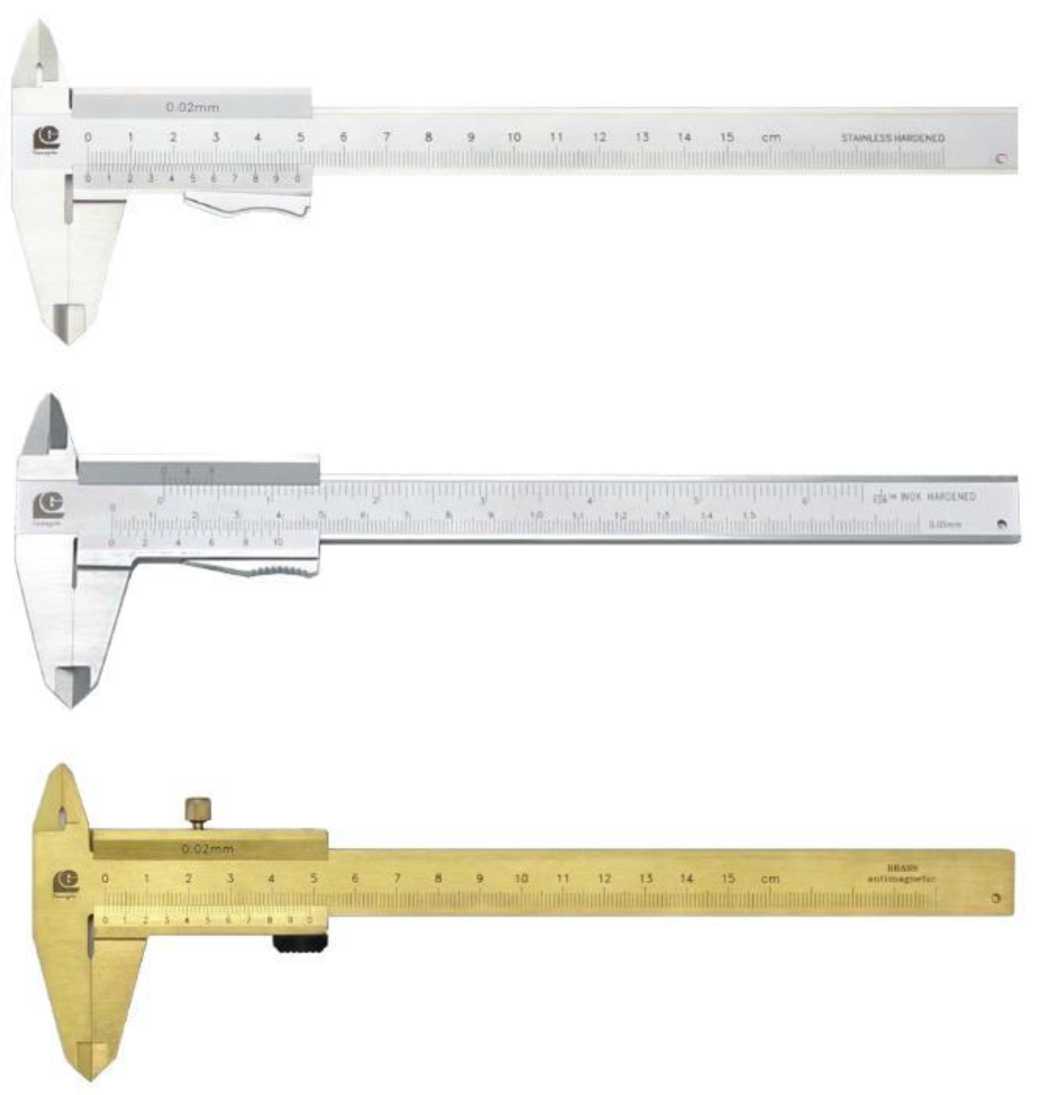

Рисунок 6 - Общий вид штангенциркулей с отсчетом по нониусу односторонних без глубиномера

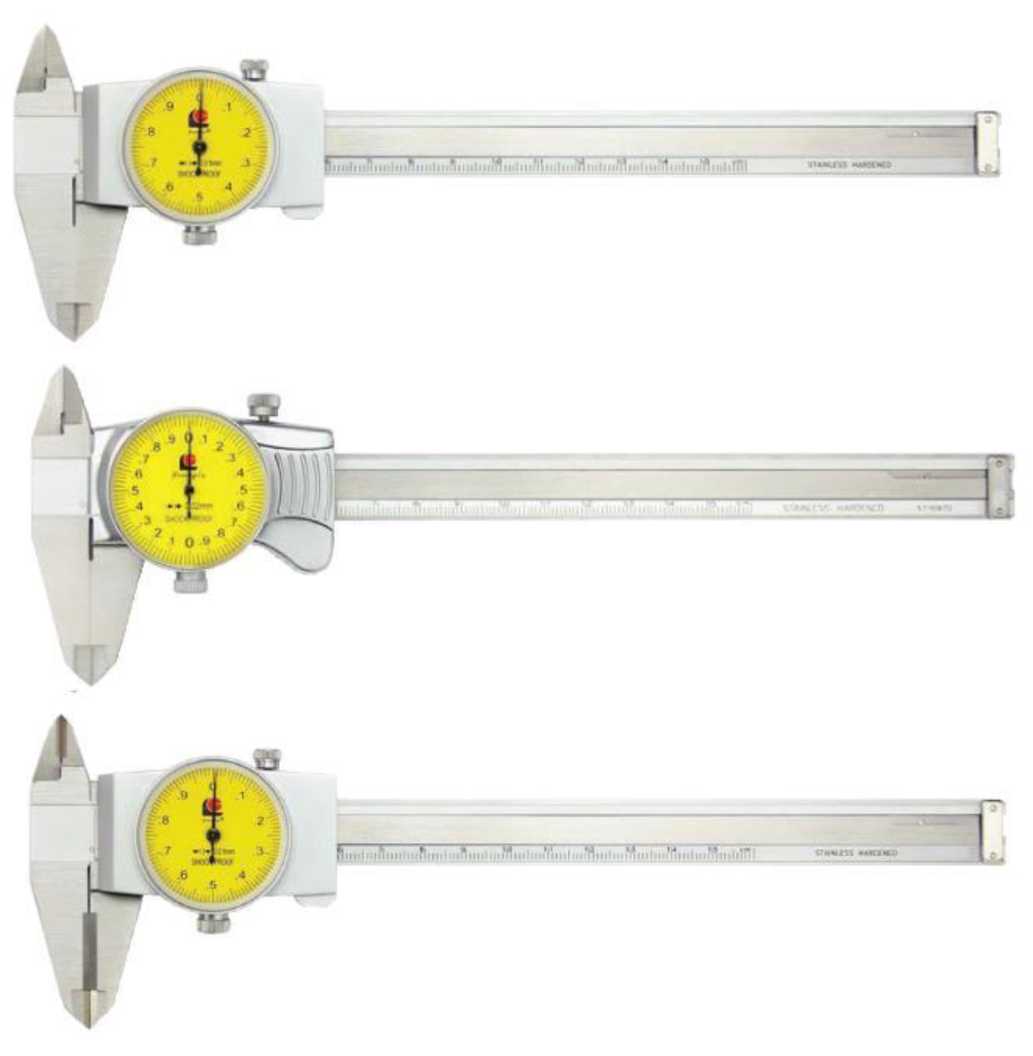

Рисунок 7 - Общий вид штангенциркулей с отсчетом по круговой шкале двусторонних с глубиномером

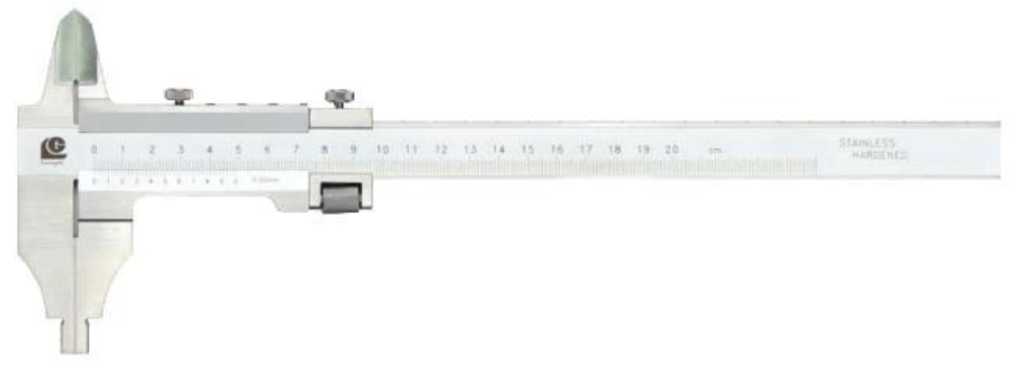

Рисунок 8 - Общий вид штангенциркулей с отсчетом по круговой шкале односторонних без глубиномера

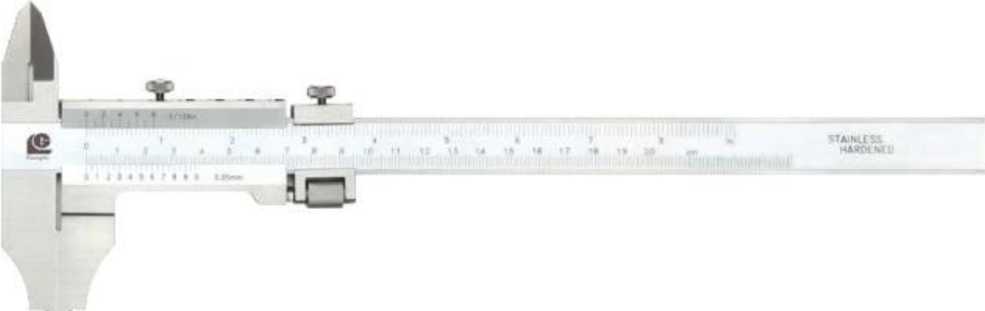

Рисунок 9 - Общий вид штангенциркулей с отсчетом по круговой шкале двусторонних с глубиномером с заостренными губками

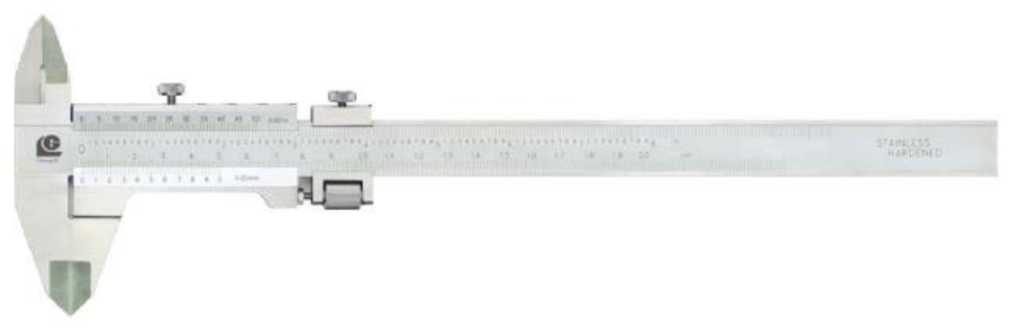

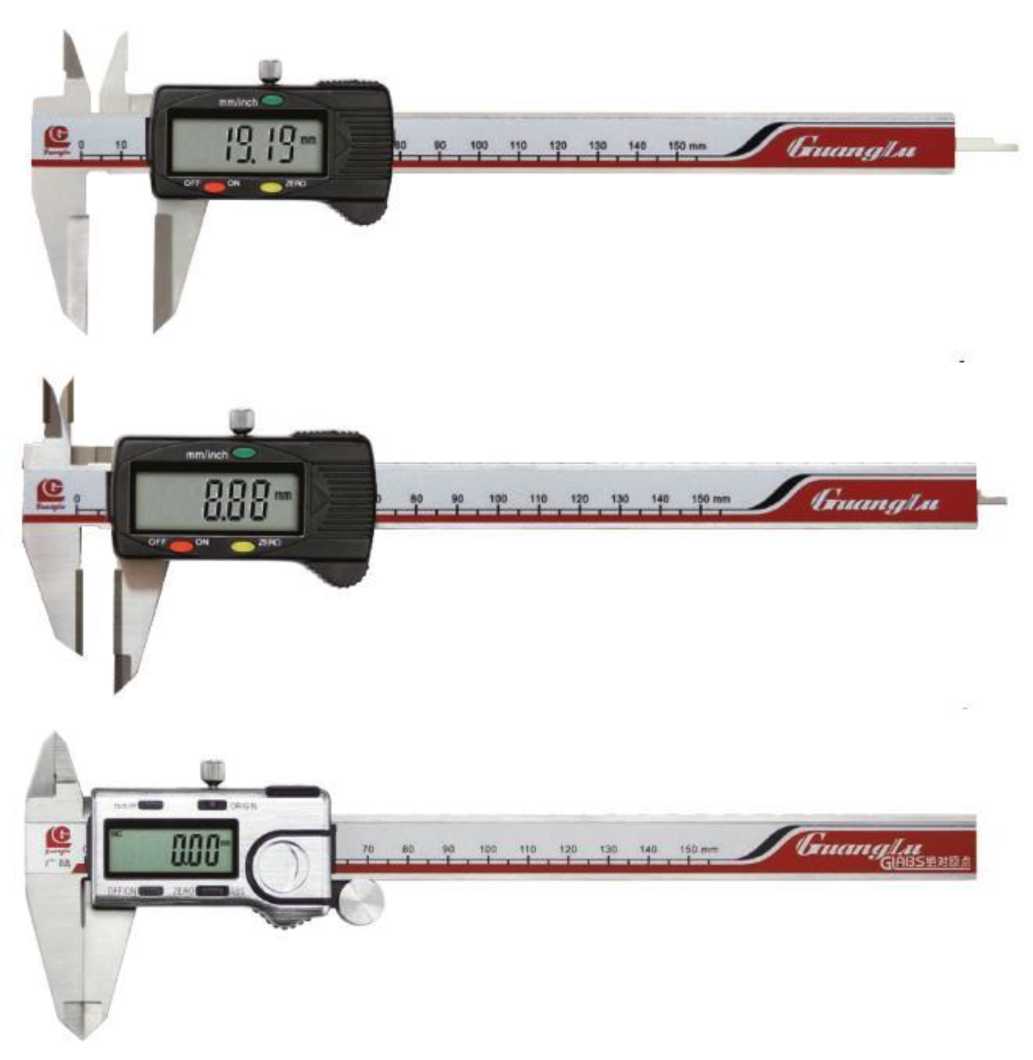

Рисунок 10 - Общий вид штангенциркулей с цифровым отсчетным устройством двусторонних с глубиномером повышенной точности

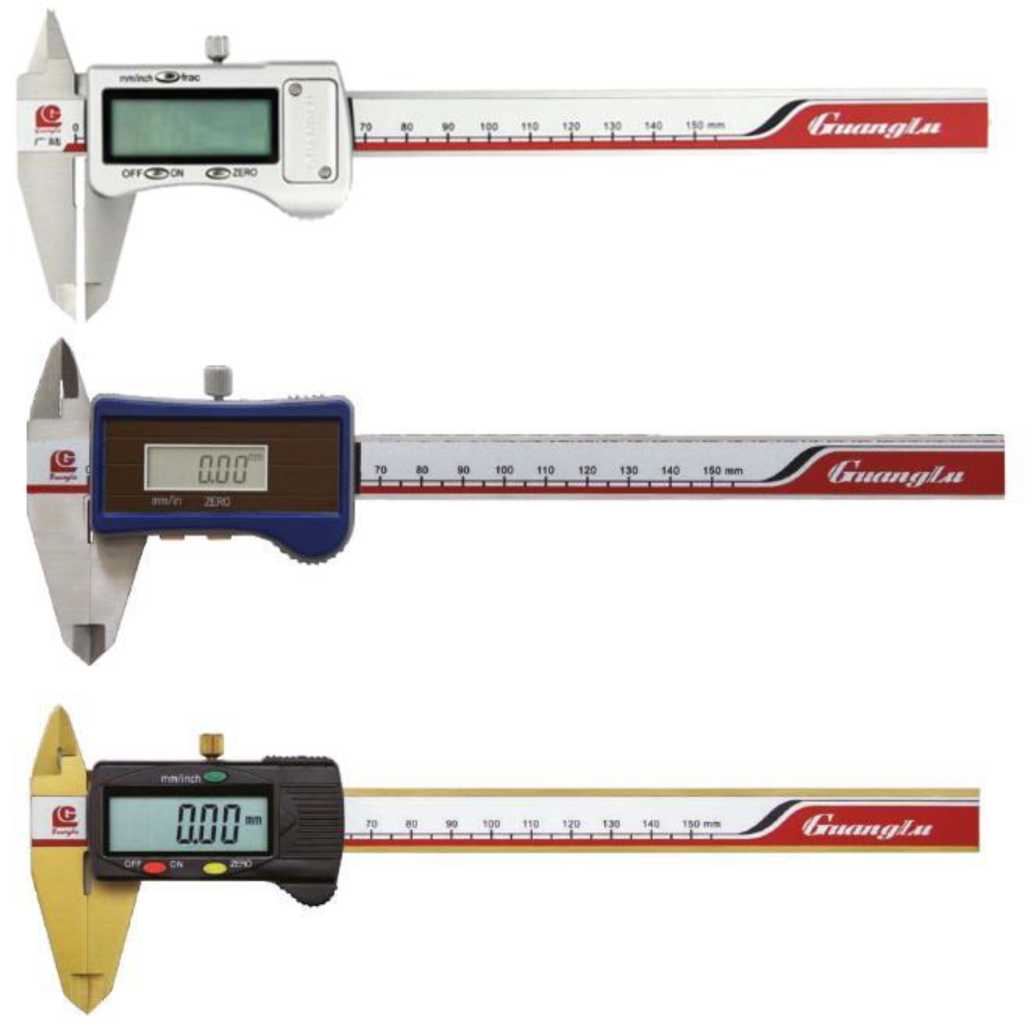

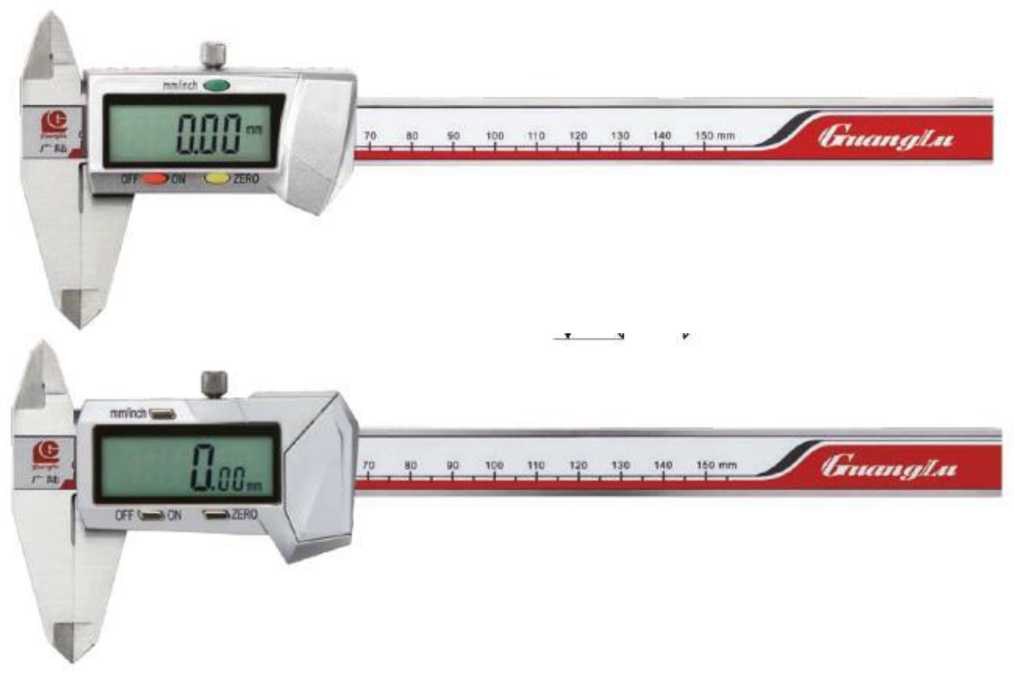

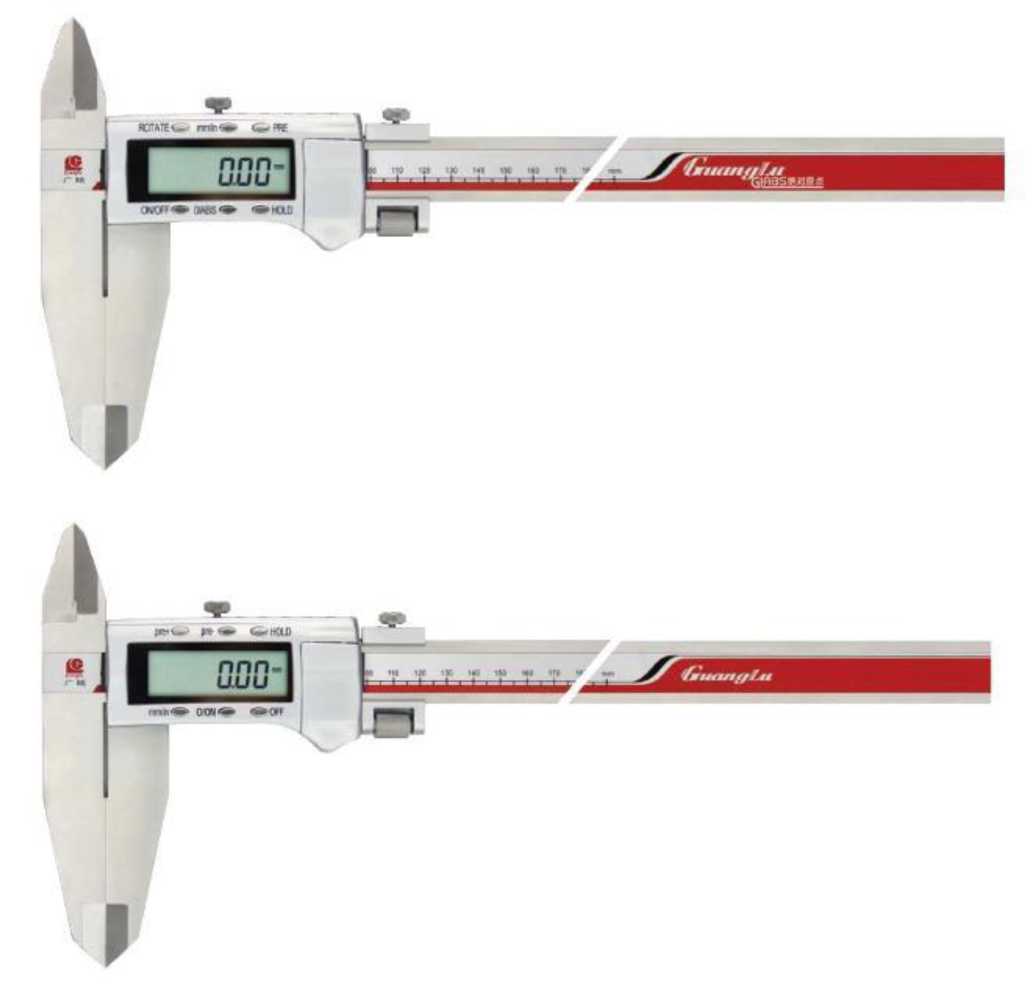

Рисунок 11 - Общий вид штангенциркулей с цифровым отсчетным устройством двусторонних с глубиномером (Лист 1 из 5)
Рисунок 11 (Лист 2 из 5)
U
Рисунок 11 (Лист 3 из 5)
Рисунок 11 (Лист 4 из 5)
Рисунок 11 (Лист 5 из 5)

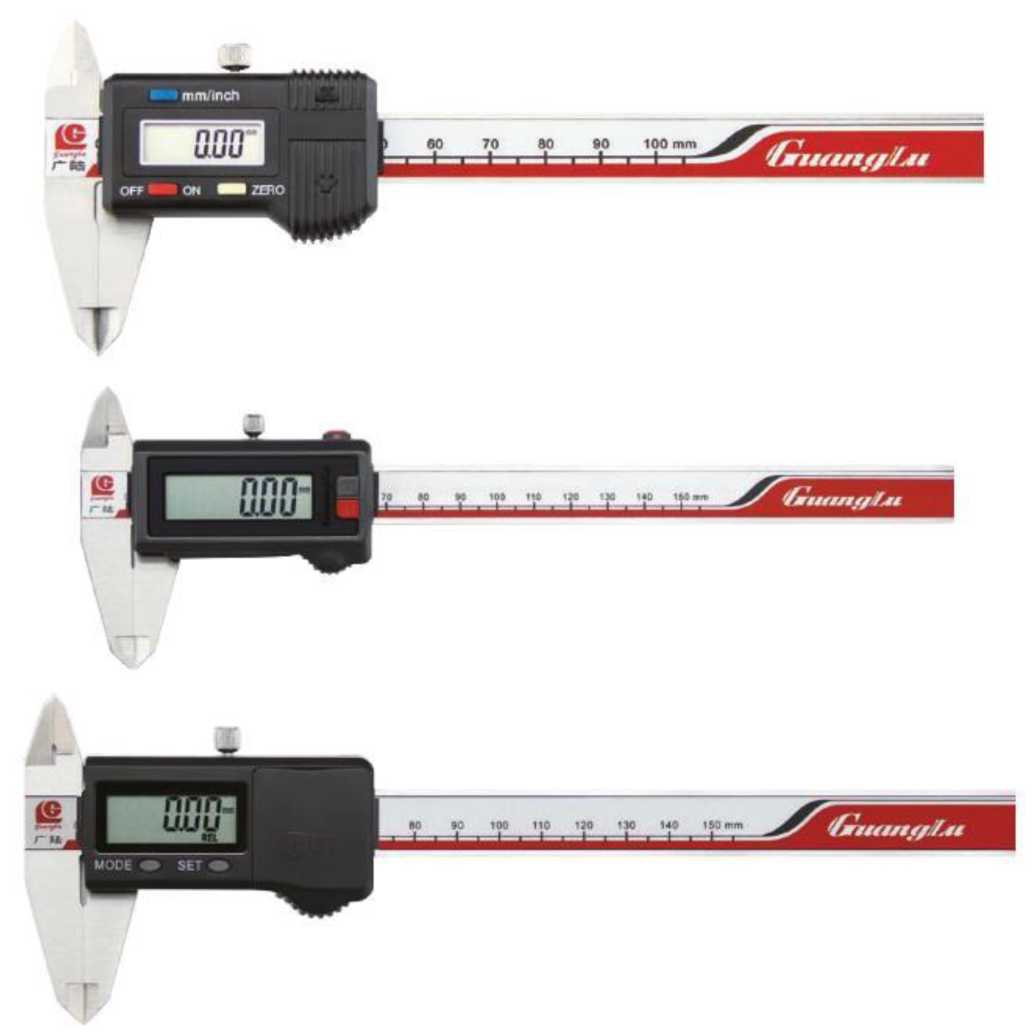

Рисунок 12 - Общий вид штангенциркулей с цифровым отсчетным устройством двусторонних без глубиномера с цилиндрическими губками для внутренних измерений
I
Рисунок 13 - Общий вид штангенциркулей с цифровым отсчетным устройством двусторонних без глубиномера с цилиндрическими и кромочными губками для внутренних измерений

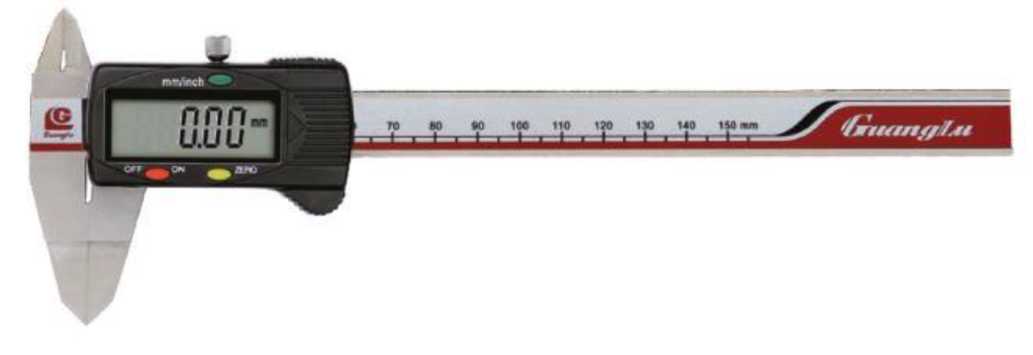

Рисунок 14 - Общий вид штангенциркулей с цифровым отсчетным устройством без глубиномера с кромочными губками для внутренних измерений
Рисунок 15 - Общий вид штангенциркулей с цифровым отсчетным устройством односторонних без глубиномера
STAINLESS
HARDENED
ллл uuu
Рисунок 16 - Общий вид штангенциркулей с цифровым отсчетным устройством двусторонних с глубиномером для левшей

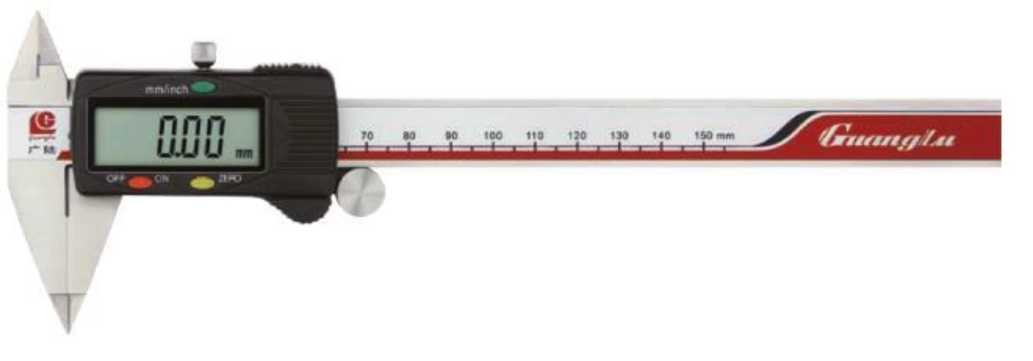

Рисунок 17 - Общий вид штангенциркулей с цифровым отсчетным устройством двусторонних с глубиномером с заостренными губками
Рисунок 18 - Общий вид штангенциркулей с цифровым отсчетным устройством двусторонних с глубиномером с ножевидными губками
Рисунок 19 - Общий вид штангенциркулей с цифровым отсчетным устройством двусторонних с глубиномером с тонкими измерительными губками
Рисунок 20 - Общий вид рамки с регулируемым нониусом
ПААЗМММ

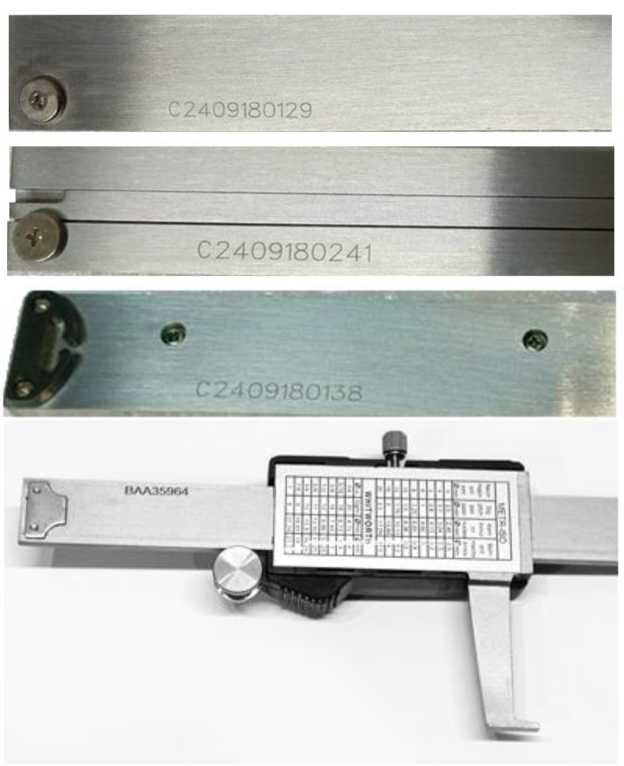

Рисунок 21 - Возможные места нанесения заводских номеров
Таблица 1 - Метрологические характеристики штангенциркулей
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм |
Вылет губок для наружных измерений (L), мм, не менее |
Пределы допускаемой абсолютной погрешности измерений, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины*, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
с отсчетом по нониусу двусторонние с глубиномером |
от 0 до 100 |
0,05 |
30 |
± 0,05 |
± 0,05 |
|
от 0 до 150 |
0,02 |
40 |
± 0,03 |
± 0,03 | |
|
от 0 до 150 |
0,05 |
40 |
± 0,05 |
± 0,05 | |
|
от 0 до 200 |
0,02 |
50 |
± 0,03 |
± 0,03 | |
|
от 0 до 200 |
0,05 |
50 |
± 0,05 |
± 0,05 | |
|
от 0 до 300 |
0,02 |
60 |
± 0,04 |
± 0,04 | |
|
от 0 до 300 |
0,05 |
60 |
± 0,05 |
± 0,05 | |
|
с отсчетом по нониусу двусторонние с глубиномером для левшей |
от 0 до 150 |
0,02 |
40 |
± 0,03 |
± 0,03 |
|
от 0 до 150 |
0,05 |
40 |
± 0,05 |
± 0,05 | |
|
с отсчетом по нониусу двусторонние без глубиномера с цилиндрическими губками для внутренних измерений |
от 0 до 200 |
0,02 |
60; 75 |
± 0,03 |
- |
|
от 0 до 200 |
0,05 |
60; 75 |
± 0,05 |
- | |
|
от 0 до 250 |
0,02 |
60; 75 |
± 0,03 |
- | |
|
от 0 до 250 |
0,05 |
60; 75 |
± 0,05 |
- | |
|
от 0 до 300 |
0,02 |
60 |
± 0,04 |
- | |
|
от 0 до 300 |
0,02 |
90 |
± 0,05 |
- | |
|
от 0 до 300 |
0,05 |
60; 90 |
± 0,05 |
- | |
|
от 0 до 400 |
0,02 |
100; 125 |
± 0,04 |
- | |
|
от 0 до 400 |
0,05 |
100;125 |
± 0,10 |
- | |
|
от 0 до 500 |
0,02 |
100;150 |
± 0,05 |
- | |
|
от 0 до 500 |
0,02 |
200 |
± 0,07 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
с отсчетом по нониусу двусторонние без глубиномера с цилиндрическими губками для внутренних измерений |
от 0 до 500 |
0,05 |
100; 150; 200 |
± 0,10 |
- |
|
от 0 до 600 |
0,02 |
100;150 |
± 0,05 |
- | |
|
от 0 до 600 |
0,02 |
200 |
± 0,07 |
- | |
|
от 0 до 600 |
0,05 |
100; 150; 200 |
± 0,10 |
- | |
|
от 0 до 800 |
0,02 |
150 |
± 0,06 |
- | |
|
от 0 до 800 |
0,02 |
200 |
± 0,08 |
- | |
|
от 0 до 800 |
0,05 |
150;200 |
± 0,10 |
- | |
|
от 0 до 1000 |
0,02 |
150 |
± 0,07 |
- | |
|
от 0 до 1000 |
0,02 |
200 |
± 0,09 |
- | |
|
от 0 до 1000 |
0,05 |
150 |
± 0,10 |
- | |
|
от 0 до 1000 |
0,05 |
200 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,02 |
150;200 |
± 0,11 |
- | |
|
от 0 до 1500 |
0,02 |
300 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,05 |
150;200 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,05 |
300 |
± 0,20 |
- | |
|
от 0 до 2000 |
0,02 |
150;200 |
± 0,14 |
- | |
|
от 0 до 2000 |
0,02 |
300 |
± 0,18 |
- | |
|
от 0 до 2000 |
0,05 |
150;200 |
± 0,20 |
- | |
|
от 0 до 2000 |
0,05 |
300 |
± 0,25 |
- | |
|
от 0 до 2500 |
0,02 |
150;200 |
± 0,22 |
- | |
|
от 0 до 2500 |
0,02 |
300 |
± 0,24 |
- | |
|
от 0 до 2500 |
0,05 |
150;200 |
± 0,25 |
- | |
|
от 0 до 2500 |
0,05 |
300 |
± 0,30 |
- | |
|
от 0 до 3000 |
0,02 |
150;200 |
± 0,26 |
- | |
|
от 0 до 3000 |
0,02 |
300 |
± 0,28 |
- | |
|
от 0 до 3000 |
0,05 |
150;200 |
± 0,30 |
- | |
|
от 0 до 3000 |
0,05 |
300 |
± 0,35 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
c отсчетом по нониусу двусторонние без глубиномера с цилиндрическими и кромочными губками для внутренних измерений |
от 0 до 200 |
0,02 |
60; 75 |
± 0,03 |
- |
|
от 0 до 200 |
0,05 |
60; 75 |
± 0,05 |
- | |
|
от 0 до 250 |
0,02 |
60; 75 |
± 0,03 |
- | |
|
от 0 до 250 |
0,05 |
60; 75 |
± 0,05 |
- | |
|
от 0 до 300 |
0,02 |
60; 90 |
± 0,04 |
- | |
|
от 0 до 300 |
0,05 |
60; 90 |
± 0,05 |
- | |
|
от 0 до 400 |
0,02 |
100; 125 |
± 0,04 |
- | |
|
от 0 до 400 |
0,05 |
100;125 |
± 0,10 |
- | |
|
от 0 до 500 |
0,02 |
100;150 |
± 0,05 |
- | |
|
от 0 до 500 |
0,02 |
200 |
± 0,07 |
- | |
|
от 0 до 500 |
0,05 |
100; 150; 200 |
± 0,10 |
- | |
|
c отсчетом по нониусу двусторонние без глубиномера с цилиндрическими и кромочными губками для внутренних измерений |
от 0 до 600 |
0,02 |
100;150 |
± 0,05 |
- |
|
от 0 до 600 |
0,02 |
200 |
± 0,07 |
- | |
|
от 0 до 600 |
0,05 |
100; 150; 200 |
± 0,10 |
- | |
|
от 0 до 800 |
0,02 |
150 |
± 0,06 |
- | |
|
от 0 до 800 |
0,02 |
200 |
± 0,08 |
- | |
|
от 0 до 800 |
0,05 |
150;200 |
± 0,10 |
- | |
|
от 0 до 1000 |
0,02 |
150 |
± 0,07 |
- | |
|
от 0 до 1000 |
0,02 |
200 |
± 0,09 |
- | |
|
от 0 до 1000 |
0,05 |
150 |
± 0,10 |
- | |
|
от 0 до 1000 |
0,05 |
200 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,02 |
150;200 |
± 0,11 |
- | |
|
от 0 до 1500 |
0,02 |
300 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,05 |
150 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,05 |
200;300 |
± 0,20 |
- | |
|
от 0 до 2000 |
0,02 |
150;200 |
± 0,14 |
- | |
|
от 0 до 2000 |
0,02 |
300 |
± 0,20 |
- | |
|
от 0 до 2000 |
0,05 |
150;200 |
± 0,20 |
- | |
|
от 0 до 2000 |
0,05 |
300 |
± 0,25 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
c отсчетом по нониусу двусторонние без глубиномера с кромочными губками для внутренних измерений |
от 0 до 200 |
0,02 |
50; 75 |
± 0,03 |
- |
|
от 0 до 200 |
0,05 |
50; 75 |
± 0,05 |
- | |
|
от 0 до 250 |
0,02 |
60; 75 |
± 0,03 |
- | |
|
от 0 до 250 |
0,05 |
60; 75 |
± 0,05 |
- | |
|
от 0 до 300 |
0,02 |
60; 90 |
± 0,04 |
- | |
|
от 0 до 300 |
0,05 |
60; 90 |
± 0,05 |
- | |
|
от 0 до 400 |
0,02 |
100; 125 |
± 0,04 |
- | |
|
от 0 до 400 |
0,05 |
100;125 |
± 0,10 |
- | |
|
от 0 до 500 |
0,02 |
100;150 |
± 0,05 |
- | |
|
от 0 до 500 |
0,02 |
200 |
± 0,07 |
- | |
|
от 0 до 500 |
0,05 |
100; 150; 200 |
± 0,10 |
- | |
|
от 0 до 600 |
0,02 |
100;150 |
± 0,05 |
- | |
|
от 0 до 600 |
0,02 |
200 |
± 0,07 |
- | |
|
от 0 до 600 |
0,05 |
100; 150; 200 |
± 0,10 |
- | |
|
от 0 до 800 |
0,02 |
150 |
± 0,06 |
- | |
|
от 0 до 800 |
0,02 |
200 |
± 0,08 |
- | |
|
от 0 до 800 |
0,05 |
150;200 |
± 0,10 |
- | |
|
c отсчетом по нониусу двусторонние без глубиномера с кромочными губками для внутренних измерений |
от 0 до 1000 |
0,02 |
150 |
± 0,07 |
- |
|
от 0 до 1000 |
0,02 |
200 |
± 0,09 |
- | |
|
от 0 до 1000 |
0,05 |
150 |
± 0,10 |
- | |
|
от 0 до 1000 |
0,05 |
200 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,02 |
150 |
± 0,11 |
- | |
|
от 0 до 1500 |
0,02 |
200 |
± 0,14 |
- | |
|
от 0 до 1500 |
0,02 |
300 |
± 0,16 |
- | |
|
от 0 до 1500 |
0,05 |
150 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,05 |
200;300 |
± 0,20 |
- | |
|
от 0 до 2000 |
0,02 |
150;200 |
± 0,14 |
- | |
|
от 0 до 2000 |
0,02 |
300 |
± 0,24 |
- | |
|
от 0 до 2000 |
0,05 |
150;200 |
± 0,20 |
- | |
|
от 0 до 2000 |
0,05 |
300 |
± 0,30 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
с отсчетом по нониусу односторонние без глубиномера |
от 0 до 200 |
0,02 |
65; 80 |
± 0,03 |
- |
|
от 0 до 200 |
0,05 |
65; 80 |
± 0,05 |
- | |
|
от 0 до 250 |
0,02 |
65; 80 |
± 0,03 |
- | |
|
от 0 до 250 |
0,05 |
65; 80 |
± 0,05 |
- | |
|
от 0 до 300 |
0,02 |
65; 90 |
± 0,04 |
- | |
|
от 0 до 300 |
0,05 |
65; 90 |
± 0,05 |
- | |
|
от 0 до 400 |
0,02 |
100; 125 |
± 0,04 |
- | |
|
от 0 до 400 |
0,05 |
100;125 |
± 0,10 |
- | |
|
от 0 до 500 |
0,02 |
100;150 |
± 0,05 |
- | |
|
от 0 до 500 |
0,02 |
200 |
± 0,07 |
- | |
|
от 0 до 500 |
0,05 |
100; 150; 200 |
± 0,10 |
- | |
|
от 0 до 600 |
0,02 |
100;150 |
± 0,05 |
- | |
|
от 0 до 600 |
0,02 |
200 |
± 0,07 |
- | |
|
от 0 до 600 |
0,05 |
100; 150; 200 |
± 0,10 |
- | |
|
от 0 до 800 |
0,02 |
150 |
± 0,06 |
- | |
|
от 0 до 800 |
0,02 |
200 |
± 0,08 |
- | |
|
от 0 до 800 |
0,05 |
150;200 |
± 0,10 |
- | |
|
от 0 до 1000 |
0,02 |
150 |
± 0,07 |
- | |
|
от 0 до 1000 |
0,02 |
200 |
± 0,09 |
- | |
|
от 0 до 1000 |
0,05 |
150 |
± 0,10 |
- | |
|
от 0 до 1000 |
0,05 |
200 |
± 0,15 |
- | |
|
с отсчетом по нониусу односторонние без глубиномера |
от 0 до 1500 |
0,02 |
150;200 |
± 0,11 |
- |
|
от 0 до 1500 |
0,02 |
300 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,05 |
150 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,05 |
200;300 |
± 0,20 |
- | |
|
от 0 до 2000 |
0,02 |
150;200 |
± 0,14 |
- | |
|
от 0 до 2000 |
0,02 |
300 |
± 0,18 |
- | |
|
от 0 до 2000 |
0,05 |
150;200 |
± 0,20 |
- | |
|
от 0 до 2000 |
0,05 |
300 |
± 0,25 |
- | |
|
от 0 до 2500 |
0,02 |
150;200 |
± 0,22 |
- | |
|
от 0 до 2500 |
0,02 |
300 |
± 0,24 |
- | |
|
от 0 до 2500 |
0,05 |
150;200 |
± 0,25 |
- | |
|
от 0 до 2500 |
0,05 |
300 |
± 0,30 |
- | |
|
от 0 до 3000 |
0,02 |
150;200 |
± 0,26 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
с отсчетом по |
от 0 до 3000 |
0,02 |
300 |
± 0,28 |
- |
|
нониусу |
от 0 до 3000 |
0,05 |
150;200 |
± 0,30 |
- |
|
односторонние |
от 0 до 3000 |
0,05 |
300 |
± 0,35 |
- |
|
без |
от 0 до 4000 |
0,02 |
200;250; 300 |
± 0,34 |
- |
|
глубиномера |
от 0 до 4000 |
0,05 |
200;250; 300 |
± 0,40 |
- |
|
с отсчетом по |
от 0 до 150 |
0,01 |
40 |
± 0,03 |
± 0,03 |
|
круговой |
от 0 до 150 |
0,02 |
40 |
± 0,03 |
± 0,03 |
|
шкале |
от 0 до 200 |
0,01 |
50 |
± 0,03 |
± 0,03 |
|
двусторонние |
от 0 до 200 |
0,02 |
50 |
± 0,03 |
± 0,03 |
|
с |
от 0 до 300 |
0,01 |
60 |
± 0,04 |
± 0,04 |
|
глубиномером |
от 0 до 300 |
0,02 |
60 |
± 0,04 |
± 0,04 |
|
с отсчетом по |
от 0 до 500 |
0,02 |
90 |
± 0,05 |
- |
|
круговой |
от 0 до 600 |
0,02 |
90 |
± 0,05 |
- |
|
шкале |
от 0 до 1000 |
0,02 |
150 |
± 0,07 |
- |
|
односторонние без глубиномера |
от 0 до 1500 |
0,02 |
150 |
± 0,11 | |
|
с отсчетом по круговой |
от 0 до 150 |
0,02 |
40 |
± 0,04 |
± 0,04 |
|
шкале двусторонние |
от 0 до 200 |
0,02 |
50 |
± 0,04 |
± 0,04 |
|
с глубиномером с заостренными губками |
от 0 до 300 |
0,02 |
60 |
± 0,05 |
± 0,05 |
|
с цифровым |
от 0 до 150 |
0,005 |
40 |
± 0,02 |
± 0,02 |
|
отсчетным |
от 0 до 150 |
0,01 |
40 |
± 0,02 |
± 0,02 |
|
устройством |
от 0 до 200 |
0,005 |
50 |
± 0,02 |
± 0,02 |
|
двусторонние |
от 0 до 200 |
0,01 |
50 |
± 0,02 |
± 0,02 |
|
с |
от 0 до 300 |
0,005 |
60 |
± 0,02 |
± 0,02 |
|
глубиномером повышенной точности |
от 0 до 300 |
0,01 |
60 |
± 0,03 |
± 0,03 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
с цифровым отсчетным устройством двусторонние с глубиномером |
от 0 до 75 |
0,01 |
30,5 |
± 0,03 |
± 0,03 |
|
от 0 до 100 |
0,01 |
30,5 |
± 0,03 |
± 0,03 | |
|
от 0 до 150 |
0,01 |
40 |
± 0,03 |
± 0,03 | |
|
от 0 до 200 |
0,01 |
50 |
± 0,03 |
± 0,03 | |
|
от 0 до 300 |
0,01 |
60 |
± 0,04 |
± 0,04 | |
|
с цифровым отсчетным устройством двусторонние без глубиномера с цилиндрическими губками для внутренних измерений |
от 0 до 200 |
0,01 |
60;75 90 |
± 0,03 |
- |
|
от 0 до 250 |
0,01 |
60; 75; 90; 100; 125 |
± 0,03 |
- | |
|
от 0 до 300 |
0,01 |
60; 75; 90; 100 |
± 0,04 |
- | |
|
от 0 до 300 |
0,01 |
125;150 |
± 0,05 |
- | |
|
от 0 до 400 |
0,01 |
100 |
± 0,04 |
- | |
|
от 0 до 400 |
0,01 |
125 |
± 0,05 |
- | |
|
от 0 до 400 |
0,01 |
150;200 |
± 0,06 |
- | |
|
от 0 до 500 |
0,01 |
100;150 |
± 0,05 |
- | |
|
от 0 до 500 |
0,01 |
200 |
± 0,07 |
- | |
|
от 0 до 600 |
0,01 |
100;150 |
± 0,05 |
- | |
|
от 0 до 600 |
0,01 |
200 |
± 0,07 |
- | |
|
от 0 до 800 |
0,01 |
125;150 |
± 0,06 |
- | |
|
от 0 до 800 |
0,01 |
200 |
± 0,08 |
- | |
|
от 0 до 800 |
0,01 |
250 |
± 0,09 |
- | |
|
с цифровым отсчетным устройством двусторонние без глубиномера с цилиндрическими губками для внутренних измерений |
от 0 до 1000 |
0,01 |
125;150 |
± 0,07 |
- |
|
от 0 до 1000 |
0,01 |
200 |
± 0,09 |
- | |
|
от 0 до 1000 |
0,01 |
250 |
± 0,10 |
- | |
|
от 0 до 1250 |
0,01 |
150 |
± 0,08 |
- | |
|
от 0 до 1250 |
0,01 |
200 |
± 0,11 |
- | |
|
от 0 до 1500 |
0,01 |
150;200 |
± 0,11 |
- | |
|
от 0 до 1500 |
0,01 |
250 |
± 0,14 |
- | |
|
от 0 до 1500 |
0,01 |
300 |
± 0,15 |
- | |
|
от 0 до 2000 |
0,01 |
150;200 |
± 0,14 |
- | |
|
от 0 до 2000 |
0,01 |
250 |
± 0,18 |
- | |
|
от 0 до 2000 |
0,01 |
300 |
± 0,20 |
- | |
|
от 0 до 3000 |
0,01 |
150;200; 250 |
± 0,26 |
- | |
|
от 0 до 3000 |
0,01 |
300 |
± 0,27 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
с цифровым отсчетным устройством двусторонние без глубиномера с цилиндрическими и кромочными губками для внутренних измерений |
от 0 до 200 |
0,01 |
60; 75 |
± 0,03 |
- |
|
от 0 до 250 |
0,01 |
60; 75; 100 |
± 0,03 |
- | |
|
от 0 до 300 |
0,01 |
60; 75;90; 100 |
± 0,04 |
- | |
|
от 0 до 300 |
0,01 |
125;150 |
± 0,05 |
- | |
|
от 0 до 400 |
0,01 |
125;150 |
± 0,05 |
- | |
|
от 0 до 400 |
0,01 |
200 |
± 0,06 |
- | |
|
от 0 до 500 |
0,01 |
100;150 |
± 0,05 |
- | |
|
от 0 до 500 |
0,01 |
200 |
± 0,07 |
- | |
|
от 0 до 600 |
0,01 |
100;150 |
± 0,05 |
- | |
|
от 0 до 600 |
0,01 |
200 |
± 0,07 |
- | |
|
от 0 до 800 |
0,01 |
125;150 |
± 0,06 |
- | |
|
от 0 до 800 |
0,01 |
200 |
± 0,08 |
- | |
|
от 0 до 800 |
0,01 |
250 |
± 0,09 |
- | |
|
от 0 до 1000 |
0,01 |
125;150 |
± 0,07 |
- | |
|
от 0 до 1000 |
0,01 |
200 |
± 0,09 |
- | |
|
от 0 до 1000 |
0,01 |
250 |
± 0,10 |
- | |
|
от 0 до 1250 |
0,01 |
150 |
± 0,08 |
- | |
|
от 0 до 1250 |
0,01 |
200 |
± 0,11 |
- | |
|
от 0 до 1250 |
0,01 |
250 |
± 0,12 |
- | |
|
от 0 до 1500 |
0,01 |
150;200 |
± 0,11 |
- | |
|
от 0 до 1500 |
0,01 |
250 |
± 0,14 |
- | |
|
от 0 до 1500 |
0,01 |
300 |
± 0,15 |
- | |
|
от 0 до 2000 |
0,01 |
150;200 |
± 0,14 |
- | |
|
от 0 до 2000 |
0,01 |
250 |
± 0,17 |
- | |
|
от 0 до 2000 |
0,01 |
300 |
± 0,18 |
- | |
|
с цифровым отсчетным устройством двусторонние без глубиномера с кромочными губками для внутренних измерений |
от 0 до 200 |
0,01 |
50; 75; 90 |
± 0,03 |
- |
|
от 0 до 250 |
0,01 |
60; 75; 90 |
± 0,03 |
- | |
|
от 0 до 300 |
0,01 |
60; 75; 90; 100 |
± 0,04 |
- | |
|
от 0 до 300 |
0,01 |
125;150 |
± 0,05 |
- | |
|
от 0 до 400 |
0,01 |
100 |
± 0,04 |
- | |
|
от 0 до 400 |
0,01 |
125 |
± 0,05 |
- | |
|
от 0 до 400 |
0,01 |
150;200 |
± 0,06 |
- | |
|
от 0 до 500 |
0,01 |
100;150 |
± 0,05 |
- | |
|
от 0 до 500 |
0,01 |
200 |
± 0,07 |
- | |
|
от 0 до 600 |
0,01 |
100;150 |
± 0,05 |
- | |
|
от 0 до 600 |
0,01 |
200 |
± 0,07 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
с цифровым отсчетным устройством без глубиномера с кромочными губками для внутренних измерений |
от 0 до 800 |
0,01 |
150 |
± 0,06 |
- |
|
от 0 до 800 |
0,01 |
200 |
± 0,08 |
- | |
|
от 0 до 800 |
0,01 |
250 |
± 0,09 |
- | |
|
от 0 до 1000 |
0,01 |
125;150 |
± 0,07 |
- | |
|
от 0 до 1000 |
0,01 |
200 |
± 0,09 |
- | |
|
от 0 до 1000 |
0,01 |
250 |
± 0,10 |
- | |
|
от 0 до 1250 |
0,01 |
150 |
± 0,08 |
- | |
|
от 0 до 1250 |
0,01 |
200 |
± 0,11 |
- | |
|
от 0 до 1250 |
0,01 |
250 |
± 0,12 |
- | |
|
от 0 до 1250 |
0,01 |
300 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,01 |
150;200 |
± 0,11 |
- | |
|
от 0 до 1500 |
0,01 |
250 |
± 0,14 |
- | |
|
от 0 до 1500 |
0,01 |
300 |
± 0,16 |
- | |
|
от 0 до 2000 |
0,01 |
150;200 |
± 0,14 |
- | |
|
от 0 до 2000 |
0,01 |
250 |
± 0,17 |
- | |
|
от 0 до 2000 |
0,01 |
300 |
± 0,18 |
- | |
|
с цифровым отсчетным устройством односторонние без глубиномера |
от 0 до 150 |
0,01 |
40; 75 |
± 0,03 |
- |
|
от 0 до 200 |
0,01 |
40; 75; 90 |
± 0,03 |
- | |
|
от 0 до 250 |
0,01 |
60; 75; 90; 100 |
± 0,03 |
- | |
|
от 0 до 250 |
0,01 |
150 |
± 0,05 |
- | |
|
от 0 до 300 |
0,01 |
60; 75; 90; 100 |
± 0,04 |
- | |
|
от 0 до 300 |
0,01 |
150 |
± 0,05 |
- | |
|
от 0 до 400 |
0,01 |
100 |
± 0,04 |
- | |
|
от 0 до 400 |
0,01 |
150;200 |
± 0,06 |
- | |
|
от 0 до 500 |
0,01 |
100;150 |
± 0,05 |
- | |
|
от 0 до 500 |
0,01 |
200 |
± 0,07 |
- | |
|
от 0 до 600 |
0,01 |
100;150 |
± 0,05 |
- | |
|
от 0 до 600 |
0,01 |
200 |
± 0,07 |
- | |
|
от 0 до 800 |
0,01 |
100;125; 150 |
± 0,06 |
- | |
|
от 0 до 800 |
0,01 |
200 |
± 0,08 |
- | |
|
от 0 до 800 |
0,01 |
250 |
± 0,09 |
- | |
|
от 0 до 1000 |
0,01 |
125;150 |
± 0,07 |
- | |
|
от 0 до 1000 |
0,01 |
200 |
± 0,09 |
- | |
|
от 0 до 1000 |
0,01 |
250 |
± 0,10 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
с цифровым отсчетным устройством без глубиномера |
от 0 до 1250 |
0,01 |
125;150 |
± 0,08 |
- |
|
от 0 до 1250 |
0,01 |
200 |
± 0,11 |
- | |
|
от 0 до 1250 |
0,01 |
250 |
± 0,12 |
- | |
|
от 0 до 1250 |
0,01 |
300 |
± 0,15 |
- | |
|
от 0 до 1500 |
0,01 |
125; 150; 200 |
± 0,11 |
- | |
|
от 0 до 1500 |
0,01 |
250 |
± 0,14 |
- | |
|
от 0 до 1500 |
0,01 |
300 |
± 0,16 |
- | |
|
от 0 до 2000 |
0,01 |
125; 150; 200 |
± 0,14 |
- | |
|
от 0 до 2000 |
0,01 |
250 |
± 0,17 |
- | |
|
от 0 до 2000 |
0,01 |
300 |
± 0,18 |
- | |
|
от 0 до 3000 |
0,01 |
150;200; 250 |
± 0,26 |
- | |
|
от 0 до 3000 |
0,01 |
300 |
± 0,27 |
- | |
|
от 0 до 4000 |
0,01 |
200;250; 300 |
± 0,34 |
- | |
|
с цифровым отсчетным устройством двусторонние с глубиномером для левшей |
от 0 до 150 |
0,01 |
40 |
± 0,03 |
± 0,03 |
|
от 0 до 200 |
0,01 |
50 |
± 0,03 |
± 0,03 | |
|
от 0 до 300 |
0,01 |
60 |
± 0,04 |
± 0,04 | |
|
с цифровым отсчетным устройством двусторонние с глубиномером с заостренными губками |
от 0 до 100 |
0,01 |
30 |
± 0,04 |
± 0,04 |
|
от 0 до 150 |
0,01 |
40 |
± 0,04 |
± 0,04 | |
|
от 0 до 200 |
0,01 |
50 |
± 0,04 |
± 0,04 | |
|
от 0 до 300 |
0,01 |
60 |
± 0,05 |
± 0,05 | |
|
с цифровым отсчетным устройством двусторонние с глубиномером с ножевидными губками |
от 0 до 150 |
0,01 |
40 |
± 0,04 |
± 0,03 |
|
от 0 до 200 |
0,01 |
50 |
± 0,04 |
± 0,03 | |
|
от 0 до 300 |
0,01 |
60 |
± 0,04 |
± 0,04 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
с цифровым отсчетным устройством двусторонние с глубиномером с тонкими губками |
от 0 до 150 |
0,01 |
40 |
± 0,04 |
± 0,04 |
|
от 0 до 200 |
0,01 |
50 |
± 0,04 |
± 0,04 | |
|
от 0 до 300 |
0,01 |
60 |
± 0,04 |
± 0,04 |
Примечания: * только для модификаций с глубиномером
Таблица 2 - Основные метрологические и технические характеристики, условия эксплуатации
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Отклонение от плоскостности и прямолинейности плоских измерительных поверхностей на 100 мм длины измерительной поверхности штангенциркулей (кроме модификаций с цифровым отсчетным устройством двусторонних с глубиномером с ножевидными губками и с цифровым отсчетным устройством двусторонних без глубиномера с тонкими губками), мм, не более |
0,01 |
|
Отклонение от прямолинейности торца штанги штангенциркулей двусторонних с глубиномером, мм, не более |
0,01 |
|
Отклонение от параллельности измерительных поверхностей губок для наружных измерений, мм, не более: |
0,02 |
|
- с вылетом губок для наружных измерений до 100 мм включ.; | |
|
- с вылетом губок для наружных измерений св. 100 до 200 мм включ.; |
0,03 |
|
- с вылетом губок для наружных измерений св. 200 до 300 мм включ.; |
0,04 |
|
Расстояние между кромочными измерительными губками для внутренних измерений, установленными на размер 10 мм при первичной поверке, мм |
10+0-07 |
|
Расстояние между кромочными измерительными губками для внутренних измерений, установленными на размер 10 мм при периодической поверке, мм |
1 +0,07 10-0,03 |
|
Отклонение от параллельности кромочных измерительных губок для внутренних измерений при первичной поверке, мм, не более |
0,01 |
|
Отклонение от параллельности кромочных измерительных губок для внутренних измерений при периодической поверке, мм, не более |
0,04 |
|
Номинальный размер сдвинутых до соприкосновения губок для внутренних измерений с цилиндрическими измерительными поверхностями, мм: | |
|
- с диапазоном измерений до 600 мм включ. |
10; 20 |
|
- с диапазоном измерений св. 600 до 4000 мм включ. |
20 |
|
1 |
2 |
|
Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений с цилиндрическими измерительными поверхностями от номинального при первичной поверке, мм, не более: - со значением отсчета по нониусу, цене деления круговой шкалы 0,02 мм |
± 0,01 |
|
- со значением отсчета по нониусу 0,05 мм |
± 0,02 |
|
- с ценой деления круговой шкалы и шагом дискретности отсчетного устройства 0,01 и 0,005 мм |
± 0,01 |
|
Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений с цилиндрическими измерительными поверхностями от номинального при периодической поверке, мм, не более: |
± 0,03 |
|
Отклонение от параллельности сдвинутых до соприкосновения губок для внутренних измерений с цилиндрическими измерительными поверхностями, мм, не более |
0,01 |
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: | |
|
- плоских и цилиндрических измерительных поверхностей губок |
0,32 |
|
- измерительных поверхностей кромочных губок |
0,63 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
|
Степень защиты по ГОСТ 14254-2015* |
IP67/IP66/IP54 |
|
Примечание: * Защита имеется только у штангенциркулей с соответствующей маркировкой | |
Таблица 3 - Габаритные размеры и масса
|
Модификация |
Диапазон измерений, мм |
Вылет губок для наружных измерений, мм, не менее |
Габаритные размеры (Ш х Д х В), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
5 |
|
с отсчетом по |
от 0 до 100 |
30 |
16 х 180 х 70 |
0,45 |
|
нониусу |
от 0 до 150 |
40 |
16 х 250 х 80 |
0,55 |
|
двусторонние |
от 0 до 200 |
50 |
16 х 300 х 100 |
0,82 |
|
с глубиномером |
от 0 до 300 |
60 |
20 х 410 х 130 |
1,00 |
|
1 |
2 |
3 |
4 |
5 |
|
с отсчетом по нониусу двусторонние с глубиномером для левшей |
от 0 до 150 |
40 |
16 х 250 х 80 |
0,55 |
|
с отсчетом по нониусу двусторонние без глубиномера с цилиндрическими губками для внутренних измерений |
от 0 до 200 |
60 |
16 х 350 х 130 |
0,90 |
|
от 0 до 200 |
75 |
16 х 350 х 150 |
1,00 | |
|
от 0 до 250 |
60 |
16 х 400 х 130 |
1,20 | |
|
от 0 до 250 |
75 |
16 х 400 х 150 |
1,30 | |
|
от 0 до 300 |
60 |
20 х 450 х 130 |
1,50 | |
|
от 0 до 300 |
90 |
20 х 450 х 160 |
1,70 | |
|
от 0 до 400 |
100 |
20 х 550 х 200 |
2,00 | |
|
от 0 до 400 |
125 |
20 х 550 х 225 |
2,20 | |
|
от 0 до 500 |
100 |
24 х 650 х 200 |
3,00 | |
|
от 0 до 500 |
150 |
24 х 650 х 250 |
3,50 | |
|
от 0 до 500 |
200 |
24 х 650 х 300 |
4,00 | |
|
от 0 до 600 |
100 |
24 х 750 х 200 |
3,60 | |
|
от 0 до 600 |
150 |
24 х 750 х 250 |
4,10 | |
|
от 0 до 600 |
200 |
24 х 750 х 300 |
5,00 | |
|
от 0 до 800 |
150 |
31 х 1000 х 250 |
4,80 | |
|
от 0 до 800 |
200 |
31 х 1000 х 300 |
5,60 | |
|
от 0 до 1000 |
150 |
31 х 1300 х 250 |
5,00 | |
|
от 0 до 1000 |
200 |
31 х 1300 х 300 |
6,00 | |
|
от 0 до 1500 |
150 |
42 х 1900 х 300 |
7,00 | |
|
от 0 до 1500 |
200 |
42 х 1900 х 350 |
8,00 | |
|
от 0 до 1500 |
300 |
42 х 1900 х 450 |
8,60 | |
|
от 0 до 2000 |
150 |
42 х 2500 х 300 |
9,60 | |
|
от 0 до 2000 |
200 |
42 х 2500 х 350 |
10,30 | |
|
от 0 до 2000 |
300 |
42 х 2500 х 450 |
11,8 | |
|
от 0 до 2500 |
150 |
50 х 3000 х 300 |
11,8 | |
|
от 0 до 2500 |
200 |
50 х 3000 х 350 |
12,5 | |
|
от 0 до 2500 |
300 |
50 х 3000 х 450 |
13,1 | |
|
от 0 до 3000 |
150 |
50 х 3500 х 300 |
13,4 | |
|
от 0 до 3000 |
200 |
50 х 3500 х 350 |
13,7 | |
|
от 0 до 3000 |
300 |
50 х 3500 х 450 |
14,6 |
|
1 |
2 |
3 |
4 |
5 |
|
с отсчетом по нониусу двусторонние без глубиномера с цилиндрическими и кромочными губками для внутренних измерений |
от 0 до 200 |
60 |
16 х 350 х 120 |
0,90 |
|
от 0 до 200 |
75 |
16 х 350 х 140 |
1,00 | |
|
от 0 до 250 |
60 |
16 х 400 х 120 |
1,20 | |
|
от 0 до 250 |
75 |
16 х 400 х 140 |
1,30 | |
|
от 0 до 300 |
60 |
20 х 450 х 120 |
1,50 | |
|
от 0 до 300 |
90 |
20 х 450 х 170 |
1,70 | |
|
от 0 до 400 |
100 |
20 х 550 х 200 |
2,00 | |
|
от 0 до 400 |
125 |
20 х 550 х 225 |
2,20 | |
|
от 0 до 500 |
100 |
24 х 650 х 200 |
3,00 | |
|
от 0 до 500 |
150 |
24 х 650 х 250 |
3,50 | |
|
от 0 до 500 |
200 |
24 х 650 х 350 |
4,00 | |
|
от 0 до 600 |
100 |
24 х 750 х 200 |
3,60 | |
|
от 0 до 600 |
150 |
24 х 750 х 250 |
4,10 | |
|
от 0 до 600 |
200 |
24 х 750 х 350 |
5,00 | |
|
от 0 до 800 |
150 |
31 х 1000 х 250 |
4,80 | |
|
от 0 до 800 |
200 |
31 х 1000 х 300 |
5,60 | |
|
от 0 до 1000 |
150 |
31 х 1300 х 250 |
5,00 | |
|
от 0 до 1000 |
200 |
31 х 1300 х 300 |
6,00 | |
|
от 0 до 1500 |
150 |
42 х 1900 х 300 |
7,00 | |
|
от 0 до 1500 |
200 |
42 х 1900 х 350 |
8,00 | |
|
от 0 до 1500 |
300 |
42 х 1900 х 450 |
8,60 | |
|
от 0 до 2000 |
150 |
42 х 2500 х 300 |
9,60 | |
|
от 0 до 2000 |
200 |
42 х 2500 х 350 |
10,30 | |
|
от 0 до 2000 |
300 |
42 х 2500 х 450 |
11,8 | |
|
с отсчетом по нониусу двусторонние без глубиномера с кромочными губками для внутренних измерений |
от 0 до 200 |
50 |
16 х 350 х 120 |
0,90 |
|
от 0 до 200 |
75 |
16 х 350 х 140 |
1,00 | |
|
от 0 до 250 |
60 |
16 х 400 х 120 |
1,20 | |
|
от 0 до 250 |
75 |
16 х 400 х 140 |
1,30 | |
|
от 0 до 300 |
60 |
20 х 450 х 120 |
1,50 | |
|
от 0 до 300 |
90 |
20 х 450 х 170 |
1,70 | |
|
от 0 до 400 |
100 |
20 х 550 х 200 |
2,00 | |
|
от 0 до 400 |
125 |
20 х 550 х 225 |
2,20 | |
|
от 0 до 500 |
100 |
24 х 650 х 200 |
3,00 | |
|
от 0 до 500 |
150 |
24 х 650 х 250 |
3,50 | |
|
от 0 до 500 |
200 |
24 х 650 х 350 |
4,00 | |
|
от 0 до 600 |
100 |
24 х 750 х 200 |
3,60 | |
|
от 0 до 600 |
150 |
24 х 750 х 250 |
4,10 |
|
1 |
2 |
3 |
4 |
5 |
|
с отсчетом по нониусу двусторонние без глубиномера с кромочными губками для внутренних измерений |
от 0 до 600 |
200 |
24 х 750 х 350 |
5,00 |
|
от 0 до 800 |
150 |
31 х 1000 х 250 |
4,80 | |
|
от 0 до 800 |
200 |
31 х 1000 х 300 |
5,60 | |
|
от 0 до 1000 |
150 |
31 х 1300 х 250 |
5,00 | |
|
от 0 до 1000 |
200 |
31 х 1300 х 300 |
6,00 | |
|
от 0 до 1500 |
150 |
42 х 1900 х 300 |
7,00 | |
|
от 0 до 1500 |
200 |
42 х 1900 х 350 |
8,00 | |
|
от 0 до 1500 |
300 |
42 х 1900 х 450 |
8,60 | |
|
от 0 до 2000 |
150 |
42 х 2500 х 300 |
9,60 | |
|
от 0 до 2000 |
200 |
42 х 2500 х 350 |
10,30 | |
|
от 0 до 2000 |
300 |
42 х 2500 х 450 |
11,8 | |
|
с отсчетом по нониусу односторонние без глубиномера |
от 0 до 200 |
65 |
16 х 350 х 120 |
0,90 |
|
от 0 до 200 |
80 |
16 х 350 х 140 |
1,00 | |
|
от 0 до 250 |
65 |
16 х 410 х 120 |
1,20 | |
|
от 0 до 250 |
80 |
16 х 410 х 140 |
1,30 | |
|
от 0 до 300 |
65 |
20 х 460 х 120 |
1,50 | |
|
от 0 до 300 |
90 |
20 х 460 х 150 |
1,70 | |
|
от 0 до 400 |
100 |
20 х 560 х 160 |
2,00 | |
|
от 0 до 400 |
125 |
20 х 560 х 165 |
2,20 | |
|
от 0 до 500 |
100 |
24 х 670 х 160 |
3,00 | |
|
от 0 до 500 |
150 |
24 х 670 х 210 |
3,50 | |
|
от 0 до 500 |
200 |
24 х 670 х 300 |
4,00 | |
|
от 0 до 600 |
100 |
24 х 770 х 160 |
3,60 | |
|
от 0 до 600 |
150 |
24 х 770 х 210 |
4,10 | |
|
от 0 до 600 |
200 |
24 х 770 х 300 |
5,00 | |
|
от 0 до 800 |
150 |
31 х 1000 х 210 |
4,80 | |
|
от 0 до 800 |
200 |
31 х 1000 х 300 |
5,60 | |
|
от 0 до 1000 |
150 |
31 х 1200 х 210 |
5,00 | |
|
от 0 до 1000 |
200 |
31 х 1200 х 300 |
6,00 | |
|
от 0 до 1500 |
150 |
42 х 1740 х 210 |
7,00 | |
|
от 0 до 1500 |
200 |
42 х 1740 х 260 |
8,00 | |
|
от 0 до 1500 |
300 |
42 х 1740 х 400 |
8,60 | |
|
от 0 до 2000 |
150 |
42 х 2250 х 210 |
9,60 | |
|
от 0 до 2000 |
200 |
42 х 2250 х 300 |
10,30 | |
|
от 0 до 2000 |
300 |
42 х 2250 х 400 |
11,8 | |
|
от 0 до 2500 |
150 |
50 х 2800 х 210 |
11,8 |
|
1 |
2 |
3 |
4 |
5 |
|
с отсчетом по нониусу односторонние без глубиномера |
от 0 до 2500 |
200 |
50 х 2800 х 300 |
12,5 |
|
от 0 до 2500 |
300 |
50 х 2800 х 400 |
13,1 | |
|
от 0 до 3000 |
150 |
50 х 3300 х 210 |
13,4 | |
|
от 0 до 3000 |
200 |
50 х 3300 х 300 |
13,7 | |
|
от 0 до 3000 |
300 |
50 х 3300 х 400 |
14,6 | |
|
от 0 до 4000 |
200 |
50 х 4500 х 300 |
16,6 | |
|
от 0 до 4000 |
250 |
50 х 4500 х 350 |
17,0 | |
|
от 0 до 4000 |
300 |
50 х 4500 х 400 |
17,6 | |
|

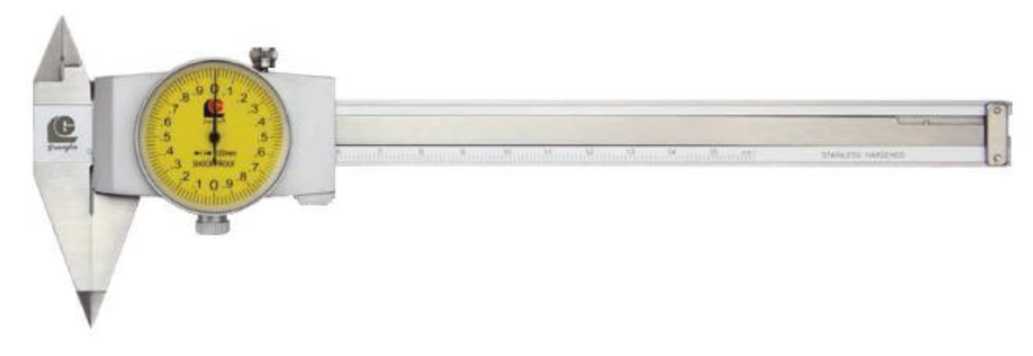

с отсчетом по круговой шкале двусторонние с глубиномером |
от 0 до 150 |
40 |
20 х 250 х 80 |
0,60 |
|
от 0 до 200 |
50 |
30 х 300 х 100 |
0,70 | |
|
от 0 до 300 |
60 |
35 х 410 х 110 |
0,80 | |
|
с отсчетом по круговой шкале односторонние без глубиномера |
от 0 до 500 |
90 |
50 х 700 х 130 |
1,0 |
|
от 0 до 600 |
90 |
50 х 800 х 130 |
1,1 | |
|
от 0 до 1000 |
150 |
50 х 1300 х 210 |
2,5 | |
|
от 0 до 1500 |
150 |
50 х 2000 х 210 |
4,5 | |
|
с отсчетом по круговой шкале двусторонние с глубиномером с заостренными губками |
от 0 до 150 |
40 |
20 х 250 х 80 |
0,60 |
|
от 0 до 200 |
50 |
30 х 300 х 100 |
0,70 | |
|
от 0 до 300 |
60 |
35 х 410 х 110 |
0,80 | |
|
с цифровым отсчетным устройством двусторонние с глубиномером повышенной точности |
от 0 до 150 |
40 |
20 х 250 х 80 |
0,60 |
|
от 0 до 200 |
50 |
30 х 300 х 100 |
0,70 | |
|
от 0 до 300 |
60 |
35 х 410 х 110 |
0,80 | |
|
с цифровым отсчетным устройством двусторонние с глубиномером |
от 0 до 75 |
30,5 |
20 х 160 х 70 |
0,2 |
|
от 0 до 100 |
30,5 |
20 х 200 х 70 |
0,3 | |
|
от 0 до 150 |
40 |
20 х 250 х 90 |
0,3 | |
|
от 0 до 200 |
50 |
30 х 300 х 100 |
0,4 | |
|
от 0 до 300 |
60 |
30 х 410 х 110 |
0,5 |
|
1 |
2 |
3 |
4 |
5 |
|
с цифровым отсчетным устройством двусторонние без глубиномера с цилиндрическими губками для внутренних измерений |
от 0 до 200 |
60 |
30 х 350 х 130 |
0,4 |
|
от 0 до 200 |
75 |
30 х 350 х 160 |
0,5 | |
|
от 0 до 200 |
90 |
30 х 350 х 200 |
0,6 | |
|
от 0 до 250 |
60 |
30 х 400 х 130 |
0,6 | |
|
от 0 до 250 |
75 |
30 х 400 х 160 |
0,7 | |
|
от 0 до 250 |
90 |
30 х 400 х 200 |
0,8 | |
|
от 0 до 250 |
100 |
30 х 400 х 210 |
0,9 | |
|
от 0 до 250 |
125 |
30 х 400 х 235 |
1,0 | |
|
от 0 до 300 |
60 |
30 х 450 х 130 |
0,8 | |
|
от 0 до 300 |
75 |
30 х 450 х 160 |
0,9 | |
|
от 0 до 300 |
90 |
30 х 450 х 200 |
1,0 | |
|
от 0 до 300 |
100 |
30 х 450 х 210 |
1,1 | |
|
от 0 до 300 |
125 |
30 х 450 х 235 |
1,2 | |
|
от 0 до 300 |
150 |
30 х 450 х 250 |
1,3 | |
|
от 0 до 400 |
100 |
30 х 550 х 180 |
1,2 | |
|
от 0 до 400 |
125 |
30 х 550 х 235 |
1,3 | |
|
от 0 до 400 |
150 |
30 х 550 х 250 |
1,4 | |
|
от 0 до 400 |
200 |
30 х 550 х 320 |
1,5 | |
|
от 0 до 500 |
100 |
30 х 650 х 200 |
1,4 | |
|
от 0 до 500 |
150 |
30 х 650 х 250 |
1,5 | |
|
от 0 до 500 |
200 |
30 х 650 х 320 |
2,4 | |
|
от 0 до 600 |
100 |
30 х 750 х 225 |
1,5 | |
|
от 0 до 600 |
150 |
30 х 750 х 275 |
1,6 | |
|
от 0 до 600 |
200 |
30 х 750 х 320 |
2,5 | |
|
от 0 до 800 |
125 |
31 х 1000 х 160 |
2,7 | |
|
от 0 до 800 |
150 |
31 х 1000 х 270 |
2,8 | |
|
от 0 до 800 |
200 |
31х 1000 х 320 |
2,9 | |
|
от 0 до 800 |
250 |
31 х 1000 х 400 |
5,0 | |
|
от 0 до 1000 |
125 |
31 х 1200 х 150 |
3,0 | |
|
от 0 до 1000 |
150 |
31 х 1200 х 270 |
3,0 | |
|
от 0 до 1000 |
200 |
31 х 1200 х 320 |
3,1 | |
|
от 0 до 1000 |
250 |
31 х 1200 х 400 |
5,4 | |
|
от 0 до 1250 |
150 |
31 х 1500 х 270 |
3,3 | |
|
от 0 до 1250 |
200 |
31 х 1500 х 320 |
3,4 | |
|
от 0 до 1500 |
150 |
42 х 1800 х 300 |
6,4 | |
|
от 0 до 1500 |
200 |
42 х 1800 х 350 |
6,7 | |
|
от 0 до 1500 |
250 |
42 х 1800 х 400 |
7,3 | |
|
от 0 до 1500 |
300 |
42 х 1800 х 450 |
7,7 |
|
1 |
2 |
3 |
4 |
5 |
|
с цифровым отсчетным устройством двусторонние без глубиномера с цилиндрическими губками для внутренних измерений |
от 0 до 2000 |
150 |
42 х 2300 х 300 |
6,8 |
|
от 0 до 2000 |
200 |
42 х 2300 х 350 |
7,4 | |
|
от 0 до 2000 |
250 |
42 х 2300 х 400 |
7,8 | |
|
от 0 до 2000 |
300 |
42 х 2300 х 450 |
8,2 | |
|
от 0 до 3000 |
150 |
50 х 3300 х 300 |
9,7 | |
|
от 0 до 3000 |
200 |
50 х 3300 х 350 |
10,1 | |
|
от 0 до 3000 |
250 |
50 х 3300 х 400 |
10,5 | |
|
от 0 до 3000 |
300 |
50 х 3300 х 450 |
10,9 | |
|
с цифровым отсчетным устройством двусторонние без глубиномера с цилиндрическими и кромочными губками для внутренних измерений |
от 0 до 200 |
50 |
30 х 350 х 120 |
0,4 |
|
от 0 до 200 |
60 |
30 х 350 х 130 |
0,5 | |
|
от 0 до 200 |
75 |
30 х 350 х 150 |
0,6 | |
|
от 0 до 200 |
90 |
30 х 350 х 180 |
0,6 | |
|
от 0 до 250 |
60 |
30 х 400 х 140 |
0,7 | |
|
от 0 до 250 |
75 |
30 х 400 х 150 |
0,8 | |
|
от 0 до 250 |
90 |
30 х 400 х 180 |
0,90 | |
|
от 0 до 250 |
100 |
30 х 400 х 180 |
1,0 | |
|
от 0 до 300 |
60 |
30 х 450 х 140 |
0,8 | |
|
от 0 до 300 |
75 |
30 х 450 х 150 |
0,9 | |
|
от 0 до 300 |
90 |
30 х 450 х 180 |
1,0 | |
|
от 0 до 300 |
100 |
30 х 450 х 200 |
1,1 | |
|
от 0 до 300 |
125 |
30 х 450 х 215 |
1,2 | |
|
от 0 до 300 |
150 |
30 х 450 х 250 |
1,3 | |
|
от 0 до 400 |
100 |
30 х 550 х 200 |
1,2 | |
|
от 0 до 400 |
125 |
30 х 550 х 215 |
1,3 | |
|
от 0 до 400 |
150 |
30 х 550 х 250 |
1,4 | |
|
от 0 до 400 |
200 |
30 х 550 х 310 |
1,5 | |
|
от 0 до 500 |
100 |
30 х 650 х 200 |
1,4 | |
|
от 0 до 500 |
150 |
30 х 650 х 260 |
1,5 | |
|
от 0 до 500 |
200 |
30 х 650 х 320 |
2,4 | |
|
от 0 до 600 |
100 |
30 х 750 х 200 |
1,4 | |
|
от 0 до 600 |
150 |
30 х 750 х 260 |
1,5 | |
|
от 0 до 600 |
200 |
30 х 750 х 320 |
2,5 | |
|
от 0 до 800 |
125 |
31 х 750 х 240 |
2,7 | |
|
от 0 до 800 |
150 |
31 х 1000 х 260 |
2,8 | |
|
от 0 до 800 |
200 |
31 х 1000 х 310 |
2,9 | |
|
от 0 до 800 |
250 |
31 х 1000 х 390 |
4,9 |
|
1 |
2 |
3 |
4 |
5 |
|
с цифровым отсчетным устройством двусторонние без глубиномера с цилиндрическими и кромочными губками для внутренних измерений |
от 0 до 1000 |
125 |
31 х 1200 х 240 |
2,9 |
|
от 0 до 1000 |
150 |
31 х 1200 х 280 |
3,0 | |
|
от 0 до 1000 |
200 |
31 х 1200 х 310 |
3,1 | |
|
от 0 до 1000 |
250 |
31 х 1200 х 390 |
5,4 | |
|
от 0 до 1250 |
150 |
31 х 1500 х 260 |
3,3 | |
|
от 0 до 1250 |
200 |
31 х 1500 х 310 |
3,4 | |
|
от 0 до 1250 |
250 |
31 х 1500 х 380 |
5,9 | |
|
от 0 до 1250 |
300 |
31 х 1500 х 430 |
6,2 | |
|
от 0 до 1500 |
150 |
42 х 1700 х 280 |
6,5 | |
|
от 0 до 1500 |
200 |
42 х 1700 х 350 |
6,7 | |
|
от 0 до 1500 |
250 |
42 х 1700 х 380 |
7,3 | |
|
от 0 до 1500 |
300 |
42 х 1700 х 430 |
7,7 | |
|
от 0 до 2000 |
150 |
42 х 2300 х 280 |
6,8 | |
|
от 0 до 2000 |
200 |
42 х 2300 х 350 |
7,4 | |
|
от 0 до 2000 |
250 |
42 х 2300 х 380 |
7,8 | |
|
от 0 до 2000 |
300 |
42 х 2300 х 430 |
8,2 | |
|
с цифровым отсчетным устройством двусторонние без глубиномера с кромочными губками для внутренних измерений |
от 0 до 200 |
50 |
30 х 350 х 120 |
0,4 |
|
от 0 до 200 |
75 |
30 х 350 х 130 |
0,5 | |
|
от 0 до 200 |
90 |
30 х 350 х 150 |
0,6 | |
|
от 0 до 250 |
60 |
30 х 350 х 180 |
0,6 | |
|
от 0 до 250 |
75 |
30 х 400 х 140 |
0,7 | |
|
от 0 до 250 |
90 |
30 х 400 х 150 |
0,8 | |
|
от 0 до 250 |
60 |
30 х 400 х 180 |
0,9 | |
|
от 0 до 300 |
75 |
30 х 400 х 180 |
1,0 | |
|
от 0 до 300 |
90 |
30 х 450 х 140 |
0,8 | |
|
от 0 до 300 |
100 |
30 х 450 х 150 |
0,9 | |
|
от 0 до 300 |
125 |
30 х 450 х 180 |
1,0 | |
|
от 0 до 300 |
150 |
30 х 450 х 200 |
1,1 | |
|
от 0 до 400 |
100 |
30 х 450 х 215 |
1,2 | |
|
от 0 до 400 |
125 |
30 х 450 х 250 |
1,3 | |
|
от 0 до 400 |
150 |
30 х 550 х 200 |
1,2 | |
|
от 0 до 400 |
200 |
30 х 550 х 215 |
1,3 | |
|
от 0 до 500 |
100 |
30 х 550 х 250 |
1,4 | |
|
от 0 до 500 |
150 |
30 х 550 х 310 |
1,5 | |
|
от 0 до 500 |
200 |
30 х 650 х 310 |
2,4 | |
|
от 0 до 600 |
100 |
30 х 750 х 200 |
1,4 | |
|
от 0 до 600 |
150 |
30 х 750 х 260 |
1,5 |
|
1 |
2 |
3 |
4 |
5 |
|
с цифровым отсчетным устройством двусторонние без глубиномера с кромочными губками для внутренних измерений |
от 0 до 600 |
200 |
30 х 750 х 320 |
2,5 |
|
от 0 до 800 |
150 |
31 х 1000 х 260 |
2,8 | |
|
от 0 до 800 |
200 |
31 х 1000 х 310 |
2,9 | |
|
от 0 до 800 |
250 |
31 х 1000 х 390 |
4,9 | |
|
от 0 до 1000 |
125 |
31 х 1200 х 240 |
2,9 | |
|
от 0 до 1000 |
150 |
31 х 1200 х 280 |
3,0 | |
|
от 0 до 1000 |
200 |
31 х 1200 х 310 |
3,1 | |
|
от 0 до 1000 |
250 |
31 х 1200 х 390 |
5,4 | |
|
от 0 до 1250 |
150 |
31 х 1500 х 260 |
3,3 | |
|
от 0 до 1250 |
200 |
31 х 1500 х 310 |
3,4 | |
|
от 0 до 1250 |
250 |
31 х 1500 х 380 |
5,9 | |
|
от 0 до 1250 |
300 |
31 х 1500 х 430 |
6,2 | |
|
от 0 до 1500 |
150 |
42 х 1700 х 280 |
6,5 | |
|
от 0 до 1500 |
200 |
42 х 1700 х 350 |
6,7 | |
|
от 0 до 1500 |
250 |
42 х 1700 х 380 |
7,3 | |
|
от 0 до 1500 |
300 |
42 х 1700 х 430 |
7,7 | |
|
от 0 до 2000 |
150 |
42 х 2300 х 280 |
6,8 | |
|
от 0 до 2000 |
200 |
42 х 2300 х 350 |
7,4 | |
|
от 0 до 2000 |
250 |
42 х 2300 х 380 |
7,8 | |
|
от 0 до 2000 |
300 |
42 х 2300 х 430 |
8,2 | |
|
с цифровым отсчетным устройством односторонние без глубиномера |
от 0 до 150 |
40 |
30 х 300 х 90 |
0,3 |
|
от 0 до 150 |
75 |
30 х 300 х 130 |
0,4 | |
|
от 0 до 200 |
40 |
30 х 350 х 90 |
0,4 | |
|
от 0 до 200 |
75 |
30 х 350 х 130 |
0,5 | |
|
от 0 до 200 |
90 |
30 х 350 х 150 |
0,5 | |
|
от 0 до 250 |
60 |
30 х 400 х 120 |
0,6 | |
|
от 0 до 250 |
75 |
30 х 400 х 130 |
0,6 | |
|
от 0 до 250 |
90 |
30 х 400 х 150 |
0,7 | |
|
от 0 до 250 |
100 |
30 х 400 х 180 |
0,8 | |
|
от 0 до 250 |
150 |
30 х 400 х 220 |
0,9 | |
|
от 0 до 300 |
60 |
30 х 450 х 120 |
1,0 | |
|
от 0 до 300 |
75 |
30 х 450 х 130 |
0,8 | |
|
от 0 до 300 |
90 |
30 х 450 х 150 |
0,9 | |
|
от 0 до 300 |
100 |
30 х 450 х 180 |
1,0 | |
|
от 0 до 300 |
150 |
30 х 450 х 220 |
1,1 | |
|
от 0 до 400 |
100 |
30 х 550 х 180 |
1,2 | |
|
от 0 до 400 |
150 |
30 х 550 х 220 |
1,3 | |
|
от 0 до 400 |
200 |
30 х 550 х 300 |
1,2 |
|
1 |
2 |
3 |
4 |
5 |
|
с цифровым отсчетным устройством односторонние без глубиномера |
от 0 до 500 |
100 |
30 х 650 х 180 |
1,3 |
|
от 0 до 500 |
150 |
30 х 650 х 220 |
1,5 | |
|
от 0 до 500 |
200 |
30 х 650 х 300 |
2,4 | |
|
от 0 до 600 |
100 |
30 х 750 х 180 |
1,5 | |
|
от 0 до 600 |
150 |
30 х 750 х 220 |
1,6 | |
|
от 0 до 600 |
200 |
30 х 750 х 300 |
2,5 | |
|
от 0 до 800 |
100 |
30 х 1000 х 180 |
2,7 | |
|
от 0 до 800 |
125 |
30 х 1000 х 220 |
2,7 | |
|
от 0 до 800 |
150 |
30 х 1000 х 220 |
2,8 | |
|
от 0 до 800 |
200 |
30 х 1000 х 300 |
2,9 | |
|
от 0 до 800 |
250 |
30 х 1000 х 350 |
4,9 | |
|
от 0 до 1000 |
125 |
30 х 1200 х 220 |
2,9 | |
|
от 0 до 1000 |
150 |
30 х 1200 х 220 |
3,0 | |
|
от 0 до 1000 |
200 |
30 х 1200 х 300 |
3,1 | |
|
от 0 до 1000 |
250 |
30 х 1200 х 350 |
5,4 | |
|
от 0 до 1250 |
125 |
30 х 1500 х 220 |
3,3 | |
|
от 0 до 1250 |
150 |
30 х 1500 х 220 |
3,3 | |
|
от 0 до 1250 |
200 |
30 х 1500 х 300 |
3,4 | |
|
от 0 до 1250 |
250 |
30 х 1500 х 350 |
5,9 | |
|
от 0 до 1250 |
300 |
30 х 1500 х 400 |
6,2 | |
|
от 0 до 1500 |
125 |
30 х 1800 х 240 |
6,0 | |
|
от 0 до 1500 |
150 |
30 х 1800 х 250 |
6,4 | |
|
от 0 до 1500 |
200 |
30 х 1800 х 300 |
6,7 | |
|
от 0 до 1500 |
250 |
30 х 1800 х 350 |
7,3 | |
|
от 0 до 1500 |
300 |
30 х 1800 х 400 |
7,7 | |
|
от 0 до 2000 |
125 |
30 х 2300 х 230 |
6,5 | |
|
от 0 до 2000 |
150 |
30 х 2300 х 250 |
6,8 | |
|
от 0 до 2000 |
200 |
30 х 2300 х 300 |
7,4 | |
|
от 0 до 2000 |
250 |
30 х 2300 х 350 |
7,8 | |
|
от 0 до 2000 |
300 |
30 х 2300 х 400 |
8,2 | |
|
от 0 до 3000 |
150 |
30 х 3300 х 250 |
9,7 | |
|
от 0 до 3000 |
200 |
30 х 3300 х 300 |
10,1 | |
|
от 0 до 3000 |
250 |
30 х 3300 х 350 |
10,5 | |
|
от 0 до 3000 |
300 |
30 х 3300 х 400 |
10,9 | |
|
от 0 до 4000 |
200 |
30 х 4300 х 330 |
17,5 | |
|
от 0 до 4000 |
250 |
30 х 4300 х 380 |
17,9 | |
|
от 0 до 4000 |
300 |
30 х 4300 х 430 |
18,3 |
|
1 |
2 |
3 |
4 |
5 |
|
с цифровым |
от 0 до 150 |
40 |
20 х 250 х 90 |
0,4 |
|
отсчетным |
от 0 до 200 |
50 |
30 х 300 х 100 |
0,5 |
|
устройством двусторонние с глубиномером для левшей |
от 0 до 300 |
60 |
30 х 410 х 110 |
0,6 |
|
с цифровым |
от 0 до 100 |
30 |
20 х 200 х 80 |
0,3 |
|
отсчетным |
от 0 до 150 |
40 |
20 х 250 х 90 |
0,4 |
|
устройством |
от 0 до 200 |
50 |
30 х 300 х 100 |
0,5 |
|
двусторонние с глубиномером с заостренными губками |
от 0 до 300 |
60 |
30 х 410 х 110 |
0,6 |
|
с цифровым |
от 0 до 150 |
40 |
20 х 250 х 90 |
0,4 |
|
отсчетным |
от 0 до 200 |
50 |
30 х 300 х 100 |
0,5 |
|
устройством двусторонние с глубиномером с ножевидными губками |
от 0 до 300 |
60 |
30 х 410 х 110 |
0,6 |
|
с цифровым |
от 0 до 150 |
40 |
20 х 250 х 90 |
0,4 |
|
отсчетным |
от 0 до 200 |
50 |
30 х 300 х 100 |
0,5 |
|
устройством двусторонние с глубиномером с тонкими губками |
от 0 до 300 |
60 |
30 х 410 х 110 |
0,6 |
