Номер по Госреестру СИ: 96321-25
96321-25 Комплексы термометрические многодиапазонные цифровые
(КТМЦ)
Назначение средства измерений:
Комплексы термометрические многодиапазонные цифровые КТМЦ (далее - КТМЦ) предназначены для измерений, регистрации, длительного хранения и передачи в цифровой форме распределения температуры в скважине.
Внешний вид.
Комплексы термометрические многодиапазонные цифровые
Рисунок № 1
Внешний вид.
Комплексы термометрические многодиапазонные цифровые
Рисунок № 2
Общие сведения
Дата публикации - 05.09.2025
Срок свидетельства - 03.09.2030
Номер записи - 838905bf-ded7-6d33-a7fa-5945fec730b9
ID в реестре СИ - 1426565
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Инновационная технологическая лаборатория»
Страна - РОССИЯ
Населенный пункт - 625022, Тюменская область, г. Тюмень, ул. Ю. - Р. Г. Эрвье, д. 28, к. 3, кв. 3
Уведомление о начале осуществления предпринимательской деятельности -
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1877 от 2025.09.03 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Комплексы термометрические многодиапазонные цифровые (КТМЦ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Инновационная технологическая лаборатория»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96321-25 03.09.2030 |
Комплексы термометрические многодиапазонные цифровые, КТМЦ Общество с ограниченной ответственностью «Инновационная технологическая лаборатория» (РОССИЯ 625022, Тюменская область, г. Тюмень, ул. Ю. - Р. Г. Эрвье, д. 28, к. 3, кв. 3) |
ОТ МП |
5 лет |
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Комплексы термометрические многодиапазонные цифровые (КТМЦ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы термометрические многодиапазонные цифровые (КТМЦ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КТМЦ оснащены встроенным ПО. Внутреннее ПО записывается на контроллер и программируется на заводе-изготовителе.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО предусмотрен трёхуровневый разграниченный доступ по паролям («Пользователь», «Сервис», «ЦСМ»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Программное обеспечение КТМЦ |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 2.1.4 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации КТМЦ типографским способом и на информационную табличку методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.4 «Устройство и работа» документа КТМЦ 023160.01.РЭ «Комплексы термометрические многодиапазонные цифровые КТМЦ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ГОСТ 25358-2020 «Грунты. Метод полевого определения температуры»;
ТУ 26.51.70-001-56326726-2024 «Комплексы термометрические многодиапазонные цифровые КТМЦ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Инновационная технологическая лаборатория»
(ООО «ИнТехЛаб») ИНН 7203578167
Юридический адрес: 625022, Тюменская область, г. Тюмень, ул. Ю.-Р.Г.Эрвье, д. 28 к. 3, кв. 3
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе»(ФБУ «Тюменский ЦСМ»)
Адрес: 625027, Тюменская область, г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
Web-сайт: littps://TiicM.p(()
E-mail: info@csm72.ru
Правообладатель
Общество с ограниченной ответственностью «Инновационная технологическая лаборатория»
(ООО «ИнТехЛаб») ИНН 7203578167
Юридический адрес: 625022, Тюменская область, г. Тюмень, ул. Ю.-Р.Г.Эрвье, д. 28 к. 3, кв. 3
КТМЦ представляют собой последовательно соединённые общим кабелем температурные датчики, контроллер. Датчики располагаются в соответствии с ГОСТ 25358-2020, либо в соответствии со спецификацией заказчика. В качестве датчиков используются первичные преобразователи температуры с цифровым выходом соединённых параллельно, помещённые в оплётку из полиэстера и далее в силиконовую изоляцию обеспечивая герметичность и защиту от влаги и загрязнений. Контроллер на базе многоядерного процессора, со встроенной памятью до 520 кб и возможность расширения flash памятью до 1 Гб, встроенным программным обеспечением (далее - ПО), разработанным ООО «ИнТехЛаб» преобразует данные из протокола 1WIRE в RS-485 (Modbus RTU) либо Wi-Fi (HTTP (UDP/TCP), GSM, LoRaWAN 868МГц с учётом исполнения комплекса, для дальнейшей передачи.
Принцип действия КТМЦ основан на преобразовании температуры, воздействующей на чувствительные элементы датчиков, в цифровой код. Контроллер в своей энергонезависимой памяти содержит индивидуальные калибровочные коэффициенты на каждый датчик. Контроллер на базе многоядерного процессора, со встроенной памятью обрабатывает данные и передаёт значения с учётом калибровочных поправок при их наличии. Питание КТМЦ осуществляется от внешнего источника питания или от батарейного блока в зависимости от исполнения.

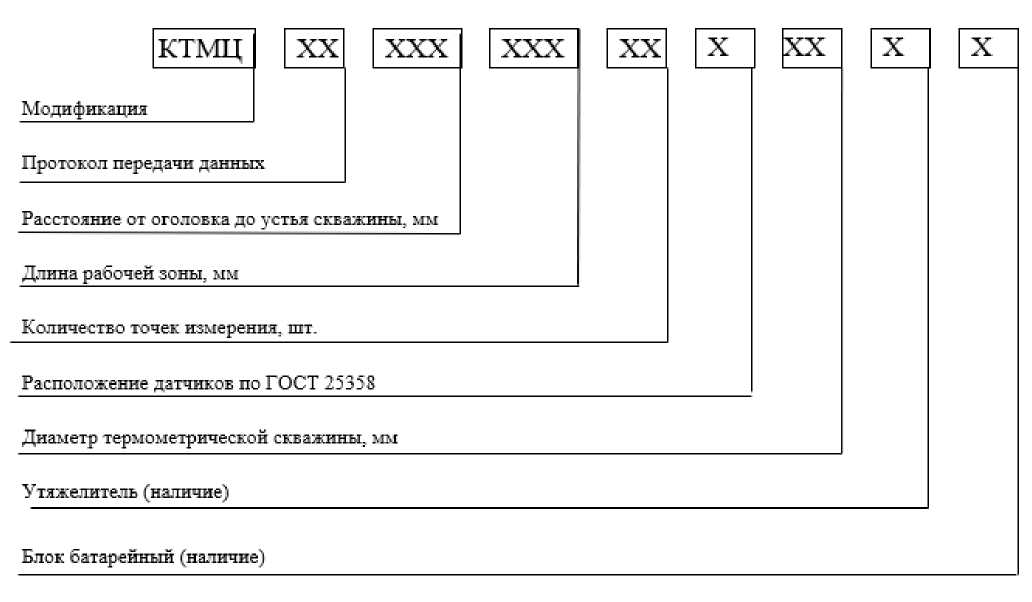

Схема условного обозначения КТМЦ приведена на рисунке 1.
Рисунок 1 - Схема условного обозначения КТМЦ
Заводской номер в виде цифрового обозначения наносится на информационную табличку методом лазерной гравировки, закреплённую на корпусе блока контроллера. Конструкция КТМЦ не предусматривает нанесения знака поверки на средство измерений. Пломбирование КТМЦ не предусмотрено.

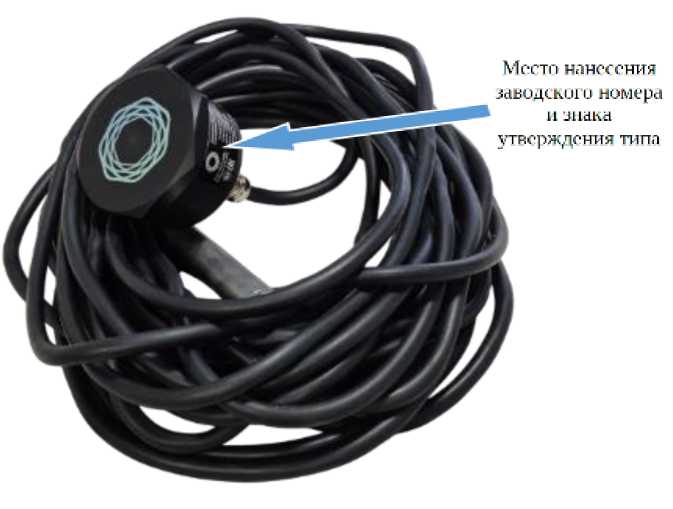

Фотография общего вида КТМЦ с указанием места нанесения заводского номера приведена на рисунке 2.
Место нанесения
утверждения типа
заводского номера и оиаье
Рисунок 2 - Общий вид КТМЦ с указанием места нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -55 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность измерений, °С |
0,01 |
|
Показатель тепловой инерции, с, не более |
20 |
|
Количество датчиков измерения температуры |
от 1 до 137 |
|
Длина измерительного шлейфа, м, не более |
250 |
|
Диаметр измерительного шлейфа, мм, не более |
9 |
|
Диаметр измерительного шлейфа в месте установки датчика, мм, не более |
15 |
|
Масса, кг, не более |
45 |
|
Расстояние между датчиками измерения температуры, мм |
в соответствии с ГОСТ 25358-2020 или по требованиям заказчика |
|
Напряжение питания, В |
от 3,6 до 5,0 |
|
Потребляемый ток, мА не более Режим измерений и передачи показаний |
80 |
|
Режим фоновых измерений |
40 |
|
Режим сна |
0,1 |
|
Вид климатического исполнения, обозначение по ГОСТ 15150-69 |
У1, УХЛ1 |
|
Степень защиты от воздействия пыли и воды, обозначение по ГОСТ 14254-2015 |
IP68 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
100 000 |
|
Средний срок службы, лет, не менее |
10 |
