Номер по Госреестру СИ: 96330-25
96330-25 Манометры
()
Назначение средства измерений:
Манометры предназначены для измерений избыточного давления газов.
Внешний вид.
Манометры
Рисунок № 1
Общие сведения
Дата публикации - 05.09.2025
Срок свидетельства - 04.09.2030
Номер записи - 2472e441-fdca-31c2-a97d-b64f81bc6791
ID в реестре СИ - 1426556
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Ayon Safety (Shanghai) Co., Ltd.
Страна - КИТАЙ
Населенный пункт - No. 19-21, Wentao Road, Lutoushi Village, Xiangyang Town, Liushi Town, Yueqing City, Zhejiang Province
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1895 от 2025.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Манометры ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Ayon Safety (Shanghai) Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96330-25 04.09.2030 |
Манометры, Ayon Safety (Shanghai) Co., Ltd. (КИТАЙ No. 19-21, Wentao Road, Lutoushi Village, Xiangyang Town, Liushi Town, Yueqing City, Zhejiang Province) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Манометры ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Манометры ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Устройство и работа» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
AYSF-1227 «Манометры. Стандарт предприятия Ayon Safety (Shanghai) Co., Ltd. Техническая документация изготовителя»
Правообладатель
Ayon Safety (Shanghai) Co., Ltd., Китай
Юридический адрес: Room 2607, No. 1088 New Jinqiao Road, Pudong District, Shanghai, P.R. China
Изготовитель
Ayon Safety (Shanghai) Co., Ltd., КитайЮридический адрес: Room 2607, No. 1088 New Jinqiao Road, Pudong District, Shanghai, P.R. China
Адрес места осуществления деятельности: No. 19-21, Wentao Road, Lutoushi Village, Xiangyang Town, Liushi Town, Yueqing City, Zhejiang Province, P.R. China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Российская Федерация, Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента - трубчатой пружины (трубки Бурдона).
Конструктивно манометры состоят из корпуса, внутри которого находится чувствительный элемент, соединенный через передаточный механизм со стрелкой, острый конец которой перемещается по окружности шкалы манометра. Под воздействием измеряемого давления чувствительный элемент деформируется и с помощью передаточного механизма преобразуется перемещение стрелки относительно шкалы циферблата манометра.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, разделяемых точкой, наносится на шкалу манометра способом термопечати.
Нанесение знака поверки на преобразователи не предусмотрено.
Пломбирование манометра не предусмотрено.
Общий вид манометров представлен на рисунке 1.
Место нанесения серийного номера

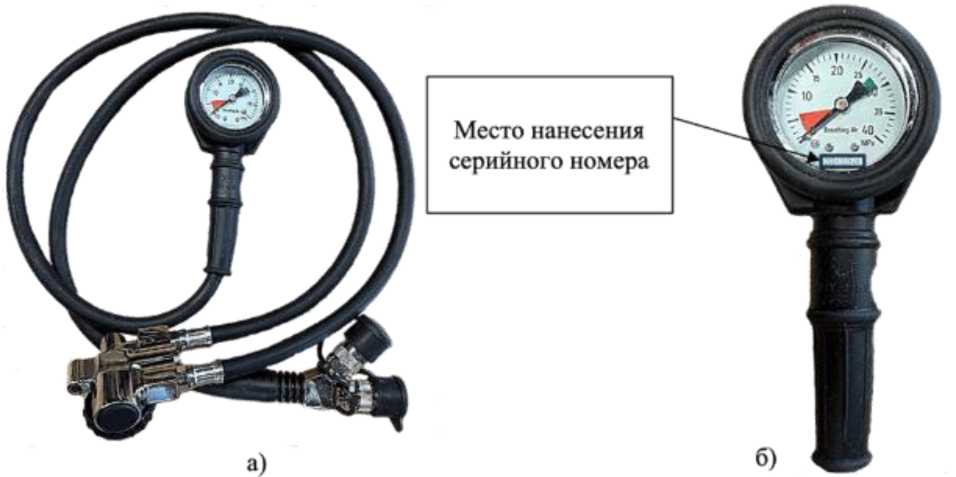

Рисунок 1 - Общий вид манометров: а) вид манометра с удлинительным шлангом и соединительным приспособлением; б) место нанесения серийного номера
Т а б л и ц а 4 -
|
Наименование |
Обозначение |
Количество |
|
Манометр |
- |
1 шт. |
|
Паспорт |
1 экз. |
Метрологические характеристики приведены в таблице 1, технические характеристики приведены в таблице 2.
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, МПа |
от 7 до 30 |
|
Пределы допускаемой основной абсолютной погрешности измерений давления, МПа |
±0,6 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений давления, вызванной изменением температуры окружающей среды от нормальных условий (от +15 °С до +25 °С), на каждые 10 °С, МПа |
±0,14 |
|
П р и м е ч а н и е - Основная и дополнительная погрешности измерений суммируются алгебраически. | |
Т а б л и ц а 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний, МПа |
от 0 до 40 |
|
Габаритные размеры 1), мм, не более: - длина |
165 |
|
- ширина |
70 |
|
- высота |
35 |
|
Масса !), кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность (при температуре +35 °С), %, не более |
100 |
|
- атмосферное давление, кПа |
от 84 до 130 |
|
|( Указаны предельные значения габаритных размеров и |
массы, без учета |
|
удлинительного шланга и соединительного приспособления. |
Т а б л и ц а 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
29 000 |
|
П р и м е ч а н и е - При условии соблюдения правил монтажа и технического обслуживания, регламентируемого изготовителем. | |
