Номер по Госреестру СИ: 96338-25
96338-25 Источники питания постоянного тока
(АКИП-1190)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1190 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Общие сведения
Дата публикации - 05.09.2025
Срок свидетельства - 04.09.2030
Номер записи - df33db1a-2582-f1c6-67cd-f8ccca118c80
ID в реестре СИ - 1426548
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-1190/1,
Производитель
Изготовитель - Hunan Next Generation Instrumental Т&СTech. Co.,Ltd.
Страна - КИТАЙ
Населенный пункт - No. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1895 от 2025.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Источники питания постоянного тока (АКИП-1190)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hunan Next Generation Instrumental Т&СTech. Co.,Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96339-25 04.09.2030 |
Источники питания постоянного тока, АКИП-1189 Hunan Next Generation Instrumental Т&СTech. Co.,Ltd. (КИТАЙ No. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province) |
ОТ МП |
2 года |
|
96338-25 04.09.2030 |
Источники питания постоянного тока, АКИП-1190 Hunan Next Generation Instrumental Т&СTech. Co.,Ltd. (КИТАЙ No. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province) |
ОТ МП |
2 года |
|
96337-25 04.09.2030 |
Источники питания постоянного тока, АКИП-1191 Hunan Next Generation Instrumental Т&СTech. Co.,Ltd. (КИТАЙ No. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province) |
ОТ МП |
2 года |
Кто поверяет Источники питания постоянного тока (АКИП-1190)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Источники питания постоянного тока (АКИП-1190)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
GR01 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на лицевую панель источников в месте, указанном на рисунке 1, и на титульный лист РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах измерений) приведены в разделе «Основные функции» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Источники питания постоянного тока АКИП-1190. Стандарт предприятия
Правообладатель
Hunan Next Generation Instrumental Т&С Tech. Co.,Ltd., Китай
Адрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Правообладатель
Hunan Next Generation Instrumental Т&С Tech. Co.,Ltd., Китай
Адрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Источники представляют собой электронные устройства средней мощности, выполненные в виде моноблока в металлическом корпусе настольного исполнения. На передней панели расположены дисплей, клавиши управления и клеммы выходного напряжения. Разъемы для подключения питания источника и разъем для связи с персональным компьютером через интерфейс RS232/RS485, Ethernet расположены на задней панели.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в регулируемое стабилизированное напряжение постоянного тока и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение постоянного тока и сила постоянного тока измеряются и отображаются на встроенном цифровом дисплее. По принципу действия источники относятся к импульсным источникам питания.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): АКИП-1190/1, АКИП-1190/2.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на боковую панель источников.
Общий вид источников представлен на рисунке 1. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 2. Место нанесения знака поверки представлено на рисунке 3.
Место нанесения знака утверждения типа
ИСТОЧНИК ПИТАНИЙ MOHMlWZ постоянного том ыином
Save
Рисунок 1 - Общий вид источников АКИП-1190
— f
Место пломбирования от несанкционированного доступа
Место нанесения заводского номера
/

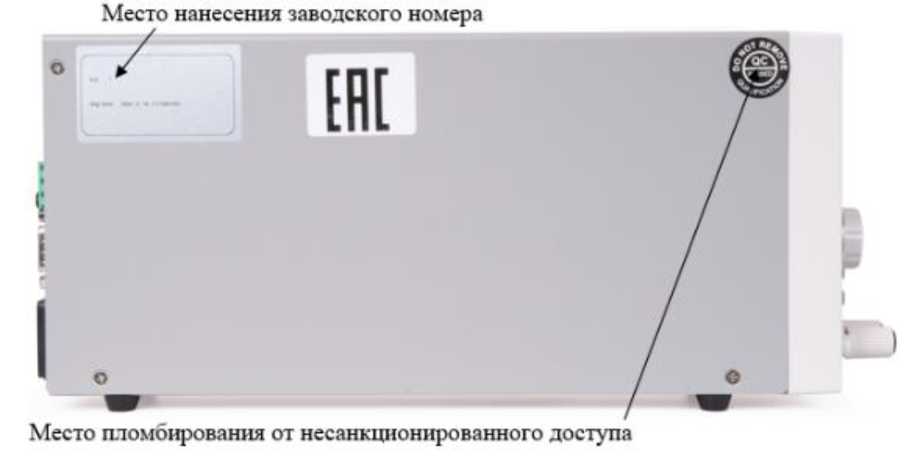

Рисунок 2 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа

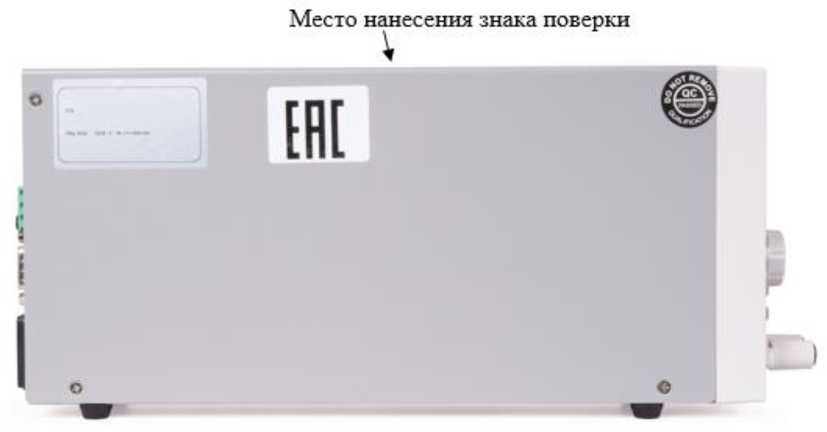

Рисунок 3 - Место нанесения знака поверки
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-11901) |
1 шт. |
|
Руководство по эксплуатации на CD диске |
- |
1 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
1) В зависимости от модификации | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведения напряжения постоянного тока, В: АКИП-1190/1 |
от 0 до 80 |
|
АКИП-1190/2 |
от 0 до 80 |
|
Диапазон воспроизведения силы постоянного тока, А: АКИП-1190/1 |
от 0 до 6 |
|
АКИП-1190/2 |
от 0 до 8 |
|
Максимальная выходная мощность, Вт: АКИП-1190/1 |
100 |
|
АКИП-1190/2 |
200 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности воспроизведений и измерений напряжения постоянного тока, В: АКИП-1190/1 АКИП-1190/2 |
±(0,0005/U+0,010) |
|
Пределы допускаемой абсолютной погрешности воспроизведений и измерений силы постоянного тока тока, А: АКИП-1190/1 АКИП-1190/2 |
±(0,002-I +0,002) ±(0,002-I +0,005) |
|
Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников, В: АКИП-1190/1 АКИП-1190/2 |
±(0,0001-U+0,003) |
|
Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке, мВ: при изменении силы тока нагрузки, В: АКИП-1190/1 АКИП-1190/2 |
±20 ±30 |
|
Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания, А: АКИП-1190/1 АКИП-1190/2 |
±(0,001-1+0,005) |
|
Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке, мА: силы тока при изменении напряжения на нагрузке, А: АКИП-1190/1 АКИП-1190/2 |
±10 |
|
Примечания: U - воспроизводимое значение напряжения постоянного тока, В I - воспроизводимое значение силы постоянного тока, А | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 207 до 253 |
|
Частота напряжения питания, Г ц |
от 47 до 63 |
|
Масса, кг, не более |
1,8 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
55х140х323 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от +10 до +40 от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
