Номер по Госреестру СИ: 96053-25
96053-25 Дозатор весовой автоматический дискретного действия
(FS-T10K)
Назначение средства измерений:
Дозатор весовой автоматический дискретного действия FS-T10K (далее - дозатор) предназначен для автоматического дозирования жидких материалов.

Внешний вид.
Дозатор весовой автоматический дискретного действия
Рисунок № 1

Внешний вид.
Дозатор весовой автоматический дискретного действия
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) дозаторов является встроенным и метрологически значимым.
Конструкция дозатора исключает возможность несанкционированного влияния на ПО и измерительную информацию без применения специализированного оборудования производителя.
Нормирование метрологических характеристик проведено с учетом применения ПО. Идентификационные данные ПО отображаются на дисплее шкафа управления и доступны для просмотра при включении дозатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FS-T10 FILL |
|
Номер версии (идентификационный номер) ПО |
7.07 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п.2.5 «Использование по назначению» документа «Дозатор весовой автоматический дискретного действия FS-T10K. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Правообладатель
«Feige GmbH, Abfulltechnik», Германия
Адрес: Rogen 6a D-23843 Bad Oldesloe, Germany
Телефон: +49-4531-89090
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2, литера А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
«Feige GmbH, Abfulltechnik», Германия
Адрес: Rogen 6a D-23843 Bad Oldesloe, Germany
Телефон: +49-4531-89090
Принцип действия дозатора основан на преобразовании деформации упругого элемента тензорезисторного весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, с последующим аналого-цифровым преобразованием и обработкой данных с дальнейшим определением значения массы дозируемого материала и выводом результата дозирования на устройство индикации.
Конструктивно дозатор состоит из металлической рамы, П-образной грузоприемной платформы и шкафа управления. К раме крепится наливная труба с клапаном дозирующего устройства и шкаф управления. Шкаф управления состоит из весоизмерительного прибора с цифровым дисплеем, функциональной клавиатурой и кнопками управления. Дозирование осуществляется через наливную трубу в тару, устанавливаемую на грузоприемную платформу, и регулируется зазором между трубой и клапаном дозирующего устройства.
В состав грузоприемной платформы входят четыре датчика весоизмерительные SB, модели SB4 производства фирмы «Flintec GmbH», Германия (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63476-16).
Дозатор является двухинтервальным и имеет два интервала взвешивания.
Маркировочная табличка закреплена на лицевой панели шкафа управления и содержит следующие сведения (нанесенные методом печати):
-
- наименование и обозначение модификации;
-
- заводской номер;
-
- номинальная минимальная доза (Minfill);
-
- наибольший предел (Max);
-
- цена деления шкалы (d);
-
- наименование производителя;
-
- год изготовления.
К настоящему типу средств измерений относится дозатор весовой автоматический дискретного действия FS-T10K c заводским номером 063652.
Терминология и наименование метрологических характеристик приведены в соответствии с ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний».
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочную табличку в месте, указанном на рисунке 2.
Пломбирование и нанесения знака поверки на средство измерений не предусмотрено.
Общий вид дозатора представлен на рисунке 1. Место нанесения маркировочной таблички представлено на рисунке 2.

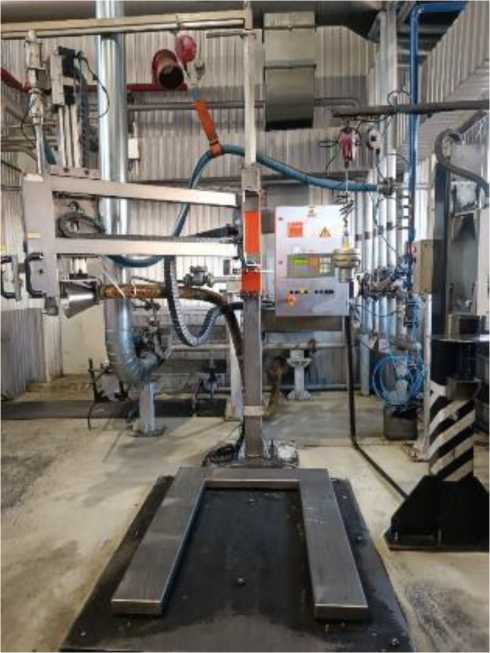

Рисунок 1 - Общий вид дозатора
Место нанесения заводского номера

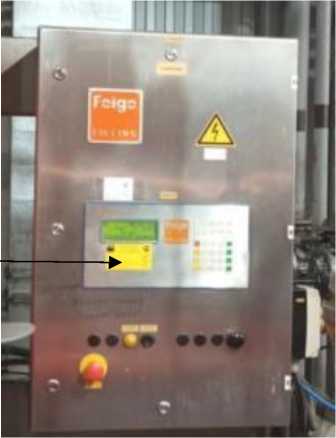

Рисунок 2 - Общий вид шкафа управления с указанием места расположения маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольший предел, (Max), кг |
600/1500 |
|
Номинальная минимальная доза (Minfill), кг |
160 |
|
Цена деления шкалы, d, кг |
0,2/0,5 |
|
Максимально допускаемое относительное отклонение массы каждой дозы от среднего значения, при первичной (при периодической) поверке (MPD), % |
±0,16 (±0,2) |
|
Максимально допускаемая относительная погрешность заданного значения дозы (погрешность установки) (MPSE), % |
±0,2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 343 до 418 от 49 до 51 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
4000х1185х4500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
