Наименование

Обозначение

Количество, шт.

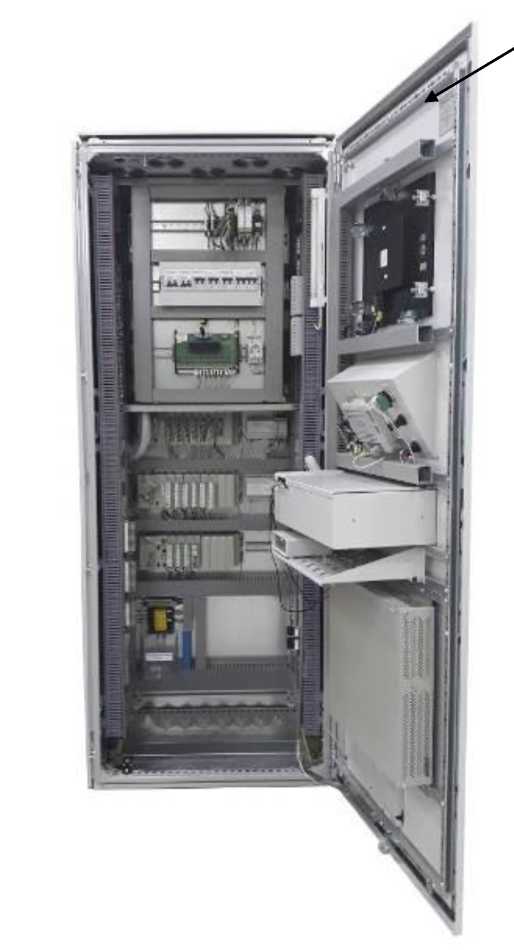

Система автоматического управления газораспределительной станцией

РИУС-ГРС

1 (в заказной комплектации)

Комплект ЗИП

-

1

Руководство по эксплуатации

ВСУР.421000.000-00.00 РЭ

1

Формуляр

ВСУР.421000.000-00.00 ФО

1

«Системы автоматического управления газораспределительной станцией РИУС-ГРС Методика поверки»

-

1

Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов

Пределы допускаемой основной приведенной погрешности, % ¹

Пределы допускаемой дополнительной приведенной погрешности в диапазоне рабочих условий эксплуатации, % ¹

1

2

3

Типы и диапазоны измерений аналоговых входных сигналов:

Сила постоянного тока²: от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА

±0,2

±0,1

Напряжение постоянного тока²: от -75 до 75 мВ от 0 до 75 мВ от -50 до 50 мВ от -20 до +20 мВ от 0 до 50 мВ от 0 до 20 мВ

от 0 до 1 В

от 0 до 10 В

от -10 до +10 В

±0,2

±0,1

Сигналы от термопреобразователей сопротивления (ТС) 50М; 100М: от -180 до +100°С от 0 до 200 °С от 0 до 100 °С

±0,2

±0,1

Сигналы от ТС 50П; 100П: от -200 до +100 °С от 0 до 750 °С от 0 до 300 °С

±0,2

±0,1

Сигналы от ТС Pt100: от -200 до +100°С от 0 до 750 °С от 0 до 300 °С

±0,2

±0,1

Сигналы от термопар типа К³: от -150 до +1300 °С от -150 до +300 °С

±0,2

±0,1

1

2

3

Типы и диапазоны формирования аналоговых выходных сигналов:

Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА

±0,2

±0,1

Напряжение постоянного тока: от 0 до 10 В от 0 до 20 В от -10 до +10 В

±0,2

±0,1

Примечания:

• 1 - Нормирующим значением для расчета характеристики погрешности является значение разницы верхней и нижней границ выбранного диапазона преобразования входного (выходного) сигнала.

• 2 - Результаты измерений могут отображаться в единицах физических величин -параметров газораспределительной станции.

• 3 - Характеристики погрешности указаны без учета погрешности автоматической компенсации температуры холодного спая.

Нормальные условия эксплуатации:

• - температура окружающей среды, °С                              от +10 до +25

• - относительная влажность, %                                        от 30 до 80

• - атмосферное давление, кПа                                          от 84 до 106

Наименование характеристики

Значение

Параметры основного источника питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 187 до 242

от 46 до 65

Параметры резервного источника питания:

- напряжение постоянного тока, В

от 187 до 242

или

от 94 до 121

или

- напряжение переменного тока с частотой от 46 до 65 Гц, В

от 187 до 242

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность окружающего воздуха при температуре окружающего воздуха +35 °С без конденсации влаги, %

• - атмосферное давление, кПа

от +5 до +50

от 30 до 80

от 84 до 106

Примечание - габаритные размеры и потребляемая мощность определяются конкретным проектом.

Наименование характеристики

Значение

Средний срок службы, лет

15

Средняя наработка на отказ, ч

50000
