Сведения о средстве измерений: 96058-25 Система измерений количества и показателей качества нефти № 922 ПСП "Находка". Резервная схема учета

Номер по Госреестру СИ: 96058-25
96058-25 Система измерений количества и показателей качества нефти № 922 ПСП "Находка". Резервная схема учета
()

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 922 ПСП «Находка». Резервная схема учета (далее - СИКН РСУ) предназначена для автоматизированных измерений массы и показателей качества нефти.

сертификация программного обеспечения

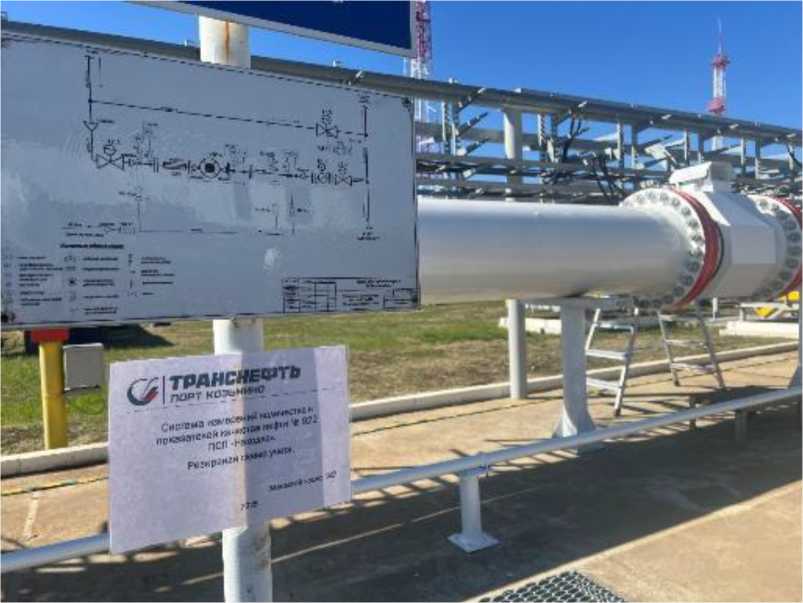

Внешний вид. Система измерений количества и показателей качества нефти № 922 ПСП
Внешний вид.
Система измерений количества и показателей качества нефти № 922 ПСП "Находка". Резервная схема учета
Рисунок № 1

Общие сведения

Дата публикации - 13.08.2025
Срок свидетельства -
Номер записи - 9ccccbfc-735b-4302-f165-52298e3af865
ID в реестре СИ - 1426535
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Транснефть – Порт Козьмино"
Страна - РОССИЯ
Населенный пункт - 692941, Приморский край, г. Находка, ул. Нижне-Набережная (поселок Врангель мкр.), д. 78
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - CR_3 Поверители СИ

Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.

Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1618 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 922 ПСП "Находка". Резервная схема учета ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Транснефть – Порт Козьмино"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96058-25

 Система измерений количества и показателей качества нефти № 922 ПСП "Находка". Резервная схема учета,
Общество с ограниченной ответственностью "Транснефть – Порт Козьмино" (РОССИЯ 692941, Приморский край, г. Находка, ул. Нижне-Набережная (поселок Врангель мкр.), д. 78) 		ОТ
МП 		1 год
Отчет - V_6 Распределение средств измерений по краям, регионам, городам

Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.

Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.

Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 922 ПСП "Находка". Резервная схема учета ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
(RA.RU.311500)
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Система измерений количества и показателей качества нефти № 922 ПСП "Находка". Резервная схема учета ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) СИКН РСУ обеспечивает реализацию функций СИКН РСУ. Защита ПО СИКН РСУ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    ПО СИКН РСУ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН РСУ приведены в таблице 2.

    Таблица 2 - Идентификационные данные ПО СИКН РСУ

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogC onverter. app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Продолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти №  922

    ООО «Транснефть - Порт Козьмино», свидетельство об аттестации методики (метода) измерений № 521-RA.RU.312546-2025 от 08.04.2025.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.1.1

    Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть - Порт Козьмино» (ООО «Транснефть - Порт Козьмино»)

    ИНН 2508081814

    Юридический адрес: 692941, Приморский край, г. Находка, ул. Нижне-Набережная (поселок Врангель мкр.), д. 78

    Изготовитель

    Общество с ограниченной ответственностью «Транснефть - Порт Козьмино»
    (ООО «Транснефть - Порт Козьмино»)
    ИНН 2508081814
    Адрес: 692941, Приморский край, г. Находка, ул. Нижне-Набережная (поселок Врангель мкр.), д. 78

    Испытательный центр


    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00
    Факс: (495) 950-85-97
    W eb-сайт: https://metrology.transneft.ru/
    E-mail: cmo@cmo.transneft.ru

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть - Порт Козьмино» (ООО «Транснефть - Порт Козьмино»)
    ИНН 2508081814
    Юридический адрес: 692941, Приморский край, г. Находка, ул. Нижне-Набережная (поселок Врангель мкр.), д. 78

    Принцип действия СИКН РСУ основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователя объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления и объемной доли воды в нефти, определенной в лаборатории.

    СИКН РСУ, заводской № 922, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН РСУ и эксплуатационными документами на ее компоненты.

    СИКН РСУ состоит из:

    • - узла резервной схемы учета (УРСУ), включающий в себя одну измерительную линию;

    • - блока измерений показателей качества нефти (далее - БИК) (из состава основной схемы учета СИКН № 922);

    • - установки трубопоршневой поверочной двунаправленной (из состава основной схемы учета СИКН № 922);

    • - системы обработки информации (СОИ).

    В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

    В составе СИКН РСУ применены средства измерений (СИ) утвержденных типов, которые указаны в таблице 1.

    Таблица 1 - Состав СИКН РСУ

    Наименование и тип СИ

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода жидкости ультразвуковые DFX-MM, модели DFX24 (далее - УЗР)

    79419-20

    Датчики температуры 644, 3144Р

    39539-08

    Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ моделей 65-244, 65-644, 65-3144, 65-3244, модели 65-644

    27129-04

    Преобразователи давления измерительные 3051

    14061-15

    Преобразователи давления измерительные 3051

    14061-10

    Преобразователи давления измерительные 3051

    14061-04

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Датчики давления Агат- 100МТ

    74779-19

    Преобразователи давления измерительные АИР-20/М2, модификации АИР-20/М2-Н

    63044-16

    Преобразователи плотности жидкости «ТН-Плотномер-25-6,3»

    77871-20*

    Преобразователи плотности жидкости измерительные (мод. 7835) (далее - ПП)

    15644-06

    Влагомеры нефти поточные УДВН-1пм (далее - ВН)

    14557-10*

    14557-05**

    Преобразователи плотности и вязкости жидкости измерительные (мод. 7829) (далее - ПВ)

    15642-06

    Установка поверочная трубопоршневая двунаправленная (далее - ТПУ)

    20054-06

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    * Применяется при температуре нефти от +5 до +40 °С. ** Применяется при температуре нефти от +2 до +30 °С.

    В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефти утвержденных типов.

    СИКН РСУ обеспечивает выполнение следующих основных функций:

    • - автоматические измерения массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;

    • - автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории или по результатам измерений объемной доли воды в блоке измерений показателей качества нефти с применением влагомеров;

    • - измерения давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;

    • - автоматические измерения показателей качества нефти;

    • - проведение поверки и контроля метрологических характеристик (КМХ) УЗР с применением ТПУ, регистрационный номер в Федеральном информационном фонде 20054-06 и турбинных преобразователей расхода, входящих в состав основной схемы учета или передвижной ТПУ 1-го разряда;

    - проведение КМХ преобразователей плотности, влагомеров, преобразователей вязкости на месте эксплуатации без прекращения учетных операций;

    - автоматический и ручной отбор проб;

    - автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;

    - защиту информации от несанкционированного доступа программными средствами;

    - регистрацию и хранение результатов измерений, формирование отчетов. Пломбирование СИКН РСУ не предусмотрено.

    Заводской номер СИКН РСУ нанесен типографским способом на информационную табличку, представленной на рисунке 1, закрепленную на площадке СИКН РСУ. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН РСУ не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 922 ПСП

    Рисунок 1 - Информационная табличка СИКН РСУ


    Таблица 6 - Комплектность СИКН РСУ

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерений количества и показателей качества нефти № 922 ПСП «Находка». Резервная схема учета

    -

    1 шт.

    Инструкция по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 3 - Метрологические характеристики СИКН РСУ

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти через СИКН РСУ*, м3/ч

    от 3400 до 7700

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН РСУ и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Технические характеристики СИКН РСУ

    Наименование характеристики

    Значение

    Измеряемая среда

    нефть по

    ГОСТ Р 51858-2002

    «Нефть. Общие технические условия»

    Диапазон избыточного давления нефти, МПа

    от 0,17 до 4,0

    Физико-химические свойства измеряемой среды:

    - вязкость кинематическая в рабочем диапазоне темпера-

    туры, мм2/с (сСт)

    от 5,0 до 36,0

    - плотность нефти в рабочем диапазоне температуры,

    кг/м3

    от 830,0 до 860,0

    - температура перекачиваемой нефти, °С

    от +2,0 до +40,0

    - массовая доля воды, %, не более

    1,0

    - массовая концентрация хлористых солей, мг/дм3,

    не более

    900

    - массовая доля механических примесей, %, не более

    0,05

    Содержание свободного газа

    не допускается

    Продолжение таблицы 4

    Наименование характеристики

    Значение

    Режим работы СИКН РСУ

    периодический, автоматизированный

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380±38 (трехфазное);

    220±22 (однофазное)

    50±1

    Условия эксплуатации:

    • - температура окружающего воздуха, оС

    • - температура воздуха внутри помещений в холодное время года, °С:

    а) помещение БИК;

    б) помещение для ЭПУ;

    в) помещения для размещения оборудования СОИ РСУ

    и системы распределения электроэнергии

    от -26,5 до +37

    не ниже 5

    не ниже 10

    от 22 до 24

    Таблица 5 - Показатели надежности СИКН РСУ

    Наименование характеристики

    Значение

    Срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
