Сведения о средстве измерений: 96061-25 Комплекс обнаружения начальной стадии подземных пожаров

Номер по Госреестру СИ: 96061-25
96061-25 Комплекс обнаружения начальной стадии подземных пожаров
(КОНСПП)

Назначение средства измерений:
Комплекс обнаружения начальной стадии подземных пожаров КОНСПП (далее - комплекс, КОНСПП) предназначен для автоматических непрерывных измерений объёмной доли оксида углерода в рудничном воздухе, скорости воздушного потока и отображения температуры окружающей среды в подземных горных выработках и надшахтных зданиях и сооружениях АО «Кольская ГМК», рудник «Северный-Глубокий», передачи измерительной информации диспетчеру рудника, ее обработки, хранения и отображения.

Внешний вид. Комплекс обнаружения начальной стадии подземных пожаров, http://oei-analitika.ru рисунок № 1

Внешний вид.
Комплекс обнаружения начальной стадии подземных пожаров
Рисунок № 1

Внешний вид.
Комплекс обнаружения начальной стадии подземных пожаров
Рисунок № 2

Внешний вид.
Комплекс обнаружения начальной стадии подземных пожаров
Рисунок № 3

Общие сведения

Дата публикации - 13.08.2025
Срок свидетельства -
Номер записи - 0ed6bbd2-0ed1-06a9-cc16-988aba624225
ID в реестре СИ - 1426532
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «СПбЭК-Майнинг»
Страна - РОССИЯ
Населенный пункт - 196605, г. Санкт-Петербург, вн.тер.г. поселок Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 45-н
Уведомление о начале осуществления предпринимательской деятельности -

V_14 Поверка по производителям в динамике по годам

Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.

Для справки в шапке отчета приводится усредненная статистика по запросу:

максимальное количество поверок за год
среднее количество поверок в месяц
среднее количество поверок в год
количество месяцев (в выбранном временном интервале)
количество годов (в выбранном временном интервале)
общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1618 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Комплекс обнаружения начальной стадии подземных пожаров (КОНСПП)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «СПбЭК-Майнинг»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
96062-25 08.08.2030	Извещатели пожарные тепловые рудничные особовзрывобезопасные, ИП 101-2-PR-485 (РО АСПЗ) Общество с ограниченной ответственностью «СПбЭК-Майнинг» (РОССИЯ 196605, г. Санкт-Петербург, вн.тер.г. поселок Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 45-н)	ОТ МП	2 года
96061-25	Комплекс обнаружения начальной стадии подземных пожаров, КОНСПП Общество с ограниченной ответственностью «СПбЭК-Майнинг» (РОССИЯ 196605, г. Санкт-Петербург, вн.тер.г. поселок Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 45-н)	ОТ МП	1 год

RB_15 Полезные документы - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия

В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.

Бесплатный

Кто поверяет Комплекс обнаружения начальной стадии подземных пожаров (КОНСПП)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Комплекс обнаружения начальной стадии подземных пожаров (КОНСПП)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

КОНСПП имеет встроенное программное обеспечение (далее - ПО), разделённое на метрологически значимые и незначимые части.

Метрологически значимые части ПО предназначены для сбора, хранения и обработки результатов измерений, полученных от ПИП и ИП 101-2-PR-485 (РО АСПЗ). На нижнем уровне на базе аппаратной части шкафа ППКУП реализовано ПО NAP.100.MSys с распределенной архитектурой формирования запросов к ПИП и ИП 101-2-PR-485 (РО АСПЗ), переупаковкой и дополнением данных для дальнейшей передачи их на верхний уровень. На верхнем уровне в составе шкафа основного ПОО-ШО Сервис метрологический SM(DM)160.BASE.MEAS.030 программного комплекса SmartMine Platform (SMP, Свидетельство о государственной регистрации программ для ЭВМ № 2022616684, регистрационный номер 13983) осуществляет обработку полученных данных, их хранение, а также форматирование для дальнейшего отображения на АРМ КОНСПП.

К метрологически незначимым частям относятся встроенное ПО коммутаторов в составе шкафов связи ПОО-ШС, выполняющих функцию связующего компонента комплекса между ППКУП и ПОО-ШО; ПО ServerPPKUP в составе ПОО-ШО, осуществляющее последовательный опрос ППКУП (определенный в конфигурационном файле) и передачу данных на Сервис метрологический SM(DM)160.BASE.MEAS.030; а также ПО АРМ КОНСПП, реализованное на выделенном отдельно стоящем персональном компьютере и обеспечивающее непосредственное взаимодействие оператора АРМ с КОНСПП, а также отображение измерительной информации с указанием ИК.

Идентификационные данные ПО приведены в таблице 1.

Влияние встроенного ПО учтено при нормировании метрологических характеристик КОНСПП.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ПО верхнего уровня (ПОО-ШО)	ПО нижнего уровня (ППКУП)
Идентификационное наименование ПО	SM(DM)160.BASE.MEAS.030	NAP100.MSys
Номер версии (идентификационный номер) ПО	3.0.ХХ¹⁾	1.2.ХХ¹⁾
Цифровой идентификатор ПО	-	-
Производитель	SPBEC-Mining LTD	SPBEC-Mining LTD
¹⁾ «ХX» относится к метрологически незначимой части ПО и может принимать значения от 01 до 99.

Знак утверждения типа

наносится на информационную табличку, закрепленную на передней дверце шкафа ПОО-ШО, способом лазерной гравировки на стальной пластине, и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Описание и работа» документа 02-14-07-000-02-АК РЭ «Комплекс обнаружения начальной стадии подземных пожаров КОНСПП. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31.12.2020 № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

Приказ Росстандарта от 25.11.2019 № 2815 Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Общество с ограниченной ответственностью «СПбЭК-Майнинг» (ООО «СПбЭК-Майнинг»)

Юридический адрес: 196605, г. Санкт-Петербург, вн.тер. г. поселок Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 45-Н

ИНН 7820326027

Изготовитель

Общество с ограниченной ответственностью «СПбЭК-Майнинг» (ООО «СПбЭК-Майнинг»)
Адрес: 196605, г. Санкт-Петербург, вн.тер. г. поселок Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 45-Н
ИНН 7820326027

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Правообладатель

Общество с ограниченной ответственностью «СПбЭК-Майнинг» (ООО «СПбЭК-Майнинг»)
Юридический адрес: 196605, г. Санкт-Петербург, вн.тер. г. поселок Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 45-Н
ИНН 7820326027

Принцип действия КОНСПП основан на преобразовании измеряемых первичными измерительными преобразователями и отображаемых извещателями пожарными тепловыми рудничными особовзрывобезопасными автоматической системы противопожарной защиты подземных рудников ИП 101-2-PR-485 (РО АСПЗ) (далее - ИП 101-2-PR-485 (РО АСПЗ)) аналоговых величин в цифровой код, передачи измерительной информации по RS-485 (Modbus RTU) на шкафы прибора приемно-контрольного и управления пожарного рудничного особовзрывобезопасного автоматической системы противопожарной защиты подземных рудников (далее - шкаф ППКУП (РО АСПЗ)) и далее по каналам связи Ethernet на прибор объектовый оконечный автоматической системы противопожарной защиты подземных рудников (далее - ПОО АСПЗ) системы передачи извещений о пожаре автоматической системы противопожарной защиты подземных рудников далее - (СПИ АСПЗ), ее обработки, хранения и отображения на соответствующих автоматизированных рабочих местах ППКУП (далее - АРМ ППКУП) и автоматизированных рабочих местах КОНСПП (далее - АРМ КОНСПП) для диспетчера рудника, которые при соединении образуют ряд измерительных каналов (далее - ИК): измерительный канал объёмной доли оксида углерода, измерительный канал скорости воздушного потока и измерительный канал температуры.

Конструктивно комплекс представлен двумя функциональными уровнями:

- нижний уровень в составе:

первичные измерительные преобразователи (далее - ПИП) - средства измерений утверждённого типа (датчики горючих и токсичных газов интеллектуальные стационарные ИТС2, модификация ИТС2-СО-11, рег. № 51279-12 в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ); измерители скорости воздушного потока СДСВ 01, ФИФ ОЕИ № 22814-18);

средства измерений не утверждённого типа - ИП 101-2-PR-485 (РО АСПЗ);

шкафы ППКУП (РО АСПЗ);

- верхний уровень в составе:

СПИ АСПЗ, состоящей из ПОО АСПЗ, содержащего шкаф основной ПОО-ШО и шкаф связи ПОО-ШС;

АРМ КОНСПП.

Нижний уровень - уровень программно-технических устройств, устанавливаемых в подземных горных выработках, основным устройством которого является шкаф ППКУП (РО АСПЗ). ППКУП (РО АСПЗ) является блочно-модульным проектно-компонуемым изделием и обеспечивает средствами шкафа ППКУП (РО АСПЗ) приём цифрового кода от ПИП и ИП 101-2-PR-485 (РО АСПЗ) по интерфейсным линиям связи RS-485 и дальнейшей передачи измерительной информации по интерфейсу Ethernet.

Верхний уровень - уровень централизации контроля и управления оборудования автоматической системы противопожарной защиты подземных рудников (далее - АСПЗ), предназначен для приема измерительной информации от ППКУП (РО АСПЗ) и её дальнейшей передачи по линиям связи Ethernet напрямую или через СПИ АСПЗ на АРМ КОНСПП. Данный уровень представляет собой программно-аппаратный комплекс, предназначенный для централизованного оперативного диспетчерского контроля и управления КОНСПП, обработки, архивирования, хранения данных, получаемых от ПИП и ИП 101-2-PR-485 (РО АСПЗ), вывод информации на мониторы АРМ. Реализация данного уровня КОНСПП осуществляется на основе ПОО АСПЗ, имеющего в своем составе шкаф основной ПОО-ШО со встроенным программным обеспечением Сервиса метрологического SM(DM)160.BASE.MEAS.030 программного комплекса SmartMine Platform и шкафы связи ПОО-ШС, выполняющие функцию связующего компонента комплекса с использованием сетевого коммутатора Ethernet.

В целях предотвращения несанкционированной настройки и вмешательства в работу КОНСПП производится пломбирование ПИП из состава КОНСПП. Способ защиты и места пломбирования ПИП приведены в их описаниях типа и эксплуатационной документации на ПИП. Пломбирование ИП 101-2-PR-485 (РО АСПЗ) из состава КОНСПП не предусмотрено.

Общий вид основных компонентов КОНСПП приведен на рисунке 1. Общий вид, цвет корпусов ПИП из состава КОНСПП приведён в их описаниях типа. Корпус ИП 101-2-PR-485 (РО АСПЗ) из состава КОНСПП пластиковый с передней и задней металлическими крышками; корпус и крышки окрашиваются в цвета, которые определяет изготовитель. Шкаф основной ПОО-ШО окрашен в черный цвет, шкаф связи ПОО-ШС и шкафы ППКУП - в синий цвет.

КОНСПП имеет заводской номер 02-14-07-000-02-АК, который указан на информационной табличке, закрепленной на передней дверце шкафа ПОО-ШО, а также указан в паспорте КОНСПП. Общий вид информационной таблички с указанием места нанесения заводского номера КОНСПП приведен на рисунке 2. Способ нанесения маркировки - лазерная гравировка на стальной пластине.

Нанесение знака поверки на КОНСПП не предусмотрено.

Внешний вид. Комплекс обнаружения начальной стадии подземных пожаров (КОНСПП), http://oei-analitika.ru

б)

е⁾

а⁾

в)

ж)

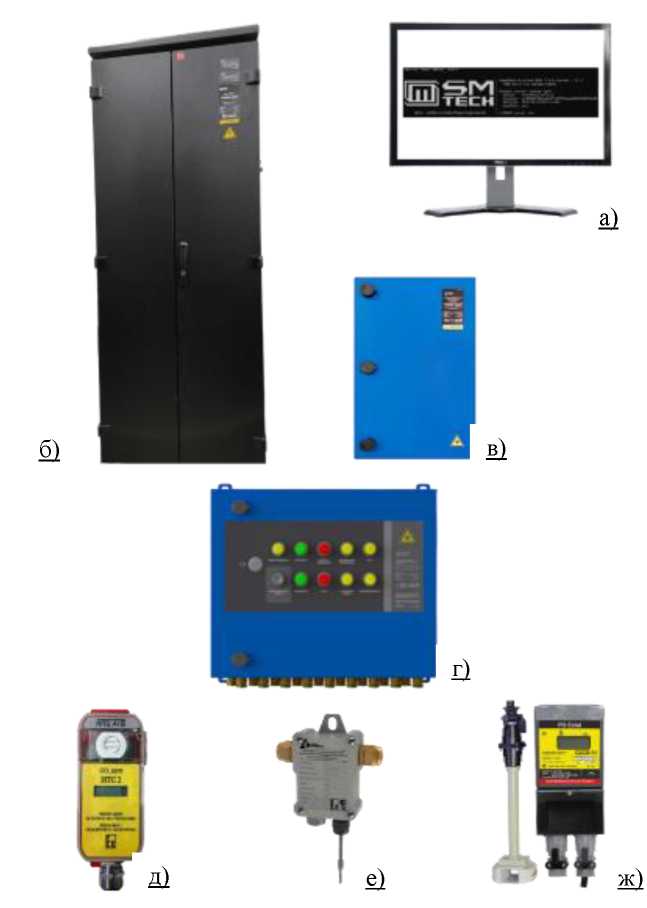

Рисунок 1 - Общий вид основных компонентов КОНСПП:

а) АРМ КОНСПП; б) шкаф основной ПОО-ШО; в) шкаф связи ПОО-ШС; г) шкаф ППКУП (РО АСПЗ);

д) датчик горючих и токсичных газов интеллектуальный стационарный ИТС2; е) ИП 101-2-PR-485 (РО АСПЗ);

ж) измеритель скорости воздушного потока СДСВ 01.

т е с н

КОМПЛЕКС ОБНАРУЖЕНИЯ НАЧАЛЬНОЙ СТАДИИ ПОДЗЕМНЫХ ПОЖАРОВ КОНСПП

Зав. №: 02-14-07-000-02-АК

Рисунок 2 - Информационная табличка КОНСПП с указанием знака утверждения типа и заводского номера

Таблица 7 -

Наименование	Обозначение	Количество
Комплекс обнаружения начальной стадии подземных пожаров	КОНСПП	1 шт.
Руководство по эксплуатации	02-14-07-000-02-АК РЭ	1 экз.
Паспорт	02-14-07-000-02-АК ПС	1 экз.
Комплект эксплуатационных документов на составные части	-	согласно комплекту на поставку составных частей

Метрологические характеристики ИК КОНСПП приведены в таблицах 2-6.

Таблица 2 - Диапазон измерений, пределы допускаемой основной погрешности, время

установления выходного сигнала для измерительного канала объёмной доли оксида углерода

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента, млн^-1	Пределы допускаемой основной погрешности		Время установления выходного сигнала Т0,9, с, не более
		абсолютной, _млн^-1	относительной, %
Оксид углерода (CO)	от 0 до 50 млн^-1 включ.	±5	-	45
	св. 50 до 500 млн^-1	-	±10

Таблица 3 - Метрологические характеристики измерительного канала объёмной доли оксида углерода

Наименование характеристики	Значение
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности	±0,4
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в пределах рабочих условий эксплуатации на каждые 30 мм рт.ст., в долях от пределов допускаемой основной погрешности	±0,2
Пределы допускаемой дополнительной погрешности от изменения относительной влажности анализируемой среды в пределах рабочих условий эксплуатации на каждые 15 %, в долях от пределов допускаемой основной погрешности	±0,4

Таблица 4 - Диапазон измерений и пределы допускаемой основной абсолютной погрешности

измерительного канала скорости воздушного потока

Наименование характеристики	Значение
Диапазон измерений скорости воздушного потока, м/с	от 0,2 до 30
Пределы допускаемой основной абсолютной погрешности при измерении скорости воздушного потока, м/с	±(0,1+0,03^V)¹⁾
¹⁾ V - значение скорости воздушного потока, м/с

Таблица 5 - Метрологические характеристики измерительного канала скорости воздушного потока

Наименование характеристики	Значение
1ределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред в рабочих условиях эксплуатации, в долях от пределов допускаемой основной погрешности	±0,5
1ределы допускаемой дополнительной погрешности от изменения относительной влажности контролируемой среды в диапазоне рабочих значений относительной влажности, в долях от пределов допускаемой основной погрешности	±0,5

Таблица 6 - Основные технические характеристики КОНС1И1

Наименование характеристики	Значение
Диапазон показаний температуры, °С	от -30 до +95
Диапазон напряжения питания, В: - 1И1	В соответствии с
- ИП 101-2-PR-485 (РО АСПЗ)	эксплуатационной документацией на ПИП от 7 до 20
Прибор объектовый оконечный ПОО АСПЗ Системы передачи извещений о пожаре СПИ АСПЗ в составе: - Шкаф основной прибора объектового оконечного ПОО-ШО	от 187 до 242
- Шкаф связи ПОО-ШС	от 10 до 14
Прибор приемно-контрольный и управления пожарный ППКУП (РО АСПЗ), в составе: - Шкаф ППКУП (РО АСПЗ)	от 10 до 14
Номинальное искробезопасное напряжение питания постоянного тока, В	12
Габаритные размеры (высота^хширина^хглубина), мм, не более: - ПИП	В соответствии с
- ИП 101-2-PR-485 (РО АСПЗ)	эксплуатационной документацией на ПИП 240^х140^х55
Прибор объектовый оконечный ПОО АСПЗ Системы передачи извещений о пожаре СПИ АСПЗ в составе: - Шкаф основной прибора объектового оконечного ПОО-ШО	1648x600x1000
- Шкаф связи ПОО-ШС	670x420x300
Прибор приемно-контрольный и управления пожарный ППКУП (РО АСПЗ), в составе: - Шкаф ППКУП (РО АСПЗ)	600x568x160

Наименование характеристики	Значение
Масса, кг, не более: - ПИП	В соответствии с
- ИП 101-2-PR-485 (РО АСПЗ)	эксплуатационной документацией на ПИП 1
Прибор объектовый оконечный ПОО АСПЗ Системы передачи извещений о пожаре СПИ АСПЗ в составе: - Шкаф основной прибора объектового оконечного ПОО-ШО	130
- Шкаф связи ПОО-ШС	34
Прибор приемно-контрольный и управления пожарный ППКУП (РО АСПЗ), в составе: - Шкаф ППКУП (РО АСПЗ)	24
Степень защиты от внешних воздействий оболочки по ГОСТ 14254-2015, не ниже: - ПИП	В соответствии с
- ИП 101-2-PR-485 (РО АСПЗ)	эксплуатационной документацией на ПИП IP65
Прибор объектовый оконечный ПОО АСПЗ Системы передачи извещений о пожаре СПИ АСПЗ в составе: - Шкаф основной прибора объектового оконечного ПОО-ШО	IP20
- Шкаф связи ПОО-ШС	IP65
Прибор приемно-контрольный и управления пожарный ППКУП (РО АСПЗ), в составе: - Шкаф ППКУП (РО АСПЗ)	IP65
Маркировка взрывозащиты: - ПИП²⁾	В соответствии с
- ИП 101-2-PR-485 (РО АСПЗ)	эксплуатационной документацией на ПИП РО Ех ia I Ма
Прибор объектовый оконечный ПОО АСПЗ Системы передачи извещений о пожаре СПИ АСПЗ в составе: - Шкаф основной прибора объектового оконечного ПОО-ШО²⁾	[Ex op is Ma] I
- Шкаф связи ПОО-ШС	РО Ex ia op is I Ma Х
Прибор приемно-контрольный и управления пожарный ППКУП (РО АСПЗ), в составе: - Шкаф ППКУП (РО АСПЗ) ²⁾	РО Ex ia op is I Ma Х

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающей среды при эксплуатации, °С - ПИП	В соответствии с
- ИП 101-2-PR-485 (РО АСПЗ)	эксплуатационной документацией на ПИП от -20 до +85
Прибор объектовый оконечный ПОО АСПЗ Системы передачи извещений о пожаре СПИ АСПЗ в составе: - Шкаф основной прибора объектового оконечного ПОО-ШО;	от 0 до +40
- Шкаф связи ПОО-ШС.	от -20 до +40
Прибор приемно-контрольный и управления пожарный ППКУП (РО АСПЗ), в составе: - Шкаф ППКУП (РО АСПЗ)	от -20 до +40
- АРМ КОНСПП¹⁾	-
Относительная влажность окружающей среды, %: - ПИП	В соответствии с
- ИП 101-2-PR-485 (РО АСПЗ)	эксплуатационной документацией на ПИП до 98
Прибор объектовый оконечный ПОО АСПЗ Системы передачи извещений о пожаре СПИ АСПЗ в составе: - Шкаф основной прибора объектового оконечного ПОО-ШО;	от 30 до 95
- Шкаф связи ПОО-ШС.	от 30 до 95
Прибор приемно-контрольный и управления пожарный ППКУП (РО АСПЗ), в составе: - Шкаф ППКУП (РО АСПЗ)	до 98
¹⁾ Персональный компьютер (ПК) с установленным программным комплектом. ПК
должен быть выбран по степени защиты от внешних воздействий исходя из условий размещения
при эксплуатации. ²⁾ Размещается в подземных горных выработках, в том числе опасных по газу.
