Номер по Госреестру СИ: 96066-25
96066-25 Теплосчетчики
(SA-94)
Назначение средства измерений:
Теплосчетчики SA-94 (далее - теплосчетчики) предназначены для измерений тепловой энергии, тепловой мощности, количества (объемного расхода (объема), массы) и параметров (температура, разница температур, давление) теплоносителя (воды) в системах тепло- и/или водоснабжения, а также для индикации, регистрации, хранения и передачи измерительной информации.

Внешний вид.
Теплосчетчики
Рисунок № 1

Внешний вид.
Теплосчетчики
Рисунок № 2

Внешний вид.
Теплосчетчики
Рисунок № 3

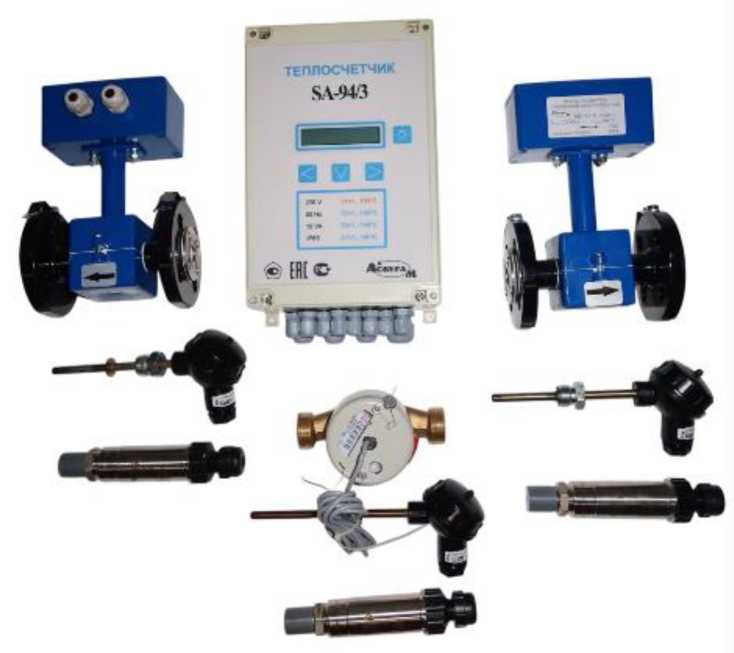

Внешний вид.
Теплосчетчики
Рисунок № 4

Внешний вид.
Теплосчетчики
Рисунок № 5

Внешний вид.
Теплосчетчики
Рисунок № 6

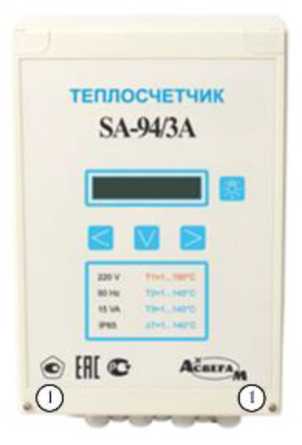

Внешний вид.
Теплосчетчики
Рисунок № 7

Внешний вид.
Теплосчетчики

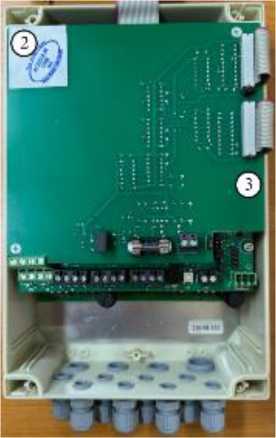

Рисунок № 8

Внешний вид.
Теплосчетчики
Рисунок № 9

Внешний вид.
Теплосчетчики
Рисунок № 10
Программное обеспечение
Теплосчетчики являются программноуправляемым устройством, реализующим обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами, в зависимости от схем узлов учета тепловой энергии. Теплосчетчики имеют встроенное программное обеспечение (далее - ПО).
ПО предназначено для сбора, преобразования, обработки, отображения на ЖКИ, архивирования и хранения, а также передачи измерительной и диагностической информации.
ПО устанавливается в энергонезависимую память тепловычислителя при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО защищено от преднамеренных и непреднамеренных изменений следующими защитными мерами:
-
- пломбами завода изготовителя;
-
- встроенными средствами защиты кода встроенного ПО;
-
- отсутствием возможности изменения ПО по интерфейсу.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.
Идентификационные данные ПО приведены в таблицах 5 - 9.
Таблица 5 - Идентификационные данные ПО теплосчетчиков модификации SA-94/1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
101 |
M101 |
|
Номер версии (идентификационный номер) ПО |
r0 |
04 |
|
Цифровой идентификатор ПО |
- |
- |
Таблица 6 - Идентификационные данные ПО теплосчетчиков модификации SA-94/2
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
201 |
Mtel |
|
Номер версии (идентификационный номер) ПО |
r0 |
01 |
|
Цифровой идентификатор ПО |
- |
- |
Таблица 7 - Идентификационные данные ПО теплосчетчиков модификации SA-94/2М
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
301 |
M301 |
|
Номер версии (идентификационный номер) ПО |
Г0 |
05 |
|
Цифровой идентификатор ПО |
- |
- |
Таблица 8 - Идентификационные данные ПО теплосчетчиков модификации SA-94/3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M461 |
|
Номер версии (идентификационный номер) ПО |
m0 |
|
Цифровой идентификатор ПО |
- |
Таблица 9 - Идентификационные данные ПО теплосчетчиков модификации SA-94/3A
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M451 |
|
Номер версии (идентификационный номер) ПО |
m4 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель тепловычислителя. Заводской номер теплосчетчика состоит из арабских цифр и наносится на маркировочную табличку, выполненную в виде наклейки на боковую панель тепловычислителя. Заводской номер и знак утверждения типа наносятся любым технологическим способом, обеспечивающим четкое изображение и стойкость к внешним воздействующим факторам, а также их сохранность в течение всего срока эксплуатации места, места нанесения в соответствии с рисунком 2.

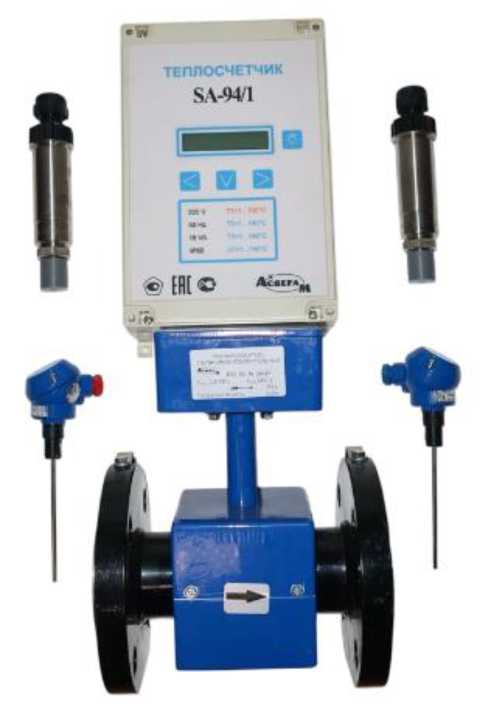

Рисунок 1а - Модификация SA-94/1

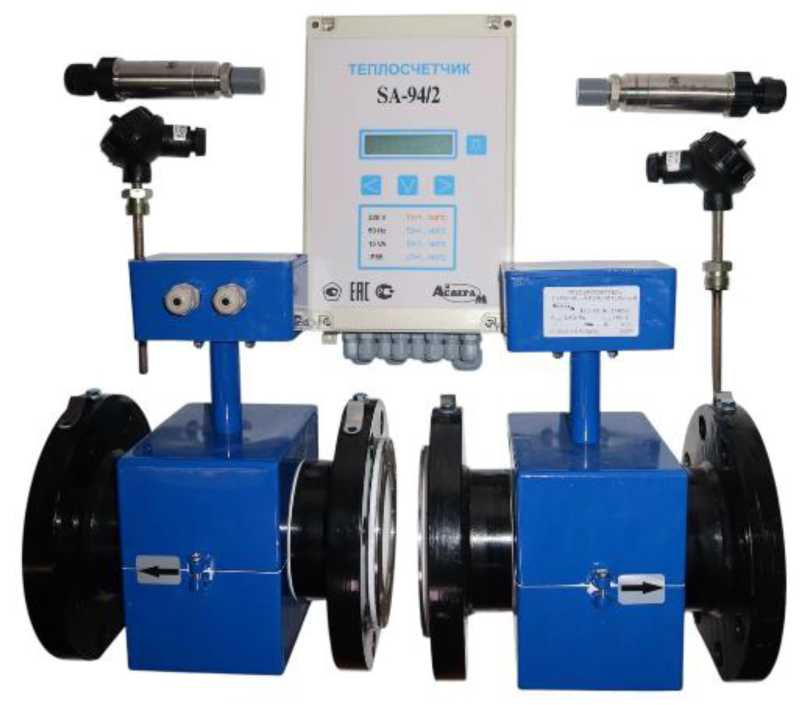

Рисунок 1б - Модификация SA-94/2
SA-942M

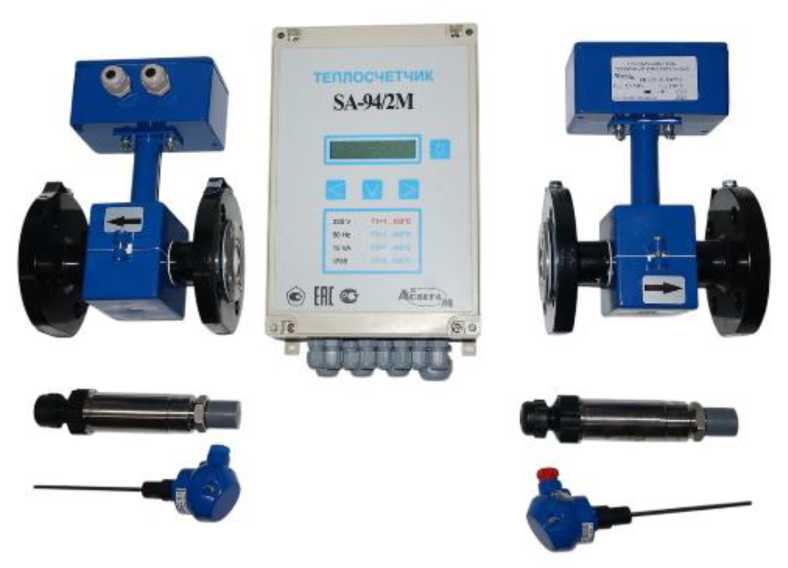

Рисунок 1в - Модификация SA-94/2M
•0
EПЛОСЧс I'
SA-W3

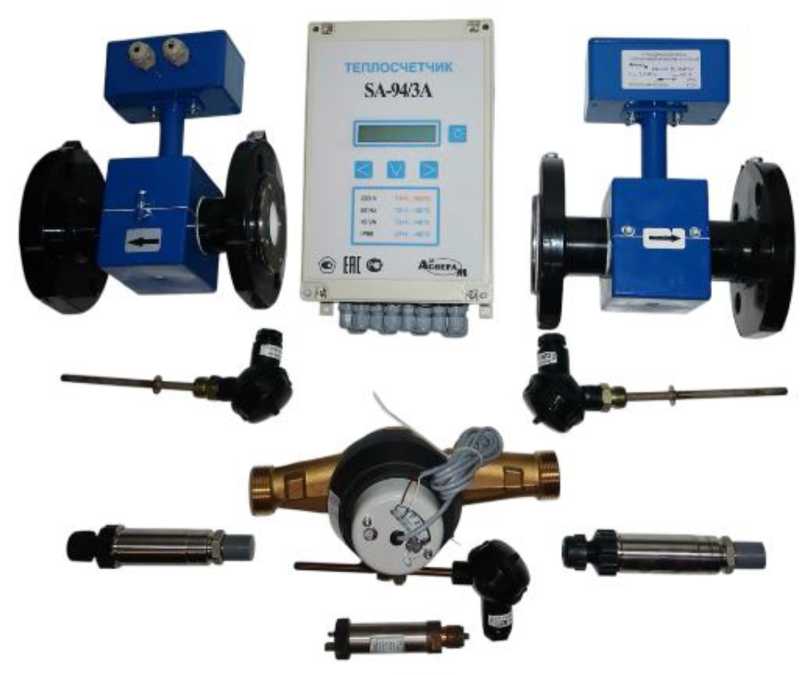

Рисунок 1д - Модификация SA-94/3A
Рисунок 1е - Модификация SA-94/2 со счетчиком жидкости VA
Маркировочная
таоличка
Место нанесения знака утверждения типа
SA-94GA
>« [R[ © А,*,глм

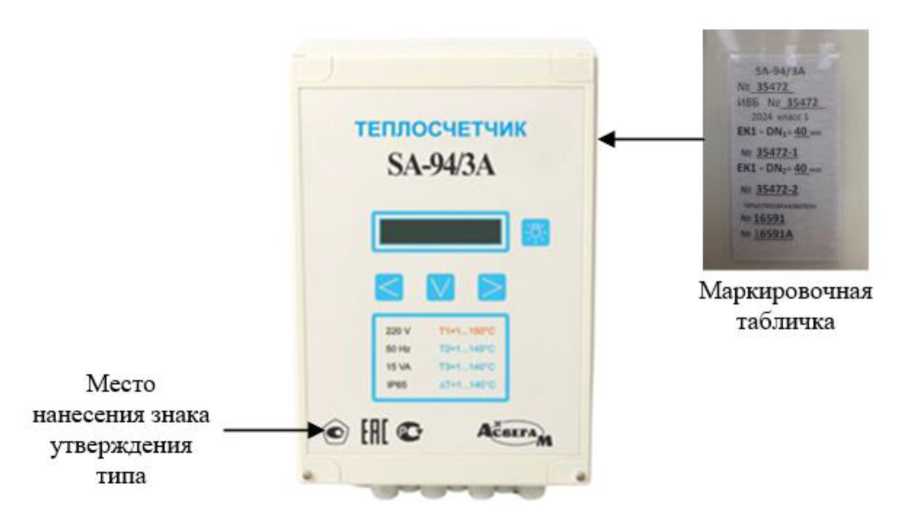

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации на тепловычислитель и ПРЭ наносятся пломбы в соответствии с рисунком 3 (на котором: цифрой «1» - обозначены места пломбировки эксплуатирующей организации и/или поставщика энергоресурсов; цифрой «2» - обозначены места пломбировки изготовителем; цифрой «3» - обозначены места пломбировки организации проводившей поверку). Также пломбируются все первичные измерительные преобразователи и счетчики жидкости утвержденного типа, входящие в состав теплосчетчика, места пломбировки в соответствии с технической документацией на них, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.
Лицевая панель

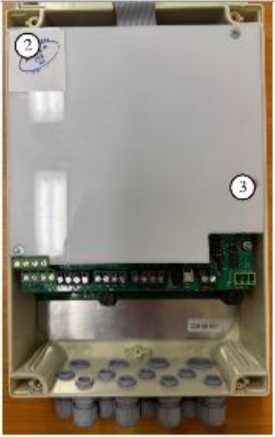

После снятия лицевой панели
(один из вариантов в зависимости от модификации) Места пломбировки тепловычислителя

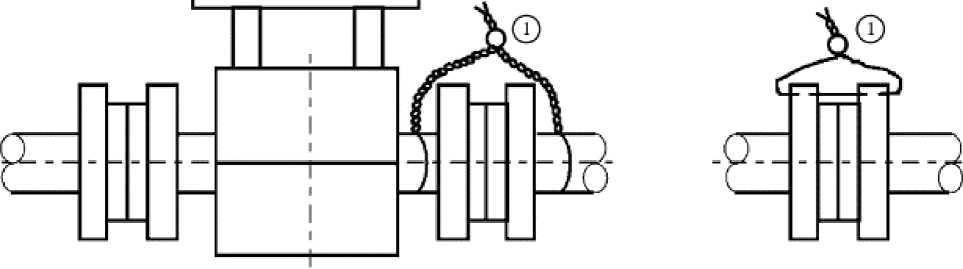

Фланцевое подсоединение
Места пломбировки ПРЭ
Теплосчетчики являются программноуправляемым устройством, реализующим обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами, в зависимости от схем узлов учета тепловой энергии. Теплосчетчики имеют встроенное программное обеспечение (далее - ПО).
ПО предназначено для сбора, преобразования, обработки, отображения на ЖКИ, архивирования и хранения, а также передачи измерительной и диагностической информации.
ПО устанавливается в энергонезависимую память тепловычислителя при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО защищено от преднамеренных и непреднамеренных изменений следующими защитными мерами:
-
- пломбами завода изготовителя;
-
- встроенными средствами защиты кода встроенного ПО;
-
- отсутствием возможности изменения ПО по интерфейсу.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.
Идентификационные данные ПО приведены в таблицах 5 - 9.
Таблица 5 - Идентификационные данные ПО теплосчетчиков модификации SA-94/1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
101 |
M101 |
|
Номер версии (идентификационный номер) ПО |
r0 |
04 |
|
Цифровой идентификатор ПО |
- |
- |
Таблица 6 - Идентификационные данные ПО теплосчетчиков модификации SA-94/2
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
201 |
Mtel |
|
Номер версии (идентификационный номер) ПО |
r0 |
01 |
|
Цифровой идентификатор ПО |
- |
- |
Таблица 7 - Идентификационные данные ПО теплосчетчиков модификации SA-94/2М
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
301 |
M301 |
|
Номер версии (идентификационный номер) ПО |
Г0 |
05 |
|
Цифровой идентификатор ПО |
- |
- |
Таблица 8 - Идентификационные данные ПО теплосчетчиков модификации SA-94/3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M461 |
|
Номер версии (идентификационный номер) ПО |
m0 |
|
Цифровой идентификатор ПО |
- |
Таблица 9 - Идентификационные данные ПО теплосчетчиков модификации SA-94/3A
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M451 |
|
Номер версии (идентификационный номер) ПО |
m4 |
|
Цифровой идентификатор ПО |
- |
Таблица 10 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольший объемный расход, м3/ч |
в соответствии с таблицей 13 |
|
Динамический диапазон измерений объемного расхода
|
1:50 1:100 1:600 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, %
|
±(1+0,01- Qmax/Q)1), но не более ±3,5 ±(2+0,02^Qmax/Q)1), но не более ±5,0 от ±1,5 до ±0,52); от ±5 до ±13) |
|
Пределы допускаемой относительной погрешности измерений объема воды в системах ГВС и ХВС |
от ±1,5 до ±0,52); от ±5 до ±13); от ±5,0 до ±2,04) |
|
Диапазон измерений температуры измеряемой среды, °C |
от +1 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды (t), °C |
±(0,35+0,003-t) |
|
Диапазон измерений разности температур теплоносителя, °С |
от 3 до 140 |
|
Пределы допускаемой относительной погрешности измерений разности температур теплоносителя, % |
±(0,5+3^Atmin/At)5) |
|
Пределы допускаемой относительной погрешности измерений (вычислений) тепловой энергии тепловычислителем, % |
±(0,5+Atmin/At) |
|
Пределы допускаемой относительной погрешности измерений (вычислений) тепловой энергии, %
|
±(2+4^Atmin/At+0,0PQmax/Q)6) ±(3+4^Atmin/At+0,02^Qmax/Q)6) в зависимости от уравнения измерений по ГОСТ Р 8.728-2010 |
|
Пределы допускаемой относительной погрешности измерений текущего времени, % |
±0,05 |
|
Диапазон измерений избыточного давления, МПа |
1,6 или 2,5 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений избыточного давления теплоносителя, % |
±(ж>+0,5)7), но не более ±2,0 |
Продолжение таблицы 10
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности преобразования измеренных (вычисленных) величин в выходной сигнал силы постоянного тока, % |
±1 |
7 у(р) - пределы допускаемой приведенной к верхнему пределу измерений погрешности первичного измерительного преобразователя давления, в условиях эксплуатации теплосчетчика. | |
аблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Импульсный вход для подключения счетчика жидкости:
|
100 от 0,001 до 1000 |
|
Аналоговый вход для подключения первичного измерительного преобразователя давления, мА |
от 0 до 5; от 0 до 20; от 4 до 20 |
|
Выходные сигналы:
|
от 0 до 20, от 4 до 20 RS-232; RS-422; RS-485 |
|
Емкость показаний ЖКИ тепловычислителя:
|
от 0 до 9999999 от 0 до 9999999 от 0 до 9999999 от 0 до 9999999 |
Продолжение таблицы 11
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации (измеряемая среда, вода) - максимальное рабочее давление, МПа |
1,6 или 2,5 |
|
- удельная электрическая проводимость, См/м |
от 0,001 до 10,0 |
|
Рабочие условия эксплуатации тепловычислителя (окружающая среда, воздух): - диапазон температуры окружающего воздуха, °С |
от +5 до +55 |
|
- относительная влажность воздуха при температуре +35 °С и более низких температурах без конденсации влаги, % |
80 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
|
Параметры электрического питания сети переменного тока - напряжение, В |
от 187 до 242 |
|
- частота, Гц |
от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
15 |
|
Габаритные размеры тепловычислителя, мм, не более: - высота |
285 |
|
- ширина |
160 |
|
- глубина |
95 |
|
Масса тепловычислителя, кг, не более |
2,3 |
аблица 12 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
75000 |
Таблица 13 - Диаметр условного прохода (Ду), наибольший расход (Qmhkc), габаритные размеры и масса ПРЭ
|
Ду, мм |
Q * QmcQkc , м3/ч |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг |
|
15 |
6,00 |
155 |
95 |
205 |
2,70 |
|
25 |
16,00 |
155 |
115 |
210 |
3,90 |
|
40 |
40,00 |
200 |
145 |
240 |
6,30 |
|
50 |
60,00 |
200 |
160 |
245 |
7,90 |
|
80 |
160,00 |
230 |
195 |
275 |
12,50 |
|
100 |
250,00 |
250 |
230 |
310 |
18,00 |
|
150 |
600,00 |
320 |
300 |
375 |
36,50 |
|
200 |
1000,00 |
350 |
360 |
445 |
52,00 |
|
300** |
** |
** |
** |
** |
** |
|
400** |
** |
** |
** |
** |
** |
|
* Указанные значения Qmhkc соответствуют скорости потока рабочей среды 10 м/с; ** Обеспечивается применением в составе теплосчетчиков счетчиков жидкости VA исполнения VA2301, регистрационный № 94341-25 в ФИФ ОЕИ, метрологические и технические характеристики в соответствии с описанием типа. | |||||
наносится на лицевую панель тепловычислителя в соответствии с рисунком 2, любым технологическим способом, обеспечивающим четкое изображение и стойкость к внешним воздействующим факторам, а также его сохранность в течение всего срока эксплуатации и в левом верхнем углу на титульные листы паспорта и руководства по эксплуатации, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «2 Устройство и принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства РФ от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в части п. 6.19.1 и 6.19.2;
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2712 от 19 ноября 2024 г. «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2653 от 20 октября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2360 от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;
ТУ 26.51.52-001-19911810-2024 «Теплосчетчики SA-94. Технические условия.»
ПравообладательОбщество с ограниченной ответственностью «АСВЕГА-М»
(ООО «АСВЕГА-М»)
ИНН 7720399303
Юридический адрес: 111396, г. Москва, ул. Фрязевская, д. 10, этаж 3, помещ. IV, ком. 28
Изготовитель
Общество с ограниченной ответственностью «АСВЕГА-М»(ООО «АСВЕГА-М»)
ИНН 7720399303
Адрес: 111396, г. Москва, ул. Фрязевская, д. 10, этаж 3, помещ. IV, ком. 28.
Телефон (факс): +7 (495) 303-39-37
E-mail: aswega-m@mail.ru
Web-сайт: http://aswega-m.ru/
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов»
(ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр.8
Телефон/факс: +7 (495) 491-78-12
Web-сайт: http://www.kip-mce.ru
Е-mail: sittek@mail.ru
Принцип действия теплосчетчиков состоит в измерении и преобразовании значений объемного расхода (объема) и параметров теплоносителя (температуры, разности температур и давления) с последующим расчетом количества теплоносителя, тепловой энергии и тепловой мощности, в соответствии с уравнениями измерений.
По структуре и функциональным признакам теплосчетчики относятся к измерительным системам вида ИС-1 по ГОСТ Р 8.596-2002.
Теплосчетчики изготавливаются в пяти модификациях SA-94/1, SA-94/2, SA-94/2M, SA-94/3, SA-94/3A.
Теплосчетчики модификации SA-94/1 (общий вид представлен на рисунке 1а) предназначены для измерений в закрытых системах теплоснабжения или в открытой тупиковой системе горячего водоснабжения.
Теплосчетчики модификации SA-94/2 (общий вид представлен на рисунке 1б) предназначены для измерений в открытых системах теплоснабжения.
Теплосчетчики модификации SA-94/2М (общий вид представлен на рисунке 1в) предназначены для измерений в закрытых системах теплоснабжения.
Теплосчетчики модификаций SA-94/3 и SA-94/3А (общий вид представлен на рисунках 1г и 1д) предназначены для измерений как в открытых, так и в закрытых системах теплоснабжения (необходимая система определяется при заказе). Теплосчетчики модификации SA-94/3А имеют расширенный динамический диапазон измерений объемного расхода.
Конструктивно теплосчетчик является составным и состоит из:
-
- тепловычислителя - 1 шт.;
-
- первичного измерительного преобразователя объемного расхода (преобразователь расхода электромагнитный, далее - ПРЭ, для исполнений с диаметром условного прохода 300 и 400 мм используется счетчики жидкости VA исполнения VA2301, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. № в ФИФ ОЕИ) 94341-25) - 1 шт. для модификации SA-94/1; до 2 шт. для модификаций SA-94/2, SA-94/2M, SA-94/3, SA-94/3A;
-
- первичного измерительного преобразователя температуры с унифицированным выходным сигналом (электрическое сопротивление) (для измерений разности температур используется комплект из двух преобразователей температуры, в соответствии с таблицей 2) - 1 комплект для модификаций SA-94/1, SA-94/2, SA-94/2M; 1 комплект и до 1 шт. (в соответствии с таблицей 1) для модификаций SA-94/3, SA-94/3A;
-
- первичного измерительного преобразователя давления с унифицированным выходным сигналом (силы постоянного тока) в соответствии с таблицей 3 - до 2 шт. для модификаций SA-94/1, SA-94/2, SA-94/2M; до 3 шт. для модификаций SA-94/3, SA-94/3A;
-
- счетчика жидкости (только для модификаций SA-94/3, SA-94/3A) с унифицированным выходным сигналом (числоимпульсным) в соответствии с таблицей 4 - до 1 шт.;
-
- линии связи.
Тепловычислитель с присоединенными к нему по линиям связи первичными измерительными преобразователями физических величин образуют измерительные каналы. Максимальная длина линии связи между ПРЭ и тепловычислителем не должна превышать 100 м.
В качестве первичных измерительных преобразователей температуры применяются термопреобразователи сопротивления платиновые класса допуска А по ГОСТ 6651-2009 с номинальными статическими характеристиками (НСХ) 100П и Pt100, в соответствии с таблицами 1 и 2.
Таблица 1 - Первичные измерительные преобразователи температуры применяемые для измерений температуры теплоносителя____________________________________________
|
Наименование и тип средства измерения |
рег. № в ФИФ ОЕИ |
|
1.1 Термопреобразователи сопротивления платиновые ТСП-Н |
38959-17 |
|
1.2 Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13*, ТПТ-14*, ТПТ-15* |
39144-08 |
|
1.3 Термометры сопротивления из платины технические ТПТ-1*, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р |
46155-10 |
|
* Используются данные исполнения | |
Таблица 2 - Первичные измерительные преобразователи температуры (комплекты термопреобразователей сопротивления) применяемые для измерения разности температур теплоносителя
|
Наименование и тип средства измерения |
рег. № в ФИФ ОЕИ |
|
2.1 Комплекты термопреобразователей сопротивления КТСП-Н |
38878-17 |
|
2.2 Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05*, КТПТР-05/1 |
39145-08 |
|
2.3 Комплекты термометров сопротивления платиновых для измерения разности температур КТСПР 001 |
41892-09 |
|
2.4 Комплекты термометров сопротивления из платины технических разностных КТПТР-01*, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 |
46156-10 |
|
* Используются данные исполнения | |
Таблица 3 - Первичные измерительные преобразователи давления
|
Наименование и тип средства измерения |
рег. № в ФИФ ОЕИ |
|
3.1 Преобразователи измерительные давления ЗОНД-10 |
15020-07 |
|
3.2 Датчики избыточного давления МИДА-ДИ- 12П и МИДА-ДИ- 12П-Ех |
17635-03 |
|
3.3 Датчики давления МИДА-13П |
17636-17 |
|
3.4 Датчики давления Метран-55 |
18375-08 |
|
3.5 Преобразователи давления измерительные СДВ |
28313-11 |
|
3.6 Датчики давления МТ 101 |
32239-12 |
|
3.7 Преобразователи избыточного давления ПД-Р |
40260-11 |
|
3.8 Датчики давления МТ100М |
46325-10 |
Таблица 4 - Счетчики жидкости
|
Наименование и тип средства измерения |
рег. № в ФИФ ОЕИ |
|
4.1 Счетчики холодной и горячей воды крыльчатые одноструйные ET |
48241-11 |
|
4.2 Счетчики холодной и горячей воды крыльчатые многоструйные M |
48242-11 |
|
4.3 Счетчики холодной и горячей воды турбинные W |
48422-11 |
|
4.4 Счетчики холодной т горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ |
51794-12 |
|
4.5 Счетчики холодной и горячей воды крыльчатые Декаст |
88674-23 |
|
4.6 Расходомеры-счетчики электромагнитные Малахит РС-8* |
79373-20 |
|
4.7 Счетчики жидкости VA* |
94341-25 |
|
* средства измерений объемного расхода и/или объема используемые для вычисления количества теплоты (тепловой энергии) в третьем измерительном канале теплосчетчиков модификаций SA-94/3 и SA-94/3A, остальные предназначены для учета количества воды в системах холодного и горячего водоснабжения (ХВС и ГВС) | |
Теплосчетчики имеют встроенные часы реального времени, обеспечивающие определение и индикацию времени работы в режиме измерения количества теплоносителя. Для отображения результатов измерений и вычисленных значений, а также данных о настройках, теплосчетчики имеют жидкокристаллический индикатор (далее - ЖКИ), с помощью стандартного последовательного интерфейса (RS-232; RS-422; RS-485 - определяется заказом) теплосчетчики могут осуществлять связь с персональным компьютером для снятия измерительной информации и настройки, а также быть подключенными к автоматизированным диспетчерским и измерительным системам.
Измеренные и вычисленные значения могут быть преобразованы в аналоговые выходные сигналы: силы постоянного тока.
Для переноса накопленных в памяти теплосчетчиков статистических данных в ПК (при нецелесообразности проведения стационарной линии связи) используется адаптер переноса данных AD2301 или AD2401 с интерфейсом RS-232.
Теплосчетчики обеспечивают выполнение следующих функций:
-
- измерение объемного расхода, объема, температуры, разности температур и давления теплоносителя;
-
- вычисление количества тепловой энергии, тепловой мощности, массы теплоносителя, средних температур и разности температур;
-
- архивирование часовых, суточных и месячных измеренных и вычисленных значений, емкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года;
-
- ввод настроечных параметров и защиту данных от несанкционированного изменения;
-
- показания текущих, архивных и настроечных параметров на ЖКИ;
-
- ведение календаря и времени суток и учет времени работы.
Также в архиве энергонезависимой памяти теплосчетчика хранится диагностическая информация и накапливаются следующие интервалы времени:
-
- штатной работы теплосчетчика, ч;
-
- действий нештатных ситуаций, ч.
Степень защиты ПРЭ и тепловычислителя, обеспечиваемая оболочкой, IP65 по ГОСТ 14254 для всех модификаций теплосчетчиков.
Общий вид теплосчетчиков представлен на рисунках 1а - 1 е, в зависимости от исполнения теплосчетчиков внешний вид первичных измерительных преобразователей и счетчиков жидкости может отличаться.
Знак утверждения типа наносится на лицевую панель тепловычислителя. Заводской номер теплосчетчика состоит из арабских цифр и наносится на маркировочную табличку, выполненную в виде наклейки на боковую панель тепловычислителя. Заводской номер и знак утверждения типа наносятся любым технологическим способом, обеспечивающим четкое изображение и стойкость к внешним воздействующим факторам, а также их сохранность в течение всего срока эксплуатации места, места нанесения в соответствии с рисунком 2.
Рисунок 1а - Модификация SA-94/1
Рисунок 1б - Модификация SA-94/2
SA-942M
Рисунок 1в - Модификация SA-94/2M
•0
EПЛОСЧс I'
SA-W3
Рисунок 1д - Модификация SA-94/3A
Рисунок 1е - Модификация SA-94/2 со счетчиком жидкости VA
Маркировочная
таоличка
Место нанесения знака утверждения типа
SA-94GA
>« [R[ © А,*,глм
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации на тепловычислитель и ПРЭ наносятся пломбы в соответствии с рисунком 3 (на котором: цифрой «1» - обозначены места пломбировки эксплуатирующей организации и/или поставщика энергоресурсов; цифрой «2» - обозначены места пломбировки изготовителем; цифрой «3» - обозначены места пломбировки организации проводившей поверку). Также пломбируются все первичные измерительные преобразователи и счетчики жидкости утвержденного типа, входящие в состав теплосчетчика, места пломбировки в соответствии с технической документацией на них, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.
Лицевая панель


После снятия лицевой панели
(один из вариантов в зависимости от модификации) Места пломбировки тепловычислителя
Фланцевое подсоединение
Места пломбировки ПРЭ
Таблица 14 - Комплектность теплосчетчика
|
Наименование |
Обозначение |
Количество |
|
Теплосчетчик |
SA-94* |
1 шт. |
|
Паспорт |
26.51.52-001-19911810-2024.ХХ** ПС |
1 шт. |
|
Руководство по эксплуатации |
26.51.52-001-19911810-2024.ХХ** РЭ |
1 шт. |
|
Комплект монтажных частей и принадлежностей* |
- |
1 комплект |
|
* Модификация и исполнение теплосчетчика, а также наличие комплекта монтажных частей и принадлежностей определяется договором на поставку; ** 01 для модификации SA-94/1; 02 для модификации SA-94/2; 03 для модификации SA-94/2М; 04 для модификаций SA-94/3 и SA-94/3А. | ||
Таблица 10 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольший объемный расход, м3/ч |
в соответствии с таблицей 13 |
|
Динамический диапазон измерений объемного расхода
|
1:50 1:100 1:600 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, %
|
±(1+0,01- Qmax/Q)1), но не более ±3,5 ±(2+0,02^Qmax/Q)1), но не более ±5,0 от ±1,5 до ±0,52); от ±5 до ±13) |
|
Пределы допускаемой относительной погрешности измерений объема воды в системах ГВС и ХВС |
от ±1,5 до ±0,52); от ±5 до ±13); от ±5,0 до ±2,04) |
|
Диапазон измерений температуры измеряемой среды, °C |
от +1 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды (t), °C |
±(0,35+0,003-t) |
|
Диапазон измерений разности температур теплоносителя, °С |
от 3 до 140 |
|
Пределы допускаемой относительной погрешности измерений разности температур теплоносителя, % |
±(0,5+3^Atmin/At)5) |
|
Пределы допускаемой относительной погрешности измерений (вычислений) тепловой энергии тепловычислителем, % |
±(0,5+Atmin/At) |
|
Пределы допускаемой относительной погрешности измерений (вычислений) тепловой энергии, %
|
±(2+4^Atmin/At+0,0PQmax/Q)6) ±(3+4^Atmin/At+0,02^Qmax/Q)6) в зависимости от уравнения измерений по ГОСТ Р 8.728-2010 |
|
Пределы допускаемой относительной погрешности измерений текущего времени, % |
±0,05 |
|
Диапазон измерений избыточного давления, МПа |
1,6 или 2,5 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений избыточного давления теплоносителя, % |
±(ж>+0,5)7), но не более ±2,0 |
Продолжение таблицы 10
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности преобразования измеренных (вычисленных) величин в выходной сигнал силы постоянного тока, % |
±1 |
7 у(р) - пределы допускаемой приведенной к верхнему пределу измерений погрешности первичного измерительного преобразователя давления, в условиях эксплуатации теплосчетчика. | |
аблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Импульсный вход для подключения счетчика жидкости:
|
100 от 0,001 до 1000 |
|
Аналоговый вход для подключения первичного измерительного преобразователя давления, мА |
от 0 до 5; от 0 до 20; от 4 до 20 |
|
Выходные сигналы:
|
от 0 до 20, от 4 до 20 RS-232; RS-422; RS-485 |
|
Емкость показаний ЖКИ тепловычислителя:
|
от 0 до 9999999 от 0 до 9999999 от 0 до 9999999 от 0 до 9999999 |
Продолжение таблицы 11
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации (измеряемая среда, вода) - максимальное рабочее давление, МПа |
1,6 или 2,5 |
|
- удельная электрическая проводимость, См/м |
от 0,001 до 10,0 |
|
Рабочие условия эксплуатации тепловычислителя (окружающая среда, воздух): - диапазон температуры окружающего воздуха, °С |
от +5 до +55 |
|
- относительная влажность воздуха при температуре +35 °С и более низких температурах без конденсации влаги, % |
80 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
|
Параметры электрического питания сети переменного тока - напряжение, В |
от 187 до 242 |
|
- частота, Гц |
от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
15 |
|
Габаритные размеры тепловычислителя, мм, не более: - высота |
285 |
|
- ширина |
160 |
|
- глубина |
95 |
|
Масса тепловычислителя, кг, не более |
2,3 |
аблица 12 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
75000 |
Таблица 13 - Диаметр условного прохода (Ду), наибольший расход (Qmhkc), габаритные размеры и масса ПРЭ
|
Ду, мм |
Q * QmcQkc , м3/ч |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг |
|
15 |
6,00 |
155 |
95 |
205 |
2,70 |
|
25 |
16,00 |
155 |
115 |
210 |
3,90 |
|
40 |
40,00 |
200 |
145 |
240 |
6,30 |
|
50 |
60,00 |
200 |
160 |
245 |
7,90 |
|
80 |
160,00 |
230 |
195 |
275 |
12,50 |
|
100 |
250,00 |
250 |
230 |
310 |
18,00 |
|
150 |
600,00 |
320 |
300 |
375 |
36,50 |
|
200 |
1000,00 |
350 |
360 |
445 |
52,00 |
|
300** |
** |
** |
** |
** |
** |
|
400** |
** |
** |
** |
** |
** |
|
* Указанные значения Qmhkc соответствуют скорости потока рабочей среды 10 м/с; ** Обеспечивается применением в составе теплосчетчиков счетчиков жидкости VA исполнения VA2301, регистрационный № 94341-25 в ФИФ ОЕИ, метрологические и технические характеристики в соответствии с описанием типа. | |||||
