Номер по Госреестру СИ: 96067-25
96067-25 Ротаметры-расходомеры поплавковые с металлической трубкой
(PGR)
Назначение средства измерений:
Ротаметры-расходомеры поплавковые с металлической трубкой PGR (далее - ротаметры) предназначены для измерения массового расхода газа (хлора, фреона), транспортируемого по напорному трубопроводу, и преобразования измеренных значений в унифицированный токовый выходной сигнал от 4 до 20 мА.

Внешний вид.
Ротаметры-расходомеры поплавковые с металлической трубкой
Рисунок № 1

Внешний вид.
Ротаметры-расходомеры поплавковые с металлической трубкой
Рисунок № 2

Внешний вид.
Ротаметры-расходомеры поплавковые с металлической трубкой
Рисунок № 3

Внешний вид.
Ротаметры-расходомеры поплавковые с металлической трубкой
Рисунок № 4

Внешний вид.
Ротаметры-расходомеры поплавковые с металлической трубкой
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на металлическую пластину, расположенную на корпусе ротаметра, как это показано на рисунке 3.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в приложении А «Градуировочная таблица и методика измерений» паспорта / руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агенства по техническому регулированию и метрологии (Росстандарт) от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
ТУ 26.51.52-001-68249567-2024 «Ротаметр-расходомер поплавковый с металлической трубкой PGR. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Производственное бюро инженера Шапиро А. С. «ЦентрХлорРеконструкция»
(ООО «ПБ инженера Шапиро А.С. «ЦХР»)
Юридический адрес: 308504, Белгородская обл., с. Таврово, мкрн. Таврово-7, ул. Солнечная, д. 69
ИНН 5614053959
Изготовитель
Общество с ограниченной ответственностью «Производственное бюро инженера Шапиро А. С. «ЦентрХлорРеконструкция»
(ООО «ПБ инженера Шапиро А.С. «ЦХР»)
Юридический адрес: 308504, Белгородская обл., с. Таврово, мкрн. Таврово-7, ул. Солнечная, д. 69
ИНН 5614053959
Производственная площадка: фирма «Hangzhou Yucheng S&T. Custom supplier of pressure and flow instruments», Китай
Адрес места осуществления деятельности: Factory: No. 90 xinxin Rd, Fengdu Industrial
Zone, Hangzhou, China . 311115
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов»
(ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр.8
Телефон (факс): +7 (495)-491-78-12
Web-сайт: https://www.kip-mce.ru
Е-mail: sittek@mail.ru; mce-info@mail.ru.
Правообладатель
Общество с ограниченной ответственностью «Производственное бюро инженера Шапиро А. С. «ЦентрХлорРеконструкция»(ООО «ПБ инженера Шапиро А.С. «ЦХР»)
Юридический адрес: 308504, Белгородская обл., с. Таврово, мкрн. Таврово-7, ул. Солнечная, д. 69
ИНН 5614053959
Принцип действия ротаметров основан на восприятии поплавком, перемещающимся в ротаметрической трубке, динамического напора потока газа, проходящего вертикально по ротаметрической трубке.
В вертикальном измерительном конусе ротаметра находится измерительный элемент -поплавок, способный перемещаться вверх-вниз. Когда измеряемое вещество проходит через измерительный конус снизу вверх, поплавок под действием этого потока поднимается, при этом размер площади кольца между коническим поплавком и диафрагмой увеличивается до момента, когда вес поплавка, выталкивающая сила, действующая на поплавок и перепад давления на поплавке не уравновесятся. Каждому положению поплавка соответствует определенное значение объёмного расхода.
Ротаметры имеют стрелочное устройство отображения результатов измерений, отградуированное в единицах массового расхода измеряемой среды. Стрелочное устройство имеет датчики магнитного поля, на которые положение поплавка передаётся при помощи магнитов, расположенных в поплавке и на оси указательной стрелки.
Сигналы с датчиков магнитного поля преобразовываются для отображения на жидкокристаллическом дисплее и для формирования токового сигнала от 4 до 20 мА. Обработка и преобразование сигналов осуществляется аппаратно. Программное обеспечение отсутствует.
Ротаметры выпускаются с резьбовым присоединением к трубопроводу.
Ротаметры выпускаются в двух модификациях, PGR-C12 и PGR-CC12F2, отличающихся параметрами измеряемой среды.

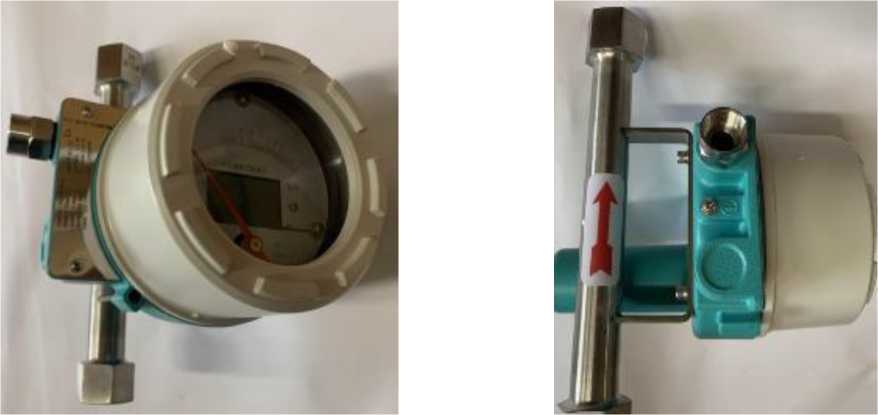

Общий вид модификаций ротаметров представлен на рисунке 1.
Рисунок 1 - Общий вид ротаметров
Серийный номер ротаметра состоит из буквы латинского алфавита и цифрового кода из арабских цифр. Серийный номер наносится типографским способом на циферблат прибора, как показано на рисунке 2, а также он наносится методом лазерной гравировки на металлическую пластину, как это показано на рисунке 3. Металлическая пластина с заводским номером крепится к корпусу ротаметра винтами, как это показано на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.

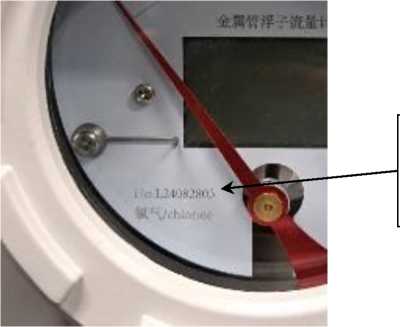

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на циферблат

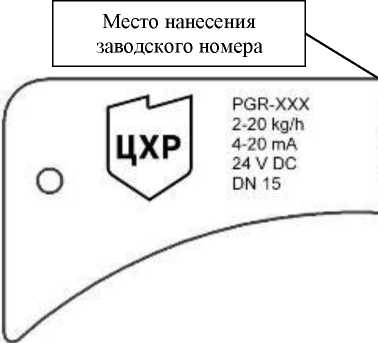

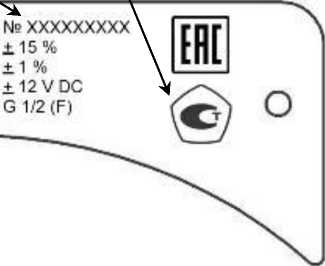

Место нанесения знака утверждения типа

Рисунок 3 - Место нанесения заводского номера и знака утверждения типа на пластину
ротаметров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
PGR-C12 |
PGR-CC12F2 | |
|
Измеряемая среда (газ) |
хлор |
фреон |
|
Диапазон измерений массового расхода измеряемой среды, кг/ч |
от 2 до 20 | |
|
Плотность измеряемой среды при температуре 0 °С и давлении 0,101325 МПа, кг/м3 |
3,214 |
1,486 |
|
Температура измеряемой среды в рабочих условиях, °С |
от 20 до 30 | |
|
Абсолютное давление измеряемой среды в рабочих условиях, МПа |
от 0,1 до 0,3 | |
|
Пределы допускаемой приведенной погрешности (к верхнему пределу диапазона измерений) по аналоговому и цифровому индикатору, % |
±15 | |
|
Пределы допускаемой приведенной погрешности преобразования массового расхода в значение выходного унифицированного аналогового сигнала постоянного тока, % |
±1 | |
|
Цена единицы младшего разряда ЖК-дисплея, кг/ч |
0,1 | |
|
Выходной сигнал, мА |
от 4 до 20 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условный диаметр, мм |
15 |
|
Максимально допустимое давление измеряемой среды, МПа |
1,6 |
|
Потеря давления, кПа, не более |
1,5 |
|
Материал корпуса |
нержавеющая сталь SS316 |
|
Монтажное положение корпуса |
вертикальное |
|
Монтажное соединение |
резьбовое G ^(F) |
|
Напряжение электропитания от сети постоянного тока, В |
24±12 |
|
Температура окружающей среды, °С |
от +5 до +40 |
|
Относительная влажность окружающей среды при температуре плюс 35 °С, % не более |
80 |
|
Масса, кг, не более |
3 |
|
Габаритные размеры (длина х ширина х глубина), не более |
265х164х205 |
