Номер по Госреестру СИ: 96096-25
96096-25 Индикаторы универсальные
(И-02-0X)
Назначение средства измерений:
Индикаторы универсальные H-02-0X (далее - индикаторы) предназначены для измерения текущего времени, синхронизации и поддержания единого времени в устройствах и средствах измерений, транслирования данных с приборов учета электрической энергии по запросу по прозрачному каналу связи по цифровому интерфейсу RS-485, а также удаленного контроля состояния дискретных входов 220В/сухой контакт посредством GSM-сети.

Внешний вид.
Индикаторы универсальные
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
vindicator |
|
Номер версии (идентификационный номер) ПО |
13-69 |
|
Цифровой идентификатор ПО |
- |
ПО не влияет на нормирование метрологических характеристик индикатора. Конструкция индикатора исключает возможность несанкционированного влияния на ПО индикатора и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации индикатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 13 «Работа индикатора универсального» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта № 2360 от 26.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 27.90.70-001-13793232-2018 «Индикатор универсальный. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Институт высоких технологий Белгородского государственного университета»
(ООО «ИВТБелГУ»)
ИНН 3123090641
Юридический адрес: 308009, Белгородская обл., г.о. г. Белгород, г. Белгород, пр-кт Славы, д. 28, офис 623
Изготовитель
Общество с ограниченной ответственностью «Институт высоких технологий Белгородского государственного университета»Принцип действия индикатора заключается: в сборе измерительной информации от средств измерений электрической энергии и мощности (счётчиков электрической энергии) по цифровому интерфейсу RS-485, предварительной их обработки, и передаче на сервер сбора данных (далее по тексту - сервер); в сборе измерительной информации с внешних блоков расширения, оснащённых цифровым интерфейсом RS-485, предварительной их обработки, и передаче на сервер по GSM-каналам и/или Ethernet; в опросе состояния дискретных входов индикатора, сборе данных от внешних блоков расширения, оснащённых интерфейсом RS -485, первичной обработке полученных данных и передаче их на сервер, кроме того, индикатор осуществляет передачу на сервер сообщений самодиагностики.
Устройство имеет встроенные часы реального времени. Устройство синхронизирует собственные часы c национальной шкалой времени UTC(SU) от серверов верхнего уровня с использованием сервиса NTP или по сигналам ГНСС ГЛОНАСС/GPS с помощью встроенного приемника.
Двухсторонний обмен данными между индикатором и сервером происходит по каналам цифровой сотовой сети наземной связи GSM/GPRS (далее по тексту - GSM-канал), а также по проводному каналу связи Ethernet (зависит от модификации).
Конструктивное решение индикатора обеспечивает возможность конфигурирования (настройки, наращивания) его эксплуатационных параметров и программных средств, а также интеграцию с внешними устройствами по интерфейсам RS-485. В индикаторе предусмотрена возможность удаленной настройки по каналам GSM/GPRS, SMS, Ethernet следующих параметров:
-
- периодической составляющей передачи информации с объекта;
-
- времени нахождения в одной сессии GPRS;
-
- параметров связи и удаленных серверов;
-
- конфигурации дискретных входов.
Индикатор выполнен в пластиковом корпусе, предназначенном для монтажа на DIN-рейку. На боковых панелях корпуса, закрываемых съемными крышками, расположены разъемы для подключения питания, дискретных входов, антенны, интерфейсов RS-485, Ethernet, разъем для SIM-карты. Также на боковой панели расположен светодиод для индикации режима работы индикатора.
Знак поверки наносится на боковую панель индикатора.
Заводской номер индикатора в цифровом формате наносится на его корпус лазерным гравированием.

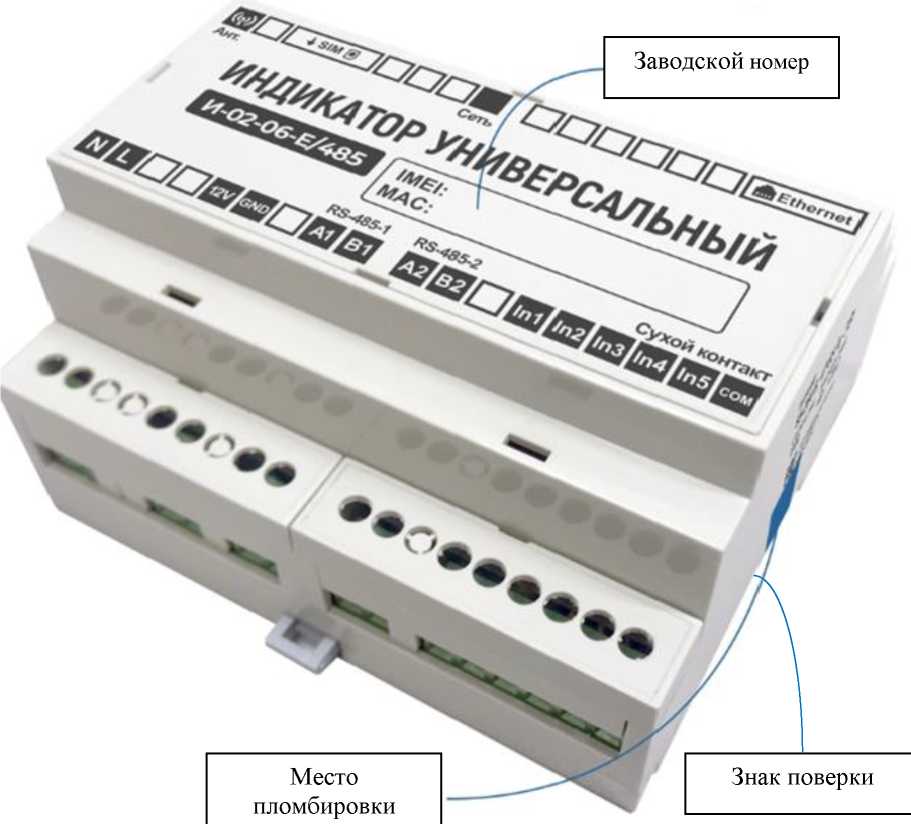

Общий вид индикатора представлен на рисунке 1.
Заводской номер
Место пломбировки
Знак поверки
Рисунок 1 - Общий вид средства измерений, места пломбировки от несанкционированного доступа, нанесения знака поверки и заводского номера
Таблица 2 - Метрологические характеристики индикатора
|
Наименование характеристики |
Значение |
|
Пределы допускаемых смещений формируемой шкалы времени относительно национальной шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, с |
±2,0 |
|
Пределы допускаемых смещений формируемой шкалы времени относительно национальной шкалы времени UTC(SU) в режиме синхронизации по протоколу NTP, с |
±2,0 |
|
Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени в автономном режиме за сутки, с |
±3,0 |
Таблица 3 - Основные технические характеристики индикатора
|
Наименование характеристики |
Значение | |||
|
1 |
2 | |||
|
Модель |
И-02-04-485 |
И-02-06-Е/485 | ||
|
Конструкция | ||||
|
Материал корпуса |
пластик | |||
|
Варианты установки |
крепление на DIN-рейку | |||
|
Степень защиты |
IP20 | |||
|
Габаритные размеры (ДхШхВ), мм, не более |
53^90,2x57,5 |
106^90,2x57,5 | ||
|
Масса, г, не более |
220 |
250 | ||
|
Количество разъемов под SIM-карту | ||||
|
Формат SIM-карты |
Micro SIM (3FF) | |||
|
Разъем для подключения внешней антенны |
SMA-female | |||
|
GSM-модем | ||||
|
Диапазон частот GSM, МГц |
900/1800 | |||
|
GPRS, кбит/с |
85,6 | |||
|
SMS |
есть | |||
|
Интерфейс Ethernet | ||||
|
Стандарт передачи данных |
нет |
10Base-T, 100Base-TX | ||
|
Тип разъема |
нет |
RJ-45 | ||
|
Количество |
нет |
1 | ||
|
Скорость передачи данных, Мбит/с |
нет |
10, 100 | ||
|
Напряжение изоляции, В |
нет |
1500 | ||
|
Поддержка Auto-MDIX |
нет |
нет | ||
|
Интерфейс RS-485 | ||||
|
Количество |
1 |
2 | ||
|
Скорость передачи данных, бод/с |
от 1200 до 115 200 | |||
|
Напряжение изоляции, В |
2500 | |||
|
Питание | ||||
|
Напряжение питания, В |
от 85 до 264 | |||
|
Частота питающего напряжения, Гц |
от 47 до 65 | |||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Потребляемая мощность, Вт |
3 | |
|
Тип резервного источника питания |
Ионисторный | |
|
Защита | ||
|
Защита от перенапряжения по сети |
310 B, восстанавливается автоматически | |
|
Стойкость к микросекундным импульсам большой энергии |
4 кВ (L-N) | |
|
Гальваническая изоляция |
есть | |
|
Входы | ||
|
Количество входов 220В (совмещён со входом питания) |
1 |
1 |
|
Количество входов «Сухой контакт» |
3 |
5 |
|
Напряжение изоляции, В |
2500 | |
|
Условия эксплуатации | ||
|
Температура, °С |
от -40 до +70 | |
|
Функциональные характеристики | ||
|
Время технической готовности (установления рабочего режима), мин, не более |
1,0 | |
|
Сторожевой таймер |
есть | |
|
Контроль наличия переменного напряжения |
есть (от питающего напряжения) | |
|
Контроль напряжение резервного источника питания |
есть | |
|
Хранение конфигурации |
Внутренняя память Изделия | |
