Номер по Госреестру СИ: 96006-25
96006-25 Устройства сбора и передачи данных
(Меркурий 250)
Назначение средства измерений:
Устройства сбора и передачи данных Меркурий 250 (далее - УСПД), предназначены для синхронизации времени, сбора, хранения и передачи данных с приборов учета электрической энергии и других устройств промышленной автоматизации в составе автоматизированных систем в вышестоящие устройства и системы верхнего уровня управления.
Внешний вид.
Устройства сбора и передачи данных
Рисунок № 1
Внешний вид.
Устройства сбора и передачи данных
Рисунок № 2
Внешний вид.
Устройства сбора и передачи данных

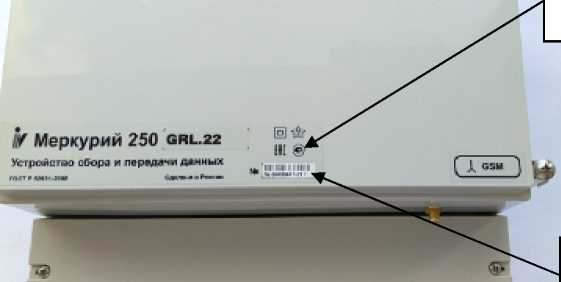

Рисунок № 3
Внешний вид.
Устройства сбора и передачи данных

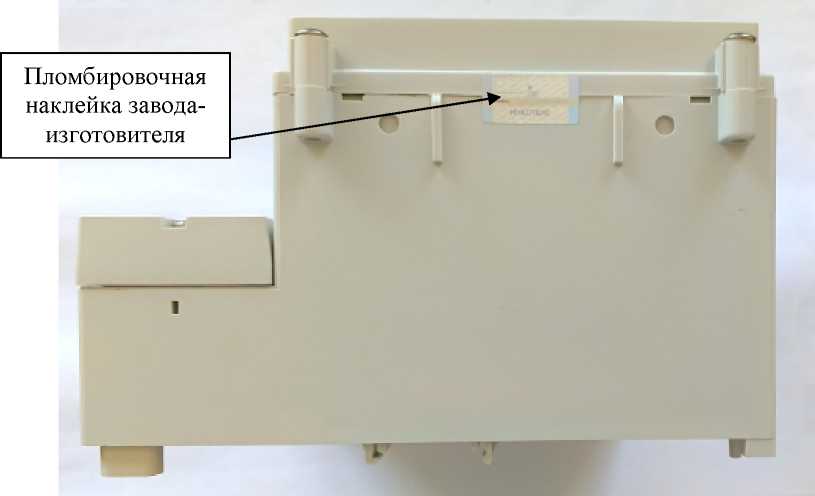

Рисунок № 4
Общие сведения
Дата публикации - 04.08.2025
Срок свидетельства - 01.08.2030
Номер записи - f58217fd-c307-4042-13f0-619938004b5e
ID в реестре СИ - 1426507
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Научно-производственная фирма «Моссар»
Страна - РОССИЯ
Населенный пункт - 413093, Саратовская обл., г. Маркс, пр-кт Ленина, д. 111
Уведомление о начале осуществления предпринимательской деятельности -
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1551 от 2025.08.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Устройства сбора и передачи данных (Меркурий 250)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Научно-производственная фирма «Моссар»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96006-25 01.08.2030 |
Устройства сбора и передачи данных, Меркурий 250 Общество с ограниченной ответственностью «Научно-производственная фирма «Моссар» (РОССИЯ 413093, Саратовская обл., г. Маркс, пр-кт Ленина, д. 111) |
ОТ МП |
4 года |
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Кто поверяет Устройства сбора и передачи данных (Меркурий 250)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства сбора и передачи данных (Меркурий 250)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) УСПД состоит из встроенного и внешнего ПО.
Встроенное ПО разделяется на метрологически значимую и метрологически незначимую части.
Метрологические характеристики УСПД нормированы с учетом влияния метрологически значимой части встроенного ПО.
Внешнее ПО предназначено для считывания и записи данных, конфигурации УСПД (параметры конфигурации записываются в метрологически незначимую часть встроенного ПО) и является метрологически не значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО модификаций Mеркурий 250 GRL.12, Mеркурий 250 GR.4R, Mеркурий 250 GR.8R, Mеркурий 250 GR.12R, Mеркурий 250 GRL.4R.12, Mеркурий 250 GRL.8R.12, Mеркурий 250 GRL.12R.12, приведены в таблице 2.
Идентификационные данные встроенного ПО модификаций Mеркурий 250 GRL.21, Mеркурий 250 GRL.22, приведены в таблице 3.
Таблица 2 - Идентификационные данные встроенного ПО модификаций Меркурий 250 GRL.12, Меркурий 250 GR.4R, Меркурий 250 GR.8R, Меркурий 250 GR.12R, Меркурий 250 GRL.4R.12,
|
Меркурий 250 GRL.8R.12, Меркурий 250 GRL.12R.12 | |
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Enlogic-\"I250 |
|
Номер версии (идентификационный номер ПО) |
build xx.xx.2xxx* |
|
Цифровой идентификатор ПО |
- |
|
* - Обозначение «х» не относится к метрологически значимому ПО и принимает значения от 0 до 9. | |
Таблица 3 - Идентификационные данные встроенного ПО модификаций Меркурий 250 GRL.21, Меркурий 250 GRL.22
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
TVEGSVl |
|
Номер версии (идентификационный номер ПО) |
1.х* |
|
Цифровой идентификатор ПО |
- |
|
* - Обозначение «х» не относится к метрологически значимому ПО и принимает значения от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации типографским способом и на панель УСПД методом офсетной печати или фотоспособом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Использование по назначению» документа РЭ 26.30.23-004-74537069-2024 «Устройство сбора и передачи данных Меркурий 250. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 26.30.23-004-74537069-2024 «Устройства сбора и передачи данных Меркурий 250. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК») ИНН 7719532487
Адрес юридического лица: 105484, г. Москва, ул. 16 я Парковая, д. 26, к. 2, оф. 2301А
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Правообладатель
Общество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК») ИНН 7719532487Адрес юридического лица: 105484, г. Москва, ул. 16 я Парковая, д. 26, к. 2, оф. 2301А
Изготовители Общество с ограниченной ответственностью «Инкотекс-СК» (ООО «Инкотекс-СК») ИНН 7719532487
Адрес: 105484, г. Москва, ул. 16 я Парковая, д. 26, к. 2, оф. 2301А
Общество с ограниченной ответственностью «Научно-производственная фирма «Моссар» (ООО «НПФ «Моссар»)
ИНН 6454073547
Адрес: 413093, Саратовская обл., г. Маркс, пр-кт Ленина, д. 111
Принцип действия УСПД основан на периодическом и спорадическом обмене данными и командами, включая команды синхронизации времени, в цифровом виде между подключенными к УСПД счетчиками, другими устройствами промышленной автоматизации и вышестоящими устройствами и системами верхнего уровня управления, а также в накоплении и хранении принятых данных.
Конструктивно УСПД представляют собой устройства, состоящие из вычислительного блока, энергонезависимой памяти большой емкости, GSM-модуля, PLC-модуля, устройства сопряжения интерфейсов. Вычислительный блок построен на базе микро-ЭВМ типа РС-100 и имеет внешние порты для подключения памяти большой емкости, внешних модулей и интерфейсов, в том числе шину Ethernet. Питание микро-ЭВМ и других устройств осуществляется от импульсного источника питания, который выдает необходимые рабочие напряжения соответствующей мощности. Алгоритм работы, а также все необходимые вычисления, осуществляются по программе, которая хранится в энергонезависимой памяти. УСПД могут применяться автономно или в составе автоматизированных систем сбора данных о потребляемой электроэнергии.
УСПД также осуществляют синхронизацию времени счетчиков, имеющих часы реального времени, коррекция времени осуществляется автоматически или по команде от диспетчерского пункта. Синхронизация времени УСПД осуществляется от встроенного приемника GPS или через внешний интерфейс.
Через последовательный интерфейс или канал связи в УСПД можно записать:
-
- дату и время;
-
- параметры конфигурации УСПД.
Через последовательный интерфейс или канал связи из УСПД можно считать:
-
- дату и время;
-
- параметры конфигурации УСПД;
-
- данные от счетчиков в соответствии с параметрами конфигурации.
Под параметрами конфигурации понимается формирование задания, в соответствии с которым УСПД опрашивает счетчики, подключенные к нему по витой паре или силовой линии 0,4 кВ, а также осуществляет коррекцию времени по заданному расписанию. Указанная конфигурация записывается в переменную часть метрологически незначимого программного обеспечения УСПД и включает в себя:
- тип опрашиваемых счетчиков - Меркурий 200, Меркурий 203.2Т, Меркурий 230, Меркурий 233;
- канал связи со счетчиком (PLC или витая пара);
- данные, которые необходимо получить от счетчика (набор измеренных и вычисленных данных определяется типом счетчика);
- периодичность получения данных.
УСПД изготавливаются в модификациях, представленных в таблице 1, отличающихся составом функциональных модулей и программным обеспечением.
Таблица 1 - Модификации УСПД
|
Модификации |
Функциональные модули |
Настройки программного обеспечения для обмена с верхним уровнем автоматизированной системы коммерческого учёта электроэнергии (далее - АИИС КУЭ) |
|
Меркурий 250 GRL.12 |
yC^+GSM+RS485+PLCII |
«Меркурий-Энергоучет» |
|
Меркурий 250 GRL.21 |
yC^+GSM+RS485+PLCI |
«:Телескоп+», RTU325 |
|
Mеркурий 250 GRL.22 |
yC^+GSM+RS485+PLCII |
«:Телескоп+», RTU325 |
|
Mеркурий 250 GR.4R |
УСПД+GSM + RS485+RS485x4 |
«Меркурий-Энергоучет» |
|
Mеркурий 250 GR.8R |
УС1VI/GSM- RS485+RS485x8 |
«Меркурий-Энергоучет», Телемеханика |
|
Mеркурий 250 GR.12R |
УС1VI/GSM- RS485+RS485x1 2 |
«Меркурий-Энергоучет», Телемеханика |
|
Mеркурий 250 GRL.4R.12 |
УС1 Gl-GSVI- RS485+RS485x4 +PLCII |
«Меркурий-Энергоучет» |
|
Mеркурий 250 GRL.8R.12 |
УС1 Gl-GSVI- RS485+RS485x8 +PLCII |
«Меркурий-Энергоучет» |
|
Mеркурий 250 GRL.12R.12 |
УС1 Gl-GSVI- RS485+RS485x1 2+PLCII |
«Меркурий-Энергоучет» |
|
Примечание - Все УСГ |
Д имеют выход Ethernet и возможность использования GPS | |
Заводской номер наносится на маркировочную табличку типографским методом в виде штрих-кода и соответствующего ему цифрового кода.
Общий вид УСПД с указанием места ограничения доступа к местам настройки (регулировки) и мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1-2. Способ ограничения доступа к местам настройки (регулировки) -пломбировочная наклейка завода-изготовителя. Нанесение знака поверки на УСПД не предусмотрено.
Место нанесения
знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид УСПД с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Рисунок 2 - Общий вид УСПД с указанием места ограничения доступа к местам настройки (регулировки)
Таблица 7 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Устройство сбора и передачи данных |
Меркурий 250 |
1 |
|
Руководство по эксплуатации* |
РЭ 26.30.23-004-74537069-2024 |
1 |
|
Формуляр |
ФО 26.30.23-004-74537069-2024 |
1 |
|
* Размещается в электронном виде на сайте www.incotexcom.ru | ||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Допускаемый ход встроенных часов, с/сут:
|
±0,5 ±5,0 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
Таблица 5 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
230 50 |
|
Полная потребляемая мощность от сети переменного тока, В^А, не более |
16 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
217х278х143 |
|
Масса, кг, не более |
3 |
|
Условия эксплуатации:
|
от -40 до +70 95 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
18 |
|
Средняя наработка на отказ, ч |
120 000 |
