Сведения о средстве измерений: 96013-25 Анализаторы общего органического углерода

Номер по Госреестру СИ: 96013-25
96013-25 Анализаторы общего органического углерода
(PL-TOC-200)

Назначение средства измерений:
Анализаторы общего органического углерода PL-TOC-200 (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода, неорганического, органического углерода в водных растворах органических и неорганических веществ.

сертификация программного обеспечения
Внешний вид. Анализаторы общего органического углерода, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 1
Внешний вид. Анализаторы общего органического углерода, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 2
Внешний вид. Анализаторы общего органического углерода, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы общего органического углерода
Рисунок № 3

Общие сведения

Дата публикации - 04.08.2025
Срок свидетельства -
Номер записи - 7e8ffc25-f761-b839-7e38-df9e2bf9c790
ID в реестре СИ - 1426500
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Shanghai Metash Instruments Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 9#-6F, No.115, Lane 1276 Nanle Road, Songjiang District, Shanghai, 201611
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Анализаторы общего органического углерода (PL-TOC-200)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shanghai Metash Instruments Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96013-25

Анализаторы общего органического углерода, PL-TOC-200
Shanghai Metash Instruments Co., Ltd. (КИТАЙ 9#-6F, No.115, Lane 1276 Nanle Road, Songjiang District, Shanghai, 201611)
ОТ
МП
1 год

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы общего органического углерода (PL-TOC-200)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы общего органического углерода (PL-TOC-200)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы оснащены внешним программным обеспечение (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные внешнего ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TOC-RD

Номер версии (идентификационный номер) ПО

1.222.Х.ХХХ*

Цифровой идентификатор ПО

-

* «Х» не относится к метрологически значимой части

ПО и принимает значения

от 0 до 999

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.


Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в главе IV «Подготовка к установке и испытанию», главе VI «Эксплуатация прибора» документа «Анализаторы общего органического углерода PL-TOC-200. Руководство по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта Российской Федерации от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Техническая документация «Shanghai Metash Instruments Co., Ltd.», Китай.

Правообладатель

«Shanghai Metash Instruments Co., Ltd.», Китай

Адрес: 9#-6F, No.115, Lane 1276 Nanle Road, Songjiang District, Shanghai, 201611, China

Изготовитель

«Shanghai Metash Instruments Co., Ltd.», Китай
Адрес: 9#-6F, No.115, Lane 1276 Nanle Road, Songjiang District, Shanghai, 201611, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Правообладатель

«Shanghai Metash Instruments Co., Ltd.», Китай
Адрес: 9#-6F, No.115, Lane 1276 Nanle Road, Songjiang District, Shanghai, 201611, China

Принцип действия анализаторов основан на количественном определении углерода в водных растворах органических и неорганических веществ в виде диоксида углерода (CO2), получаемого в результате высокотемпературного сжигания пробы и детектируемого методом недисперсионной инфракрасной спектрометрии. Массовая концентрация углерода в пробе пропорциональна интенсивности поглощения ИК-излучения от диоксида углерода и рассчитывается из предварительно построенных градуировочных зависимостей.

Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из системы подачи и разбавления проб, блока окисления проб путем каталитического сжигания при высокой температуре, системы охлаждения, газовой схемы, блока ИК-детектора (недисперсионное инфракрасное обнаружение (NDIR)) и блока управляющей электроники, установленных в одном корпусе.

Анализаторы оснащены автоматической системой для отбора и ввода проб (автоматическим пробоотборником).

Анализаторы могут работать в следующих режимах: TC - определение общего углерода; IC - определение общего неорганического углерода; TOC - определение общего органического углерода; NPOC - определение неотдуваемого органического углерода (нелетучего органического углерода).

Корпус анализаторов изготовлен из металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.

Анализаторы имеют серийный номер, расположенный на информационной табличке (шильде) на задней стороне анализаторов. Серийный номер имеет буквенно-цифровой формат и нанесен типографским способом.

Нанесение знака поверки на анализаторы не предусмотрено.

Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

К данному типу средств измерений относятся анализаторы с серийными номерами MS-TOC-231232, MS-TOC-231234.

Внешний вид. Анализаторы общего органического углерода (PL-TOC-200), http://oei-analitika.ru

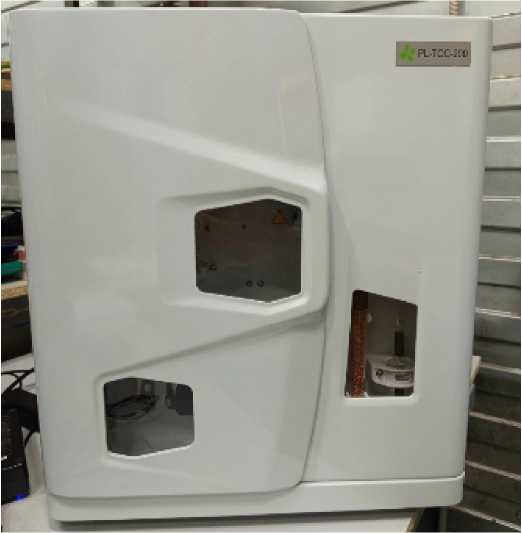

Рисунок 1 - Общий вид анализаторов общего органического углерода PL-TOC-200

Внешний вид. Анализаторы общего органического углерода (PL-TOC-200), http://oei-analitika.ru
Внешний вид. Анализаторы общего органического углерода (PL-TOC-200), http://oei-analitika.ru

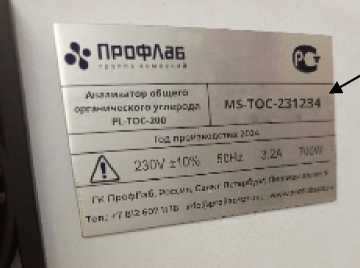

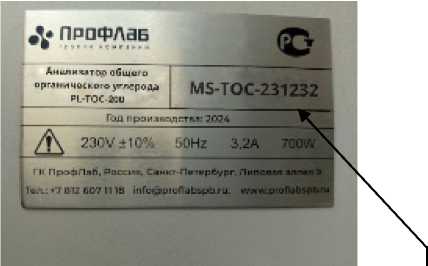

Рисунок 2 - Место нанесения серийного номера на анализаторы общего органического углерода PL-TOC-200

Место нанесения серийного номера

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).


Таблица 4 -

Наименование

Обозначение

Количество

Анализатор общего органического углерода

PL-TOC-200

1 шт.

Автоматический пробоотборник

AS-W20

1 шт.

Программное обеспечение

ПО

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Методика поверки

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Предел обнаружения*, мг/дм3, не более

0,05

Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика)**, %

3,0

* При измерении в режиме общий углерод;

** При концентрации, превышающей более чем в 10 раз предел обнаружения.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон показаний массовой концентрации углерода, мг/дм3

от 0 до 1000

Объем дозируемой пробы, см3

от 0,1 до 0,5

Параметры электрического питания: - напряжение переменного тока, В

от 100 до 120/от 200 до 240

- частота переменного тока, Гц

50/60

Потребляемая мощность, В А, не более

700

Габаритные размеры, мм:

- длина

631

- ширина

450

- высота

478

Масса, кг

45

Условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +35

- относительная влажность, %, не более

80
