Номер по Госреестру СИ: 96016-25
96016-25 Расходомеры вихревые
(MA80T)
Назначение средства измерений:
Расходомеры вихревые MA80T (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей и газов, массового расхода и массы пара.
Внешний вид.

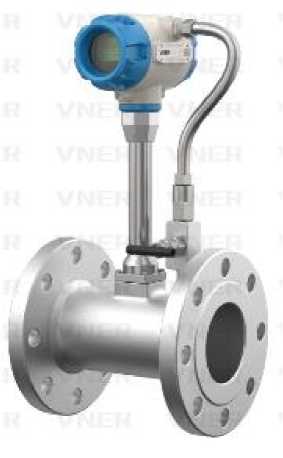

Расходомеры вихревые
Рисунок № 1
Внешний вид.

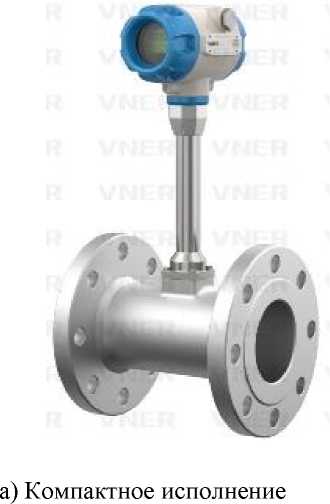

Расходомеры вихревые
Рисунок № 2
Внешний вид.

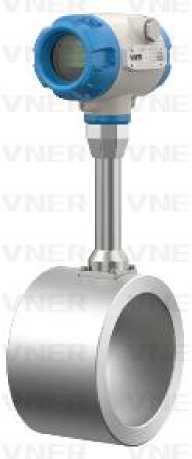

Расходомеры вихревые
Рисунок № 3
Внешний вид.

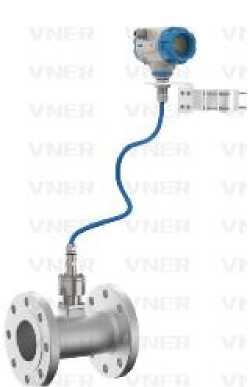

Расходомеры вихревые
Рисунок № 4
Внешний вид.

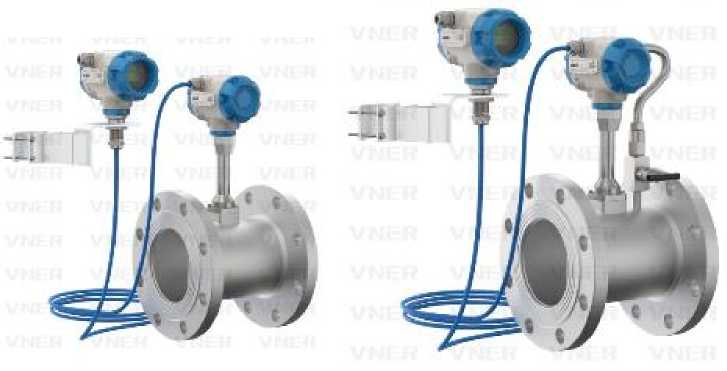

Расходомеры вихревые
Рисунок № 5
Внешний вид.
Расходомеры вихревые
Рисунок № 6
Общие сведения
Дата публикации - 04.08.2025
Срок свидетельства - 01.08.2030
Номер записи - 6fcc504d-2b7a-ef5c-d481-8a0534d10eaf
ID в реестре СИ - 1426497
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. MA80TED31E150E39B1H, мод. MA80TED31E100F39B1H, мод. MA80TED31E100E39B1H, мод. MA80TED31E080F39B1H, мод. MA80TED31E080E39B1H, мод. MA80TED31E050H39B1H, мод. MA80TED31E050F39B1H, мод. MA80TED31E050E39B1H, мод. MA80TED31E040H39B1H, мод. MA80TED31E040E39B1H, мод. MA80TED31E025H39B1H, мод. MA80TED31E025F39B1H, мод. MA80TED31E015E39B1H, мод. MA80TED31B080E29B1H, мод. MA80TED31B050E29B1H, мод. MA80TED31B040E29B1H, мод. MA80TED31B025E29B1H, мод. MA80TED21A100E29G1H, мод. MA80TED21A050E29G1H, мод. MA80TED21A020E29G1H,
Производитель
Изготовитель - Jiangsu VNER Electronic Techology CO., LTD
Страна - КИТАЙ
Населенный пункт - 11 Xingye Rd, Yizheng Economic Development Zone, Yizheng City, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок - 114
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 113
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1742 дн.
Приказы РСТ, где упоминается данный тип СИ
№1551 от 2025.08.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Расходомеры вихревые (MA80T)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Jiangsu VNER Electronic Techology CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96016-25 01.08.2030 |
Расходомеры вихревые, MA80T Jiangsu VNER Electronic Techology CO., LTD (КИТАЙ 11 Xingye Rd, Yizheng Economic Development Zone, Yizheng City, Jiangsu Province) |
ОТ МП |
5 лет |
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Расходомеры вихревые (MA80T)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 114 | 114 | 0 | 0 | 114 | 114 | 0 |
Стоимость поверки Расходомеры вихревые (MA80T)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей и газов, массового расхода и массы пара. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный импульсный, цифровой или аналоговый сигналы.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без кода доступа.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MWD002 |
|
Номер версии (идентификационный номер) ПО |
С.6 В.Х |
|
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографическим способом, на корпус электронного преобразователя при помощи наклейки.
Лист № 6
Всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Принцип работы» руководства по эксплуатации «Расходомеры вихревые MA80T».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа»;
Техническая документация завода-изготовителя «Jiangsu VNER Electronic Techology CO., LTD», Китай.
Правообладатель
«Jiangsu VNER Electronic Techology CO., LTD», Китай
|
Адрес: 11 Xingye Rd, Jiangsu Province, China Телефон: +86-18652789521 E-mail: s@vner.com.cn |
Yizheng |
Economic |
Development |
Zone, |
Yizheng |
City, |
|
| ||||||
|
«Jiangsu VNER Electronic Techology CO., LTD», Китай | ||||||
|
Адрес: 11 Xingye Rd, |
Yizheng |
Economic |
Development |
Zone, |
Yizheng |
City, |
Телефон: +86-18652789521
E-mail: s@vner.com.cn
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
«Jiangsu VNER Electronic Techology CO., LTD», Китай
|
Адрес: 11 Xingye Rd, Jiangsu Province, China Телефон: +86-18652789521 E-mail: s@vner.com.cn |
Yizheng |
Economic |
Development |
Zone, |
Yizheng |
City, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Принцип работы расходомеров основан на эффекте Кармана об образовании вихрей и их взаимосвязи со скоростью потока. Расходомер состоит из первичного преобразователя расхода (далее сенсор) и электронного преобразователя (далее ЭП) в герметичном корпусе. В измерительном канале сенсора установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает чувствительный элемент. Электрические сигналы с чувствительного элемента поступают в электронный преобразователь сигналов. После обработки и расчета, измерительная информация отображается на цифровом жидкокристаллическом дисплее или передается через интерфейс для дальнейшей обработки и отображения. Расходомеры изготавливаются в компактном исполнении, когда сенсор и электронный преобразователь жестко механически связаны или в раздельном исполнении, когда сенсор и электронный преобразователь разнесены на некоторое расстояние и соединены сигнальным кабелем. Расходомеры имеют исполнения обычное или взрывозащищенное. Расходомеры могут быть оснащены аналоговым выходом (от 4 до 20 мА), импульсным и цифровым выходами. Расходомеры могут изготавливаться со встроенными датчиками температуры и/или давления. Внешний вид расходомеров в различных исполнениях приведен на рисунке 1. Серийный номер расходомера в буквенно-цифровом формате наносится при помощи лазерной гравировки на маркировочных табличках, как показано на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено. б) Раздельное исполнение Рисунок 1 - Общий вид расходомеров Место нанесения серийного номера
Расходомер вихревый МА80Т Номер сертификата Ех: Ех-маркировка: ЕАЭС RU C-CN .АЖ58.В.06336/24 ОЕх ia IIIC Т80°С...Т350°С Da X Температура окружающей среды: -60°С^Та +55°С ПРЕДУПРЕЖДЕНИЕ! При использовании должен быть заземлен, алюминиевый корпус защищает от ударов! Открывать, отключив от сети! Производитель: JIANGSU VNER ELECTRONIC TECHNOLOGY CO.,LTD Адрес: 11 Xingye Rd, Chenji Town, Yangzhou, Jiangsu, China Место нанесения знака утверждения типа Рисунок 2 - Внешний вид маркировочных табличек Таблица 2 - Метрологические характеристики
Таблица 3 - Технические характеристики
аблица 4 - Показатели надежности
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
