Наименование

Обозначение

Количество

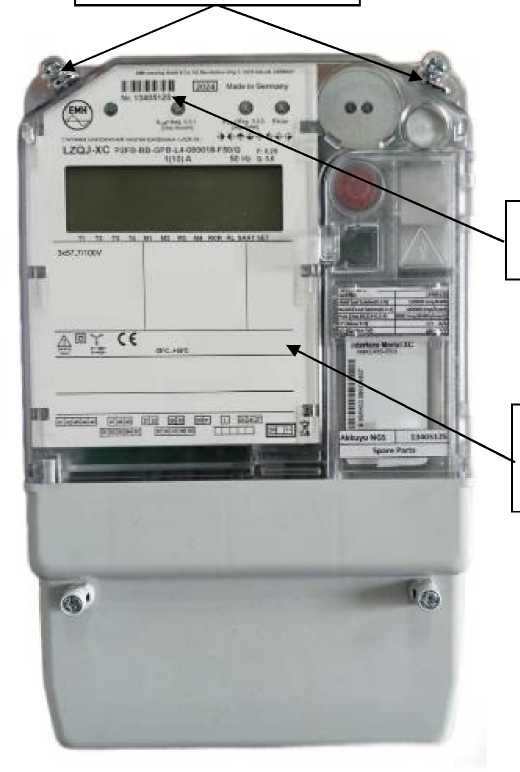

Счетчик электрической энергии трехфазный

LZQJ-XC

58 шт.

Паспорт

-

58 экз.

Руководство по эксплуатации

-

1 экз.

Наименование характеристики

Значение

Тип включения цепей напряжения/тока

Трансформаторное

Класс точности при измерении активной электрической энергии прямого и обратного направлений и активной и полной электрической мощности по ГОСТ 31819.22-2012 ¹⁾

0,2S

Класс точности при измерении реактивной электрической энергии прямого и обратного направлений и реактивной электрической мощности ²⁾

0,5

Номинальное фазное (линейное) напряжение ?7ф.ном(^л.ном), В

3x57,7(100)

Номинальный ток 1ном, А

1

Максимальный ток 1макс, А

10

Номинальное значение частоты сети . /ном, Г ц

50

Постоянная счетчика для счетчика, запрограммированного по вторичной стороне, имп./(кВт-ч) [имп./(квар-ч)]

5000

Постоянная счетчика для счетчика, запрограммированного по первичной стороне, /(кВт-ч)/имп. [(квар-ч)/ имп.]

100

Постоянная счетчика LED индикатора, имп./(кВт-ч) [имп./(квар-ч)]

100000

Диапазон измерений частоты переменного тока, Гц

от 42,5 до 56,0

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц

±0,05

Диапазон измерений среднеквадратических значений фазного/ линейного напряжения переменного тока, В

от 0,7' t/ф.ном/^л.ном

до 1,2-^ф.ном/^л.ном

Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного/ линейного напряжения переменного тока, %

±0,5

Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А

от 0,05 \!ном до 1макс

Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), %

±0,5

Стартовый ток (чувствительность), А, не более:

• - для счетчиков класса точности 0,2S по ГОСТ 31819.22-2012

• - для счетчиков класса точности 0,5

0,001 • 1ном

0,001 • 1ном

Диапазон измерений коэффициента мощности

от -1 до +1

Пределы допускаемой относительной погрешности измерений коэффициента мощности, %

±0,5

Диапазон измерений суммарного коэффициента гармонических составляющих напряжения

от 0 до 49,9

Наименование характеристики

Значение

Пределы допускаемой погрешности измерений суммарного коэффициента гармонических составляющих напряжения:

• - абсолютной погрешности для суммарного коэффициента гармонических составляющих напряжения < 1;

• - относительной погрешности для суммарного коэффициента гармонических составляющих напряжения > 1, %

±0,015

±1,5

Ход внутренних часов, с/сут, не более

±0,5

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от +15 до +25

от 30 до 80

• ¹⁾ Диапазон измерений активной и полной электрической мощности, характеристики точности при измерении активной (полной) электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счетчиков класса точности 0,2S соответствуют аналогичным параметрам при измерении активной электрической энергии для счетчиков класса точности 0,2S по ГОСТ 31819.22-2012.

• ²⁾ Диапазон измерений реактивной электрической энергии, характеристики точности при измерении реактивной электрической энергии для счетчиков класса точности 0,5 приведены в таблицах 3-8, диапазон измерений реактивной электрической мощности характеристики точности при измерении реактивной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счетчиков класса точности 0,5 приведены в таблицах 3 и 8.

Значение силы переменного тока, А

Коэффициент sincp (при индуктивной или емкостной нагрузке)

Пределы допускаемой основной относительной погрешности, %

При симметричной нагрузке

0,02-!ном — I < 0,05'Тном

1,00

±1,0

0,05 ^ном — I — Атаке

±0,5

0,05 'Аном — I < 0,10 •/ном

0,50

±1,0

0,10 •/ном — I — Атаке

±0,6

0,10 ^ном — I — Атаке

0,25

±1,0

При однофазной нагрузке

0,05 ^ном — I — Атаке

1,00

±0,6

0,10 ^ном — I — Атаке

0,50

±1,0

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А

Коэффициент sino (при индуктивной или емкостной нагрузке)

Пределы допускаемой дополнительной относительной погрешности, %

0,02'Тном  I /макс

1,0

±0,2

0,05 •/ном I /макс

0,5

±0,4

Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении реактивной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8-ином погрешность счетчика может меняться в пределах от плюс

10 % до минус 100 %.

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А

Коэффициент sino (при индуктивной или емкостной нагрузке)

Пределы допускаемой дополнительной относительной погрешности, %

0,02-1ном I /макс

1,0

±0,2

^{0,05 -/}ном ¹  /макс

0,5

±0,2

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А

Коэффициент sino (при индуктивной нагрузке)

Предел изменения погрешности, %,

/макс

1,0

±0,2

/макс

0,5 (при индуктивной нагрузке)

±0,2

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А

Коэффициент sino

Предел изменения погрешности, %,

/ном

1,0

±0,05

Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А

Коэффициент sino (при индуктивной или емкостной нагрузке)

Средний температурный коэффициент, %/К

0,05 -/ном      /макс

1,0

0,03

0,10 -/ном      /макс

0,5

0,05

Наименование характеристики

Значение

Параметры электрического источника дополнительного питания:

• - напряжение переменного тока В

• - частота переменного тока, Гц

• - напряжение постоянного тока, В

от 48 до 300 50/60

от 48 до 300

Полная мощность, потребляемая каждой цепью напряжения, В •А, не более

10

Активная мощность, потребляемая каждой цепью напряжения, Вт, не более

2

Полная мощность, потребляемая каждой цепью тока, В^А, не более

0,9

Глубина хранения данных профиля нагрузки (1 канал с периодом измерения 15 минут), дней

1698

Периоды регистрирования профиля нагрузки (программируется), минут

1; 2; 3; 5; 10;

15; 30; 60

Максимальное число каналов профиля нагрузки

32

Максимальная скорость обмена информацией при связи с прибором учета по цифровым интерфейсам:

• - RS-485, оптопорт, бит/с

• - Ethernet (опция), Мбит/с

19200

10

Габаритные размеры (высота^хдлина^хширина), мм, не более

285^х180^х80

Масса, кг, не более

1,8

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность, %

от -25 до +55 до 80

Наименование характеристики

Значение

Средний срок службы, лет

30

Средняя наработка на отказ, ч

165000
