Номер по Госреестру СИ: 96020-25
96020-25 Блоки измерительные ваттметров
(N1913В)
Назначение средства измерений:
Блоки измерительные ваттметров N1913B (далее
блоки
измерительные) предназначены для измерений средней, пиковой и мгновенной мощности ВЧ и СВЧ колебаний в комплекте с преобразователями измерительными, а также измерений временных характеристик сигналов.
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 1
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 2
Внешний вид.
Блоки измерительные ваттметров
Рисунок № 3
Общие сведения
Дата публикации - 05.08.2025
Срок свидетельства -
Номер записи - 369a2122-fdea-22bb-749b-24eb4f079d1a
ID в реестре СИ - 1426493
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Keysight Technologies Microwave Products (M) Sdn. Bhd.
Страна - МАЛАЙЗИЯ
Населенный пункт - Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1558 от 2025.08.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Блоки измерительные ваттметров (N1913В)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Keysight Technologies Microwave Products (M) Sdn. Bhd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96020-25 |
Блоки измерительные ваттметров, N1913В Keysight Technologies Microwave Products (M) Sdn. Bhd. (МАЛАЙЗИЯ Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang) |
ОТ МП |
1 год |
|
96372-25 |
Смеситель волноводный, M1970V Keysight Technologies Microwave Products (M) Sdn. Bhd. (МАЛАЙЗИЯ Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang) |
ОТ МП |
1 год |
|
97512-26 |
Преобразователи измерительные, E9300B Keysight Technologies Microwave Products (M) Sdn. Bhd. (МАЛАЙЗИЯ Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang) |
ОТ МП |
1 год |
|
97511-26 |
Преобразователи измерительные, E4412A Keysight Technologies Microwave Products (M) Sdn. Bhd. (МАЛАЙЗИЯ Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang) |
ОТ МП |
1 год |
|
97490-26 |
Блоки измерительные ваттметров, E4417A Keysight Technologies Microwave Products (M) Sdn. Bhd. (МАЛАЙЗИЯ Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Блоки измерительные ваттметров (N1913В)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Блоки измерительные ваттметров (N1913В)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) блоков измерительных установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware Rev |
|
Номер версии (идентификационный номер ПО) |
не ниже А1.01.06 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель блоков измерительных методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п. 7 «Порядок работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Правообладатель
«Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»(АО «ПриСТ)
Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
К настоящему типу СИ относятся блоки измерительные ваттметров N1913B с инвентарными номерами GI1000134, GI1000135.
Принцип работы блоков измерительных в части измерения мощности СВЧ основан на получении в цифровом виде результатов измерений от подключаемых ваттметров СВЧ и отображении их на дисплее прибора. В части формирования СВЧ колебаний принцип действия прибора основан на использовании цифро-аналогового преобразователя ЦАП, который непосредственно генерирует непрерывные или импульсно-модулированные сигналы. Сигналы формируются с помощью фильтрации полезного сигнала из спектра широкополосного сигнала, воспроизводимого ЦАП. Выходной каскад ЦАП снабжен переключаемым аттенюатором и системой автоматической регулировки уровня мощности.
Конструктивно блоки измерительные представляют собой моноблок, на передней панели которого расположены органы управления, жидкокристаллический индикаторный экран, вход для подключения преобразователей измерительных, выход сигнала калибратора. На задней панели расположены соединители для подключения кабелей интерфейсов USB, LAN, RS232/422, GPIB, выходы опорного генератора и триггеров, разъем VGA и разъем для подключения кабеля питания.

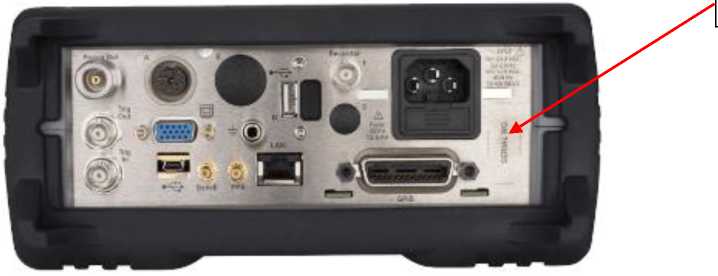

Общий вид электрометров и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа электрометры имеют пломбировку в виде наклейки между верхней и нижней стенками корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора.
Место нанесения знака поверки представлено на рисунке 1.
Инвентарный номер, идентифицирующий каждый экземпляр блоков измерительных, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус методом печати на наклейку, размещаемой на обратной стороне корпуса. Место нанесения инвентарного номера представлено на рисунке 1.

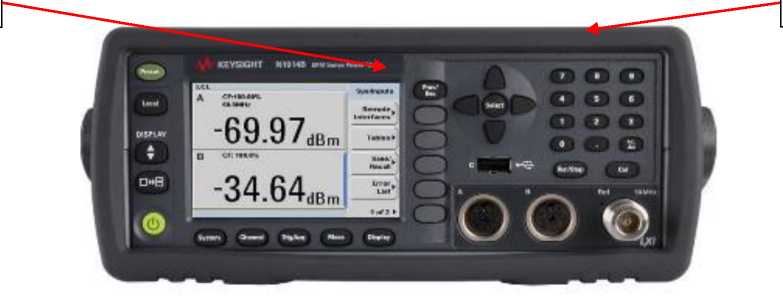

Рисунок 1 - Общий вид блоков измерительных, места нанесения знака утверждения типа (А), знака поверки (Б) и инвентарного номера (В)

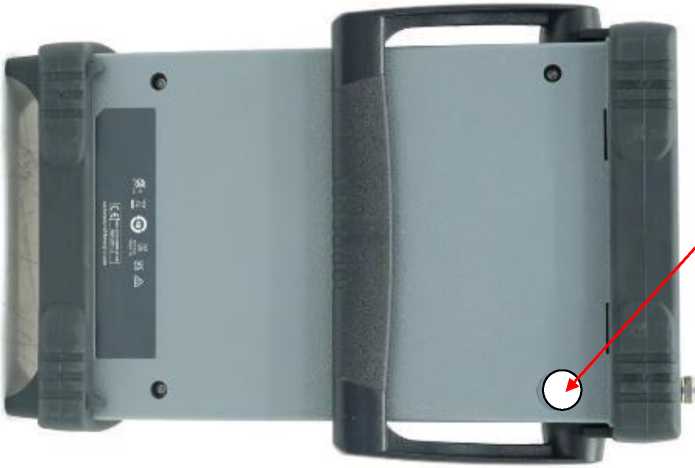

Рисунок 2 - Схема опломбирования от несанкционированного доступа (Г)
