Сведения о средстве измерений: 96021-25 Датчики частоты вращения

Номер по Госреестру СИ: 96021-25
96021-25 Датчики частоты вращения
(MSC 401033-10)

Назначение средства измерений:
Датчики частоты вращения MSC 401033-10 (далее - датчики) предназначены для измерения частоты вращения вращающихся валов.

сертификация программного обеспечения
Внешний вид. Датчики частоты вращения , http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики частоты вращения
Рисунок № 1
Внешний вид. Датчики частоты вращения , http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики частоты вращения
Рисунок № 2

Общие сведения

Дата публикации - 05.08.2025
Срок свидетельства -
Номер записи - 06e757ca-9b84-518e-89ed-c940ecc09123
ID в реестре СИ - 1426492
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Magnetic Sensors Corporation
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт - 1365 North McCan Street, Anaheim CA 92806
Уведомление о начале осуществления предпринимательской деятельности -

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1558 от 2025.08.04 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Датчики частоты вращения (MSC 401033-10)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Magnetic Sensors Corporation

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96021-25

Датчики частоты вращения , MSC 401033-10
Magnetic Sensors Corporation (СОЕДИНЕННЫЕ ШТАТЫ 1365 North McCan Street, Anaheim CA 92806)
ОТ
МП
3 года

Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики частоты вращения (MSC 401033-10)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики частоты вращения (MSC 401033-10)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта методом печати или наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в паспорте «Датчик частоты вращения MSC 401033-10», раздел «Проведение измерений».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»

Правообладатель

«Magnetic Sensors Corporation», США Адрес: 1365 North McCan Street, Anaheim CA 92806 Web-сайт: www.magsensors.com

Изготовитель

«Magnetic Sensors Corporation», США Адрес: 1365 North McCan Street, Anaheim CA 92806 Web-сайт: www.magsensors.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Тел./факс: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель

«Magnetic Sensors Corporation», США Адрес: 1365 North McCan Street, Anaheim CA 92806 Web-сайт: www.magsensors.com

Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в датчик, создаёт вокруг его полюса постоянное магнитное поле. Приближение и прохождение ферромагнитного объекта рядом с полюсом датчика (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку датчика. Эти изменения магнитного потока индуцирует э.д.с. (электродвижущую силу) в измерительной обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса, закрепленного на валу) и частоте вращения измеряемого объекта. Датчик относится к генераторному типу преобразователей и не требует внешнего питания.

Конструктивно датчики выполнены в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа.

Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.

К датчикам частоты вращения MSC 401033-10 относятся датчики с заводскими номерам: 0662620, 0662621, 0662622, 0662623, 0662624, 0662625.

Заводской номер датчиков в цифровом формате наносится на корпус датчиков методом лазерной гравировки.

Нанесение знака поверки на средство измерений не предусмотрено.

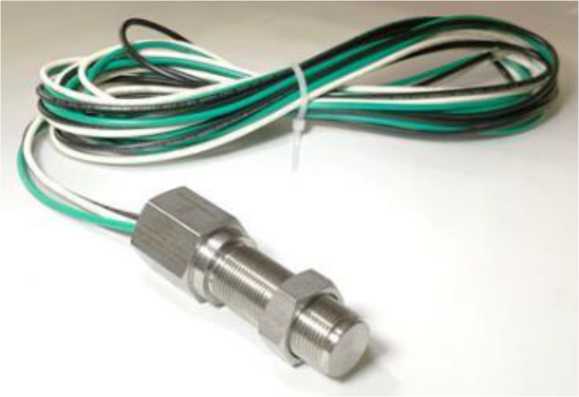

Общий вид датчиков частоты вращения MSC 401033-10 представлен на рисунке 1.

Внешний вид. Датчики частоты вращения  (MSC 401033-10), http://oei-analitika.ru

Рисунок 1 - Общий вид датчиков частоты вращения MSC 401033-10

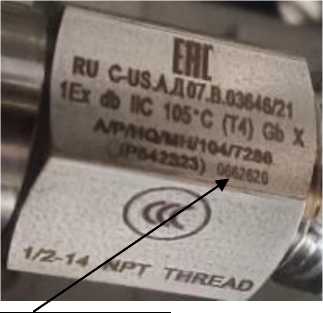

Внешний вид. Датчики частоты вращения  (MSC 401033-10), http://oei-analitika.ru

Место нанесения заводского номера

В процессе эксплуатации датчиков не предусматривается внешних механических или электронных регулировок. Пломбирование средства измерений не производится.


Таблица 3 -

Наименование

Обозначение

Количество

Датчики частоты вращения

MSC 401033-10

6 шт

Паспорт

1 экз.


аблица 1 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон измерения частоты вращения, об/мин

от 30 до 60000

Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин

±(1+0,001<N*)

* где N - измеренное значение частоты вращения, об/мин

аблица 2 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Маркировка взрывозащиты

1Ex db IIC 105 °С(Т4) Gb X

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +105

Габаритные размеры (диаметрвысота) (без кабеля), мм, не более

27x134

Масса, г, не более

500
