Номер по Госреестру СИ: 96024-25
96024-25 Ваттметры
(2438)
Назначение средства измерений:
Ваттметры 2438 предназначены для измерений мощности СВЧ непрерывных и импульсно-модулированных сигналов.
Внешний вид.
Ваттметры
Рисунок № 1
Внешний вид.
Ваттметры
Рисунок № 2
Внешний вид.
Ваттметры
Рисунок № 3
Внешний вид.
Ваттметры
Рисунок № 4
Внешний вид.
Ваттметры
Рисунок № 5
Внешний вид.
Ваттметры
Рисунок № 6
Общие сведения
Дата публикации - 05.08.2025
Срок свидетельства - 04.08.2030
Номер записи - fe60eda4-4af0-835a-cc67-d431a0872622
ID в реестре СИ - 1426489
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
блок измерительный 2438PA с преобразователем измерительным поглощаемой мощности 81703D, блок измерительный 2438PA с преобразователем измерительным поглощаемой мощности 81702F, блок измерительный 2438PA с преобразователем измерительным поглощаемой мощности 81702D, блок измерительный 2438PA с преобразователем измерительным поглощаемой мощности 71710D, блок измерительный 2438PA c преобразователем измерительным поглощаемой мощности 71710D, 2438РА с преобразователем 81703D, 2438PA (блок)/ 81703F (преобразователь), 2438PA (блок)/ 81703D (преобразователь), 2438CA/71718, 2438CA с преобразователем 71710D, -,
Производитель
Изготовитель - Ceyear Technologies Co., Ltd
Страна - КИТАЙ
Населенный пункт - No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555
Уведомление о начале осуществления предпринимательской деятельности -
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 43
Выдано извещений - 1
Кол-во периодических поверок - 3
Кол-во средств измерений - 35
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1558 от 2025.08.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Ваттметры (2438)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Ceyear Technologies Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96024-25 04.08.2030 |
Ваттметры, 2438 Ceyear Technologies Co., Ltd (КИТАЙ No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555) |
ОТ МП |
1 год |
|
96798-25 |
Анализатор спектра и сигналов, 4052E Ceyear Technologies Co., Ltd (КИТАЙ No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555) |
ОТ МП |
1 год |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Кто поверяет Ваттметры (2438)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 40 | 2 | 38 | 2 | 1 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Ваттметры (2438)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО выполняет функции управления работой ваттметра 2438, выбором режимов измерений, формы индикации и регистрации результатов измерений.
ПО предназначено только для работы с ваттметром 2438 и не может быть использовано отдельно от его измерительно-вычислительной платформы.
Защита от случайных изменений, обусловленных действиями пользователя, в заданном режиме и заданном наборе параметров для проведения измерений, реализована в виде визуального контроля введенных значений и подтверждением их нажатием клавиши «ОК».
Изменение калибровочных констант в памяти ваттметра возможно только после ввода пароля.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО_______________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
2438 Power meter |
|
Номер версии операционной системы |
Version 1.0.23 и выше |
|
Номер версии (идентификационный номер) ПО |
Version 1.0.23 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель его измерительного ваттметра 2438 в виде наклейки, выполненной типографским способом и на титульный лист документа 2438 РЭ «Ваттметр 2438. Руководство пользователя» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Порядок работы» документа 2438 РЭ «Ваттметр 2438. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.569-2000 «Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки»
Приказ Росстандарта от 30.12.2019 г. № 3461 «ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 09.11.2022 г. № 2813 «ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»
Стандарт предприятия. Ваттметры 2438
Правообладатель
Фирма «Ceyear Technologies Co., Ltd», Китай
Адрес юридического лица:№.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Ваттметры 2438 состоят из блока измерительного и преобразователя измерительного и имеют модификации в зависимости от состава: блок измерительный 2438CA, 2438PA с преобразователями измерительными поглощаемой мощности 71710D, 71710E, 71710F, 81702D, 81702E, 81702F, 81703D, 81703E, 81703F, 71718.
Ваттметры 2438 в модификациях с блоками измерительными 2438CA, 2438PA с преобразователями измерительными поглощаемой мощности 71710D, 71710E, 71710F, 81702D, 81702E, 81702F, 81703D, 81703E, 81703F, 71718 предназначены для измерения средней мощности непрерывных и импульсно-модулированных сигналов.
Ваттметры в модификациях с блоком измерительным 2438PA с преобразователями измерительными 81702D, 81702F, 81703D, 81703E, 81703F позволяют измерять среднюю и пиковую мощность импульсно-модулированных сигналов.
Принцип работы ваттметра 2438 в случае применения преобразователя измерительного средней мощности заключается в превращении мощности электромагнитных колебаний СВЧ чувствительным элементом преобразователя измерительного в напряжение, которое после усиления передается в блок обработки канала блока измерительного. В случае применения преобразователя измерительного пиковой мощности поступающий в преобразователь входной сигнал с импульсной модуляцией преобразовывается двухдиодным датчиком в сигнал огибающей импульсной модуляции, который после усиления и фильтрации поступает в блок обработки канала блока измерительного.
В блоке обработки канала блока измерительного происходит усиление основной полосы частот и регулировка полосы пропускания поступающего сигнала от преобразователя. Далее сигнал поступает на триггер схемы высокоскоростного компаратора для генерации сигнала синхронизации триггера и на постусилитель для усиления. После усиления сигнал преобразуется высокоскоростным аналого-цифровым преобразователем (АЦП), который затем обрабатывается в плате цифровой обработки сигналов (DSP) и отправляется на дисплей для отображения.
Плата ЦП, состоящая из микропроцессора, системного ПЗУ, системного ОЗУ и логической схемы управления, обеспечивает связь с DSP, передачу данных, анализ измерения формы колебаний, обработку дисплея и обеспечивает управление клавишами, ЖК-дисплеем и блоком интерфейса.
Блок измерительный представляет собой моноблок, на передней панели которого расположены органы управления, жидкокристаллический экран, выход для подключения преобразователей измерительных, выход калибровочного источника мощности. На задней панели расположены соединители для подключения кабелей интерфейсов GPIB, USB, LAN, входной и выходной разъемы триггера, зажим заземления и опциональные разъемы.
Блок измерительный состоит из платы обработки канала, платы цифровой обработки сигналов (DSP) и платы центрального процессора (ЦП).
Преобразователь измерительный представляет собой моноблок продолговатой формы без органов управления и дисплея. На передней панели корпуса преобразователя измерительного расположен коаксиальный соединитель, на задней панели - разъем для подключения кабеля соединительного для обмена измерительной информацией с блоком измерительным.

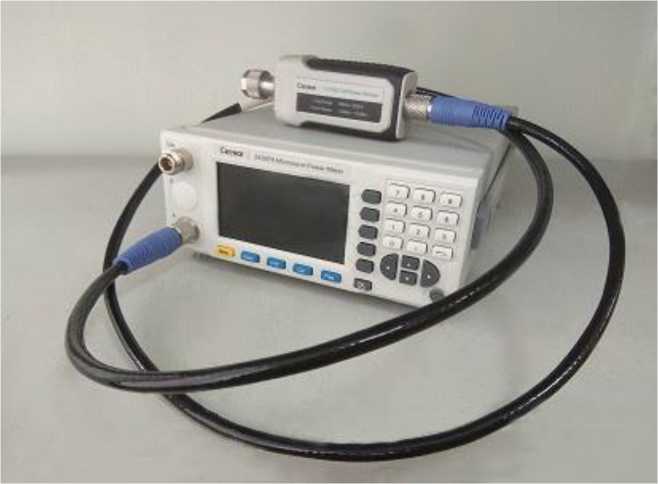

Общий вид ваттметров 2438 представлен на рисунке 1.
Рисунок 1 - Общий вид ваттметров 2438

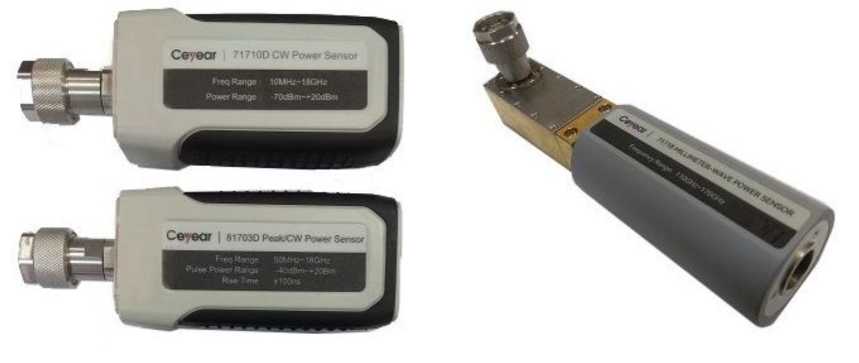

Рисунок 2 - Общий вид преобразователей измерительных

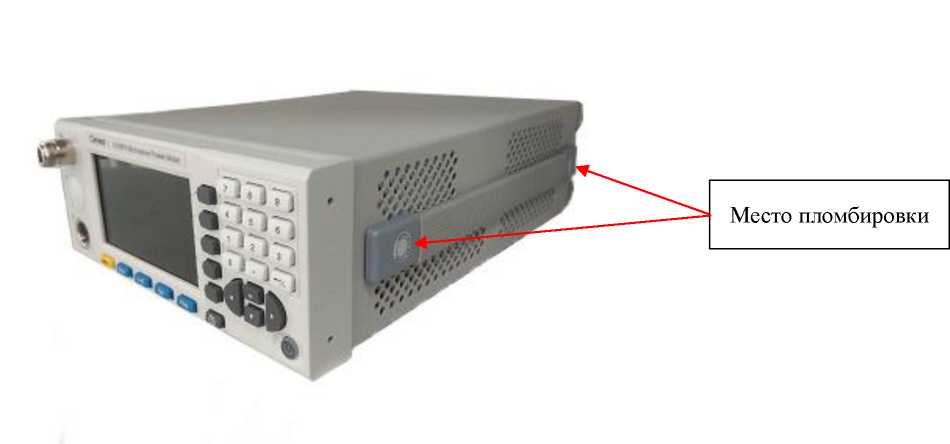

Рисунок 3 - Ваттметр 2438 с обозначением мест пломбировки
Место нанесения заводского номера

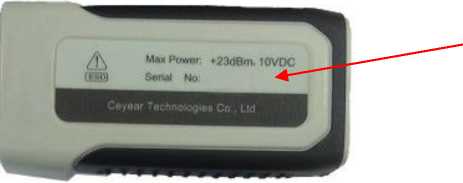

Рисунок 4 - Вид преобразователя измерительного с обозначением места нанесения заводского номера

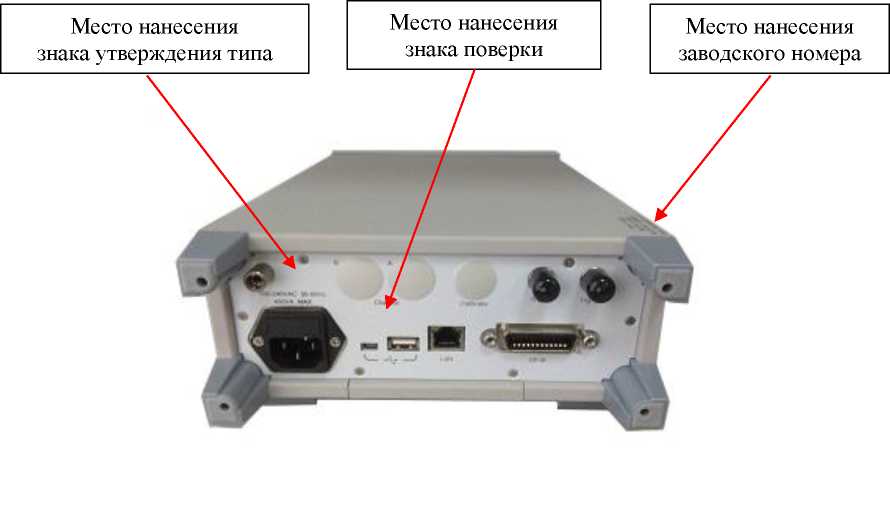

Рисунок 5 - Вид сзади блока измерительного ваттметра 2438
с обозначением мест нанесения заводского номера, знака утверждения типа и знака поверки
Ваттметр 2438 защищен от несанкционированного доступа при пломбировании. Схема пломбирования ваттметра 2438 представлена на рисунке 3.
Место нанесения знака утверждения типа представлено на рисунке 5.
Возможное место нанесения знака поверки на задней панели корпуса блока измерительного ваттметра 2438 представлено на рисунке 5.
Заводской номер блоков измерительных 2438CA и преобразователей измерительных состоит из трех букв латинского алфавита и пяти цифр, блоков измерительных 2438PA -из четырех букв латинского алфавита и шести цифр. Заводской номер блока измерительного нанесен в виде этикетки на верхнюю панель, преобразователя измерительного из состава ваттметра нанесён на его корпус методом гравировки. Место нанесения заводского номера ваттметров 2438 представлено на рисунках 4 и 5. Сведения о заводских номерах блоков измерительных и преобразователей измерительных приводятся в разделе 3 «Подготовка к эксплуатации» документа 2438 РЭ «Ваттметр 2438. Руководство по эксплуатации».
Таблица 2 - Метрологические характеристики блоков измерительных
|
Наименование характеристики |
Значение |
|
Частота сигнала калибровочного источника, МГц |
50 |
|
Пределы допускаемой абсолютной погрешности установки частоты сигнала калибровочного источника, МГ ц |
±1 |
|
Мощность сигнала калибровочного источника, мВт |
1 |
|
Пределы допускаемой относительной погрешности установки мощности сигнала калибровочного источника, % |
±1 |
|
Коэффициент отражения выхода калибровочного источника, не более |
0,07 |
Таблица 3 - Метрологические характеристики измерительных преобразователей средней мощности
|
Наименование характеристики |
Значение | |||
|
Преобразователи измерительные поглощаемой мощности | ||||
|
71710D |
71710E |
71710F |
71718 | |
|
Диапазон рабочих частот, ГГц |
от 0,01 до 18,00 |
от 0,05 до 26,50 |
от 0,05 до 40,00 |
от 110 до 170 |
|
Диапазон измерений мощности, дБ (отн. 1 мВт) |
от -60 до 20 |
от -60 до 20 |
от -60 до 20 |
от -20 до 10 |
|
Пределы допускаемой относительной погрешности | ||||
|
измерений на опорном уровне мощности 1 мВт, %, в диапазоне | ||||
|
частот: | ||||
|
- от 10 до 50 МГц включ. |
±4,5 |
- |
- |
- |
|
- от 50 МГц до 18 ГГц включ. |
±4,5 |
±4,5 |
±4,5 |
- |
|
- св. 18,0 до 26,5 ГГц включ. |
- |
±6,0 |
±6,0 |
- |
|
- св. 26,5 до 40,0 ГГц включ. |
- |
- |
±9,0 |
- |
|
- от 110 до 170 ГГц включ. |
- |
- |
- |
±22,0 |
|
Пределы допускаемой относительной погрешности измерений мощности, %, в диапазоне частот: - от 10 до 50 МГц включ. |
±7,0 | |||
|
- от 50 МГц до 18 ГГц включ. |
±7,0 |
±8,0 |
±8,0 |
- |
|
- св. 18 до 26,5 ГГц включ. |
- |
±12,0 |
±12,0 |
- |
|
- св. 26,5 до 40 ГГц включ. |
- |
- |
±16,0 |
- |
|
- от 110 до 170 ГГц включ. |
- |
- |
- |
±25,0 |
|
КСВН входа, не более, в диапазоне | ||||
|
частот: | ||||
|
- от 10 до 50 МГц включ. |
1,35 |
- |
- |
- |
|
- св. 50 МГц до 2 ГГц включ. |
1,15 |
1,15 |
1,15 |
- |
|
- св. 2 до 12,4 ГГц включ. |
1,20 |
1,20 |
1,20 |
- |
|
- св. 12,4 до 18 ГГц включ. |
1,26 |
1,26 |
1,26 |
- |
|
- св. 18 до 26,5 ГГц включ. |
- |
1,35 |
1,35 |
- |
|
- св. 26,5 до 40 ГГц включ. |
- |
- |
1,50 |
- |
|
- от 110 до 170 ГГц включ. |
- |
- |
- |
1,45 |
Таблица 4 - Метрологические характеристики измерительных преобразователей пиковой мощности
|
Наименование характеристики |
Значение | |||||
|
Преобразователи измерительные поглощаемой мощности | ||||||
|
81702D |
81703D |
81702E |
81703E |
81702F |
81703F | |
|
Диапазон рабочих |
от 0,05 до |
от 0,05 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
от 0,5 до |
|
частот, ГГ ц |
18,00 |
18,00 |
26,5 |
26,5 |
40 |
40 |
|
Диапазон измерений |
от -10 до |
от -30 до |
от -10 до |
от -30 до |
от -10 до |
от -30 до |
|
средней мощности, дБ (отн. 1 мВт) |
20 |
20 |
20 |
20 |
20 |
20 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | |||||
|
Преобразователи измерительные поглощаемой мощности | ||||||
|
81702D |
81703D |
81702E |
81703E |
81702F |
81703F | |
|
Пределы допускаемой относительной погрешности измерений средней мощности на опорном уровне 1 мВт, %, в диапазоне частот:
включ. |
±5,0 |
±5,0 |
±5,0 ±6,0 |
±5,0 ±6,0 |
±5,0 ±6,0 ±8,5 |
±5,0 ±6,0 ±8,5 |
|
Пределы допускаемой относительной погрешности измерений средней мощности, %, в диапазоне частот:
включ.
включ.
включ. |
±9,0 |
±9,0 |
±9,0 ±10,0 |
±9,0 ±10,0 |
±9,0 ±10,0 ±12,0 |
±9,0 ±10,0 ±12,0 |
|
Диапазон измерений мощности импульсно- модулированных колебаний, дБ (отн. 1 мВт) |
от 0 до 10 |
от -10 до 10 |
от 0 до 10 |
от -10 до 10 |
от 0 до 10 |
от -10 до 10 |
|
Пределы допускаемой относительной погрешности измерений мощности импульсно- модулированных колебаний, %, в диапазоне частот:
включ.
включ. |
±10,0 |
±10,0 |
±10,0 ±11,0 |
±10,0 ±11,0 |
±10,0 ±11,0 ±13,0 |
±10,0 ±11,0 ±13,0 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | |||||
|
Преобразователи измерительные поглощаемой мощности | ||||||
|
81702D |
81703D |
81702E |
81703E |
81702F |
81703F | |
|
КСВН входа, не более, в диапазоне частот: - св. 50 МГц до 2 ГГц |
1,15 |
1,15 |
1,15 |
1,15 |
1,15 |
1,15 |
|
включ. - св. 2 до 18 ГГц включ. |
1,26 |
1,26 |
1,26 |
1,26 |
1,26 |
1,26 |
|
- св. 18 до 26,5 ГГц включ. |
1,35 |
1,35 |
1,35 |
1,35 | ||
|
- св. 26,5 до 40 ГГц включ. |
1,50 |
1,50 | ||||
|
Время нарастания переходной |
100 |
100 |
100 |
100 |
100 |
100 |
|
характеристики, нс, не более: | ||||||
Таблица 5 - Основные технические характеристики блоков измерительных
|
Наименование характеристики |
Значение |
|
Тип коаксиального соединителя выхода калибровочного источника |
N (розетка) |
|
Параметры электрического питания: - напряжение питающей электросети, В |
230 ± 23 |
|
- частота напряжения питающей электросети, Гц |
50,0 ± 0,4 |
|
Габаритные размеры, мм, не более: - длина |
350 |
|
- ширина |
222 |
|
- высота |
103 |
|
Максимально потребляемая мощность, В^А, не более |
50 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление кПа (мм рт.ст.) |
от 84,0 до 106,7 |
|
(от 630 до 800) |
Таблица 6 - Основные технические характеристики преобразователей измерительных
|
Наименование характеристики |
Значение |
|
Тип входного соединителя по документации фирмы изготовителя: - 71710D, 81702D, 81703D |
N (вилка) |
|
- 71710E, 81702E, 81703E |
3.5 mm (вилка) |
|
- 71710F, 81702F, 81703F |
2.4 mm (вилка) |
|
- 71718 |
WR6, N (вилка) |
|
Масса, кг, не более |
0,6 |
|
Габаритные размеры для преобразователей 71710D, 81702D, 81703D, 71710E, 81702E, 81703E, 71710F, 81702F, 81703F, мм, не более: | |
|
- длина |
52 |
|
- ширина |
133 |
|
- высота |
35 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Габаритные размеры для преобразователей 71718, мм, не более: | |
|
- длина |
45 |
|
- ширина |
182 |
|
- высота |
64 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление кПа (мм рт.ст.) |
от 84,0 до 106,7 |
|
(от 630 до 800) |
