Номер по Госреестру СИ: 96025-25
96025-25 Приемники измерительные
(APC)
Назначение средства измерений:
Приемники измерительные АРС (далее - приемники) предназначены (совместно с измерительными антеннами) для измерений частот и уровней сигналов побочных электромагнитных излучений и наводок при проведении специальных исследований и контроля уровней защищенности объектов информатизации.
Внешний вид.
Приемники измерительные
Рисунок № 1
Внешний вид.
Приемники измерительные
Рисунок № 2
Внешний вид.
Приемники измерительные
Рисунок № 3
Внешний вид.
Приемники измерительные
Рисунок № 4
Внешний вид.
Приемники измерительные
Рисунок № 5
Внешний вид.
Приемники измерительные
Рисунок № 6
Общие сведения
Дата публикации - 05.08.2025
Срок свидетельства - 04.08.2030
Номер записи - a71618c2-3030-7c6f-6eee-c03b824e73ef
ID в реестре СИ - 1426488
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АРС-10,
Производитель
Изготовитель - Закрытое акционерное общество Научно-производственный центр Фирма «НЕЛК»
Страна - РОССИЯ
Населенный пункт - 109377, г. Москва, ул. 1-я Новокузьминская,д. 8/2; 140004, МО, г. Люберцы, 1-й Панковский пр-д, д. 1Б
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1558 от 2025.08.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Приемники измерительные (APC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество Научно-производственный центр Фирма «НЕЛК»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96025-25 04.08.2030 |
Приемники измерительные, APC Закрытое акционерное общество Научно-производственный центр Фирма «НЕЛК» (РОССИЯ 109377, г. Москва, ул. 1-я Новокузьминская,д. 8/2; 140004, МО, г. Люберцы, 1-й Панковский пр-д, д. 1Б) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Приемники измерительные (APC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Приемники измерительные (APC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на верхнюю панель приемников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Использование Изделия» руководства по эксплуатации ЛИБЮ.464349.024РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30 декабря 2019 г № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приемники измерительные АРС. Технические условия. ЛИБЮ.464349.024ТУ
Правообладатель
Закрытое акционерное общество Научно-производственный центр Фирма «НЕЛК»
(ЗАО НПЦ Фирма «НЕЛК»)
ИНН 7702040470
Юридический адрес: 109377, г. Москва, ул. 1-я Новокузьминская, д. 8/2
Телефон/факс: +7(495) 921-33-74
E-mail: nelk@nelk.ru
Изготовитель
Закрытое акционерное общество Научно-производственный центр Фирма «НЕЛК»
(ЗАО НПЦ Фирма «НЕЛК»)
ИНН 7702040470
Юридический адрес: 109377, г. Москва, ул. 1-я Новокузьминская, д. 8/2
Телефон: +7(495) 921-33-74, факс: +7(495) 378-07-85
E-mail: nelk@nelk.ru
Адреса осуществления деятельности: 109377, г. Москва, ул. 1-я Новокузьминская, д. 8/2; 140004, МО, г. Люберцы, 1-й Панковский пр-д, д. 1Б

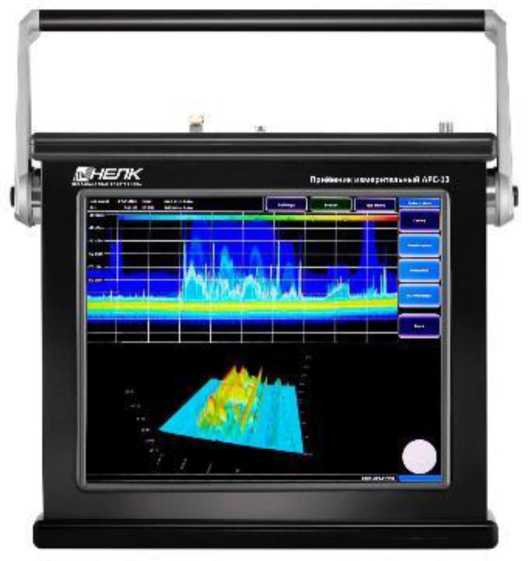

Рисунок 4 - Общий вид приемника для модификаций с встроенным компьютеромИспытательный центр
научныйФедеральное государственное бюджетное учреждение «Главный метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Правообладатель
Закрытое акционерное общество Научно-производственный центр Фирма «НЕЛК»
(ЗАО НПЦ Фирма «НЕЛК»)
ИНН 7702040470
Юридический адрес: 109377, г. Москва, ул. 1-я Новокузьминская, д. 8/2
Телефон/факс: +7(495) 921-33-74
E-mail: nelk@nelk.ru
Принцип действия приемников основан на селективном приеме электромагнитных сигналов, поступающих на вход приемника, и измерении их частоты и уровня.
Приемники работают в трех режимах с различными принципами действия: в режиме гетеродинного приема с низкой промежуточной частотой (ПЧ), в супергетеродинном режиме с двумя переносами частоты (один аналоговый и один цифровой) и в режиме прямого усиления без переноса частоты для низкочастотной области. Режим работы выбирается автоматически, исходя из диапазонов частот и настроек прибора. Сигнал ПЧ обрабатывается с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки на программируемой логической интегральной схеме. В диапазоне частот от 100 Гц до 100 МГц исследуемый сигнал поступает через тракты усиления и фильтрации непосредственно на АЦП без преобразования частоты. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограммы,
Конструктивно приемники исполнены в виде переносного моноблока, работающего под управлением встроенного компьютера с ОС Linux или Windows или внешнего ПЭВМ.
Управление работой приемника осуществляется как в ручном режиме при помощи клавиш управления, расположенных на сенсорном экране лицевой панели приемника, так и дистанционно через интерфейс Ethernet (для модификаций без дисплея - только по интерфейсу удаленного управления). На верхней панели прибора расположены кнопка включения и СВЧ-входы приемника, а также разъем RJ45.
К данному типу приемников относятся следующие модификации: АРС-4, АРС-8, АРС-10, АРС-13. Модификации отличаются диапазоном частот и наличием встроенного компьютера с ОС Linux или Windows или внешнего ПЭВМ.
Данный тип приемников может иметь следующие опции:
MWR-ULPN - опция ультранизкого фазового шума;
MWR-DC - опция расширения частотного диапазона вниз до 100 Гц;
MWR-PC - опция встроенного ПК с сенсорным дисплеем.
Для предотвращения несанкционированного доступа приемники имеют защитную наклейку изготовителя, закрывающую стык корпуса и одной из панелей.
Общий вид приемников, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1, 2, 3 и 4.
Заводской номер, идентифицирующий каждый экземпляр приемника, наносится фотохимическим методом или гравированием на информационную табличку в виде наклейки в формате «Зав.№ 117RXXX», размещаемую на корпусе.
Место наклейки знака утверждения типа

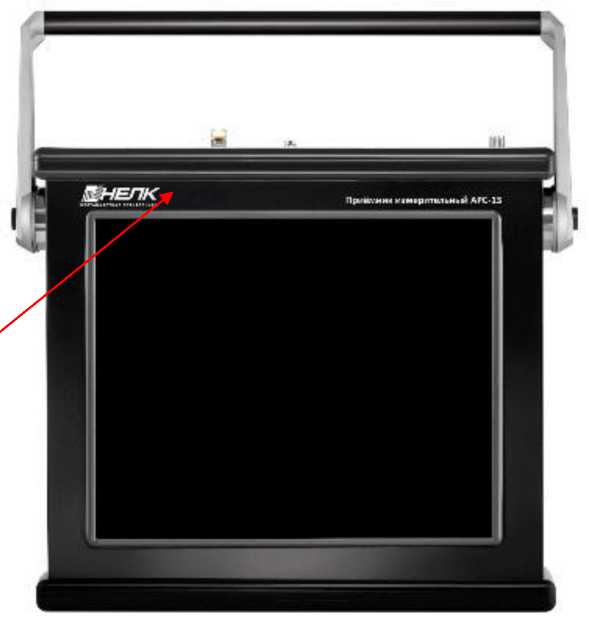

Рисунок 1 - Общий вид приемника для модификаций без встроенного компьютера
Место пломбировки от несанкционирова нного доступа

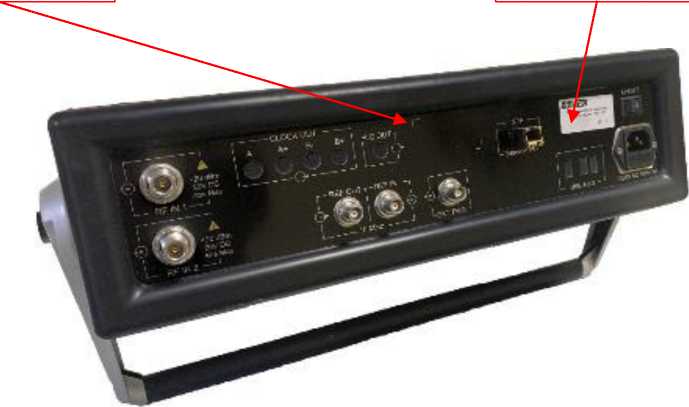

Рисунок 2 - Вид приемника сзади
|
Место наклейки знака |
Место нанесения | |
|
поверки |
заводского номера |
Рисунок 3 - Вид приемника сверху
Таблица 4 -
|
п/п |
Наименование |
Обозначение |
Количество, шт. |
|
1 |
Приемники измерительные АРС (модификация АРС-4 или АРС-8 или АРС-10 или АРС-13) 1) |
ЛИБЮ.464349.024, ЛИБЮ.464349.024-10, ЛИБЮ.464349.024-20, ЛИБЮ.464349.024-30 |
1 |
|
2 |
Опция ультранизкого фазового шума |
MWR-ULPN |
По отдельному заказу |
|
3 |
Опция расширения частотного диапазона вниз до 100 Гц |
MWR-DC |
По отдельному заказу |
|
4 |
Опция встроенного ПК с сенсорным дисплеем |
MWR-PC |
По отдельному заказу |
|
5 |
Программное обеспечение MWR GUI 2) |
- |
1 |
|
6 |
Сумка «Приемник АРС» |
ЛИБЮ.322443.025 |
1 |
|
7 |
Руководство по эксплуатации |
ЛИБЮ.464349.024РЭ |
1 |
|
8 |
Формуляр 1) |
ЛИБЮ.464349.О24ФО, ЛИБЮ.464349.024-10ФО, ЛИБЮ.464349.024-20ФО, ЛИБЮ.464349.024-30ФО |
1 |
|
|( - поставляется по согласованию с заказчиком; 2) - на внешнем USB-накопителе. | |||
