Номер по Госреестру СИ: 96026-25
96026-25 Преобразователи перемещений вихретоковые
(КД-ВПП)
Назначение средства измерений:
Преобразователи перемещений вихретоковые КД-ВПП (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения).
Внешний вид.
Преобразователи перемещений вихретоковые
Рисунок № 1
Общие сведения
Дата публикации - 05.08.2025
Срок свидетельства - 04.08.2030
Номер записи - de91998a-6d33-eb3b-21ec-dc68d6e6d68b
ID в реестре СИ - 1426487
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КД-ВПП-D8-LX, КД-ВПП-D8-L9, КД-ВПП-D5-LX,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Комдиагностика»
Страна - РОССИЯ
Населенный пункт - 141014, г. Мытищи, ул. Веры Волошиной,д. 73А
Уведомление о начале осуществления предпринимательской деятельности -
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1558 от 2025.08.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Преобразователи перемещений вихретоковые (КД-ВПП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Комдиагностика»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96026-25 04.08.2030 |
Преобразователи перемещений вихретоковые, КД-ВПП Общество с ограниченной ответственностью «Комдиагностика» (РОССИЯ 141014, г. Мытищи, ул. Веры Волошиной,д. 73А) |
ОТ МП |
2 года |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Преобразователи перемещений вихретоковые (КД-ВПП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КОМДИАГНОСТИКА" (RA.RU.310504) | 16 | 16 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи перемещений вихретоковые (КД-ВПП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на шильд преобразователя КД-ВП методом лазерной гравировки и печати на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийКОМД.421421.017ТУ «Преобразователи перемещений вихретоковые КД-ВПП. Технические условия»
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Правообладатель
Общество с ограниченной ответственностью «Комдиагностика»
(ООО «Комдиагностика»)
ИНН 7708153631
Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142 Телефон: +7 (495) 926-95-31
Факс +7 (495) 926-95-32
E-mail: info@komdiagnostika.ru
Web-сайт: www.komdiagnostika.ru
Изготовитель
Правообладатель
Общество с ограниченной ответственностью «Комдиагностика»
(ООО «Комдиагностика»)
ИНН 7708153631
Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142 Телефон: +7 (495) 926-95-31
Факс +7 (495) 926-95-32
E-mail: info@komdiagnostika.ru
Web-сайт: www.komdiagnostika.ru
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Преобразователи представляют собой измерительный канал, в состав которого входят преобразователь КД-ВП и вихретоковый датчик КД-ВД с соединительным кабелем.
Конструктивно вихретоковый датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи перемещений вихретоковые КД-ВПП выпускаются в модификациях КД-ВПП-D5-LX, КД-ВПП-D8-LX и КД-ВПП-DII-LX, которые различаются диаметром измерительной части датчика, номинальным значением коэффициента преобразования, диапазонами измерений и диапазоном частот. Структурная схема маркировки преобразователей перемещений вихретоковых КД-ВПП приведена на схеме 1.
КД-ВПП-DX-- LX Длина преобразователя, включая соединительный кабель5, 7, 9 м
Диаметр измерительной части датчика, мм5, 8, 11 мм
Схема 1 - Структурная схема маркировки преобразователей перемещений вихретоковых КД-ВПП
Вихретоковые датчики КД-ВД дополнительно маркируются в соответствии со своим исполнением, структурная схема маркировки приведена на схеме 2.
КД-ВД-DX-LX-XX- Х- ХХХ-Р Защитный металлорукавНе заполняется, если не требуется
Длина датчикаот 20 до 500 мм с шагом 10 мм
Установочная резьба-
1 - M8 X 1
-
2 - M10 x 1
-
3 - M14 X 1,5
-
4 - M16 x 1,5
-
5 - 3/8-24 UNF
-
6 - 1/2-20 UNF
-
7 - 5/8-18 UNF
от 0 до 4,5 м с шагом 0,5 м, для системы 5 м от 0 до 6,5 м с шагом 0,5 м, для системы 7 м от 0 до 8,5 м с шагом 0,5 м, для системы 9 м
Длина преобразователя, включая соединительный кабель5, 7, 9 м
Диаметр измерительной части датчика5, 8, 11 мм
Схема 2 - Структурная схема маркировки вихретоковых датчиков КД-ВД
Преобразователи перемещений вихретоковые КД-ВПП являются взрывозащищенными изделиями и устанавливаются во взрывоопасных зонах помещений и наружных установок всех классов, где возможно образование взрывоопасных смесей категорий I, IIA, IIB, IIC температурных классов Т6-Т1 по классификации «Правила устройства электроустановок» глава 7.3 «Электроустановки во взрывоопасных зонах». Маркировка взрывозащиты КД-ВД: PO Ex ma I Ma Х / 0Ex ma IIC T6...Т3 Ga X. Маркировка взрывозащиты КД -ВП: РО Ex ia ma I Ma X / 0Ex ia ma IIC T6.. .Т5 Ga X.

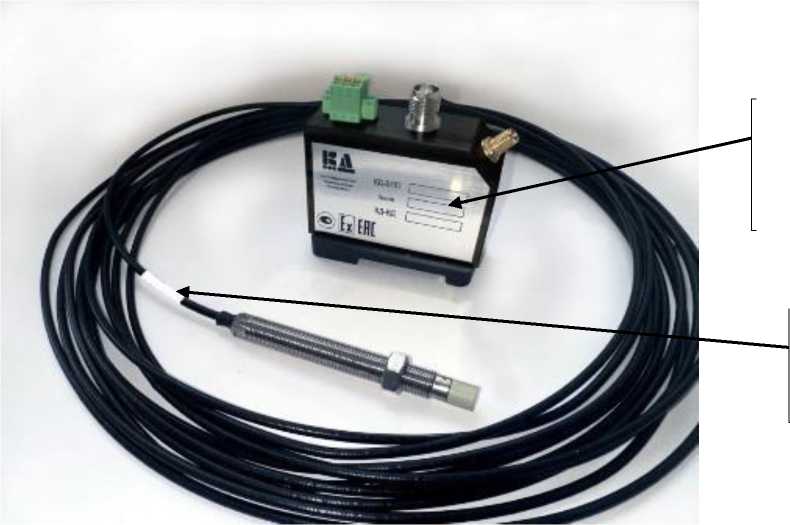

Общий вид преобразователей вихретоковых представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.
Заводские номера преобразователей перемещений вихретоковых КД-ВПП в цифро-буквенном формате наносятся на шильд преобразователя КД-ВП методом лазерной гравировки, датчики КД-ВД имеют собственные заводские номера, которые наносятся на кабель с помощью термоусаживаемой трубки. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера преобразователя КД-ВПП
Место нанесения заводского номера датчика КД-ВД
Рисунок 1 - Общий вид преобразователей перемещений вихретоковых КД-ВПП
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
КД-В1 II I-D5- LX |
КД-В1 II I-D8- LX |
КД-ВПП-DII-LX | |
|
Номинальное значение коэффициента преобразования, В/мм |
7,87 |
7,87 |
3,94 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±5 |
±5 |
±10 |
|
Диапазон измерений размаха виброперемещения, мкм |
от 10 до 500 |
от 10 до 1000 |
от 10 до 3300 |
|
Диапазон измерений относительного перемещения (осевого смещения), мм |
от 0,25 до 1,75 |
от 0,25 до 2,5 |
от 0,5 до 4,5 |
|
Нелинейность амплитудной характеристики, % |
±1,5 |
±1,5 |
±1,5 |
|
Диапазон рабочих частот, Г ц |
от 2 до 5000 |
от 2 до 5000 |
от 2 до 5000 |
|
Нормируемый диапазон частот, Гц |
от 2 до 500 |
от 2 до 500 |
от 2 до 500 |
|
Неравномерность частотной характеристики, % |
±2 |
±2 |
±2,5 |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения при изменении температуры окружающей среды на 10 °С, % |
±0,2 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С | |
|
- вихретокового датчика КД-ВД (для II группы) |
от -60 до +170 |
|
- вихретокового датчика КД-ВД (для I группы) |
от -60 до +150 |
|
- преобразователя КД-ВП |
от -35 до +90 |
|
Длина вихретокового датчика с соединительным кабелем, м: - КД-В1 II I-DX-L5 |
5 |
|
- КД-ВПП-DX-LJ |
7 |
|
- КД-В1 II I-DX-I.9 |
9 |
|
Г абаритные размеры преобразователя КД-ВП (длинахширинахвысота), мм, не более |
75x35x65 |
|
Габаритные размеры вихретокового датчика КД-ВД (диаметрхдлина), мм, не более: - КД-В1 II I-D5-I.X |
8х500 |
|
- КД-В1 II I-D8-I.X |
10х500 |
|
- КД-ВПП-DII-LX |
16x500 |
|
Масса преобразователя перемещений вихретокового КД-ВПП, г, не более: - K4-Bnn-D5-LX |
803 |
|
- K4-Bnn-D8-LX |
1206 |
|
- КД-ВПП-DII-LX |
1805 |
|
Маркировка взрывозащиты в соответствии с ГОСТ 31610.02019: | |
|
- вихретокового датчика КД-ВД |
PO Ex ma I Ma Х / 0Ex ma |
|
IIC T6...Т3 Ga X | |
|
- преобразователя КД-ВП |
РО Ex ia ma I Ma X / 0Ex ia |
|
ma ПС Т6...Т5 Gа X | |
|
Степень защиты по ГОСТ 14254-2015: - вихретоковый датчик |
IP66 / IP68 |
|
- преобразователь |
IP30 |
