Номер по Госреестру СИ: 96030-25
96030-25 Установка поверочная расходомерная
(Поток ПУ-200)
Назначение средства измерений:
Установка поверочная расходомерная Поток ПУ-200 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.
Внешний вид.
Установка поверочная расходомерная
Рисунок № 1
Внешний вид.
Установка поверочная расходомерная
Рисунок № 2
Внешний вид.
Установка поверочная расходомерная
Рисунок № 3
Общие сведения
Дата публикации - 05.08.2025
Срок свидетельства -
Номер записи - ff998c30-7bc0-97d7-4d0a-276192cf8a53
ID в реестре СИ - 1426483
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью «РЕОМ»
Страна - РОССИЯ
Населенный пункт - РФ, 248002, г. Калуга, ул. Болдина, д. 89, к.6
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1558 от 2025.08.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Установка поверочная расходомерная (Поток ПУ-200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «РЕОМ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96030-25 |
Установка поверочная расходомерная, Поток ПУ-200 Общество с ограниченной ответственностью «РЕОМ» (РОССИЯ РФ, 248002, г. Калуга, ул. Болдина, д. 89, к.6) |
ОТ МП |
1 год |
Кто поверяет Установка поверочная расходомерная (Поток ПУ-200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Установка поверочная расходомерная (Поток ПУ-200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов установки, управление устройствами систем хранения и подготовки жидкости, создания и стабилизации расхода жидкости, регулирования расхода жидкости, управление автоматизированной системой измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных).
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Тайфун-ПК |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.Х.Хп |
|
Цифровой идентификатор ПО |
- |
|
|( Х - относится к метрологически незначимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится методом термопечати на маркировочную табличку, закрепленную на корпусе установки, в виде наклейки и по центру титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведена в разделах 8 «Подготовка установки к работе» и 9 «Порядок работы установки» руководства по эксплуатации на установку.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ПравообладательОбщество с ограниченной ответственностью «Римейк»
(ООО «Римейк»)
ИНН: 2511073926 Юридический адрес: 692519, Приморский край, г. Уссурийск, ул. Володарского, д.9, пом. 5
Телефон: 8(4234)271-331
Web-сайт: www.primteplo.ru
E-mail: cmk125@mail.ru
Изготовитель
Общество с ограниченной ответственностью «РЕОМ»(ООО «РЕОМ»)
ИНН: 4028023870
Юридический адрес: РФ, 248016, г. Калуга, ул. Ленина, д. 32
Адрес места осуществления деятельности: РФ, 248002, г. Калуга, ул. Болдина, д. 89, к.6 Телефон/факс: +7(4842) 22-56-68
Web-сайт: \\л\'\\'.установка4С).р(|)
E-mail: reom2010@yandex.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им.Д.И.Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)
Фактический адрес: 42СС88, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Юридический адрес: 19ССС5, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Римейк»(ООО «Римейк»)
ИНН: 2511073926 Юридический адрес: 692519, Приморский край, г. Уссурийск, ул. Володарского, д.9, пом. 5
Телефон: 8(4234)271-331
Web-сайт: www.primteplo.ru
E-mail: cmk125@mail.ru
Принцип действия установки основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.
Установка состоит из средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, двух измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.
В качестве средств измерений массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости, в составе установки применяются: весовые устройства на базе весов неавтоматического действия: весы электронные GP (регистрационный номер 23778-07), весы товарные HW (регистрационный номер 44188-10), весы платформенные электронные ВП (регистрационный номер 21440-11), расходомеры-счетчики электромагнитные SITRANS FM (далее-расходомеры) (регистрационный номер 35024-12).
В качестве средств измерений температуры жидкости установки в составе установки применяются: комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 (регистрационный номер 39145-08).
В качестве средств измерений избыточного давления жидкости в составе установки применяются: преобразователи давления измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 (регистрационный номер 61533-15), манометры показывающие ТМ, ТВ, ТМВ и ТМТБ (регистрационный номер 25913-08).
Поверяемое средство измерений устанавливается на измерительный участок установки, посредством работы зажимного пневматического устройства и системы подачи сжатого воздуха. Жидкость посредством системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через расходомеры установки, один из измерительных участков с поверяемыми средствами измерений (одновременная работа двух участков не предусмотрена), средства измерений температуры и избыточного давления жидкости установки. Далее, в зависимости от метода измерений, направляется на весовое устройство установки и/или обратно в систему хранения и подготовки жидкости.
Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

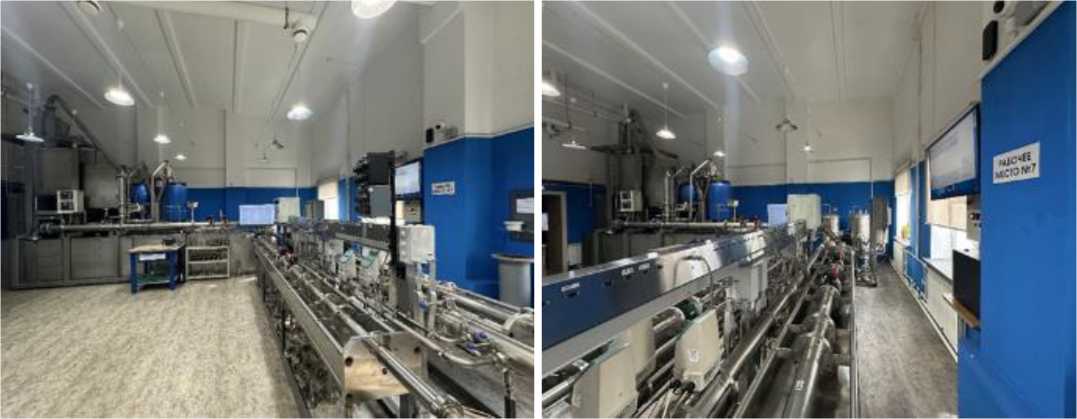

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установки
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

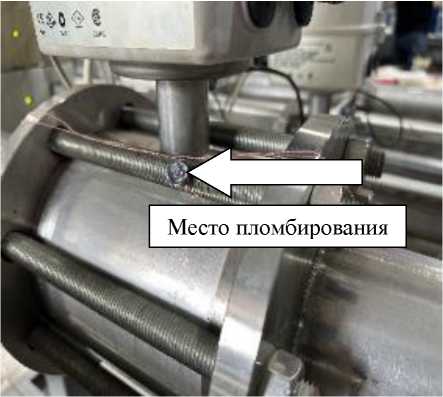

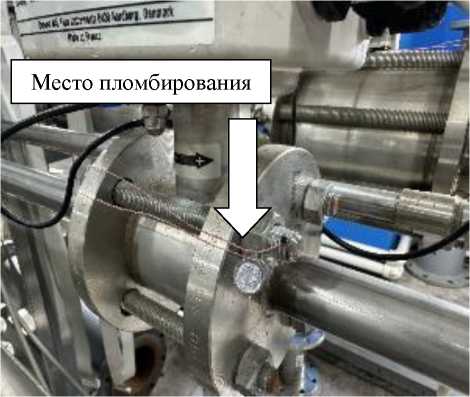

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
/МП
Место пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Место пломбирования
>tWU
Заводской номер установки нанесен в цифровом формате на маркировочную табличку методом термопечати в виде наклейки, закрепленную на корпусе установки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
ООО "РЕОМ"
Установка поверочная расходомерная Поток ПУ-200Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений (воспроизведения) массового и объемного расходов жидкости при применении в качестве средств измерений весовых устройств, т/ч (м3/ч) |
от 0,01 до 180 |
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров, м3/ч |
от 0,01 до 180 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении весовых устройств, % |
±0,099 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров, % |
±0,29 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр поверяемых средств измерений |
от DN 15 до DN 150 |
|
Количество одновременно поверяемых средств измерений, шт. |
от 1 до 10 |
|
Измеряемая среда |
жидкость (вода питьевая) |
|
Температура измеряемой среды, °С |
от +10 до +40 |
|
Избыточное давление измеряемой среды, МПа, не более |
1,0 |
|
Параметры электрического питания:
|
380±38/220±22 50±1 |
|
Условия эксплуатации:
|
от +5 до +35 от 30 до 90 от 84 до 107 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы установки, лет |
15 |
|
Средняя наработка на отказ, ч |
20000 |
