Номер по Госреестру СИ: 96035-25
96035-25 Виброскопы
(DR-24)
Назначение средства измерений:
Виброскопы DR-24 предназначены для измерений электрических сигналов в виде напряжения переменного тока, поступающих с выходов геофона (трехкомпонентного сейсмопреобразователя), преобразования их в цифровую форму, сохранения и передачи их на внешний компьютер по сети Ethernet.
Внешний вид.
Виброскопы
Рисунок № 1
Внешний вид.
Виброскопы
Рисунок № 2
Внешний вид.
Виброскопы
Рисунок № 3
Внешний вид.
Виброскопы
Рисунок № 4
Внешний вид.
Виброскопы
Рисунок № 5
Общие сведения
Дата публикации - 05.08.2025
Срок свидетельства - 04.08.2030
Номер записи - 8a780946-7815-b4fe-3894-932b67527608
ID в реестре СИ - 1426478
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DR-24 IG, DR-24 Ex, DR-24 EG,
Производитель
Изготовитель - Общество с ограниченной ответственностью «ИНДАСТРИАЛ МОНИТОРИНГ»
Страна - РОССИЯ
Населенный пункт - 30060, Новосибирская обл., г.о. город Новосибирск, г. Новосибирск, ул. Зеленая горка, д. 1
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1558 от 2025.08.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Виброскопы (DR-24)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ИНДАСТРИАЛ МОНИТОРИНГ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96035-25 04.08.2030 |
Виброскопы, DR-24 Общество с ограниченной ответственностью «ИНДАСТРИАЛ МОНИТОРИНГ» (РОССИЯ 30060, Новосибирская обл., г.о. город Новосибирск, г. Новосибирск, ул. Зеленая горка, д. 1) |
ОТ МП |
3 года |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Виброскопы (DR-24)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Виброскопы (DR-24)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) виброскопов DR-24 состоит из встроенного ПО «IMR24» и автономного ПО «Converter10» и ПО «IMTA_Metrology».
ПО «IMR24» является ядром автономной информационно-измерительной системы и установлена в виде исполняемого кода в ППЗУ микропроцессора изделия. Исполняемая программа взаимодействует со средствами измерений через доступные аппаратные и программные интерфейсы, ПО «Converter10» служит для преобразования (конвертации) зарегистрированных данных в широко применяемые форматы miniSEED и .csv, ПО «IMTA_Metrology» является служебным и разработано для выполнения операций поверки и контроля основных метрологических характеристик изделия.
ПО «IMR24» является встроенным ПО с графическим интерфейсом, которое выполняет процедуры измерений аналоговых сигналов от геофона (формирование режима работы аналого-цифровых преобразователей), импорта данных от блока АЦП и приемника СНС, процедуры предварительной обработки и структурирования полученной информации, формирует информационные кадры для записи в энергонезависимое запоминающее устройство, организует двухсторонний обмен с рабочей станцией (импорт команд управления и передача результатов измерений).
ПО «IMR24» предназначено для обеспечения его взаимодействия с устройством через пользовательский интерфейс, отправки данных на сервер по сети (при необходимости), отображения результатов измерений для пользователя.
В структуре встроенного ПО «IMR24» метрологически значимая часть не выделяется, т.е. все ПО является метрологически значимым.
Автономные ПО «Converter10» и ПО «IMTA_Metrology являются метрологически значимыми.
Уровень защиты встроенного ПО «IMR24» «высокий» в соответствии с Р 50.2.077-2014. Уровень защиты автономного ПО «IMTA_Metrology» «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты автономного ПО «Converter10» «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения____________________
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО виброскопов DR-24 | |
|
Идентификационное наименование ПО |
«IMR24» |
|
Номер версии (идентификационный номер) ПО |
не ниже v.2.0.6 |
|
Цифровой идентификатор ПО |
- |
|
Автономное ПО виброскопов DR-24 | |
|
Идентификационное наименование ПО |
«IMTA_Metrology» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Идентификационное наименование ПО |
«ConverterlO» |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.09 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы Руководства по эксплуатации и Паспорта виброскопов DR-24.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе «Виброскопы DR-24. РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ. ИНДМ.416613.001 РЭ», раздел 3 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 18.08.2023 № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»
«Виброскопы DR-24. Технические условия» ИНДМ.416613.001 ТУ
ПравообладательОбщество с ограниченной ответственностью «ИНДАСТРИАЛ МОНИТОРИНГ» (ООО «ИМ»)
ИНН 5433977807
Адрес юридического лица: 630060, Новосибирская обл., г.о. город Новосибирск, г. Новосибирск, ул. Зеленая горка, д. 1
Телефон: +79133913193
E-mail: iotseismic@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «ИНДАСТРИАЛ МОНИТОРИНГ»(ООО «ИМ»)
ИНН 5433977807
Адрес: 630060 Новосибирская обл., г.о. город Новосибирск, г. Новосибирск, ул. Зеленая горка, д. 1
Телефон: +79133913193
E-mail: iotseismic@yandex.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области»(ФБУ «Новосибирский ЦСМ»)
ИНН 5407108720
Адрес юридического лица: 630004, Новосибирская обл., г. Новосибирск, ул. Революции, д. 36
Адрес места осуществления деятельности: 630112, Новосибирская обл., г. Новосибирск, пр-кт Дзержинского, д. 2/1
Телефон (факс) +7(383)278-20-10
Web-сайт: www.ncsm.ru
E-mail: csminfo@ncsm.ru
Правообладатель
Общество с ограниченной ответственностью «ИНДАСТРИАЛ МОНИТОРИНГ» (ООО «ИМ»)ИНН 5433977807
Адрес юридического лица: 630060, Новосибирская обл., г.о. город Новосибирск, г. Новосибирск, ул. Зеленая горка, д. 1
Телефон: +79133913193
E-mail: iotseismic@yandex.ru
Виброскопы DR-24 обеспечивают усиление и фильтрацию аналогового сигнала, поступающего с выхода геофона до нужного уровня и преобразование его в цифровую форму; запись параметров упругих колебаний в энергонезависимое запоминающее устройство (ЭНЗУ) -microSD Card; прием команд и установки параметров из сервера по сети Ethernet; прием пакетов глобального времени и импульсов синхронизации из системы GNSS; световую индикацию режимов работы; экспорт зарегистрированных данных на внешний компьютер.
Принцип действия виброскопов основан на осуществлении непрерывного приема, усиления и преобразования аналоговой информации, поступающей от трехкомпонентных сейсмопреобразователей в цифровую форму, регистрации и записи сейсмических данных в ЭНЗУ и передачи зарегистрированных данных внешним устройствам по интерфейсам связи Ethernet или USB в режиме реального времени.
Виброскопы содержат в своём составе три идентичных измерительных канала, объединённых в общем корпусе.
Виброскопы DR-24 обеспечивают выполнение следующих функций:
-
- усиление и фильтрацию аналогового сигнала, поступающего с выхода сейсмопреобразователей до нужного уровня и преобразование его в цифровую форму;
-
- запись параметров упругих колебаний в ЭНЗУ;
-
- прием команд и установки параметров из сервера по сети Ethernet;
-
- прием пакетов глобального времени и импульсов синхронизации из спутниковой навигационной системы (СНС);
-
- световую индикацию режимов работы;
-
- передачу зарегистрированной информации на внешний компьютер (рабочая станция оператора).
Виброскопы DR-24 выпускаются в трех вариантах исполнения, отличающихся типом корпуса и способом подключения геофона:
-
- DR-24 EG (ИНДМ.416613.001-01) - базовая модель с использованием внешних геофонов;
-
- DR-24 IG (ИНДМ.416613.001-02) - изделие содержит встроенные геофоны;
-
- DR-24 Ex (ИНДМ.416613.001-03) - взрывозащищенное исполнение с встроенными геофонами.
Общий вид виброскопов DR-24 исполнение DR-24 EG и виброскопов DR-24 исполнение DR-24 IG, место нанесения заводского номера приведены на рисунках 1, 2.
Общий вид виброскопов DR-24 исполнение DR-24 Ex приведен на рисунке 3.

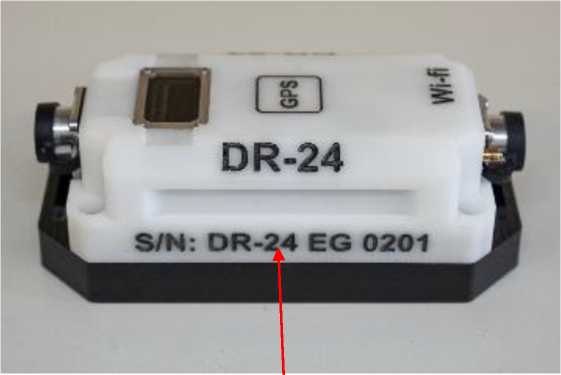

Рисунок 1 - Общий вид вибр
оскопа DR-24 исполнение DR-24 EG
Место нанесение заводского номера

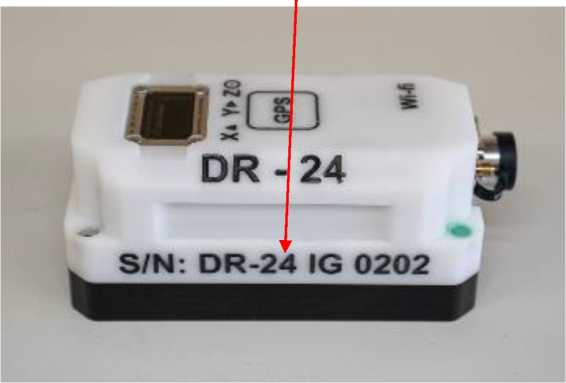

Рисунок 2 - Общий вид виброскопа DR-24 исполнение DR-24 IG

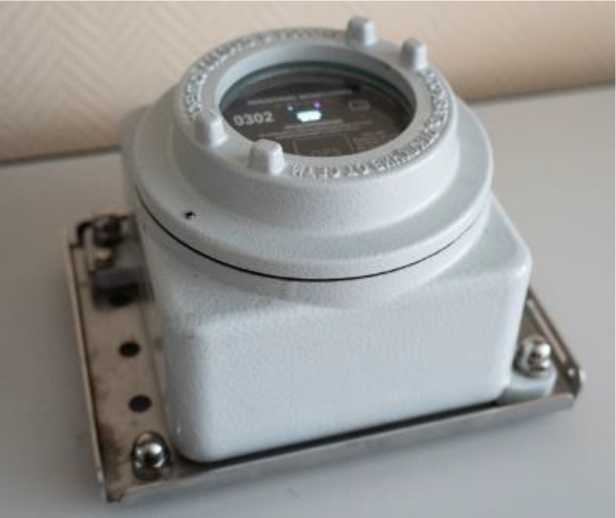

Рисунок 3 - Общий вид виброскопа DR-24 исполнение DR-24 Ex
Место нанесения заводского номера виброскопа DR-24 исполнение DR-24 Ex приведен на рисунке 4.
Место нанесения заводского номера

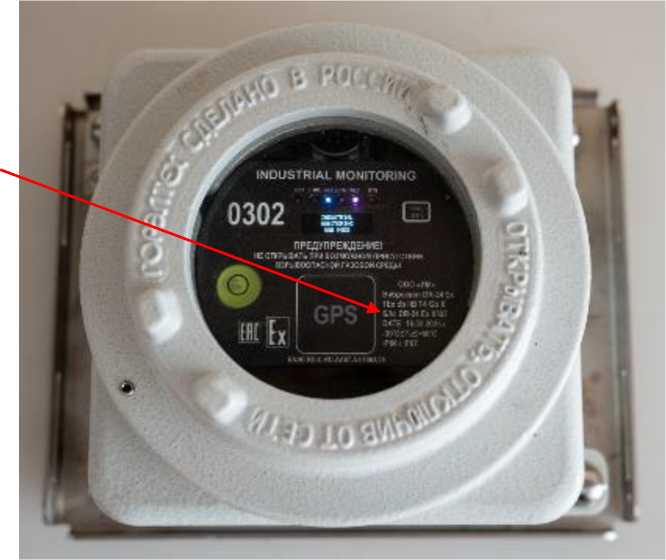

Рисунок 4 - Место нанесения заводского номера виброскопа DR-24 исполнение DR-24 Ex
Места нанесения пломбировки от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений представлены на рисунке 5.
INDUSTRIAL MCMt и₽:л(5
одммнг
Места
нанесения
пломбировки

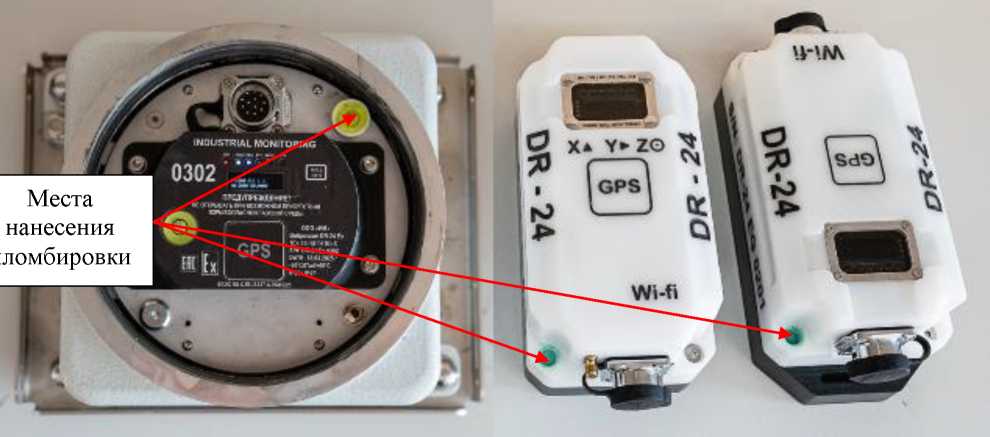

Рисунок 5 - Места нанесения пломбировки от несанкционированного доступа
Возможность нанесения знака поверки на средство измерений не предусмотрена.
Заводские номера виброскопов DR-24 исполнений DR-24 EG и DR-24 IG наносятся методом фрезерования на корпус.
Заводские номера виброскопов DR-24 исполнения DR-24 Ex наносятся методом струйной печати на лицевой панели, размещаемой под прозрачной крышкой взрывозащищенной оболочки.
Заводской (серийный) номер включает в себя наименование исполнения и четыре арабские цифры, например, «S/N: DR-24 EG 0201».
Заводской номер виброскопов DR-24 также указывается в Свидетельстве о приемке в Паспорте.
Таблица 5 - Комплектность ви
DR-24
|
Наименование |
Обозначение |
Кол-во |
|
Виброскоп DR-24 |
ИНДМ.416613.001-01 (-02, -03) |
1 |
|
Кабель Ethernet и USB |
ИНДМ.6.640.011-02 |
1 |
|
Кабель питания (-01) или |
ИНДМ.6.640.013-01 |
1 |
|
Кабель питания с Ethernet (-02) |
ИНДМ.6.640.013-02 | |
|
Кабель аналоговых входов |
ИНДМ.6.640.014-02 |
1 |
|
Делитель напряжения 1:1000 |
ИНДМ.411522.001 |
1 |
|
Короткозамкнутая заглушка |
ИНДМ.411522.002 |
1 |
|
Короткозамкнутая заглушка |
ИНДМ.411522.003 |
1 |
|
Внешняя антенна приемника СНС |
- |
1 |
|
Магнит постоянный |
- |
1 |
|
Руководство по эксплуатации |
ИНДМ.416613.001 РЭ |
1 |
|
Паспорт |
ИНДМ.416613.001 ПС |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитудных значений виброскорости низкочастотных колебаний по осям X, Y, Z (при коэффициенте преобразования геофона 2,4 В/(м^с-1)), м/с |
от Т10-6 до 1 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 128 |
|
Пределы допускаемой относительной погрешности измерений виброскорости в рабочем диапазоне измеряемой величины, % |
± 5,0 |
|
Пределы допускаемой относительной погрешности измерений виброскорости в диапазоне частот от 0,1 до 128 Гц, % |
± 5,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Интегральный уровень собственных шумов, приведённый ко входу (при коэффициенте преобразования геофона 2,4 В/(м^с-2) и коэффициенте усиления (Ку) регистрирующих каналов 64), В, не более:
|
2,5 •IO-7 1 •IO-7 |
|
Частота дискретизации, Гц |
250; 500;1000; 2000 |
|
Коэффициент усиления (Ку) регистрирующих каналов |
1 ± 0,005 4 ± O,O2 8 ± 0,04 16 ± 0,08 32 ± 0,16 64 ± 0,32 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество разрядов АЦП регистрирующего канала |
32 |
|
Количество каналов регистрации, шт. |
3 |
|
Напряжение питания (внешняя АКБ), В |
от 6 до 20 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Внешние интерфейсы |
USB 2.0; Ethernet |
|
Габаритные размеры (ширина х высота х длина), мм, не более: - DR-24EG |
90 х 80 х 200 |
|
- DR-24 IG |
90 х 80 х 190 |
|
- DR-24 Ex |
245 х 180 х 195 |
|
Масса, кг, не более: - DR-24 EG |
1,75 |
|
- DR-24 IG |
1,75 |
|
- DR-24 Ex |
7,2 |
|
Условия эксплуатации: - диапазон рабочих температур, °C |
от -30 до +60 |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
- относительная влажность при температуре окружающего воздуха +25 °C, % |
от 20 до 95 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66/IP67 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 для DR-24 Ex |
1Ex db IIB |
|
T4 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
23000 |
