96038-25 Датчики температуры
(LG200)
Назначение средства измерений:
Датчики температуры LG200 (далее по тексту - датчики) предназначены для измерений температуры различных жидких или газообразных сред в различных отраслях промышленности.

Внешний вид.
Датчики температуры
Рисунок № 1

Внешний вид.
Датчики температуры
Рисунок № 2

Внешний вид.
Датчики температуры
Рисунок № 3

Внешний вид.
Датчики температуры
Рисунок № 4

Внешний вид.
Датчики температуры
Рисунок № 5

Внешний вид.
Датчики температуры
Рисунок № 6
Программное обеспечение
Программное обеспечение (ПО) у датчиков с аналоговым выходным сигналом -отсутствует.
Программное обеспечение датчиков, поддерживающих протоколы HART или Modbus RTU/RS485, состоит из встроенного ПО, устанавливаемого в энергонезависимую память при изготовлении и выполняющего функции преобразования измеренной температуры в цифровой выходной сигнал для передачи результатов измерений по протоколу HART или Modbus RTU/RS485.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Разделение ПО на метрологически значимую и незначимую части не реализовано.
Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные ПО приведены в таблице 4.
Таблица 4 - Сведения о программном обеспечении
|
Идентификационные данные (признаки) |
Значение | |
|
HART |
Modbus | |
|
Идентификационное наименование ПО |
SmartHartDeviceUtility_V3.8.4.en |
Modbus-RTU_RS485_2020 |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.0.0 |
1.0 |
|
Цифровой идентификатор ПО |
недоступно |
недоступно |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на датчики не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпредставлены в разделе 12 «Использование по назначению» руководства по эксплуатации 2017.08.V1.0 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Международный стандарт МЭК 60751 (2022). Промышленные платиновые термометры сопротивления и температурные датчики;
Стандарт предприятия-изготовителя Shanghai LEEG Instruments Co., Ltd. «Датчики температуры LG200. Стандарт предприятия».
Правообладатель
Shanghai LEEG Instruments Co., Ltd., Китай
Адрес: No.99 Duhui Rd, Minhang Dist., Shanghai 201109 China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Россия, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Shanghai LEEG Instruments Co., Ltd., Китай
Адрес: No.99 Duhui Rd, Minhang Dist., Shanghai 201109 China
Принцип действия датчиков основан на свойстве платины изменять свое электрическое сопротивление с изменением температуры.
Конструктивно датчики состоят из термопреоборазователя сопротивления (далее - ТС) или из ТС с вторичным измерительным преобразователем (далее - ИП). ТС состоит из первичного преобразователя, помещенного в термометрическую гильзу из нержавеющей стали или алюминиевого сплава. Чувствительный элемент (далее - ЧЭ) ТС имеет номинальную статистическую характеристику (НСХ) преобразования типа «Pt100» по ГОСТ 6651-2009 (МЭК-60751(2022)). ИП состоит из электронного блока, который преобразует выходной сигнал ЧЭ в аналоговый сигнал постоянного тока в диапазоне от 4 до 20 мА и (или) в цифровой сигнал по протоколу HART или в цифровой сигнал по протоколу Modbus RTU.
Датчики выпускаются в моделях LG200-DRD, LG200-DRH, LG200-FRF, LG200-WRT, отличающиеся типами присоединений к процессу, вариантами подключений, материалами, видом выходных сигналов, наличием/отсутствием дисплея, метрологическими характеристиками, габаритными размерами и массой. Датчики моделей LG200-WRT могут опционально вместе с аналоговым сигналом силы постоянного тока выдавать цифровой сигнал (HART) либо только цифровой сигнал (Modbus RTU/RS485 или HART). Датчики моделей LG200-FRF, LG200-WRT могут опционально иметь цифровой индикатор (ЖК-дисплей), у датчиков моделей LG200-DRD, LG200-DRH цифровой индикатор отсутствует.
Цветовое исполнение датчиков может меняться по требованию заказчика или по решению изготовителя.
Датчики имеют различные исполнения, обозначение и расшифровка которых приведены в виде буквенно-цифрового кода (кода заказа) в таблицах 1,2,3.
Таблица 1 - Код заказа датчиков LG200-DRD и LG200-DRH
1
2
6
5
7
11 12
8 9 10
3 4
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Модель |
LG200- DRD |
Модель температурного датчика с разъемом DIN43650 |
|
LG200- DRH |
Модель температурного датчика с разъемом Aviation Plug'1 | ||
|
2 |
Сенсор |
R1 |
Pt100 |
|
3 |
Электрическое подключение |
D1 |
DIN 43650 |
|
H1 |
Aviation Plug1), M12x4, 4 пин | ||
|
4 |
Кабельный ввод |
R0 |
Отсутствует (заглушка на вводе кабеля) |
|
5 |
Выходной сигнал |
F |
4-20 мА, питание 10-30 В постоянного тока |
|
X |
Pt100 прямой сигнал сопротивления с датчика, два провода, питание не требуется | ||
|
Y |
Pt100 прямой сигнал сопротивления с датчика, три провода, питание не требуется | ||
|
Z |
Pt100 прямой сигнал сопротивления с датчика, четыре провода, питание не требуется | ||
|
6 |
Коммутационная головка |
53 |
Высота головки из нержавеющей стали в мм |
|
30 |
Высота головки из нержавеющей стали в мм (доступна только для прямого сигнала сопротивления) | ||
|
7 |
Длина удлинительной трубки |
Q1 |
Без трубки (подходит для температур эксплуатации -40 °С - +85 °С) |
|
Q2 |
Материал SUS316, длина 50 мм, внеш. диаметр 12мм | ||
|
Q3 |
Материал SUS316, длина 100 мм, внеш. диаметр 12мм | ||
|
Q4 |
Материал SUS316, длина 150 мм, внеш. диаметр 12мм | ||
|
Q5 |
Материал SUS316, длина 200 мм, внеш. диаметр 12мм | ||
|
8 |
Тип крепления подключения к процессу |
G |
Фиксированное |
|
H |
Гибкое | ||
|
* |
Исполнение по спецификации заказчика | ||
|
9 |
Материал подключения к процессу |
4 |
SUS304 |
|
6 |
SUS306 | ||
|
10 |
Вид подключения к процессу |
M01 |
М20х1,5 (M), GB/T192-2003 |
|
G01 |
G1/2 (M), EN837 | ||
|
G12 |
G1" уплотнительный конус (M), GВ/Т7307, ISO228, BS2779 | ||
|
G03 |
G1" (M), EN837 | ||
|
R01 |
1/2-14NPT(M), ANSI/ASME B1.20.1 | ||
|
K01 |
Tri-Clamp 1-1/2" | ||
|
K02 |
Tri-Clamp 2" | ||
|
H01 |
Фланец HG/T20592-2009 DN50PN10 | ||
|
H02 |
Фланец HG/T20592-2009 DN25PN10 | ||
|
*** |
Исполнение по спецификации заказчика |
Продолжение таблицы 1
1
2
6
5
7
11 12
8 9 10
3 4
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
11 |
Диаметр погружаемой части измерительной вставки |
D1 |
Диаметр 6 мм (материал тот же, что и для подключения к процессу) |
|
D2 |
Диаметр 8 мм (материал тот же, что и для подключения к процессу) | ||
|
D3 |
Диаметр 10 мм (материал тот же, что и для подключения к процессу) | ||
|
D4 |
Диаметр 12 мм (материал тот же, что и для подключения к процессу) | ||
|
D5 |
Диаметр 16 мм (материал SUS304) | ||
|
12 |
Длина погружаемой части измерительной вставки |
LXXXX |
0< LXXXX < 3000 мм. К примеру, 80 мм=Ь0080, 150 мм 1.0150 |
1) Aviation plug - разъем авиационный
Таблица 2 - Код заказа датчиков LG200-FRF
1
2
7
11 12
8 9 10
3 4
5 6
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Модель |
LG200- FRF |
Модель температурного датчика с разъемом Aviation Plug1) с возможностью верт./гориз. расположения |
|
2 |
Сенсор |
R1 |
Pt100 |
|
3 |
Электрическое подключение |
F1 |
Вертикальное расположение, Aviation Plug1), M12x4, 4 пин |
|
F2 |
Горизонтальное расположение, Aviation Plug1), M12x4, 4 пин | ||
|
4 |
Кабельный ввод |
R0 |
Отсутствует (заглушка на вводе кабеля) |
|
5 |
Выходной сигнал |
F |
4-20 мА, питание 10-30 В постоянного тока |
|
6 |
Наличие дисплея |
C |
C ДСВ дисплеем |
|
A |
Без дисплея | ||
|
7 |
Длина удлинительной трубки |
Q1 |
Без трубки (подходит для температур эксплуатации -40 °С - +85 °С) |
|
Q2 |
Материал SUS316, длина 50 мм, внеш. диаметр 12мм | ||
|
Q3 |
Материал SUS316, длина 100 мм, внеш. диаметр 12мм | ||
|
Q4 |
Материал SUS316, длина 150 мм, внеш. диаметр 12мм | ||
|
Q5 |
Материал SUS316, длина 200 мм, внеш. диаметр 12мм |
Продолжение таблицы 2
|
1 2 34 56 7 89 10 11 12 | |||
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
8 |
Тип крепления подключения к процессу |
G |
Фиксированное |
|
H |
Гибкое | ||
|
* |
Исполнение по спецификации заказчика | ||
|
9 |
Материал подключения к процессу |
4 |
SUS304 |
|
6 |
SUS306 | ||
|
10 |
Вид подключения к процессу |
M01 |
М20х1,5 (M), GB/T192-2003 |
|
G01 |
G1/2 (M), EN837 | ||
|
G12 |
G1" уплотнительный конус (M), GB/T7307, ISO228, BS2779 | ||
|
G03 |
G1" (M), EN837 | ||
|
R01 |
1/2-14NPT(M), ANSI/ASME B1.20.1 | ||
|
K01 |
Tri-Clamp 1-1/2" | ||
|
K02 |
Tri-Clamp 2" | ||
|
*** |
Исполнение по спецификации заказчика | ||
|
11 |
Диаметр погружаемой части измерительной вставки |
D1 |
Диаметр 6 мм (материал тот же, что и для подключения к процессу) |
|
D2 |
Диаметр 8 мм (материал тот же, что и для подключения к процессу) | ||
|
D3 |
Диаметр 10 мм (материал тот же, что и для подключения к процессу) | ||
|
D4 |
Диаметр 12 мм (материал тот же, что и для подключения к процессу) | ||
|
D5 |
Диаметр 16 мм (материал SUS304) | ||
|
12 |
Длина погружаемой части измерительной вставки |
LXXXX |
0< LXXXX < 3000 мм. К примеру, 80 мм=Ь0080, 150 мм 1.0150 |
|
1) Aviation plug - разъем авиационный | |||
Таблица 3 - Код заказа датчиков LG200-WRT
|
1 2 34 56 7 89 10 11 12 | |||
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Модель |
LG200- WRT |
Модель температурного датчика с клеммой (и опциями HART/Modbus) |
|
2 |
Сенсор |
R1 |
Pt100 |
|
3 |
Электрическое подключение |
T1 |
Клемма из алюминиевого сплава, 2 кабельных входа M20x1.5(F), красный корпус, белая крышка |
П Продолжение таблицы 3
|
1 2 34 56 7 89 10 11 12 | |||
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
4 |
Кабельный ввод |
R1 |
Водостойкий кабельный ввод M20x1.5 (F) для кабеля диаметром 6-8 мм c одной стороны, глухая заглушка с другой стороны. Материал ввода и заглушки - ПВХ |
|
5 |
Выходной сигнал |
F |
4-20 мА, питание 10-30 В постоянного тока |
|
H |
4-20 мА+ HART два провода, питание 16,5-55 В постоянного тока | ||
|
R |
Modbus RTU/RS485, питание 5-32 В постоянного тока | ||
|
6 |
Наличие дисплея |
C |
C ДСВ дисплеем |
|
A |
Без дисплея | ||
|
7 |
Длина удлинительной трубки |
Q1 |
Без трубки (подходит для температур эксплуатации -40 °С - +85 °С) |
|
Q2 |
Материал SUS316, длина 50 мм, внеш. диаметр 12мм | ||
|
Q3 |
Материал SUS316, длина 100 мм, внеш. диаметр 12мм | ||
|
Q4 |
Материал SUS316, длина 150 мм, внеш. диаметр 12мм | ||
|
Q5 |
Материал SUS316, длина 200 мм, внеш. диаметр 12мм | ||
|
8 |
Тип крепления подключения к процессу |
G |
Фиксированное |
|
H |
Гибкое | ||
|
* |
Исполнение по спецификации заказчика | ||
|
9 |
Материал подключения к процессу |
4 |
SUS304 |
|
6 |
SUS306 | ||
|
10 |
Вид подключения к процессу |
M01 |
М20х1,5 (M), GB/T192-2003 |
|
G01 |
G1/2 (M), EN837 | ||
|
G12 |
G1" уплотнительный конус (M), GВ/Т7307, ISO228, BS2779 | ||
|
G03 |
G1" (M), EN837 | ||
|
R01 |
1/2-14NPT(M), ANSI/ASME B1.20.1 | ||
|
H01 |
Фланец HG/T20592-2009 DN50PN10 | ||
|
H02 |
Фланец HG/T20592-2009 DN25PN10 | ||
|
*** |
Исполнение по спецификации заказчика | ||
|
11 |
Диаметр погружаемой части измерительной вставки |
D1 |
Диаметр 6 мм (материал тот же, что и для подключения к процессу) |
|
D2 |
Диаметр 8 мм (материал тот же, что и для подключения к процессу) | ||
|
D3 |
Диаметр 10 мм (материал тот же, что и для подключения к процессу) | ||
П Продолжение таблицы 3
|
1 2 34 56 7 89 10 11 12 | |||
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
D4 |
Диаметр 12 мм (материал тот же, что и для подключения к процессу) | ||
|
D5 |
Диаметр 16 мм (материал SUS304) | ||
|
12 |
Длина погружаемой части измерительной вставки |
LXXXX |
0< LXXXX < 3000 мм. К примеру, 80 мм=Ь0080, 150 мм 1.0150 |

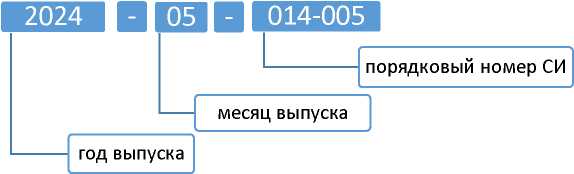

Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового кода, состоящего из арабских цифр и букв латинского алфавита, разбитый по группам и разделенный между собой тире, наносится на маркировочную таблицу двумя способами:
-
1) способом лазерной гравировки непосредственно на корпус датчика или на табличку из нержавеющей стали, прикрепленную на корпус датчика;
-
2) типографским способом на наклейку, размещенную на корпусе датчика. Серийный номер присваивается в соответствии со схемой 1.

Схема 1 - Серийный номер
Конструкция датчика температуры не предусматривает нанесение на него знака поверки. Пломбирование датчиков не предусмотрено.

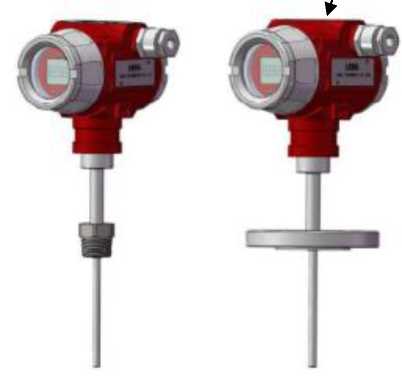

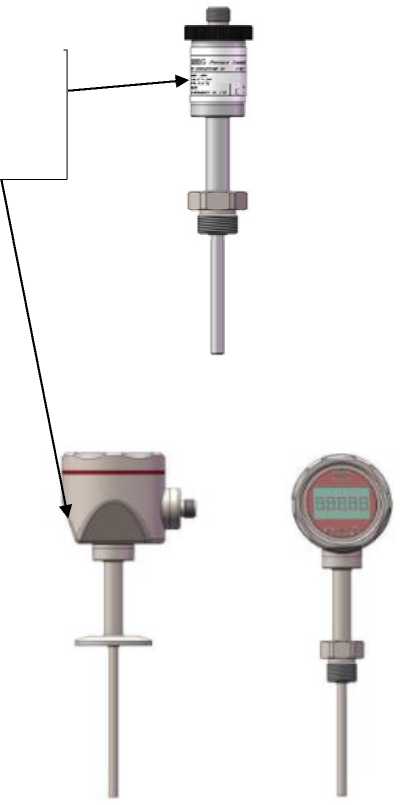

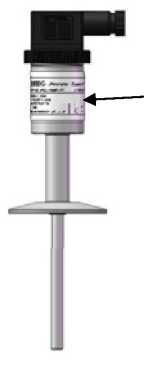

Общий вид датчиков температуры с обозначением места размещения маркировочной таблицы приведен на рисунке 1.
Модель LG200-DRD
Модель LG200-WRT
Рисунок 1 - Общий вид датчиков температуры LG200
Место размещения маркировочной таблицы
Модель LG200-DRH
Модель LG200-FRF
Общий вид маркировочной таблицы с обозначением места несения серийного номера приведен на рисунках 2 и 3.
Место
нанесения серийного номера
Модель: LG200-WRT-R1 -Т1R1-HC-Q2-G4M01-D1L0050
Диапазон измерений: -50 - +400 °С
итание: 24 В DC

Вых.сигнал: 4-20 mA+HART Погрешность: ±0,5 % к ВПИ
Схема подключения: 2
L=50 м =6 мм
Сер.номер: 2024-05-014-015
LEEG INSTRUMENTS СО., LTD.
Рисунок 2 - Общий вид маркировочной таблицы датчиков, состоящих из ТС с ИП
Место нанесения серийного номера

Модель: LG200-DRH-R1 -H1R0-Z-30-Q2-G6G01-D2L0060 апазон измерений: -50 - +400 °С Вых.сигнал: PtIOO Класс допуска: А Схема подключения: 4
L=60 мм мм
Сер.номер: 2024-06-014-003
LEEG INSTRUMENTS CO., LTD.
Рисунок 3 - Общий вид маркировочной таблицы датчиков, состоящих из ТС без ИП
Таблица 5 - Метрологические характеристики датчиков, состоящих из ТС с ИП
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ ЧЭ ТС по ГОСТ 6651-2009/МЭК 60751 |
Pt100 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Диапазон измерений температуры, °С |
от -50 до +400 |
|
Пределы допускаемой приведенной погрешности измерений к верхнему пределу измерений, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальных условий, %, к верхнему пределу измерений на каждый 1 °С |
±0,005 |
|
Примечание - Рабочий диапазон измерений температуры конкретного датчика находится внутри диапазона измерений температуры, приведенного в таблице, и указан на маркировочной таблице и в паспорте на изделие. Разница между верхней и нижней границами рабочего диапазона измерений температуры не менее 100 °С. | |
|
Таблица 6 - Метрологические характеристики датчиков, состоящих из ТС без ИП | |
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ ЧЭ ТС по ГОСТ 6651-2009/МЭК 60751 |
Pt100 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Диапазон измерений температуры, °С |
от -50 до +400 |
|
Класс допуска по ГОСТ 6651-2009/МЭК 60751 |
А, В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009/МЭК 60751, °С
|
±(0,15+0,002-|t|) ±(0,3+0,005-|t|) |
|
Примечание - |t| - абсолютное измеренное значение температуры, °С. | |
|
Таблица 7 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 мА от 4 до 20 мА + HART HART; Modbus RTU/RS485 |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +25 °С и относительной влажности воздуха от 30 % до 80 % (при 100 В), МОм, не менее |
20 |
|
Напряжение питания постоянного тока1), В
|
от 10 до 30 от 16,5 до 55,0 от 5 до 32 |
|
Длина погружаемой части измерительной вставки, мм |
от 50 до 10002) |
|
Диаметр погружаемой части измерительной вставки, мм |
6; 8; 10; 12; 16 |
|
Масса, кг, не более |
1,5 |
|
Нормальные условия измерений (для датчиков с ИП): - температура окружающей среды, °С |
от +15 до +25 |
таблицы 7
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +85 95 |
| |
аблица 8 - Показатели надежности
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120000 |
