96039-25 Датчики-реле давления
(MPSGE923)
Назначение средства измерений:
Датчики-реле давления MPSGE923 (далее по тексту - датчики) предназначены для измерений избыточного давления, разности давлений газообразных сред и преобразования измеренного давления в унифицированный аналоговый выходной сигнал постоянного тока или постоянного напряжения, или в цифровой сигнал по интерфейсу RS485 (протокол Modbus).

Внешний вид.
Датчики-реле давления
Рисунок № 1

Внешний вид.
Датчики-реле давления
Рисунок № 2
Программное обеспечение
Программное обеспечение состоит из встроенного программного обеспечения (далее - ВПО), устанавливаемого в энергонезависимую память датчиков при изготовлении.
ВПО является метрологически значимым. Конструкция датчиков исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с разделом 4 (п. 4.5) рекомендации по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
представлены в разделах 2 «Описание и работа» и 9 «Использование датчика» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па;
ТУ 26.51.52-001-06719040-2022 «Датчики-реле давления MPSGE923. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ОЛИЛ»
(ООО «ОЛИЛ»)
ИНН 7714883756
Юридический адрес: 125057, г. Москва, пр-кт Ленинградский, д. 57, цокольный этаж, помещ. II, ком. 15, офис 1
Изготовитель
Общество с ограниченной ответственностью «ОЛИЛ»
(ООО «ОЛИЛ»)
ИНН 7714883756
Юридический адрес: 125057, г. Москва, пр-кт Ленинградский, д. 57, цокольный этаж, помещ. II, ком. 15, офис 1
Адрес места осуществления деятельности: 141402, Московская обл., г. Химки, ул. Энгельса, д. 7/15 офис 10
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, Россия, г.Москва, вн. тер. г. муниципальный округ пр-кт
Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2
308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, д. 45а; Россия, Ивановская обл., Лежневский р-н, СПК им. Мичурина
Правообладатель
Общество с ограниченной ответственностью «ОЛИЛ»
(ООО «ОЛИЛ»)
ИНН 7714883756
Юридический адрес: 125057, г. Москва, пр-кт Ленинградский, д. 57, цокольный этаж, помещ. II, ком. 15, офис 1
Датчики представляют собой цилиндрический корпус со штуцерами: два верхних предназначены для подачи давления, а нижний для вывода подключенных кабелей. На лицевой панели расположен цифровой индикатор с защитной крышкой. Под крышкой расположены клеммы для подключения питания, аналоговых или цифровых сигналов, а также релейных выходов, использующих контактные группы для переключения цепей (SPDT - однополюсный, двухпозиционный; DPDT - двухполюсный, двухпозиционный), предназначенных для коммутации (замыкание, размыкание, переключение) электрических цепей и две кнопки (S и Z) предназначенные для сброса нуля, изменения параметров RS485. С торца корпуса присутствует винт заземления.
Датчики изготавливаются в двух исполнениях: стандартное - MPSGE923, взрывозащищенное - MPSGE923Ex.
Принцип действия датчиков основан на использовании принципа упругой деформации пластины первичного тензорезистивного преобразователя, установленного на мембране. Под влиянием измеряемого давления мембрана воздействует на пластину первичного тензорезистивного преобразователя, что приводит к изменению электрического сопротивления. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход аналоговоцифрового преобразователя (АЦП), который преобразует выходное напряжение первичного тензорезистивного преобразователя в цифровой код. Микроконтроллер обрабатывает цифровой код с АЦП и преобразует его через цифро-аналоговый преобразователь (ЦАП) в ток или напряжение, пропорциональный цифровому коду, и (или) преобразует его в протокол цифровой связи.
Структура условного обозначения датчиков:
MPSGE923X1/X2/X3/X4/X5, где
Х1 - исполнение: стандартное (без обозначения), взрывозащищенное (Ех);
Х2 - диапазон измерений: для датчиков разности давлений (-Х-0-ХПа, где Х - значение давления); для датчиков избыточного давления (0-ХПа, где Х - значение давления);
Х3 - выходной сигнал (4-20 мА; 0-10 В; 0-5 В; RS485)
Х4 - тип реле-переключателя: (SPDT, DPDT);
Х5 - дисплей, указывается при наличии (LCD).
Пример обозначения датчика: MPSGE923Ex/0-30000Па/4-20мА/SPDT/LCD.
Серийные номера в виде буквенно-цифрового обозначения наносят на металлический шильдик датчиков методом лазерной гравировки. Нанесение знака поверки на корпус датчиков в обязательном порядке не предусмотрено.
Место нанесения металлического шильдика

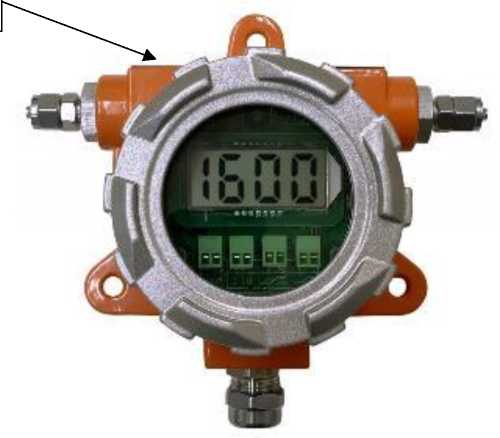

Рисунок 1 - Общий вид датчиков-реле давления MPSGE923 с указанием места нанесения металлического шильдика
Место нанесения серийного номера
Место нанесения маркировки взрывозащиты
Рисунок 2 - Место нанесения серийного номера и маркировки взрывозащиты на металлическом шильдике
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений для датчиков разности давлений, Па |
от -25 до 25 от -50 до 50 от -100 до 100 от -250 до 250 от -500 до 500 от -1000 до 1000 от -2000 до 2000 от -3000 до 3000 от -5000 до 5000 |
|
Диапазон измерений для датчиков избыточного давления, Па |
от 0 до 25 от 0 до 50 от 0 до 100 от 0 до 250 от 0 до 500 от 0 до 750 от 0 до 1250 от 0 до 2500 от 0 до 3000 от 0 до 5000 от 0 до 7000 от 0 до 10000 от 0 до 20000 от 0 до 30000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % |
±1 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры (от +15 до +25 °С) окружающей среды, на каждые 10 °С, %. |
±0,2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - аналоговый токовый, мА |
от 4 до 20 |
|
- аналоговый напряжение, В |
от 0 до 10 от 0 до 5 |
|
- цифровой: протокол (интерфейс) |
Modbus RTU (RS485) |
|
Напряжение питания постоянного тока, В |
24 |
|
Габаритные размеры (ШиринахДлина*Высота), мм, не более |
125х95х140 |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации:
|
от -20 до +80 от 84,0 до 106,7 80 |
|
Маркировка взрывозащиты |
Ex tc IIIC Т85°С Dc 2Ex d IIC T6 Gc |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
