Номер по Госреестру СИ: 96040-25
96040-25 Расходомеры массовые
(Focmass9101)
Назначение средства измерений:
Расходомеры массовые Focmass9101 (далее - расходомеры) предназначены для измерений массового расхода и массы, плотности, температуры жидкости.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Внешний вид.
Расходомеры массовые
Рисунок № 3
Внешний вид.
Расходомеры массовые
Рисунок № 4
Внешний вид.
Расходомеры массовые
Рисунок № 5
Внешний вид.
Расходомеры массовые
Рисунок № 6
Внешний вид.
Расходомеры массовые
Рисунок № 7
Общие сведения
Дата публикации - 06.08.2025
Срок свидетельства - 05.08.2030
Номер записи - 933794b1-c659-1b6f-fcc7-534feb318acb
ID в реестре СИ - 1426473
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Jiangsu Huahai M&C Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт - NO.299 Huahai Road, Jinhu, Huaian, Jiangsu
Уведомление о начале осуществления предпринимательской деятельности -
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2396 от 2023.11.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1601 от 2025.08.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Расходомеры массовые (Focmass9101)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Расходомеры массовые (Focmass9101)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры массовые (Focmass9101)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным.
Основными функциями ПО являются: обработка измерительной информации, индикация результатов измерений на дисплее, формирование выходных сигналов, настройка расходомеров, ведение архива измеренных значений, проведение самодиагностики расходомеров, передача информации по цифровым интерфейсам.
Защита ПО расходомеров от несанкционированного доступа обеспечивается пломбированием расходомеров.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
BS |
MS |
|
Номер версии (идентификационный номер) ПО |
1.ХХ* |
1.ХХ* |
|
Цифровой идентификатор ПО |
- | |
|
Алгоритм вычисления цифрового идентификатора ПО |
- | |
|
Место установки ПО |
ЭБ |
ППР |
|
* «X» не относятся к метрологически значимой части ПО и принимает значения от 0 до 9. | ||
Знак утверждения типа
Знак утверждения типананосится на маркировочные таблички, расположенные на ППР и ЭБ, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.1 «Описание» руководства по эксплуатации RM.01.001.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Q/320831HH001-2022 Расходомеры массовые Focmass9101. Стандарт предприятия Jiangsu Huahai M&C Technology Co., Ltd.
Правообладатель
Jiangsu Huahai M&C Technology Co., Ltd, Китай
Адрес: NO.299 Huahai Road, Jinhu, Huaian, Jiangsu, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: Россия, 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия расходомеров при измерении массового расхода и массы, плотности жидкости основан на использовании силы Кориолиса, возникающей в трубках первичного преобразователя расхода (далее - ППР) при прохождении через них жидкости. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе жидкостей, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Измерение температуры осуществляется преобразователем температуры, встроенным в ППР.
Принцип действия расходомеров при измерении температуры основан на использовании зависимости встроенного термопреобразователя сопротивления от температуры среды.
Расходомеры состоят из ППР и электронного блока (далее - ЭБ), который монтируется на ППР или размещается удаленно. ПР и ЭБ соединены кабелем. В ППР размещены измерительные трубки, катушка возбуждения, измерительные катушки, термопреобразователь сопротивления. ЭБ обеспечивает обработку сигналов, отображение значений измеренных величин и их преобразование в выходные сигналы.
Расходомеры изготавливаются в моделях, отличающихся диаметром условного прохода: Focmass9101-6, Focmass9101-15, Focmass9101-25, Focmass9101-50, Focmass9101-80.
Структура условного обозначения расходомеров:
Focmass9101 - Х
Модель (диаметр условного прохода): 6 - DN6, 15 - DN15, 25 - DN25, 50 - DN50, 80 - DN80.
Заводской номер расходомеров состоит из заводских номеров ППР и ЭБ, разделенных символом «/». Заводской номер ППР в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку ППР методом лазерной гравировки. Заводской номер ЭБ в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку ЭБ методом лазерной гравировки.
Корпус расходомеров окрашивается в цвета по заказу заказчика (может отличаться от цвета, приведенного на рисунке 1).
Пломбирование расходомеров осуществляется с помощью проволоки и свинцовой пломбы, на которую давлением ударного клейма (плашки) наносится знак поверки.
DN15
DN80

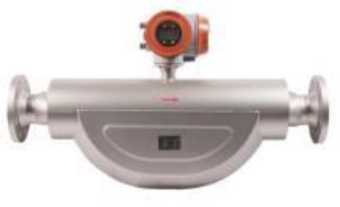

Рисунок 1 - Общий вид расходомеров

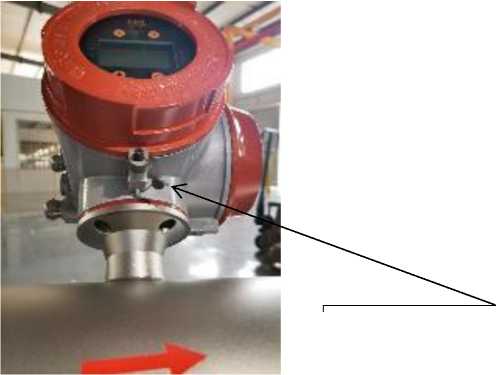

Место установки пломбы и нанесения знака поверки
Рисунок 2 - Схема пломбировки
XX
Ь^эс^^ашиты: Масса. 1.1''-'*-.
Гясюдолнр *ик<чшый Fj
'i. IKK Е | JOI11L1.I fl В. ID К
Измеряемы среди:
3 LEOZCKSfi BC-MCD?*
..Ьж1|>у НийЫ М4С ТкЬадВДу GO., Lid
ИервнчньлВ лре<?Врй ювате.ть p*e.ii>ja
>к?.:<нр зек-1 Е-зрыЕсмшиты: 1Ёх db IIC Тб Gb;
ЕАЭС RLJ С-СЫ.АЖЗЙ.В №S4№24
1~Н
win JUngfcj Hurtal MAC Tatnnotogy Со., Ltri.
Patsojwiep массовый IП1 -XX zZ>.
: Выходной сигнал: j'Ue, В:.....
• ktj.i .Fi'H "С:
Дата ЕЛОТОЕ.теиня:
Дплплюн расходов. кг ч: Ди га 1 jи о 1,■-■•u.jetiKiM.: Класс точности. %.
I5K /
Мвтсрагал /
Длл.тение номпнл:ъынпе. МПа:
IauLi.ECh-.iiJ номер:
Килффшшеит:
Маркировка взрыва ъипиты: lEx^ b НС 16 Gb.
ЕАЭС RUCCN.AM58B«SM«24
Место нанесения знака утверждения типа
Место нанесения заводского номера
ППР
ЭБ

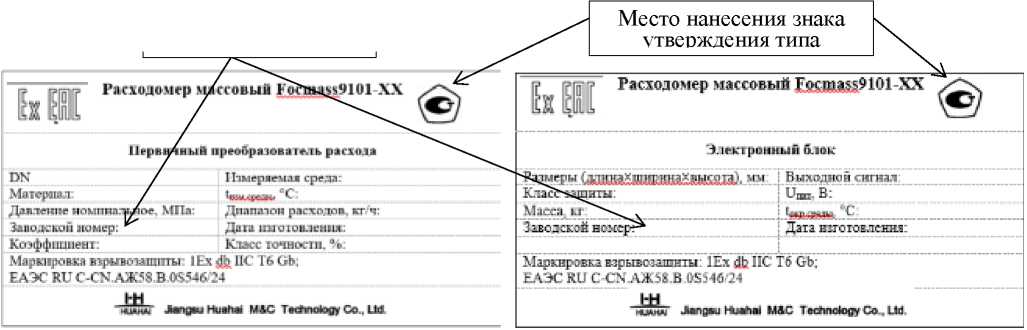

Рисунок 3 - Общий вид (схема) маркировочных табличек
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости, т/ч: - DN6 |
от 0,2 до 2 |
|
- DN15 |
от 0,35 до 7 |
|
- DN25 |
от 1 до 20 |
|
- DN50 |
от 2,5 до 50 |
|
- DN80 |
от 12 до 240 |
|
Пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости, % |
±0,2 |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 650 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 |
±2 |
|
Диапазон измерений температуры жидкости, °С |
от -50 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С |
±1 |
|
Пределы допускаемой приведенной погрешности преобразования измеренных значений в токовый сигнал от 4 до 20 мА, % от диапазона преобразования: - основной |
±0,2 |
|
- дополнительной, вызванной изменением температуры окружающей среды от температуры (20±5) °С на каждые 10 °С |
±0,1 |
|
Примечание - Основная и дополнительная погрешности преобразования измеренных значений | |
|
в токовый выходной сигнал от 4 до 20 мА суммируются алгебраически. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 1 до 9999 от 4 до 20 (HART) RS-485 (Modbus RTU) |
|
Параметры электрического питания:
|
от 12 до 36 от 85 до 265 50 |
|
Параметры измеряемой среды:
|
4,0; 6,3; 10,01) от -50 до +150 |
|
Габаритные размеры, мм, не более:
|
600 950 300 |
|
Масса, кг, не более |
90 |
|
Условия эксплуатации:
|
от -40 до +60 95 от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP67 |
|
1) Фактическое значение указывается в паспорте расходомера. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
70000 |
