Наименование

Обозначение

Количество

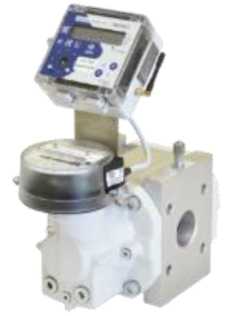

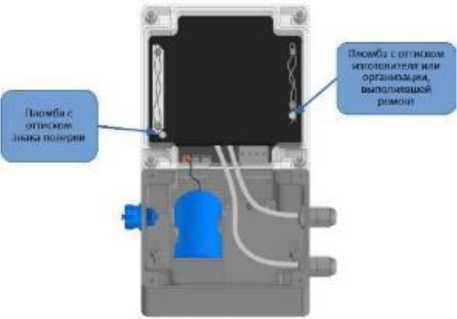

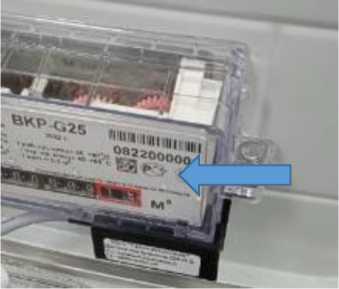

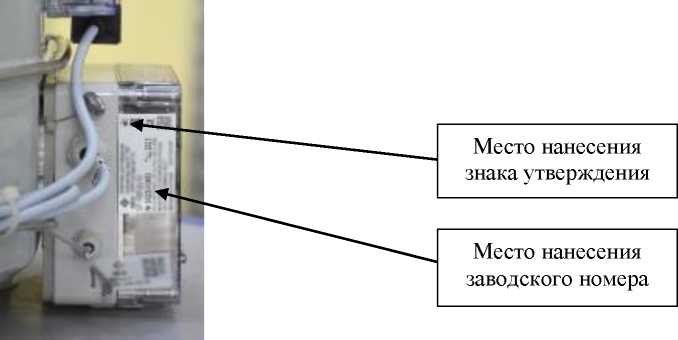

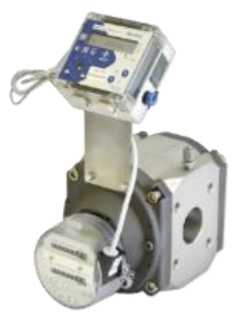

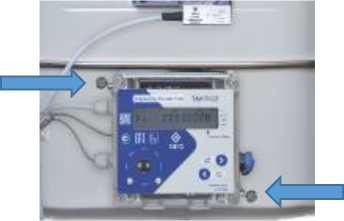

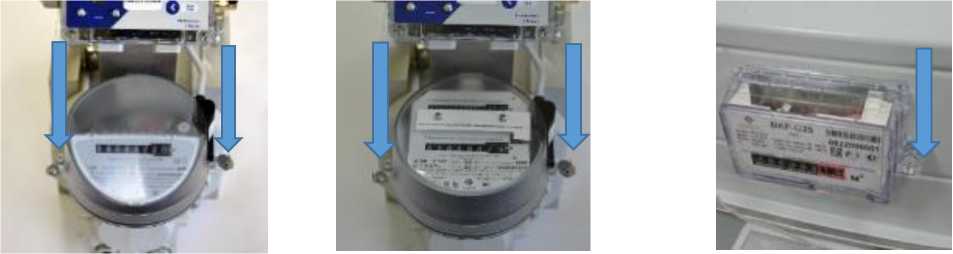

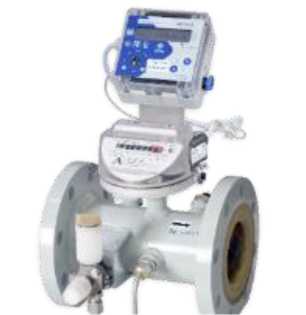

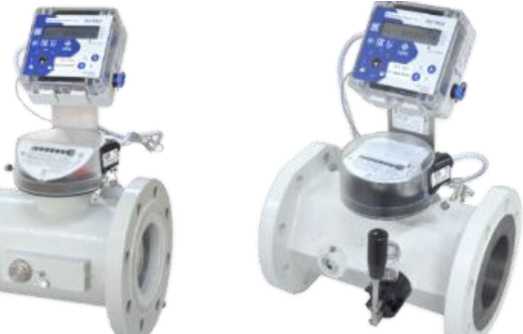

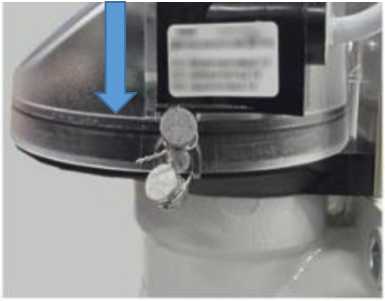

Комплекс для измерения количества газа ТАУ-СГТКР

-

1

Руководство по эксплуатации

УРГП.407369.023 РЭ

1

Паспорт*

УРГП.407369.023 ПС

1

Комплект монтажных частей

-

1**

Сервисное ПО

ТАУКОД-Сервис

1**

^* В бумажной и/или электронной форме. ^** Поставляется по заказу.

Наименование параметра

Значение

Диапазон объемного расхода при рабочих условиях^*, м³/ч:

- исполнение ТАУ-СГТКР-Д

от 0,016 до 160

- исполнение ТАУ-СГТКР-Т

от 5 до 4000

- исполнение ТАУ-СГТКР-Р

от 0,4 до 650

Диапазон измерений температуры газа, °С:

от -30 до +60

Пределы допускаемой относительной погрешности измерения объема газа при рабочих условиях, %:

- исполнение ТАУ-СГТКР-Д в диапазоне объемных расходов при рабочих условиях:

а) ОТ 0,1 -Qhom ДО Qmhkc включ.

±1,5

б) ОТ Qmuh до 0,1-Qhom

±2,85

- исполнение ТАУ-СГТКР-Д модификация У в диапазОне Объемных расхОдОв при рабОчих услОвиях: а) ОТ 0,1 -Qhom ДО Qmhkc ВКЛЮЧ.

±1,5

б) ОТ Qmuh ДО 0,1-Qhom

±2,0

- испОлнение ТАУ-СГТКР-Т, ТАУ-СГТКР-Р в

ДиапазОне Объемных расхОДОв при рабОчих услОвиях:

а) Qt до Qmhkc включ.

±1,0

б) ОТ Qmuh ДО Qt

±2,0

- испОлнение ТАУ-СГТКР-Р мОдификация У в диапазОне Объемных расхОдОв при рабОчих услОвиях: а) 0,05-Qmhkc ДО Qmhkc включ.

±1,0

б) ОТ Qmuh ДО 0,05-Qmhkc

±2,0

- испОлнение ТАУ-СГТКР-Т, ТАУ-СГТКР-Р мОДификация 2У в ДиапазОне Объемных расхОДОв при рабОЧИХ условиях ОТ Qmuh ДО Qmhkc вКЛЮЧ.

±0,9

Пределы допускаемой относительной погрешности вычисления объема газа, приведенного к стандартным условиям, с учетом погрешности измерения температуры и

±0,15

погрешности алгоритма вычисления и его программной реализацией, %

Наименование параметра

Значение

Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям^**, %:

• - исполнение ТАУ-СГТКР-Д в диапазоне объемных расходов при рабочих условиях:

а) от 0,1 ^ном до Qmhkc включ.

б) от Qмин до 0,10™

• - исполнение ТАУ-СГТКР-Д модификация У в диапазоне объемных расходов при рабочих условиях:

а) от 0,1 Оном до Qmhkc включ.

б) от Qмин до 0,1Оном

• - исполнение ТАУ-СГТКР-Т, ТАУ-СГТКР-Р в диапазоне объемных расходов при рабочих условиях:

а) Qt до Qmhkc включ.

б) от Qмин до Qt

• - исполнение ТАУ-СГТКР-Р модификация У в диапазоне объемных расходов при рабочих условиях:

а) 0,05-Qmhkc до Qmhkc включ.

б) от Qмин до 0,05^макс

- исполнение ТАУ-СГТКР-Т, ТАУ-СГТКР-Р модификация 2У в диапазоне объемных расходов при рабочих условиях от Qмин до Qмакс включ.

±1,65

±3,0

±1,65

±2,15

±1,15

±2,15

±1,15

±2,15

±1,05

^* Диапазон измерения объемного расхода комплекса при рабочих условиях определяется типоразмером применяемого счетчика.

^** Без учета погрешности от принятия давления и коэффициента сжимаемости за условно-постоянные величины.

Примечание - Приняты следующие обозначения:

^^ном - номинальный объемный расход при рабочих условиях, м³/ч;

Qмакс - максимальный объемный расход при рабочих условиях, м³/ч;

^^мин - минимальный объемный расход при рабочих условиях, м³/ч;

Qt - значение переходного объемного расхода между максимальным и минимальным значениями диапазона измерений, который условно делит диапазон измерения на две части (определяется типом счетчика и указан в его технической документации), м³/ч.

Наименование параметра

Значение

Измеряемая среда

Природный      газ      по

ГОСТ 5542-2022, пропан, аргон, азот,    воздух    и    другие

неагрессивные сухие газы

Интерфейсы связи

Оптический, RS-232/RS-422 или модем

Максимальное избыточное давление газа^*, МПа:

• - исполнение ТАУ-СГТКР-Д

• - исполнение ТАУ-СГТКР-Т, ТАУ-СГТКР-Р

о o'

Температура газа*, °С

от -30 до +60

Наименование параметра

Значение

Условия эксплуатации:

_*

• - температура окружающей среды , С

• - относительная влажность, %, не более

• - атмосферное давление, кПа

от -30 до +60

95

от 84,0 до 106,7

Устойчивость к воздействию синусоидальной вибрации по

ГОСТ Р 52931-2008

Группа N2

Напряжение питания постоянного тока, В:

• - встроенная батарея

• - от внешнего источника

3,6 от 6 до 9

Степень защиты по ГОСТ 14254-2015

IP65

Потребляемая мощность, Вт, не более

0,45

Габаритные размеры комплексов, мм:

• - ширина

• - высота

• - длина

от 194 до 900

от 295 до 800 от 190 до 1000

Масса, кг

от 3,9 до 107,0

Маркировка взрывозащиты

1Ex ib IIB T4 Gb Х

^* Определяется характеристиками средств измерений, входящих в состав комплекса. Конкретное значение приводится в паспорте на комплекс.

Наименование параметра

Значение

Средний срок службы, лет

12

Средняя наработка на отказ, ч

100000
