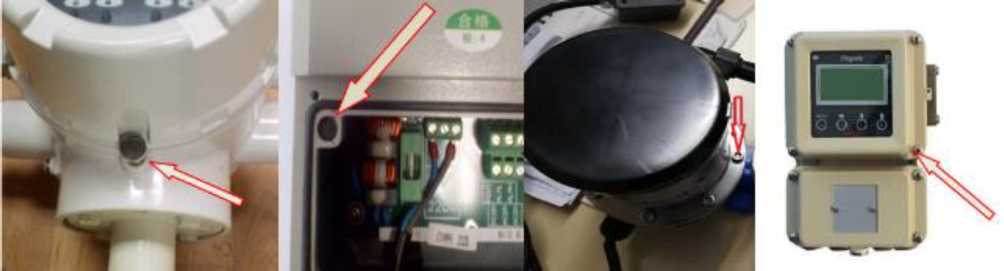

Преобразователь расхода

№

Код модели

Зав. №

Питание

Погрешность

Защита

Дата выпуска

ш

№RU Д-RU.PAIO.B.88672/24

ООО "Центр АСУс" www.asu59.ru

Наименование

Обозначение

Количество

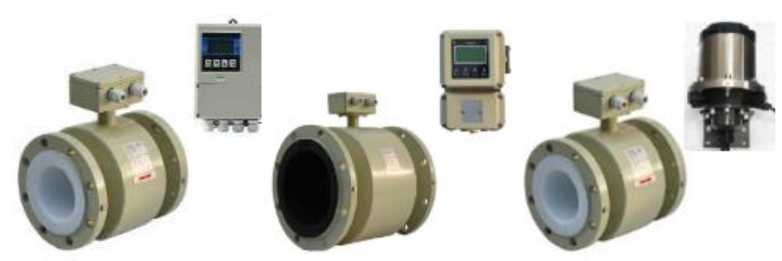

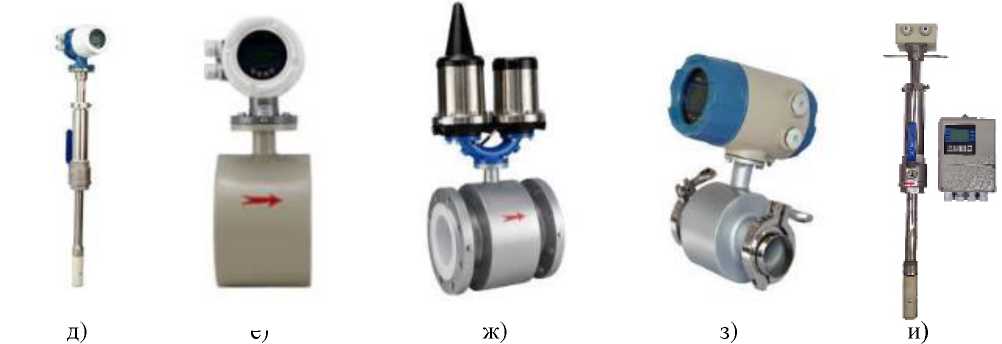

Расходомеры электромагнитные интеллектуальные

ЦАСУС/MGG

1 шт.

Пульт дистанционного управления²⁾

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации¹⁾

• - Расходомеры электромагнитные интеллектуальные

ЦАСУС/MGGI

• - Расходомеры электромагнитные интеллектуальные

ЦАСУС/MGG2

• - Расходомеры электромагнитные интеллектуальные

ЦАСУС/MGGI с автономным питанием

• - Расходомеры электромагнитные интеллектуальные

ЦАСУС/MGG2 с автономным питанием

1 экз.

• ¹⁾ В комплект поставки входит одно руководство в зависимости от поставляемой модификации.

• ²⁾ Поставляется с расходомерами, имеющими электронный блок с автономным питанием.

Наименование характеристики

Значение

ЦАСУС/MGGI

ЦАСУС/MGG2

Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании частотно-импульсного или цифрового выхода, %:

• - при скорости потока 0,5 < v < 10 м/с

• - при скорости потока 0,2< v < 0,5 м/с

• - при скорости потока 0,5 < v < 7 м/с

• - при скорости потока 0,3< v < 0,5 м/с

±0,5; ±0,3¹⁾

±(0,5 + 0,2/v)²⁾

±1,0 ±(1,0 + 0,2/v)²⁾

Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании токового выхода, %:

• - при скорости потока 0,5 < v < 10 м/с

• - при скорости потока 0,2< v < 0,5 м/с

• - при скорости потока 0,5 < v < 7 м/с

• - при скорости потока 0,3< v < 0,5 м/с

±0,65; ±0,45¹⁾

±(0,65 + 0,2/v)²⁾

±1,15

±(1,15 + 0,2/v)²⁾

• ¹⁾ при специальной калибровке в динамическом диапазоне 1:10

• ²⁾ v - скорость потока, м/с, рассчитывается по формуле

v = Qi'(0,000^cb;r(DN)²)

где

Qi - значение объемного расхода в i-й контрольной точке, м³/ч; DN - номинальный диаметр, мм;

п = 3,14.

Номинальный диаметр DN,

Минимальный объемный расход, м³/ч (соответствует скорости потока 0,2 м/с)

Максимальный объемный расход, м³/ч (соответствует скорости потока 10,0 м/с)

15

0,127

6,362

20

0,226

11,310

25

0,353

17,670

32

0,629

31,485

40

0,905

45,239

50

1,414

70,686

65

2,389

119,456

80

3,619

180,956

100

5,655

282,743

125

9,182

459,120

150

12,724

636,173

200

22,620

1130,970

250

35,343

1767,146

300

50,694

2544,690

350

69,272

3403,606

400

90,478

4523,893

Номинальный диаметр DN,

Минимальный объемный расход, м³/ч (соответствует скорости потока 0,3 м/с)

Максимальный объемный расход, м³/ч (соответствует скорости потока 7,0 м/с)

200

33,93

791,28

250

53,01

1236,38

300

76,34

1780,38

350

102,11

2423,29

400

135,72

3165,12

450

171,77

4007,89

500

201,12

5088,01

600

305,36

7125,13

700

415,63

9698,10

800

542,88

12666,90

900

687,06

16 031,54

1000

848,23

19 792,01

1200

1221,45

28 500,50

1400

1662,53

38 792,39

1500

1917,00

44730,00

1600

2171,47

50 667,61

1800

2748,26

64126,16

2000

3392,92

79168,11

Номинальный диаметр DN,

Минимальный объемный расход, м³/ч (соответствует скорости потока 0,3 м/с)

Максимальный объемный расход, м³/ч (соответствует скорости потока 7,0 м/с)

2200

4105,43

95793,46

2400

4885,80

114002.00

2500

5309,90

123897,69

2600

5734,03

133794,01

2800

6594,13

153863,08

3000

7451,37

173865,30

Наименование характеристики

Значение

Температура измеряемой среды, °С

от -10 до +180

Условия эксплуатации:

- температура окружающей среды для сенсора, °С

от -30 до +60

- температура окружающей среды для ЭП, °С

от -10 до +60

- влажность окружающей среды, %, не более

95

- атмосферное давление, кПа

от 84,0 до 106,7

Максимальное давление измеряемой среды, МПа^!)

4,0

Напряжение питания:

- напряжение постоянного тока, В

от 20 до 32

- напряжение переменного тока, В

от 85 до 250

- напряжение постоянного тока от элемента питания, В

3,6

Потребляемая мощность, не более: - переменного тока, Вт

20

- постоянного тока, В •А

20

Выходные сигналы ЭП:

- частотно-импульсный, Гц

от 1 до 5000

- токовый, мА

от 4 до 20; от 0 до 4

- цифровые

RS-485 (Modbus RTU), HART

Степень защиты от внешних воздействий по

ГОСТ 14254-2015

IP65, IP67, IP68

^|( в зависимости от заказа

Наименование характеристики

Значение

Срок службы, лет

11

Срок средней наработки на отказ, ч, не менее

75000
