Номер по Госреестру СИ: 96049-25
96049-25 Преобразователи термоэлектрические
(WR)
Назначение средства измерений:
Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы-изготовителя «Chongqing Nanpac Instrument Technology Co., Ltd.», Китай.
Правообладатель
«Chongqing Nanpac Instrument Technology Co., Ltd.», Китай
Адрес: 1-2, No. 65-12 Jinchuang Road, Chongqing, China
Телефон: +86-023-68362241
Факс: +86-023-68362240
E-mail: nanpac@163.com
Web-cafrr:www.nanpac.com
Изготовитель
«Chongqing Nanpac Instrument Technology Co., Ltd.», Китай
Адрес: 1-2, No. 65-12 Jinchuang Road, Chongqing, China Телефон: +86-023-68362241
Факс: +86-023-68362240
E-mail: nanpac@163.com
Web-cafrr:www.nanpac.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
«Chongqing Nanpac Instrument Technology Co., Ltd.», Китай
Адрес: 1-2, No. 65-12 Jinchuang Road, Chongqing, China
Телефон: +86-023-68362241
Факс: +86-023-68362240
E-mail: nanpac@163.com
Web-cafrr:www.nanpac.com
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
Термопреобразователи WR в зависимости от типа номинальной статической характеристики преобразования (НСХ) ЧЭ изготавливаются в следующих сериях: WRK, WRN, WRR, WRS, WRB, WRT, WRE, WRJ, WRC, WRD. ТП данных серий имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Структура и расшифровка структуры условного обозначения исполнений термопреобразователей (код заказа) приведены на рисунке 1 и в таблице 1 соответственно.
Конструктивно термопреобразователи состоят из сменной или несменной измерительной вставки, выполненной на основе термопарного кабеля или термоэлектродных проводов (в т.ч. с керамическими изоляторами и изоляторами, изготовленными из других материалов), соединительной головки и защитной арматуры с различными видами технологических соединений и монтажных элементов.
Монтаж ТП на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.
WR
1 2 3 4 5 6
Рисунок 1 - Структура условного обозначения моделей преобразователей термоэлектрических WR
Таблица 1 - Расшифровка структуры условного обозначения моделей преобразователей термоэлектрических WR
|
Пози ция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
WR |
Преобразователи термоэлектрические |
|
2 |
Условное обозначение типа НСХ |
К |
K - хромель-алюмелевые (никельхром-никельалюминиевые) (по ГОСТ Р 8.585-2001) |
|
N |
N - никель-хром-кремниевые/никель-кремниевые (по ГОСТ Р 8.585-2001) | ||
|
Е |
E - хромель-константановые (никельхром-медьникелевые) (по ГОСТ Р 8.585-2001) | ||
|
Т |
T - медь-константановые (медь-медьникелевые) (по ГОСТ Р 8.585-2001) | ||
|
J |
J - железо-константановые (железо-медьникелевые) (по ГОСТ Р 8.585-2001) | ||
|
R |
R - платинородий-платиновые (по ГОСТ Р 8.585-2001) | ||
|
S |
S - платинородий-платиновые (по ГОСТ Р 8.585-2001) | ||
|
B |
B - платинородий-платинородиевые (по ГОСТ Р 8.585-2001) | ||
|
C |
С - Вольфрам-рений 5% - вольфрамрениевые 26% (по МЭК 60584-1) | ||
|
D |
D - Вольфрам-рений 3% - вольфрамрениевые 25% ( по JB/T 29822-2013) | ||
|
3 |
Количество ЧЭ |
1 |
Один |
|
2 |
Два | ||
|
3 |
Три | ||
|
4 |
Тип монтажа |
1 |
Без монтажных приспособлений |
|
2 |
Фиксированная резьба | ||
|
3 |
Подвижная резьба | ||
|
4 |
Фиксированный фланец | ||
|
5 |
Подвижный фланец | ||
|
6 |
ТП изогнутая под прямым углом | ||
|
7 |
Коническая труба /усиленная труба | ||
|
8 |
Фиксированная внутренняя резьба | ||
|
5 |
Конструктивное исполнение |
3 |
Соединительная головка |
|
6 |
Материал защитной арматуры |
1 |
Нержавеющая сталь |
|
2 |
Высокотемпературный сплав | ||
|
3 |
Керамика | ||
|
4 |
Другие материалы |
Фотографии общего вида ТП с указанием места нанесения заводского номера приведены на рисунке 2.
Пломбирование ТП не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на защитном чехле ТП и/или на маркировочной табличке, прикрепленной к защитной головке ТП и/или на шильдике (или этикетке), прикрепленном к корпусу ТП. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

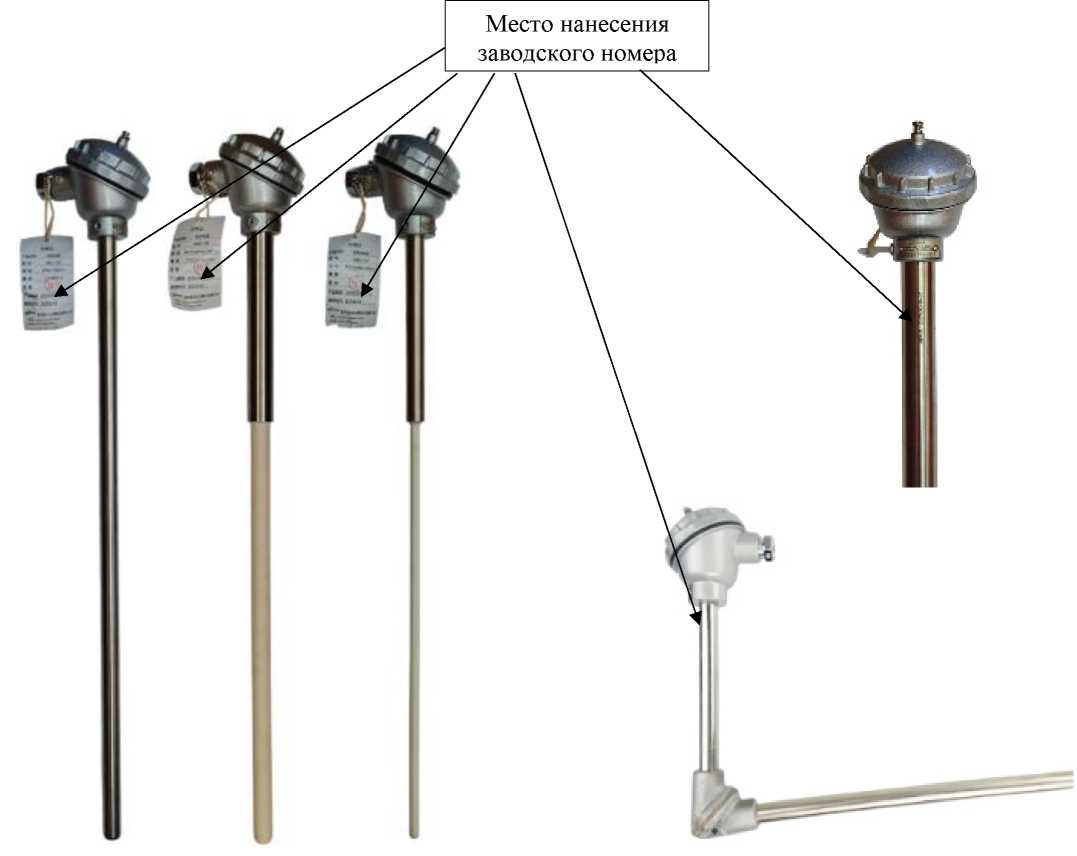

Рисунок 2 - Общий вид ТП с указанием мест нанесения заводского номера
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь термоэлектрический |
WR |
1 шт. |
исполнение в соответствии с заказом |
|
Паспорт |
- |
1 экз. |
- |
Метрологические и основные технические характеристики ТП приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
|
Условное обозначение НСХ(4) |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (1) |
|
К |
1 |
от -40 до +375 включ. св. +375 до +1200 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 | |
|
N |
1 |
от -40 до +375 включ. св. +375 до +1200 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 | |
|
Е |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +750 |
±2,5 ±0,00751 | |
|
J |
1 |
от -40 до +375 включ. св. +375 до +600 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. от +333 до +600 |
±2,5 ±0,00751 | |
|
T |
1 |
от -40 до +125 включ. св. +125 до +350 |
±0,5 ±0,0041 |
|
2 |
от -40 до +135 включ. св. +135 до +350 |
±1,0 ±0,00751 | |
|
С |
2 |
от +426 до +1800(3) |
±0,011 |
|
D |
2 |
от +426 до +1800(3) |
±0,011 |
|
S, R |
2 |
от 0 до +600 включ. св. +600 до +1400 |
±1,5 ±0,00251 |
|
1 |
от +600 до +1100 включ. св. +1100 до +1400 |
±1,0 ±1+0,003-( t - 1100) | |
|
B |
2 |
от + 600 до +1600 |
±0,00251 |
Примечания:
-
(1) Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен в паспорте на изделие.
-
(2) t - значение измеряемой температуры, °С.
-
(3) - до 1900 °С - кратковременно.
-
(4) - условное обозначение НСХ по ГОСТ Р 8.585-2001 (для типов «К», «N», «J», «Е», «Т», «R», «S», «В»), МЭК 60584-1:2013 (для типа «С»), JB/T 29822-2013 (для типа «D»).
Таблица 3 - Основные технические характеристики ТП
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 °С до +35 °С и относительной влажности от 30 % до 80 %, МОм (в зависимости от типа НСХ ТП), не менее
|
1000 500 |
|
Диаметр измерительной вставки, мм |
от 0,3 до 25,0 |
|
Диаметр защитной арматуры, мм |
от 0,5 до 48,0 |
|
Длина монтажной части ТП, мм |
от 15 до 15000 |
|
Длина удлинительной шейки ТП, мм |
от 30 до 500 |
|
Рабочие условия эксплуатации:
|
от -40 до +80 90 |
|
Масса, кг |
от 0,1 до 10 (в зависимости от модели и исполнения ТП) |
Таблица 4 - Показатели надежности ТП
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа (в зависимости от типа НСХ ТП и диапазона измерений), ч, не менее: - для ТП c НСХ типов «К», «N», «J», «Е», «Т» - в рабочем диапазоне до +300 °С; |
55000 |
|
- в рабочем диапазоне свыше +300 °С до +800 °С; |
40000 |
|
- для ТП c НСХ типов «R», «S», «В», «С», «D» |
20000 |
|
Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее: - для ТП c НСХ типов «К», «N», «J», «Е», «Т» |
5 |
|
- для ТП c НСХ типов «R», «S», «В» |
2 |
|
- для ТП c НСХ типов «С», «D» |
1 |
