Номер по Госреестру СИ: 95970-25
95970-25 Счетчики холодной и горячей воды крыльчатые
(ВД)
Назначение средства измерений:
Счетчики холодной и горячей воды крыльчатые ВД предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Внешний вид.
Счетчики холодной и горячей воды крыльчатые
Рисунок № 1
Внешний вид.
Счетчики холодной и горячей воды крыльчатые
Рисунок № 2
Внешний вид.
Счетчики холодной и горячей воды крыльчатые
Рисунок № 3
Внешний вид.
Счетчики холодной и горячей воды крыльчатые
Рисунок № 4
Внешний вид.
Счетчики холодной и горячей воды крыльчатые
Рисунок № 5
Внешний вид.
Счетчики холодной и горячей воды крыльчатые
Рисунок № 6
Общие сведения
Дата публикации - 28.07.2025
Срок свидетельства - 25.07.2030
Номер записи - 234065ef-6323-f303-e11c-fefc1cc79961
ID в реестре СИ - 1426460
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Модификации СИ
ВДХ, ВДГ-15, ВДГ,
Производитель
Изготовитель - NINGBO NORMANT METER CO., LTD
Страна - КИТАЙ
Населенный пункт - No. 20, Xingye road, Yangming Sci&Tech park Yuyao, 315400
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1506 от 2025.07.25 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Счетчики холодной и горячей воды крыльчатые (ВД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений NINGBO NORMANT METER CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95970-25 25.07.2030 |
Счетчики холодной и горячей воды крыльчатые, ВД NINGBO NORMANT METER CO., LTD (КИТАЙ No. 20, Xingye road, Yangming Sci&Tech park Yuyao, 315400) |
ОТ |
6 лет |
|
95969-25 25.07.2030 |
Счётчики холодной и горячей воды турбинные, ВДТ NINGBO NORMANT METER CO., LTD (КИТАЙ No. 20, Xingye road, Yangming Sci&Tech park Yuyao, 315400) |
ОТ |
6 лет |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Счетчики холодной и горячей воды крыльчатые (ВД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «Метроконтроль» (RA.RU.314002) | 23 | 8 | 23 | 0 | 0 | 23 | 23 | 0 |
Стоимость поверки Счетчики холодной и горячей воды крыльчатые (ВД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на лицевую часть счетного устройства методом лазерной печати. Место нанесения знака утверждения типа и заводского номера представлены на рисунке 4.
Место нанесения звяка утверждения типа
Место нанесения заводского номере
Рисунок 4 - Место нанесения знака утверждения типа и заводского номера счетчиков
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||||
|
Диаметр условного прохода |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
Наименьший расход воды, Qmin, м3/ч - класс А (вертикальная установка) |
0,06 |
0,10 |
0,14 |
0,24 |
0,40 |
0,60 |
|
- класс В (горизонтальная установка) |
0,03 |
0,05 |
0,07 |
0,12 |
0,20 |
0,30 |
|
Переходный расход воды, Qt , м3/ч
(вертикальная установка)
|
0,15 |
0,25 |
0,35 |
0,60 |
1,00 |
1,50 |
|
(горизонтальная установка) |
0,12 |
0,20 |
0,28 |
0,48 |
0,80 |
1,20 |
|
Номинальный расход воды, Qn, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15 |
|
Наибольший расход воды, Qmax, м3/ч |
3 |
5 |
7 |
12 |
20 |
30 |
|
Пределы допускаемой относительной погрешности | ||||||
|
Наименование характеристики |
Значение характеристики |
|
счетчиков, %, в диапазоне | |
|
расходов: |
±5 |
|
Qmin < Q < Qt |
±2 |
|
Qt < Q < Qmax |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики | |||||
|
Диаметр условного прохода |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
Наибольшее рабочее давление воды, МПа, не более |
1,6 | |||||
|
Порог чувствительности, м3/ч, не более |
0,010 |
0,018 |
0,025 |
0,045 |
0,070 |
0,120 |
|
Емкость счетного механизма, м3 |
99999 |
999999 | ||||
|
Цена деления младшего разряда, м3 |
0,00005 | |||||
|
Диапазон рабочих температур воды, °С | ||||||
|
- для счетчиков ВДХ |
от +5 до +40 | |||||
|
- для счетчиков ВДХ-М, ВДХ-И |
от +5 до +50 | |||||
|
- для счетчиков ВДГ, ВДГ -М, ВДГ - |
от +5 до +90 | |||||
|
ИМ | ||||||
|
Габаритные размеры, мм, не более: | ||||||
|
- длина |
110 (80) |
130 |
260 (160) |
260 (160) |
300 (200) |
300 |
|
- ширина |
70 |
70 |
105 (77) |
105 (110) |
125 (110) |
125 |
|
- высота |
80 |
80 |
120 (92) |
120 |
150 (120) |
155 |
|
Масса, кг, не более |
0,45 |
0,6 |
1,9 (1,7) |
2,4 (2,0) |
4,3 (2,4) |
4,5 |
|
(0,35) | ||||||
|
Условия эксплуатации: - температура окружающей среды, | ||||||
|
°С |
от +5 до +60 | |||||
|
- относительная влажность | ||||||
|
окружающей среды, %, не более |
98 | |||||
|
Примечание - В скобках указаны характеристики для |
счетчиков с узкой базовой длиной | |||||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120000 |
наносится на лицевую часть счетного механизма счетчиков методом лазерной печати и на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Устройство и принцип работы счетчиков» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия NINGBO NORMANT METER CO., LTD, Китай.
ПравообладательNINGBO NORMANT METER CO, Китай
Адрес: No. 20, Xingye road, Yangming Sci&Tech park Yuyao, Zhejiang China, 315400
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия счетчиков холодной и горячей воды крыльчатых ВД (далее - счетчики) основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчики.
Конструктивно счетчики состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращения крыльчатки вода попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Ведомая часть связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в единицах объема. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра.
Счетчики выпускаются в следующих модификациях:
ВДХ - счетчики холодной воды, предназначенные для измерений объема холодной воды;
ВДГ - счетчики холодной и горячей воды, предназначенные для измерений объема холодной и горячей воды.
У счетчиков модификации ВДХ цвет элементов и маркировки - синий, а у счетчиков модификации ВДГ - красный.
Счетчики могут изготавливаться с импульсным выходом для дистанционного съема показаний и имеют обозначение (И) в маркировке. При отсутствии импульсного выхода в маркировке счетчиков обозначение (И) не указывается.
Счетчики маркируются следующим образом:
|
x |
x |
x |
1 2 3 4
Таблица 1 - Структура условного обозначения

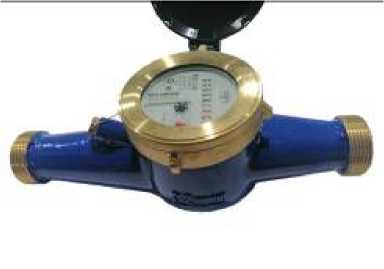

Рисунок 1 - Общий вид счетчиков модификации ВДХ

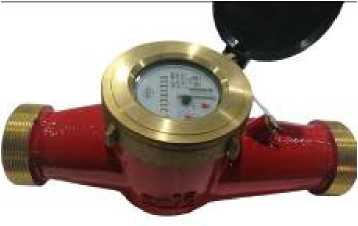

Рисунок 2 - Общий вид счетчиков модификации ВДГ
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Обозначение применения |
Х |
Для холодной воды |
|
Г |
Для холодной и горячей воды | ||
|
2 |
Диаметр условного прохода |
15 |
Диаметр условного прохода 15 мм |
|
20 |
Диаметр условного прохода 20 мм | ||
|
25 |
Диаметр условного прохода 25 мм | ||
|
32 |
Диаметр условного прохода 32 мм | ||
|
40 |
Диаметр условного прохода 40 мм | ||
|
50 |
Диаметр условного прохода 50 мм | ||
|
3 |
Дистанционный импульсный выход |
И |
Есть |
|
- |
Нет | ||
|
4 |
Индекс |
М |
Присваивается изготовителем |
|
- |
Общий вид счетчиков представлен на рисунках 1 и 2.
Пломбирование счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, навешиваемую на внешнюю боковую сторону счетчика с применением проволоки, пропущенную сквозь отверстие в металлическом кольце, которое соединяет корпус и счетный механизм, и отверстие в головке защитного болта, который ограничивает доступ к регулировочному механизму.
Схема пломбирования счетчиков от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

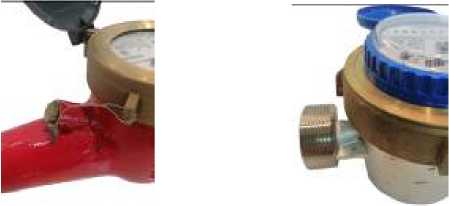

Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков
Заводской номер счетчиков, состоящий арабских цифр, наносится на лицевую часть счетного устройства методом лазерной печати. Знак утверждения типа наносится на лицевую часть счетного устройства методом лазерной печати. Место нанесения знака утверждения типа и заводского номера представлены на рисунке 4.
Место нанесения звяка утверждения типа
Место нанесения заводского номере

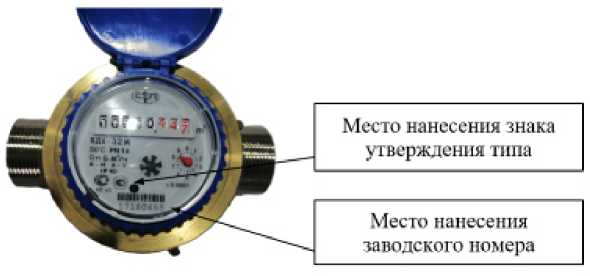

Рисунок 4 - Место нанесения знака утверждения типа и заводского номера счетчиков
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||||
|
Диаметр условного прохода |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
Наименьший расход воды, Qmin, м3/ч - класс А (вертикальная установка) |
0,06 |
0,10 |
0,14 |
0,24 |
0,40 |
0,60 |
|
- класс В (горизонтальная установка) |
0,03 |
0,05 |
0,07 |
0,12 |
0,20 |
0,30 |
|
Переходный расход воды, Qt , м3/ч
(вертикальная установка)
|
0,15 |
0,25 |
0,35 |
0,60 |
1,00 |
1,50 |
|
(горизонтальная установка) |
0,12 |
0,20 |
0,28 |
0,48 |
0,80 |
1,20 |
|
Номинальный расход воды, Qn, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15 |
|
Наибольший расход воды, Qmax, м3/ч |
3 |
5 |
7 |
12 |
20 |
30 |
|
Пределы допускаемой относительной погрешности | ||||||
|
Наименование характеристики |
Значение характеристики |
|
счетчиков, %, в диапазоне | |
|
расходов: |
±5 |
|
Qmin < Q < Qt |
±2 |
|
Qt < Q < Qmax |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики | |||||
|
Диаметр условного прохода |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
Наибольшее рабочее давление воды, МПа, не более |
1,6 | |||||
|
Порог чувствительности, м3/ч, не более |
0,010 |
0,018 |
0,025 |
0,045 |
0,070 |
0,120 |
|
Емкость счетного механизма, м3 |
99999 |
999999 | ||||
|
Цена деления младшего разряда, м3 |
0,00005 | |||||
|
Диапазон рабочих температур воды, °С | ||||||
|
- для счетчиков ВДХ |
от +5 до +40 | |||||
|
- для счетчиков ВДХ-М, ВДХ-И |
от +5 до +50 | |||||
|
- для счетчиков ВДГ, ВДГ -М, ВДГ - |
от +5 до +90 | |||||
|
ИМ | ||||||
|
Габаритные размеры, мм, не более: | ||||||
|
- длина |
110 (80) |
130 |
260 (160) |
260 (160) |
300 (200) |
300 |
|
- ширина |
70 |
70 |
105 (77) |
105 (110) |
125 (110) |
125 |
|
- высота |
80 |
80 |
120 (92) |
120 |
150 (120) |
155 |
|
Масса, кг, не более |
0,45 |
0,6 |
1,9 (1,7) |
2,4 (2,0) |
4,3 (2,4) |
4,5 |
|
(0,35) | ||||||
|
Условия эксплуатации: - температура окружающей среды, | ||||||
|
°С |
от +5 до +60 | |||||
|
- относительная влажность | ||||||
|
окружающей среды, %, не более |
98 | |||||
|
Примечание - В скобках указаны характеристики для |
счетчиков с узкой базовой длиной | |||||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120000 |
