Номер по Госреестру СИ: 95979-25
95979-25 Анализаторы спектра
(Метерон 880)
Назначение средства измерений:
Анализаторы спектра Метерон 880 предназначены для измерений частоты и уровня мощности составляющих спектра радиотехнических сигналов, стационарных шумов в полевых условиях измерений.
Внешний вид.
Анализаторы спектра
Рисунок № 1
Общие сведения
Дата публикации - 28.07.2025
Срок свидетельства - 25.07.2030
Номер записи - 9a9d8309-8b58-99bd-c6ea-c66f9f47c6f4
ID в реестре СИ - 1426451
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «МЕТЕРОН»
Страна - РОССИЯ
Населенный пункт - 198216, г. Санкт-Петербург, вн. тер. г. муниципальный округ Княжево, Ленинский пр-кт, д. 140, лит. А, часть помещ. 50-Н
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1506 от 2025.07.25 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Анализаторы спектра (Метерон 880)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «МЕТЕРОН»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95979-25 25.07.2030 |
Анализаторы спектра, Метерон 880 Общество с ограниченной ответственностью «МЕТЕРОН» (РОССИЯ 198216, г. Санкт-Петербург, вн. тер. г. муниципальный округ Княжево, Ленинский пр-кт, д. 140, лит. А, часть помещ. 50-Н) |
ОТ МП |
1 год |
|
97639-26 06.02.2031 |
Установки высоковольтные, СНЧ Метерон ИСП-2 Общество с ограниченной ответственностью «МЕТЕРОН» (РОССИЯ 198216, г. Санкт-Петербург, вн. тер. г. муниципальный округ Княжево, Ленинский пр-кт, д. 140, лит. А, часть помещ. 50-Н) |
ОТ МП |
2 года |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Анализаторы спектра (Метерон 880)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы спектра (Метерон 880)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение «Метерон» предназначено для управления режимами работы анализаторов спектра Метерон 880, обработки измеренных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «Метерон» предназначено только для работы с анализаторами спектра Метерон 880 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра Метерон 880 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Метерон |
|
Номер версии (идентификационный номер) ПО |
1.X.XX |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Примечание - X.XX - номер версии метрологически незначимой части встроенного ПО, «X» может принимать целые значения в диапазоне от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель анализаторов спектра Метерон 880 в виде наклейки в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Спектральный анализ» руководства по эксплуатации РМПШ.411168.001-01РЭ «Анализаторы спектра Метерон 880. Модификация Метерон 880А. Руководство по эксплуатации» и руководства по эксплуатации РМПШ.411168.001-02РЭ «Анализаторы спектра Метерон 880. Модификации Метерон 880C, Метерон 880D, Метерон 880E, Метерон 880F. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2018 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
РМПШ.411168.001ТУ - Анализаторы спектра Метерон 880. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «МЕТЕРОН» (ООО «МЕТЕРОН»)
ИНН 7805817197
Юридический адрес: 198216, г. Санкт-Петербург, вн. тер. г. муниципальный округ Княжево, Ленинский пр-кт, д. 140, лит. А, часть помещ. 50-Н
Телефон: +7 (812) 703-05-55
E-mail: https://eutest.ru/
Web-сайт: https://eutest.ru/
Изготовитель
Общество с ограниченной ответственностью «МЕТЕРОН» (ООО «МЕТЕРОН»)ИНН 7805817197
Адрес: 198216, г. Санкт-Петербург, вн. тер. г. муниципальный округ Княжево, Ленинский пр-кт, д. 140, лит. А, часть помещ. 50-Н
Телефон: +7 (812) 703-05-55
E-mail: https://eutest.ru/
Web-сайт: https://eutest.ru/
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «МЕТЕРОН» (ООО «МЕТЕРОН»)ИНН 7805817197
Юридический адрес: 198216, г. Санкт-Петербург, вн. тер. г. муниципальный округ Княжево, Ленинский пр-кт, д. 140, лит. А, часть помещ. 50-Н
Телефон: +7 (812) 703-05-55
E-mail: https://eutest.ru/
Web-сайт: https://eutest.ru/
Анализаторы спектра Метерон 880 конструктивно выполнены в виде портативного моноблочного прибора, оснащенного цветным сенсорным экраном.
На передней панели анализаторов спектра Метерон 880 расположены функциональные кнопки включения/выключения, уменьшения/увеличения значения параметра, возврата, снимка экрана, вызова менеджера файлов, перехода к главному меню. На верхней панели расположены радиочастотный вход, вход опорного сигнала 10 МГц и внешней синхронизации, вход для подключения внешней антенны глобальной навигационной спутниковой системы, выход сигнала промежуточной частоты, интерфейсы для подключения внешних устройств (антенн, датчиков), подключения накопителей USB и Wi-Fi модулей, интерфейс LAN для дистанционного управления. На левой панели расположены интерфейсы подключения накопителей USB, SD карт, наушников, внешних мониторов (порт HDMI). На правой панели расположен разъем для подключения адаптера питания.
Предусмотрены следующие режимы работы анализатора: спектральный анализ; 5G-, LTE-, IQ-анализатор; аналоговая и цифровая демодуляция.
Анализаторы спектра Метерон 880 обеспечивают управление всеми режимами работы и характеристиками как вручную с помощью органов управления на сенсорном дисплее, так и дистанционно от внешнего компьютера с применением интерфейса LAN.
Принцип действия анализаторов спектра Метерон 880 основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в низкочастотный сигнал и последующей его обработке аналого-цифровым преобразователем. Полученный после преобразования цифровой код выводится на экран анализаторов в виде спектрограмм и числовых значений.
К настоящему типу средств измерений относятся анализаторы спектра следующих модификаций Метерон 880A, Метерон 880C, Метерон 880D, Метерон 880E, Метерон 880F, которые отличаются друг от друга диапазоном рабочих частот.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в формате десятизначного обозначения, состоящего из арабских цифр, наносится типографским способом на наклейку, крепящуюся на заднюю панель в месте, указанном на рисунке 2.
Для предотвращения несанкционированного доступа анализаторы спектра Метерон 880 имеют защитную наклейку, закрывающую головку винта крепления корпуса.
Общий вид анализаторов спектра Метерон 880 представлен на рисунке 1.
TVISTepOH Анализатор спектр* ВВОД
Место указания модификации
Место нанесения знака
утверждения типа
Рисунок 1 - Общий вид средства измерений
с указанием мест нанесения знака утверждения типа и модификации

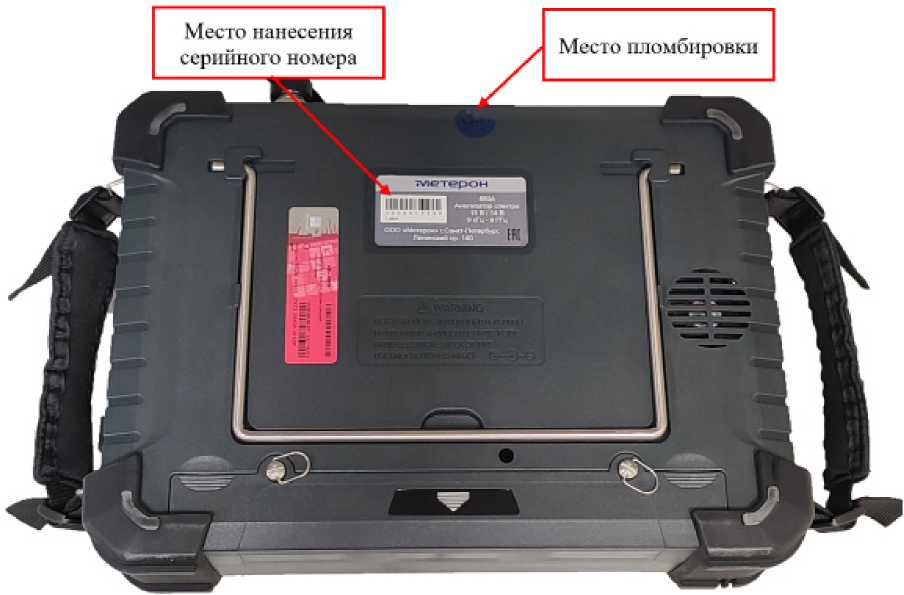

Место нанесения серийного номера
Место пломбировкп
|
К. туютврон 1 | |
|
II ПИIIJIIII | |
|
■■ ef: ] | |
Рисунок 2 - Схема пломбировки и место нанесения серийного номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра |
Метерон 880 |
1 шт. |
|
Направленная антенна (9 кГц - 20 МГц) |
ЕТ20М |
По отдельному заказу |
|
Направленная антенна (20 МГц - 250 МГц) |
ЕТ250М |
По отдельному заказу |
|
Направленная антенна (200 МГц - 500 МГц) |
ЕТ500М |
По отдельному заказу |
|
Направленная антенна (500 МГц - 8000 МГц) |
ЕТ8000М |
По отдельному заказу |
|
Направленная антенна (600 МГц - 6 ГГц) |
ET6G-2 |
По отдельному заказу |
|
Направленная антенна (600 МГц - 18 ГГц) |
ET18G-2 |
По отдельному заказу |
|
Направленная антенна (6 ГГц - 26 ГГц) |
ET26G |
По отдельному заказу |
|
Направленная антенна (6 ГГц - 40 ГГц) |
ET40G |
По отдельному заказу |
|
СВЧ антенна (18 ГГц - 40 ГГц) |
BET1840 |
По отдельному заказу |
|
СВЧ антенна (6 ГГц - 40 ГГ ц) |
BET0640 |
По отдельному заказу |
|
Всенаправленная антенна (500 МГц - 3 ГГц) |
ET101 |
По отдельному заказу |
|
Всенаправленная антенна (600 МГц - 6 ГГц) |
ET103 |
По отдельному заказу |
|
Всенаправленная антенна (700 МГц - 3,8 ГГц) |
ET104 |
По отдельному заказу |
|
Адаптер питания |
1 шт. | |
|
Кабель питания |
1 шт. | |
|
Кабель USB |
1 шт. | |
|
Кабель Ethernet |
1 шт. | |
|
Транспортная упаковка |
1 шт. | |
|
Руководство по эксплуатации |
РМПШ.411168.001-01РЭ* или РМПШ.411168.001-02РЭ** |
1 экз. |
|
*для модификации Метерон 880А; **для остальных модификаций. | ||
|
Формуляр |
РМПШ.411168.001ФО |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот для модификаций, Гц - Метерон 880A |
от 9-103 до 9-109 |
|
- Метерон 880C |
от 9 103 до 18409 |
|
- Метерон 880D |
от 9403 до 26,5409 |
|
- Метерон 880E |
от 9 103 до 35409 |
|
- Метерон 880F |
от 9403 до 43409 |
|
Номинальное значение частоты опорного генератора, МГ ц |
10 |
|
Пределы допускаемой абсолютной погрешности измерений частоты маркером, Гц |
±(0,3 • 10-6Тизм+0,02Тпо+0, 1 Тип)* |
|
Пределы допускаемой абсолютной погрешности измерений частоты в режиме частотомера, Гц |
±(0,300’6Тизм+1)* |
|
*где Fh3m - измеряемая частота, Гц; Fno |
- полоса обзора, Гц; Fnn - полоса |
|
пропускания, Гц. | |
|
Номинальные значения полос пропускания на уровне минус 3 дБ, Гц |
от 1 до 3406 |
|
Диапазон установки опорного уровня, дБ (1 мВт) |
от - 130 до 30 |
|
Диапазон установки входного аттенюатора, дБ |
от 0 до 50 с шагом 1 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала (в полосе обзора 1 МГц, при выключенном предусилителе, детекторе положительных пиковых значений, 1001 точке развертки), (режим развертки «Performance» только для модификации 880A), дБ |
±1,5 |
|
Абсолютный уровень плотности мощности собственных шумов в полосе пропускания 1 Гц (при усредняющем детекторе, ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 кГц, 1001 точке развертки), (режим развертки «Normal» только для модификации 880A), в диапазоне частот, дБ (мВт/Гц), не более: - Метерон 880A | |
|
- предусилитель выключен | |
|
- от 1 МГц до 3 ГГц включ. |
- 135 |
|
- св. 3 до 6 ГГц включ. |
- 130 |
|
- св. 6 до 9 ГГц |
- 125 |
|
- предусилитель включен | |
|
- от 1 МГц до 3 ГГц включ. |
- 155 |
|
- св. 3 до 6 ГГц включ. |
- 150 |
|
- св. 6 до 9 ГГц |
- 145 |
|
- Метерон 880C/D/E/F | |
|
- предусилитель выключен | |
|
- от 10 МГц до 7,5 ГГц включ. |
- 134 |
|
- на 1 ГГ ц |
- 145 |
|
- св. 7,5 до 18 ГГц включ. |
- 136 |
|
- св. 18 до 39 ГГц включ. |
- 132 |
|
- св. 39 до 42 ГГц включ. |
- 129 |
|
- св. 42 до 43 ГГц |
- 128 |
|
- предусилитель включен | |
|
- от 10 МГц до 7,5 ГГц включ. |
- 150 |
|
- на 1 ГГ ц |
- 160 |
|
- св. 7,5 до 18 ГГц включ. |
- 155 |
|
- св. 18 до 39 ГГц включ. |
- 151 |
|
- св. 39 до 42 ГГц включ. |
- 140 |
|
- св. 42 до 43 ГГц |
- 140 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 |
|
- частота переменного тока, Гц |
50 |
|
- напряжение постоянного тока, В |
15 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
295 х 215 х 85 |
|
Масса, кг, не более |
3,9 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -10 до 50 |
|
- относительная влажность воздуха, % |
от 5 до 98 |
