Номер по Госреестру СИ: 95980-25
95980-25 Термопреобразователи сопротивления
(PT100)
Назначение средства измерений:
Термопреобразователи сопротивления PT100 (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры ТС.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Общие сведения
Дата публикации - 28.07.2025
Срок свидетельства - 25.07.2030
Номер записи - 4fbc5147-5034-aa20-da2a-6728a627a1c0
ID в реестре СИ - 1426450
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Leqing Gonghua Electric Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Guli Village, Liushi Town, Leqing City
Уведомление о начале осуществления предпринимательской деятельности -
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1506 от 2025.07.25 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Термопреобразователи сопротивления (PT100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Leqing Gonghua Electric Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95980-25 25.07.2030 |
Термопреобразователи сопротивления, PT100 Leqing Gonghua Electric Co., Ltd. (КИТАЙ Guli Village, Liushi Town, Leqing City) |
ОТ МП |
2 года |
|
97358-25 29.12.2030 |
Вольтметры аналоговые, 6L2 Leqing Gonghua Electric Co., Ltd. (КИТАЙ Guli Village, Liushi Town, Leqing City) |
ОТ МП |
2 года |
|
97143-25 12.12.2030 |
Амперметры аналоговые, 6L2 Leqing Gonghua Electric Co., Ltd. (КИТАЙ Guli Village, Liushi Town, Leqing City) |
ОТ МП |
2 года |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Термопреобразователи сопротивления (PT100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Термопреобразователи сопротивления (PT100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя Leqing Gonghua Electric Co., Ltd., Китай.
ПравообладательLeqing Gonghua Electric Co., Ltd., Китай
Адрес: Китай, Guli Village, Liushi Town, Leqing City
Телефон: 15967477168
Факс: 0577-62660535
E-mail: jszjwqs@163.com
Изготовитель
Leqing Gonghua Electric Co., Ltd., КитайАдрес: Китай, Guli Village, Liushi Town, Leqing City
Телефон: 15967477168
Факс: 0577-62660535
E-mail: jszjwqs@163.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Leqing Gonghua Electric Co., Ltd., КитайАдрес: Китай, Guli Village, Liushi Town, Leqing City
Телефон: 15967477168
Факс: 0577-62660535
E-mail: jszjwqs@163.com
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки, помещенной в защитный чехол и присоединенного кабеля с удлинительными проводами в защитной оболочке. Дополнительно ТС имеет защитный пластиковый стержень для технологического соединения для предотвращения загиба или повреждения кабеля ТС.
Измерительная вставка представляет собой корпус в виде завальцованной с одного конца тонкостенной трубки цилиндрической формы из нержавеющей стали, внутри которой размещены один ЧЭ.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводников ТС с ЧЭ - 3-х проводная.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку, прикрепленную к кабелю ТС, типографским способом. Нанесение знака поверки на средство измерений не предусмотрено его конструкцией.
Фотография общего вида ТС с указанием места нанесения заводского номера приведена на рисунке 1.
Место нанесения заводского номера

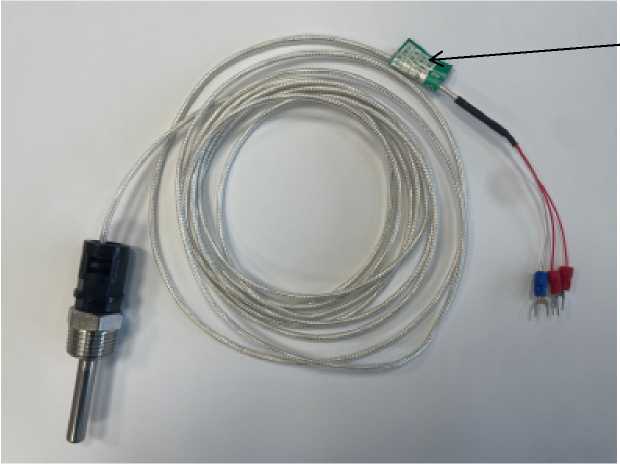

Рисунок 1 - Общий вид термопреобразователей сопротивления PT100 с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
PT100 |
1 шт. |
|
Паспорт (на русском языке) |
- |
1 экз. |
Метрологические и основные технические характеристики ТС приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +90 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции (при напряжении 500 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее |
100 |
|
Диаметр монтажной части, мм |
8 |
|
Длина монтажной части, мм |
55 |
|
Длина кабеля с удлинительными проводами, мм |
3500 |
|
Масса, кг, не более |
0,15 |
|
Рабочие условия эксплуатации ТС:
|
от -55 до +60 95 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
8 |
