Сведения о средстве измерений: 95984-25 Счетчики электрической энергии эталонные

Номер по Госреестру СИ: 95984-25
95984-25 Счетчики электрической энергии эталонные
(ТеккноуТК2000)

Назначение средства измерений:
Счетчики электрической энергии эталонные Теккноу ТК2000 (далее счетчики ТК2000) предназначены для измерений переменного напряжения, силы переменного электрического тока, электрической мощности/энергии переменного тока, частоты, угла сдвига фаз и коэффициента мощности. Счетчики ТК2000 могут использоваться в установках для поверки счетчиков электроэнергии, а также для поверки/калибровки калибраторов/измерителей электрической мощности в качестве: - эталона 1-го или 2-го разряда (в зависимости от модификации) согласно государственной поверочной схеме для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 23.07.2021 №1436 (Приложение А, Б, В); - эталона 1-го или 2-го разряда (в зависимости от модификации) согласно государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 18.08.2023 №1706; - эталона 1-го или 2-го разряда (в зависимости от модификации) согласно государственной поверочной схемой для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2022 №668; - эталона 5-го разряда согласно государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года №2360.

сертификация программного обеспечения
Внешний вид. Счетчики электрической энергии эталонные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики электрической энергии эталонные
Рисунок № 1
Внешний вид. Счетчики электрической энергии эталонные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики электрической энергии эталонные
Рисунок № 2
Внешний вид. Счетчики электрической энергии эталонные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счетчики электрической энергии эталонные
Рисунок № 3
Внешний вид. Счетчики электрической энергии эталонные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Счетчики электрической энергии эталонные
Рисунок № 4

Общие сведения

Дата публикации - 28.07.2025
Срок свидетельства - 25.07.2030
Номер записи - 2bbc5b60-06d0-01ee-f909-323ddb17b442
ID в реестре СИ - 1426447
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Hunan Lifeng Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт - Room 008, 1st floor, Scientific Research Complex building, No. 189, Lixiang East Road, Changsha Area
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_37 Анализ рынка поверки Самаре

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1506 от 2025.07.25 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Счетчики электрической энергии эталонные (ТеккноуТК2000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Hunan Lifeng Instrument Co., Ltd

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95984-25
25.07.2030
 Счетчики электрической энергии эталонные, ТеккноуТК2000
Hunan Lifeng Instrument Co., Ltd (КИТАЙ Room 008, 1st floor, Scientific Research Complex building, No. 189, Lixiang East Road, Changsha Area) 		ОТ
МП 		1 год
Отчет - IS_4 Поверки, типы СИ, производители по областям измерений и группам стран

Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее". Результаты обработки данных представлены таблицей и тремя графиками.

Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Кто поверяет Счетчики электрической энергии эталонные (ТеккноуТК2000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Счетчики электрической энергии эталонные (ТеккноуТК2000)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) счетчиков электрической энергии эталонных ТЕККНОУ ТК2000 (далее по тексту - счетчик) состоит из метрологически значимого встроенного ПО, которое реализовано аппаратно и находится во внутренней памяти контроллера счетчика. Данное ПО устанавливается предприятием-изготовителем во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.

Конструкция счетчиков и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные встроенного ПО приведены в таблице 1.

Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных измерений в соответствии с РД 50.2.077-2014.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер) ПО: - счетчик ТК2100

V10.31002406TK.XXX

- счетчик ТК2300

V10.33002406TK.XXX

- счетчик ТК2310

V10.33102406TK.XXX

Цифровой идентификатор ПО (CRC16)

отсутствует

Примечание:

Х - номер версии метрологически незначимой части встроенного ПО (от 0 до 9)


Знак утверждения типа

Знак утверждения типа

наносится на наклейку - шильд методом лазерной гравировки, расположенную на задней панели счетчика и на титульный лист паспорта.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 4 «Типовые применения» документа «Счетчики электрической энергии эталонные Теккноу ТК2000. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261 Средства измерений электрических и магнитных величин. Общие технические условия;

Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 (Приложение А, Б, В);

Государственная поверочная схема для средств измерений силы переменного электрического тока от К10’8 до 100 А в диапазоне частот от 1-10-1 до К106 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2021 г. № 668;

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706;

Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360;

ТУ26.51.63-048-44345622-2022 «Счетчики электрической энергии эталонные Теккноу ТК2000. Технические условия».

Правообладатель

Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»)

ИНН: 7801079340

Юридический адрес: 199155, г. Санкт-Петербург, ВО, Уральская ул., д. 17, к. 3, лит. Е, помещ. 24-Н, оф. 4

Телефон: +7 (812) 324-56-27

E-mail:info@tek-know.ru

Web-сайт: www.tek-know.ru

Изготовитель

Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ») ИНН: 7801079340
Юридический адрес: 199155, г. Санкт-Петербург, ВО, Уральская ул., д. 17, к. 3, лит. Е, помещ. 24-Н, оф. 4
Адрес места осуществления деятельности: 192148, г. Санкт-Петербург, пр-кт Елизарова, д. 31, к. 2, лит. А
Телефон: +7 (812) 324-56-27 E-mail:info@tek-know.ru
Web-сайт: www.tek-know.ru
Производственная площадка
«Hunan Lifeng Instrument Co., Ltd», адрес: Китай, Room 008, 1st floor, Scientific Research Complex building, No. 189, Lixiang East Road, Changsha Area, China (Hunan) Pilot Free Trade Zone

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01 Факс: (812) 713-01-14.
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru

Правообладатель

Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»)
ИНН: 7801079340
Юридический адрес: 199155, г. Санкт-Петербург, ВО, Уральская ул., д. 17, к. 3, лит. Е, помещ. 24-Н, оф. 4
Телефон: +7 (812) 324-56-27
E-mail:info@tek-know.ru
Web-сайт: www.tek-know.ru

К настоящему типу средств измерений относятся счетчики следующих модификаций: однофазные-ТК2100; трехфазные-ТК2300, ТК2310, отличающиеся отдельными сервисными функциями и метрологическими характеристиками.

Функциональность счетчиков в зависимости от модификации может быть расширена с помощью дополнительно встраиваемых опций, характеристики которых приведены в разделе «Метрологические и технические характеристики».

Принцип действия счетчиков основан на измерении мгновенных значений сигналов тока и напряжения и последующей их цифровой и математической обработке.

Счетчики ТК 2000 являются эталонными счетчиками, которые одновременно могут измерять переменное напряжение, силу переменного электрического тока, электрическую мощность/энергию переменного тока, частоту синусоидального сигнала, угол сдвига фаз и коэффициент мощности. Счетчики ТК2000 могут в реальном времени отображать содержание гармоник в сигнале (от 2-й до 63-й), а также коэффициент гармонических искажений.

Счетчики ТК2000 состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с внешними устройствами осуществляется по интерфейсам USB, RS-232, Ethernet.

На лицевой панели счетчика имеется сенсорный дисплей для отображения результатов измерений и управления функционалом счетчика, для обмена данными с внешними устройствами имеется импульсный выход, расположенный на задней стенке корпуса.

Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового кода, дата изготовления, знак утверждения типа наносятся на наклейку-шильд методом лазерной гравировки, расположенную на задней панели счетчика.

Общий вид модификаций счетчиков (в зависимости от исполнения корпуса) и идентификационных наклеек-шильдов представлены на рисунках 1 - 4.

Внешний вид. Счетчики электрической энергии эталонные (ТеккноуТК2000), http://oei-analitika.ru

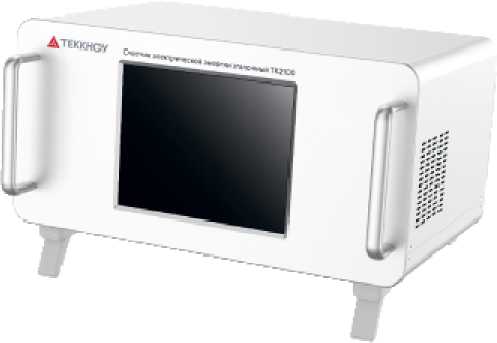

Рисунок 1 - Общий вид счетчика ТК 2100

Внешний вид. Счетчики электрической энергии эталонные (ТеккноуТК2000), http://oei-analitika.ru

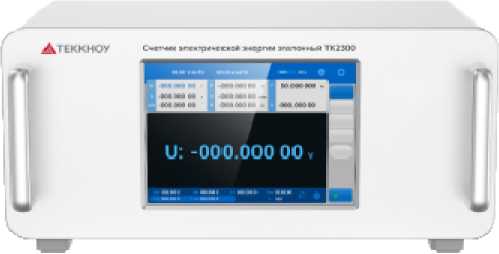

Рисунок 2 - Общий вид счетчика ТК2300, ТК2310

Внешний вид. Счетчики электрической энергии эталонные (ТеккноуТК2000), http://oei-analitika.ru

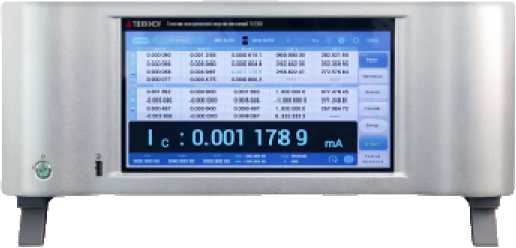

Рисунок 3 - Общий вид счетчика ТК2100, ТК2300, ТК2310

Внешний вид. Счетчики электрической энергии эталонные (ТеккноуТК2000), http://oei-analitika.ru

Рисунок 4 - Пример идентификационной наклейки - шильда.


Таблица 18 - Комплектность счетчика ТК2000

Наименование

Обозначение

Количество

Счетчик электрической энергии

эталонный

ТК2000

1 шт.

Измерительные провода, переходные штекеры

-

1 кт.

Кабель питания

-

1 шт.

Предохранители

-

3 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.


».

Принцип действия счетчиков основан на измерении мгновенных значений сигналов тока и напряжения и последующей их цифровой и математической обработке.

Счетчики ТК 2000 являются эталонными счетчиками, которые одновременно могут измерять переменное напряжение, силу переменного электрического тока, электрическую мощность/энергию переменного тока, частоту синусоидального сигнала, угол сдвига фаз и коэффициент мощности. Счетчики ТК2000 могут в реальном времени отображать содержание гармоник в сигнале (от 2-й до 63-й), а также коэффициент гармонических искажений.

Счетчики ТК2000 состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с внешними устройствами осуществляется по интерфейсам USB, RS-232, Ethernet.

На лицевой панели счетчика имеется сенсорный дисплей для отображения результатов измерений и управления функционалом счетчика, для обмена данными с внешними устройствами имеется импульсный выход, расположенный на задней стенке корпуса.

Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового кода, дата изготовления, знак утверждения типа наносятся на наклейку-шильд методом лазерной гравировки, расположенную на задней панели счетчика.

Общий вид модификаций счетчиков (в зависимости от исполнения корпуса) и идентификационных наклеек-шильдов представлены на рисунках 1 - 4.

Рисунок 1 - Общий вид счетчика ТК 2100

Рисунок 2 - Общий вид счетчика ТК2300, ТК2310

Рисунок 3 - Общий вид счетчика ТК2100, ТК2300, ТК2310

Рисунок 4 - Пример идентификационной наклейки - шильда.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) счетчиков электрической энергии эталонных ТЕККНОУ ТК2000 (далее по тексту - счетчик) состоит из метрологически значимого встроенного ПО, которое реализовано аппаратно и находится во внутренней памяти контроллера счетчика. Данное ПО устанавливается предприятием-изготовителем во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.

Конструкция счетчиков и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные встроенного ПО приведены в таблице 1.

Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных измерений в соответствии с РД 50.2.077-2014.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер) ПО: - счетчик ТК2100

V10.31002406TK.XXX

- счетчик ТК2300

V10.33002406TK.XXX

- счетчик ТК2310

V10.33102406TK.XXX

Цифровой идентификатор ПО (CRC16)

отсутствует

Примечание:

Х - номер версии метрологически незначимой части встроенного ПО (от 0 до 9)

Метрологические характеристики счетчиков электрической энергии эталонных однофазных (ТК2100)

Таблица 2 - Метрологические характеристики счетчиков в режиме измерений напряжения переменного тока

Номинальные значения поддиапазонов измерений (ин)

Пределы допускаемой абсолютной погрешности измерений (% от установленного значения + % от номинального значения диапазона измерений), В

Разрешение

Для счетчиков кл.т. 0,02

Для счетчиков кл.т. 0,05

60 В

±(0,006 + 0,004)

±(0,02 + 0,005)

10 мкВ

120 В

±(0,006 + 0,004)

±(0,02 + 0,005)

0,1 мВ

240 В

±(0,006 + 0,004)

±(0,02 + 0,005)

0,1 мВ

480 В

±(0,006 + 0,004)

±(0,02 + 0,005)

0,1 мВ

Примечание: диапазон измерений напряжения (от 10 до 110) % ин

Таблица 3 - Метрологические характеристики счетчиков в режиме измерений силы переменного тока (для счетчиков кл.т. 0,02)

Номинальные значения поддиапазонов измерений (IH)

Пределы допускаемой абсолютной погрешности измерений (% от установленного значения + % от номинального значения диапазона измерений) в зависимости от частоты, мА, А

Разрешение

45 < F < 65

65 < F < 200

(опция)

200 < F < 400 (опция)

10 мА

±(0,012 + 0,008)

±(0,024 + 0,016)

±(0,048 + 0,032)

10 нА

20 мА

±(0,012 + 0,008)

±(0,024 + 0,016)

±(0,048 + 0,032)

10 нА

50 мА

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

10 нА

100 мА

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

0,1 мкА

200 мА

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

0,1 мкА

500 мА

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

0,1 мкА

Продолжение Таблицы 3

1 A

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

1 мкЛ

2 A

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

1 \1RA

5 A

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

1 ura

10 A

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

10 м1</\

20 A

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

10 м1</\

50 A

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

10 м1</\

100 A

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

100 м1</\

Примечание: диапазон измерений силы переменного тока (от 10 до 120) % 1н

Таблица 4 - Метрологические характеристики счетчиков в режиме измерений силы

переменного тока (для счетчиков кл.т. 0,05)

Номинальные значения поддиапазонов измерений (1н)

Пределы допускаемой абсолютной погрешности измерений (% от установленного значения + % от номинального значения диапазона измерений) в зависимости от частоты, мА, А

Разрешение

45 < F < 65, Гц

65 < F < 200, Гц (опция)

200 < F < 400, Гц (опция)

10 мA

±(0,03 + 0,02)

±(0,06 + 0,04)

±(0,12 + 0,08)

10 нA

20 мA

±(0,03 + 0,02)

±(0,06 + 0,04)

±(0,12 + 0,08)

10 нA

50 мA

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

10 нA

100 мA

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

0,1 ж.-\

200 мA

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

0,1 м1</\

500 мA

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

0,1 м1</\

1 A

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

1 iwa

2 A

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

1 iwa

5 A

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

1 IWA

10 A

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

10 мк/\

20 A

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

10 мк/\

50 A

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

10 мк/\

100 A

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

100 мк/\

Примечание: диапазон измерений силы переменного тока (от 10 до 120) % 1н

Таблица 5 - Метрологические характеристики счетчиков в режиме измерений частоты/угла сдвига фаз

Счетчики кл.т. 0,02

Частота

Диапазон измерений

от 45 до 65 Гц

от 45 до 400 Гц (опция)

Минимальное разрешение

0,00001 Гц

0,00001 Гц

Пределы допускаемой относительной погрешности измерений

±0,005 %

±0,005 %

Угол сдвига фаз

Диапазон измерений

от 0° до 360° (I > 50 мА)

от 0° до 360°

(I > 50 мА)

Минимальное разрешение

0,0001°

0,0001°

Пределы допускаемой абсолютной погрешности измерений

45 Гц < F < 65 Гц

±0,006°

±0,006°

65 Гц < F < 200 Гц (опция)

-

±0,02°

200 Гц < F < 400 Гц (опция)

-

±0,04°

Счетчики кл.т. 0,05

Частота

Диапазон измерений

от 45 до 65 Гц

от 45 до 400 Гц

(опция)

Минимальное разрешение

0,00001 Гц

0,00001 Гц

Пределы допускаемой относительной погрешности измерений

±0,005 %

±0,005 %

Угол сдвига фаз

Диапазон измерений

от 0° до 360° (I > 50 мА)

от 0° до 360°

(I > 50 мА)

Минимальное разрешение

0,0001°

0,0001°

Пределы допускаемой абсолютной погрешности измерений

45 Гц < F < 65 Гц

±0,012°

±0,012°

65 Гц < F < 200 Гц (опция)

-

±0,04°

200 Гц < F < 400 Гц (опция)

-

±0,08°

Таблица 6.1 - Метрологические характеристики счетчиков в режиме измерений активной

мощности/энергии

Счетчики кл.т. 0,02

Диапазон измерений напряжения

Диапазон измерений силы переменного тока

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты

45 < F < 65, Гц

65 < F < 200, Г ц (опция)

200 < F < 400, Гц (опция)

30 В <U <480 В

50 мА < I <120 A

0,5L-1-0,5C

±0,02

±0,04

±0,08

10 мА < I < 50 мА

1

±0,02

±0,06

±0,16

0,5L-1-0,5C

±0,04

5 мА < I < 10 мА

1

±0,04

-

-

0,5L-1-0,5C

±0,08

-

-

1 мА < I < 5 мА

1

±0,04х5мАЛизм

-

-

Счетчики кл.т. 0,05

Диапазон измерений напряжения

Диапазон измерений силы переменного тока

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты

45 < F < 65, Гц

65 < F < 200, Г ц (опция)

200 < F < 400, Г ц (опция)

50 мА < I <120 А

0,5L-1-0,5C

±0,05

±0,1

±0,2

30 В <U <480 В -

10 мА < I <50 мА

1

±0,05

±0,15

±0,4

0,5L-1-0,5C

±0,08

5 мА < I < 10 мА

1

±0,08

-

-

0,5L-1-0,5C

±0,15

-

-

1 мА < I < 5 мА

1

±0,08х5мА/!изм

-

-

Таблица 6.2 - Метрологические характеристики счетчиков в режиме измерений реактивной

мощности/энергии

Счетчики кл.т. 0,02

Диапазон измерений напряжения

Диапазон измерений силы переменного тока

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты

45 < F < 65, Гц

65 < F < 200, Г ц (опция)

200 < F < 400, Гц (опция)

30 В <U <480 В

50 мА < I <120 A

0,5L-1-0,5C

±0,04

±0,08

±0,16

10 мА < I < 50 мА

1

±0,04

±0,12

±0,32

0,5L-1-0,5C

±0,08

5 мА < I < 10 мА

1

±0,08

-

-

0,5L-1-0,5C

±0,16

-

-

1 мА < I < 5 мА

1

±0,08х5мА/!изм

-

-

Счетчики кл.т. 0,05

Диапазон измерений напряжения

Диапазон измерений силы переменного тока

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты

45 < F < 65, Гц

65 < F < 200, Г ц (опция)

200 < F < 400, Г ц (опция)

50 мА < I <120 А

0,5L-1-0,5C

±0,1

±0,2

±0,4

30 В <U <480 В -

10 мА < I <50 мА

1

±0,1

±0,3

±0,8

0,5L-1-0,5C

±0,16

5 мА < I < 10 мА

1

±0,16

-

-

0,5L-1-0,5C

±0,3

-

-

1 мА < I < 5 мА

1

±0,16*5мАЛизм

-

-

Примечания:

  • - приведенные в таблицах 6.1 и 6.2, пределы допускаемых погрешностей определяются при выборе соответствующих диапазонов силы тока и напряжения;

  • - диапазон измерений мощности/энергии: комбинация диапазонов напряжения и силы тока

  • - диапазон измерений коэффициента мощности: -1.. .0.. .+1

  • - импульсный выход: 6 Гц - 60 кГц

  • - импульсный вход: < 200 кГц, напряжение: 0.3.3.24 В;

  • - реактивная мощность Q = Хи^Г^тфк (где к - номер гармоники в сигнале).

Метрологические характеристики счетчиков электрической энергии эталонных трехфазных (ТК2300)

Таблица 7 - Метрологические характеристики счетчиков в режиме измерений напряжения переменного тока

Номинальные значения поддиапазонов измерений (ин)

Пределы допускаемой абсолютной погрешности измерений, (% от установленного значения + % от номинального значения диапазона измерений), В

Разрешение

Счетчики кл.т. 0,02

Счетчики кл.т. 0,05

60 В

±(0,006 + 0,004)

±(0,02 + 0,005)

10 мкВ

120 В

±(0,006 + 0,004)

±(0,02 + 0,005)

0,1 мВ

240 В

±(0,006 + 0,004)

±(0,02 + 0,005)

0,1 мВ

480 В

±(0,006 + 0,004)

±(0,02 + 0,005)

0,1 мВ

Примечание: диапазон измерений напряжения (от 10 до 110) % ин

Таблица 8 - Метрологические характеристики счетчиков в режиме измерений силы переменного тока (для счетчиков кл.т. 0,02)

Номинальные значения поддиапазонов измерений (1н)

Пределы допускаемой абсолютной погрешности измерений, (% от установленного значения + % от номинального значения диапазона) в зависимости от частоты, мА, А

Разрешение

45 < F < 65, Гц

65 < F < 200, Гц (опция)

200 < F < 400, Гц (опция)

5 мА

±(0,024 + 0,016)

±(0,048 + 0,032)

±(0,1 + 0,06)

1 нА

10 мА

±(0,012 + 0,008)

±(0,024 + 0,016)

±(0,048 + 0,032)

10 нА

20 мА

±(0,012 + 0,008)

±(0,024 + 0,016)

±(0,048 + 0,032)

10 нА

50 мА

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

10 нА

100 мА

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

0,1 мкА

200 мА

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

0,1 мкА

500 мА

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

0,1 мкА

1 А

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

1 мкА

2 А

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

1 мкА

5 А

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

1 мкА

10 А

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

10 мкА

20 А

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

10 мкА

50 А

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

10 мкА

100 А

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

100 мкА

Примечание: диапазон измерений силы переменного тока (от 10 до 120) % 1н

Таблица 9 - Метрологические характеристики счетчиков в режиме измерений силы переменного тока (для счетчиков кл.т. 0,05)

Номинальные значения поддиапазонов измерений (1н)

Пределы допускаемой абсолютной погрешности измерений, (% от установленного значения + % от номинального значения диапазона) в зависимости от частоты, мА, А

Разрешение

45 < F < 65

65 < F < 200

(опция)

200 < F < 400 (опция)

5 мА

±(0,04 + 0,03)

±(0,08 + 0,06)

±(0,16 + 0,12)

1 нА

10 мА

±(0,03 + 0,02)

±(0,06 + 0,04)

±(0,12 + 0,08)

10 нА

20 мА

±(0,03 + 0,02)

±(0,06 + 0,04)

±(0,12 + 0,08)

10 нА

50 мА

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

10 нА

100 мА

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

0,1 мкА

200 мА

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

0,1 мкА

500 мА

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

0,1 мкА

1 А

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

1 мкА

2 А

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

1 мкА

5 А

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

1 мкА

10 А

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

10 мкА

20 А

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

10 мкА

50 А

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

10 мкА

100 А

±(0,02 + 0,005)

±(0,04 + 0,01)

±(0,08 + 0,02)

100 мкА

Примечание: диапазон измерений силы переменного тока (от 10 до 120) % 1н

Таблица 10 - Метрологические характеристики счетчиков в режиме измерений частоты/угла сдвига фаз

Счетчики с кл.т.0,02

Частота

Диапазон измерений

от 45 до 65 Гц

от 45 до 400 Гц (опция)

Минимальное разрешение

0,00001 Гц

0,00001 Гц

Пределы допускаемой относительной погрешности измерений

±0,005 %

±0,005 %

Угол сдвига фаз

Диапазон измерений

от 0° до 360° (I > 50 мА)

от 0° до 360° (I > 50 мА)

Минимальное разрешение

0,0001°

0,0001°

Пределы допускаемой абсолютной погрешности измерений

45 Гц < F < 65 Гц

±0,006°

±0,006°

65 Гц < F < 200 Гц (опция)

-

±0,02°

200 Гц < F < 400 Гц (опция)

-

±0,04°

Продолжение таблицы 10

Счетчики кл.т. 0,05

Частота

Диапазон измерений

от 45 до 65 Гц

от 45 до 400 Гц

(опция)

Минимальное разрешение

0,00001 Гц

0,00001 Гц

Пределы допускаемой относительной погрешности измерений

0,005 %

0,005 %

Угол сдвига фаз

Диапазон измерений

от 0° до 360° (I > 50 мА)

от 0° до 360° (I > 50 мА)

Минимальное разрешение

0,0001°

0,0001°

Пределы допускаемой абсолютной погрешности измерений

45 Гц < F < 65 Гц

±0,012°

±0,012°

65 Гц < F < 200 Гц (опция)

-

±0,04°

200 Гц < F < 400 Гц (опция)

-

±0,08°

Таблица 11.1 - Метрологические характеристики счетчиков в режиме измерений активной мощности/энергии

Счетчики кл.т. 0,02

Диапазон измерений напряжения

Диапазон измерений силы переменного тока

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты

45 < F < 65 Гц

65 < F < 200

Г ц (опция)

200 < F < 400 Г ц (опция)

30 В <U <480 В

50 мА < I <120 А

0,5L...1...0,5C

±0,02

±0,04

±0,08

10 мА < I < 50 мА

1

±0,02

±0,06

±0,16

0,5L...1...0,5C

±0,04

3 мА < I < 10 мА

1

±0,04

-

-

0,5L...1...0,5C

±0,08

-

-

1 мА < I < 3 мА

1

0,04x3 мАПизм

-

-

Счетчики кл.т. 0,05

Диапазон измерений напряжения

Диапазон измерений силы переменного тока

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты

45 < F < 65 Гц

65 < F < 200 Г ц (опция)

200 < F < 400 Г ц (опция)

30 В <U <480 В

50 мА < I < 120 А

0,5L...1...0,5C

±0,05

±0,1

±0,2

10 мА < I < 50 мА

1

±0,05

±0,12

±0,32

0,5L...1...0,5C

±0,08

3 мА < I < 10 мА

1

±0,08

-

-

0,5L...1...0,5C

±0,15

-

-

1 мА < I < 3 мА

1

0,08x3 мА/ Пзм

-

-

Таблица 11.2 - Метрологические характеристики счетчиков в режиме измерений реактивной мощности/энергии

Счетчики кл.т. 0,02

Диапазон измерений напряжения

Диапазон измерений силы переменного тока

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты

45 < F < 65 Гц

65 < F < 200

Г ц (опция)

200 < F < 400 Г ц (опция)

30 В <U <480 В

50 мА < I <120 A

0,5L...1...0,5C

±0,04

±0,08

±0,16

10 мА < I < 50 мА

1

±0,04

±0,12

±0,32

0,5L...1...0,5C

±0,08

3 мА < I < 10 мА

1

±0,08

-

-

0,5L...1...0,5C

±0,16

-

-

1 мА < I < 3 мА

1

0,08x3 мА/Гзм

-

-

Счетчики кл.т. 0,05

Диапазон измерений напряжения

Диапазон измерений силы переменного тока

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты

45 < F < 65 Гц

65 < F < 200

Гц (опция)

200 < F < 400 Гц (опция)

30 В <U <480 В

50 мА < I < 120 А

0,5L...1...0,5C

±0,1

±0,2

±0,4

10 мА < I < 50 мА

1

±0,1

±0,24

±0,6

0,5L...1...0,5C

±0,16

3 мА < I < 10 мА

1

±0,16

-

-

0,5L...1...0,5C

±0,3

-

-

1 мА < I < 3 мА

1

0,16x3 мА/ Гзм

-

-

Примечание:

  • - приведенные в таблице 11.1 и 11.2, пределы допускаемых погрешностей измерений определяются при выборе соответствующих диапазонов силы тока и напряжения;

  • - диапазон измерений мощности/энергии: комбинация диапазонов напряжения и силы тока;

  • - диапазон измерений коэффициента мощности : -1...0...+1;

  • - импульсный выход : 6 Гц - 60 кГц;

  • - импульсный вход: < 200 кГц,напряжение: 0.3.3 В.24 В;

  • - - реактивная мощность Q = Хи^Г^шфк (где к - номер гармоники в сигнале).

Метрологические характеристики счетчика электрической энергии эталонного трехфазного (ТК2310)

Таблица 12 - Метрологические характеристики счетчиков в режиме измерений напряжения переменного тока

Номинальные значения поддиапазонов измерений (ин)

Пределы допускаемой абсолютной погрешности измерений (% от установленного значения + % от номинального значения диапазона), В

Разрешение

60 В

±(0,003 + 0,002)

10 мкВ

120 В

±(0,003 + 0,002)

0,1 мВ

240 В

±(0,003 + 0,002)

0,1 мВ

480 В

±(0,003 + 0,002)

0,1 мВ

Примечание: - диапазон измерений напряжения (от 10 до 110) % ин

Таблица 13 - Метрологические характеристики счетчиков в режиме измерений силы переменного электрического тока

Номинальные значения поддиапазонов измерений (1н)

Пределы допускаемой абсолютной погрешности измерений (% от установленного значения + % от номинального значения диапазона) в зависимости от частоты, мА, А

Разреше

ние

45 < F < 65 Гц

65 < F < 200 Гц (опция)

200 < F < 400 Гц (опция)

5 мА

±(0,012 + 0,008)

±(0,024 + 0,016)

±(0,048 + 0,032)

1 нА

10 мА

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

10 нА

20 мА

±(0,006 + 0,004)

±(0,012 + 0,008)

±(0,024 + 0,016)

10 нА

50 мА

±(0,003 + 0,002)

±(0,006 + 0,004)

±(0,012 + 0,008)

10 нА

100 мА

±(0,003 + 0,002)

±(0,006 + 0,004)

±(0,012 + 0,008)

0,1 мкА

200 мА

±(0,003 + 0,002)

±(0,006 + 0,004)

±(0,012 + 0,008)

0,1 мкА

500 мА

±(0,003 + 0,002)

±(0,006 + 0,004)

±(0,012 + 0,008)

0,1 мкА

1 А

±(0,003 + 0,002)

±(0,006 + 0,004)

±(0,012 + 0,008)

1 мкА

2 А

±(0,003 + 0,002)

±(0,006 + 0,004)

±(0,012 + 0,008)

1 мкА

5 А

±(0,003 + 0,002)

±(0,006 + 0,004)

±(0,012 + 0,008)

1 мкА

10 А

±(0,003 + 0,002)

±(0,006 + 0,004)

±(0,012 + 0,008)

10 мкА

20 А

±(0,003 + 0,002)

±(0,006 + 0,004)

±(0,012 + 0,008)

10 мкА

50 А

±(0,003 + 0,002)

±(0,006 + 0,004)

±(0,012 + 0,008)

10 мкА

100 А

±(0,003 + 0,002)

±(0,012 + 0,008)

±(0,024 + 0,016)

100 мкА

Примечание: диапазон измерений силы переменного тока (от 10 до 120) % 1н

Таблица 14 - Метрологические характеристики счетчиков в режиме измерений частоты/угла сдвига фаз

Частота

Диапазон измерений

от 45 до 65 Гц

от 45 до 400 Гц (опция)

Минимальное разрешение

0,00001 Гц

0,00001 Гц

Пределы допускаемой относительной погрешности измерений

±0,005 %

±0,005 %

Угол сдвига фаз

Диапазон измерений

от 0° до 360° (I > 50 мА)

от 0° до 360° (I > 50 мА)

Минимальное разрешение

0,000 1°

0,0001°

Пределы допускаемой абсолютной погрешности измерений

45 Гц < F < 65 Гц

0,003°

0,003°

65 Гц < F < 200 Гц (опция)

-

0,01°

200 Гц < F < 400 Гц (опция)

-

0,02°

Таблица 15.1 - Метрологические характеристики счетчиков в режиме измерений активной мощности/энергии

Диапазон напряжения

Диапазон тока

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты

45 < F < 65 Гц

65 < F < 200

Гц (опция)

200 < F < 400 Гц (опция)

30 В < U < 480 В

50 мА < I <120 А

0,5L...1...0,5C

±0,01

±0,02

±0,04

10 мА < I < 50 мА

1

±0,01

±0,03

±0,08

0,5L...1...0,5C

±0,02

3 мА < I < 10 мА

1

±0,02

-

-

0,5L...1...0,5C

±0,03

-

-

1 мА < I < 3 мА

1

0,02x3 мАЛизм

-

-

Таблица 15.2 - Метрологические характеристики счетчиков в режиме измерений реактивной мощности/энергии

Диапазон напряжения

Диапазон тока

Коэффициент мощности

Пределы допускаемой относительной погрешности измерений (% от установленного значения) в зависимости от частоты

45 < F < 65 Гц

65 < F < 200

Гц (опция)

200 < F < 400

Гц (опция)

30 В < U < 480 В

50 мА < I <120 A

0,5L...1...0,5C

±0,02

±0,04

±0,08

10 мА < I < 50 мА

1

±0,02

±0,06

±0,16

0,5L...1...0,5C

±0,04

3 мА < I < 10 мА

1

±0,04

-

-

0,5L...1...0,5C

±0,06

-

-

1 мА < I < 3 мА

1

0,04x3 мА/Гзм

-

-

Примечание:

  • - приведенные в таблицах 15.1 и 15.2, пределы допускаемых погрешностей, определяются при выборе соответствующих диапазонов силы тока и напряжения;

  • - диапазон измерений мощности/энергии: комбинация диапазонов напряжения и силы тока;

  • - диапазон измерений коэффициента мощности: -1...0...+1;

  • - импульсный выход: от 6 до 60 кГц;

  • - импульсный вход: < 200 кГц, напряжение: 0.3.3 В.24 В;

  • - - реактивная мощность Q = Хи^к^тфк (где к - номер гармоники в сигнале).

Таблица 16 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В;

от 198 до 242

- частота переменного тока, Гц

от 48 до 52

Потребляемая мощность, В-А, не более

60

Условия эксплуатации:

- температура окружающей среды, °С;

от +10 до+25

- относительная влажность воздуха при+20°С, %, не более:

от +18 до+28 (для ТК2100)

60

- атмосферное давление, кПа

80 (для ТК2100)

от 84 до 106,7

Габаритные размеры, мм, не более: - длина;

270

- ширина;

400

-высота

190

Масса, кг, не более

10

Таблица 17 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

8

Средняя наработка до отказа, ч, не менее

40000


Настройки внешнего вида
Цветовая схема
Ширина
Левая панель
