Номер по Госреестру СИ: 95986-25
95986-25 Трансформаторы тока
(ТШЛ-20)
Назначение средства измерений:
Трансформаторы тока ТШЛ-20 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий в пофазно-экраниронированных токопроводах с номинальным напряжением переменного тока до 20 кВ частотой 50 Гц.

Внешний вид.
Трансформаторы тока
Рисунок № 1

Внешний вид.
Трансформаторы тока
Рисунок № 2

Внешний вид.
Трансформаторы тока
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на маркировочную наклейку трансформаторов, титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Методика измерений» документа ДУБК.671235.001РЭ «Трансформаторы тока ТШЛ-20. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательАкционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)
ИНН 7801032688
Адрес юридического лица: 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7, лит. И, оф. 1
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия трансформаторов основан на явлении электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобразный изоляционный блок, в боковом приливе которого расположены зажимы вторичных обмоток. В изоляционный блок трансформаторов залито экранирующее металлическое кольцо, электрически соединяемое с шиной при помощи потенциалосъемника. Трансформаторы выпущены в модификации ТШЛ-20-I.
К трансформаторам данного типа относятся трансформаторы тока ТШЛ-20 с зав. №№ 17, 18, 19.
Заводской номер нанесен на маркировочную наклейку, расположенную на корпусе трансформаторов, типографским методом в виде цифрового кода.
Общий вид трансформаторов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Маркировочная наклейка с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлена на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба завода-изготовителя. Нанесение знака поверки на трансформаторы не предусмотрено.
Место пломбирования пломбой завода-изготовителя

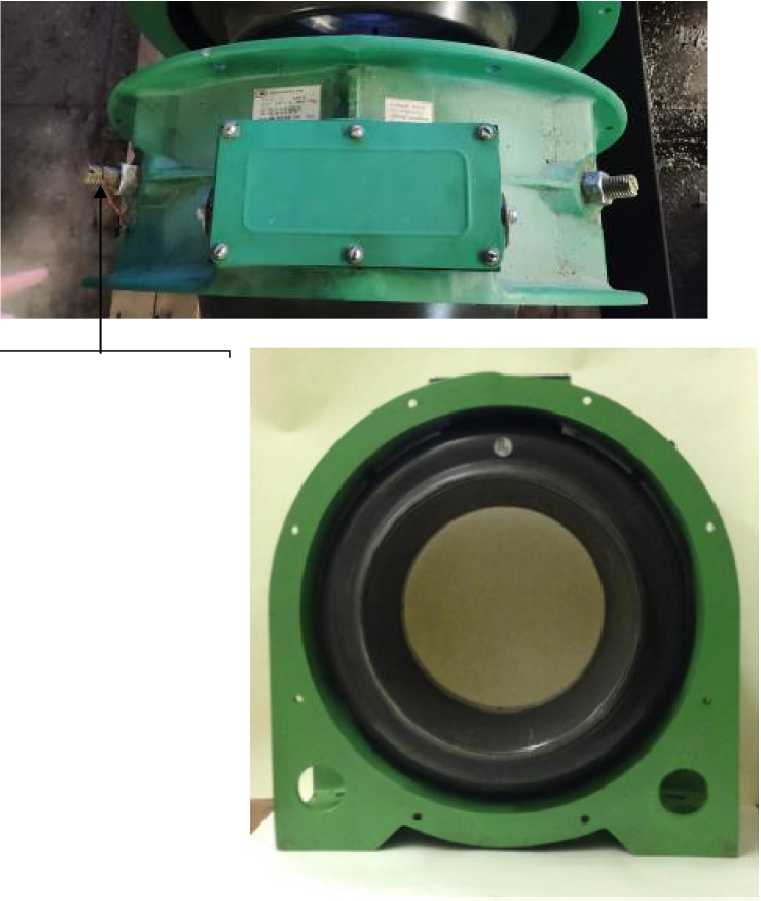

Рисунок 1 - Общий вид трансформаторов с указанием места ограничения доступа к местам настройки (регулировки)
ЭА1 трансформатор tqk(i

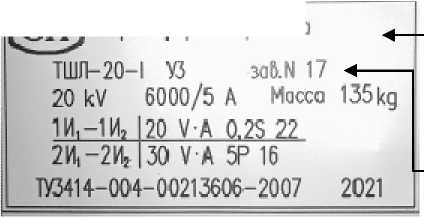

Рисунок 2 - Маркировочная наклейка с указанием места нанесения заводского номера и места нанесения знака утверждения типа
Лист № 3
Всего листов 4
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
20 |
|
Наибольшее рабочее напряжение, кВ |
24 |
|
Номинальное значение частоты переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
6000 |
|
Номинальный вторичный ток, А |
5 |
|
Количество вторичных обмоток |
2 |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015:
|
0,2S 5P |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, ВА:
|
20 30 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета |
22 |
|
Номинальная предельная кратность вторичной обмотки для защиты |
16 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахглубинахширина), мм, не более |
796х350х760 |
|
Масса, кг, не более |
135 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения по ГОСТ 15150-69 |
3 |
|
Условия эксплуатации:
|
от -5 до +70 от 40 до 80 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
400000 |
