Наименование

Обозначение

Количество

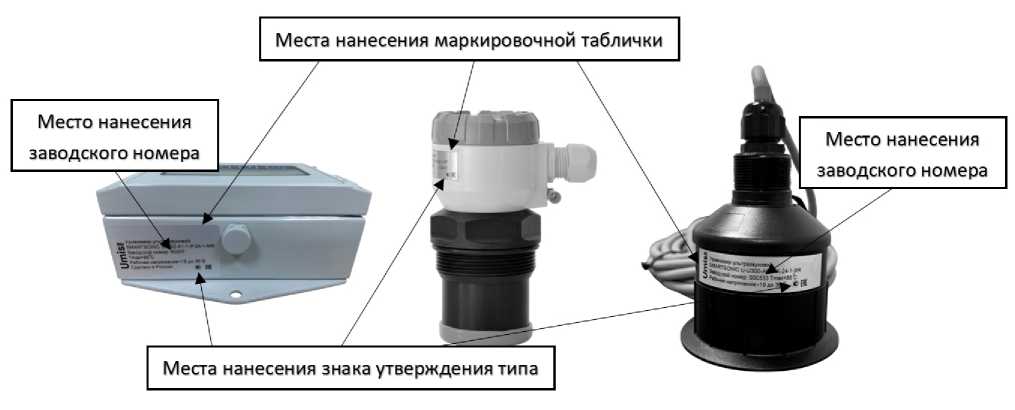

Уровнемер ультразвуковой^

SMARTSONIC

1 шт.

Уровнемеры ультразвуковые SMARTSONIC.

Руководство по эксплуатации

26.51.52-008-52094329-2024 РЭ

1 экз.²⁾

Уровнемер ультразвуковой SMARTSONIC. Паспорт

-

1 экз.

Дополнительные аксессуары

По заказу

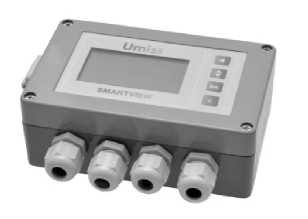

Дисплей SMARTVIEW

-

По заказу

• ¹⁾ Серия и модель и исполнение уровнемера в соответствии с заказом;

• ²⁾ Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки

Таблица 2 - Метрологические характе

ристики уровнемеров серии U модели U200

Xарактеристики

Значение

Исполнение уровнемера

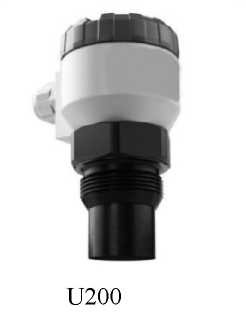

U200-A1

U200-A2

U200-

А6

U200-

А10

U200-A20

Диапазон    измерений    уровня

жидкости и сыпучих материалов, м¹⁾

от 0,1 до 1

от 0,2 до 2

от 0,3 до 6

от 0,4 до 10

от 0,5 до 20

Пределы допускаемой абсолютной погрешности измерений уровня жидкости и сыпучих материалов, мм

±1,5; ±2; ±3; ±4; ±5; ±30; ±40²⁾

• ¹⁾ Указан максимальный диапазон измерений уровня жидкости и сыпучих материалов. Диапазон измерений конкретного уровнемера указывается в паспорте;

• ²⁾ Конкретное значение указывается в паспорте

Характеристики

Значение

Исполнение уровнемера

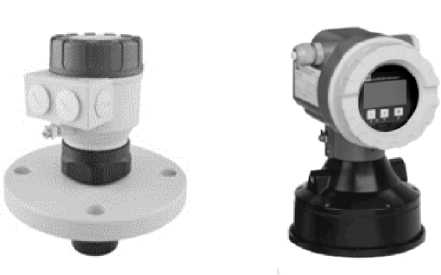

U300-A6

U300-

А10

U300-

А15

U300-

А30

U300-

А60

Диапазон измерений уровня жидкости и сыпучих материалов, м¹⁾

от 0,2 до 6

от 0,35 до 10

от 0,5 до 15

от 0,6 до 30

от 0,4 до 60

Пределы допускаемой абсолютной погрешности    измерений    уровня

жидкости и сыпучих материалов, мм

±5

¹⁾ Указан максимальный диапазон измерений. Диапазон измерений конкретного уровнемера указывается в паспорте

Характеристики

Значение

U200

U300

Температура измеряемой среды, °С

от -40 до + 80

от -40 до + 95

Количество разрядов индикатора

6

Напряжение питания постоянного тока, В

от 10 до 36

Абсолютное давление измеряемой среды, МПа

от 0,05 до 0,3¹⁾

Габаритные размеры (длина^хширина^хвысота), мм, не более

175^х150^х310

295x295x765

Масса, кг, не более

4

6

Температура окружающего воздуха при эксплуатации, °С:

- уровнемеры без дисплея

от -40 до +80

- уровнемеры с дисплеем

от -20 до +60

Условия эксплуатации:

- относительная влажность окружающего воздуха, %, не более

95

- атмосферное давление, кПа

от 84,0 до 106,7

¹⁾ В зависимости от исполнения

Характеристики

Значение

Модель электронного блока

M40

M41

M42

M43

M44

Диапазон измерений уровня жидкости и сыпучих материалов, м¹⁾:

от 0,25 до 5

от 0,35 до 8

от 0,4 до 10

от 0,6 до 15

от 0,5 до 20

Пределы допускаемой погрешности измерений уровня жидкости и сыпучих материалов по цифровому выходному сигналу или дисплею:

• - Lmin < Lизм < 1750 (абсолютная), мм

• - Lmin < Lизм < 2000 (абсолютная), мм

• - 1750 < Lизм < Lmax (относительная), %

• - 2000 < Lизм < Lmax (относительная), %

н- н-

1 о I

^с|

^{1 1} °

-н

Примечание - введены следующие обозначения: Lmin - минимальное значение диапазона измерений уровня жидкости и сыпучих материалов, мм; Lmax - максимальное значение диапазона измерений уровня жидкости и сыпучих материалов, мм; L изм - измеренное значение уровня жидкости и сыпучих материалов, мм

¹⁾ Указан максимальный диапазон измерений уровня жидкости и сыпучих материалов. Диапазон измерений конкретного уровнемера указывается в паспорте

Характеристики

Значение

Модель электронного блока

М40

М41

М42

М43

М44

Температура измеряемой среды, °С

от -40 до +80

Количество разрядов индикатора

6

Абсолютное давление измеряемой среды, МПа

от 0,07 до 0,3

от 0,07 до 0,25

Параметры электрического питания:

- напряжение переменного тока, В

от 100 до 230

- частота переменного тока, Гц

от 49 до 51, от 59 до 61

- напряжение постоянного тока, В

от 10 до 36

Габаритные размеры, мм, не более:

- длина

175

- ширина

150

- высота

310

Масса, кг, не более

4,5

Условия эксплуатации:

- температура окружающего воздуха при

от -20 до +60

эксплуатации, °С

- относительная влажность окружающего

95

воздуха при температуре 35 °С, %, не более

- атмосферное давление, кПа

от 84,0 до 106,7

Характеристики

Значение

Модель преобразователя

S90,91,

S91F

S92

S93

S95

S96

Модель электронного блока

MU90, MU95

Диапазон измерений уровня жидкости и сыпучих

от 0,3

от 0,4

от 0,6

от 0,8

от 1,6

материалов, м:

до 10

до 20

до 25

до 45

до 70

Пределы допускаемой относительной погрешности измерений уровня жидкости и сыпучих материалов по цифровому выходному сигналу или дисплею, %

±0,2¹⁾

Пределы допускаемой абсолютной погрешности

±3,5²⁾

измерений уровня жидкости и сыпучих материалов по цифровому выходному сигналу или дисплею, мм

^!) Для диапазона >1,75 м;

²⁾ Для диапазона <1,75 м

Характеристики

Значение

Модель преобразователя

S90, S91

S91F

S92

S93

S95

S96

Количество разрядов индикатора

6

Абсолютное давление измеряемой

от 0,07

от 0,07

от 0,07

от 0,07

среды, МПа

до 0,4

до 0,4

до 0,3

до 0,15

Температура измеряемой среды, °С

от -40

от -40

от

-40

от -40

от -40

до +80

до +105

до +95

до +80

до +150

Характеристики

Значение

Модель преобразователя

S90, S91

S91F

S92

S93

S95

S96

Г абаритные размеры, мм, не более

- длина

85

110

200

245

250

- ширина

75

100

190

235

240

- высота

120

130

145

160

160

Масса, кг, не более

6,0

Условия эксплуатации:

- температура   окружающего

воздуха, °С

от -55 до +85

- относительная     влажность

окружающего воздуха, %, не более

95

- атмосферное давление, кПа

от 84,0 до 106,7

Характеристики

Значение

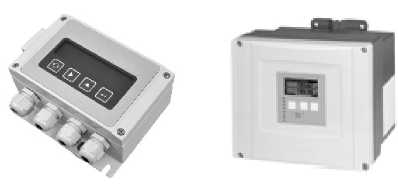

Модель электронного блока¹⁾

MU90

MU95

Модель ультразвукового преобразователя

S9x

Количество подключаемых ультразвуковых преобразователей

от 1 до 2

от 1 до 10

Количество датчиков, шт.

от 1 до 6

-

Параметры электрического питания:

- напряжение переменного тока, В

от 100 до 230

- частота переменного тока, Гц

от 49 до 51, от 59 до 61

- напряжение постоянного тока, В

от 10 до 36

Габаритные размеры, мм, не более:

- длина

235

- ширина

185

- высота

205

Масса, кг, не более

2,0

Условия эксплуатации:

- температура окружающего воздуха при эксплуатации, °С

от -20 до +60

- относительная влажность окружающего воздуха, %, не более

95

- атмосферное давление, кПа

от 84,0 до 106,7

¹⁾¹ Модель электронного блока для конкретного уровнемера указывается в паспорте

Характеристики

Значение

Габаритные размеры, мм, не более:

- длина

175

- ширина

150

- высота

150

Масса, кг, не более

2,0

Условия эксплуатации:

- температура окружающего воздуха при эксплуатации, °С

от -20 до +60

Характеристики

Значение

Средний срок службы, лет

12

Средняя наработка на отказ, ч

100000
