Номер по Госреестру СИ: 95995-25
95995-25 Измерители сопротивления изоляции
(KLY)
Назначение средства измерений:
Измерители сопротивления изоляции KLY (далее - приборы) предназначены для непрерывных измерений электрического сопротивления изоляции изолированных сетей низкого напряжения постоянного или переменного тока.

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 1

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 2

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 3

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 4

Внешний вид.
Измерители сопротивления изоляции
Рисунок № 5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Работа устройства» документа «Измеритель сопротивления изоляции KLY. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
DVK.KLY-NI.SP «Измерители сопротивления изоляции KLY. Стандарт предприятия».
ПравообладательShanghai Complee Instrument Co., Ltd., Китай
Адрес юридического лица: 201614, No.790 Pengfeng Road, Technology Zone, Songjiang, Shanghai, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия приборов основан на приложении напряжения постоянного или переменного тока между одним из проводников контролируемой сети и точкой заземления, а также измерении тока в этой цепи, называемого током утечки. По величине и характеру тока утечки приборы измеряют величину электрического сопротивления, которую преобразуют в электрический сигнал, отображаемый на шкале.
Конструктивно приборы представляют собой устройства со стрелочной индикацией сопротивления изоляции, размещенной или внутри корпуса, или на выносном индикаторе, состоящие из корпуса и размещенной в нем измерительной части. Приборы со стрелочной индикацией внутри корпуса предназначены для размещения на лицевой стороне электрических щитов. Приборы со стрелочной индикацией на выносном индикаторе предназначены для размещения внутри электрических щитов на монтажной панели.
Приборы выпускаются в модификациях, отличающихся габаритными размерами, количеством измерительных каналов, типом стрелочной индикации, метрологическими и техническими характеристиками.
В зависимости от модификации, приборы могут измерять электрическое сопротивление изоляции в одной или двух изолированных сетях низкого напряжения; приборы имеют один или два переключающих релейных контакта сигнализации.
При изготовлении производителем выходной контакт может быть сконфигурирован на работу в одном из следующих режимов:
-
- режим NE (функция «B») - контакт нормально активирован. Выходное реле срабатывает при подаче питания и контакт меняет своё положение. В случае отключения питания приборов или в случае уменьшения сопротивления изоляции в контролируемой сети менее заданного порога, контакты реле возвращаются в исходное положение. Рекомендуется для применений, где необходим контроль работоспособности самих приборов.
-
- режим ND (функция «A») - контакт не активирован. При подаче питания выходной контакт не меняет положения. В случае уменьшения измеренного сопротивления изоляции в контролируемой сети менее заданного порога, когда на приборы подано питание, контакты реле изменяют положение. Рекомендуется для применений, где необходим только контроль сопротивления изоляции в измеряемой сети и нет необходимости в контроле работоспособности самих приборов.
Уставка значения сопротивления и времени задержки для включения сигнализации (срабатывания выходного реле прибора при снижении сопротивления изоляции в измеряемой цепи) устанавливается переключателями по шкалам сопротивлений и времени, расположенными на задней панели приборов.
Приборы имеют несколько режимов работы, которые выбираются пользователем при помощи переключателя, расположенного на задней панели приборов:
- режим “Мониторинг” используется для измерения сопротивления изоляции сети;
- режим “Отключен” используется для отключения измерения сопротивления изоляции сети - индикатор показывает на символ «от», расположенный на шкале приборов.
- режим “Тест” используется для самодиагностики приборов. При выборе режима “Тест” срабатывает выходное реле и индикатор показывает нулевое значение сопротивления изоляции.
KLY
XNI
Наличие
□ - отсутствует;
CAN - CAN;
RS-485 - RS-485
Степень защиты IP (в соответствии с
ГОСТ 14254-2015): 3
□ - степень защиты
IP52 для приборов
стандартного исполнения; IP54 - степень защиты
IP54 для приборов
общепромышленного исполнения;
IPxx: защиты ГОСТ исключением IP52 и IP54
любая степень в соответствии с 14254-2015, за
Наличие индикационной
отметки на шкале прибора: 3
□ - отсутствует;
Rxx - присутствует
(«хх» - обозначение места
отметки)
-----------ТТ)-------------------------
Вид исполнения: 3
□ - общепромышленное SC - морское исполнение________
Вид шкалы: 11
□ - шкала с углом отклонения 90°; G - шкала с углом отклонения 250°;
F - защитная крышка на лицевой стороне Тип выходного реле (функция «А» или «В»): A - ND;
B - NE
Напряжение питания прибора_________________________
Значение верхнего предела диапазона измерения электрического сопротивления изоляции __________________________________
Наличие функции самоконтроля: 3
□ - отсутствует;
Т - присутствует__________________________________________________
Напряжение переменного или постоянного тока контролируемой сети (в соответствии с таблицей 2)
Тип стрелочной индикации сопротивления изоляции: ь
□ - на выносном индикаторе;
I - внутри корпуса.__________________________________
Габаритные размеры: 72 - 72x72x113 мм;
96 - 96x96x113 мм
Количество контролируемых сетей, X: NI - одна сеть;
2NI - две сети
Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки) и места нанесения серийного номера представлен на рисунках 2 - 5. Способ ограничения доступа к местам настройки (регулировки) - пломбировочная наклейка эксплуатирующей организации. Нанесение знака поверки на приборы не предусмотрено.
Место нанесения серийного номера

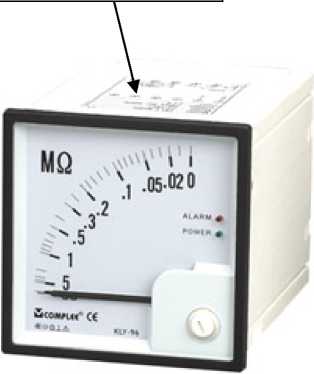

Рисунок 2 - Общий вид приборов с маркировкой NI с указанием места нанесения серийного номера
Место нанесения серийного номера

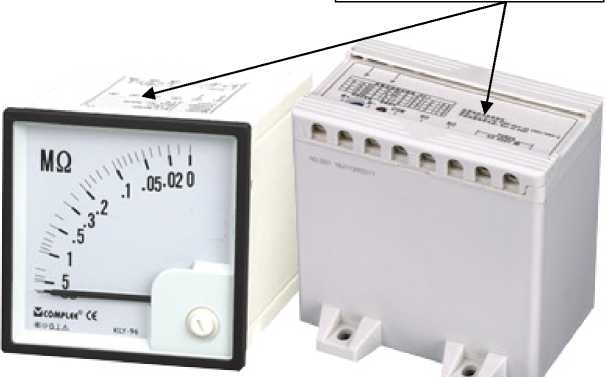

Рисунок 3 - Общий вид приборов с выносным индикатором с указанием места нанесения серийного номера

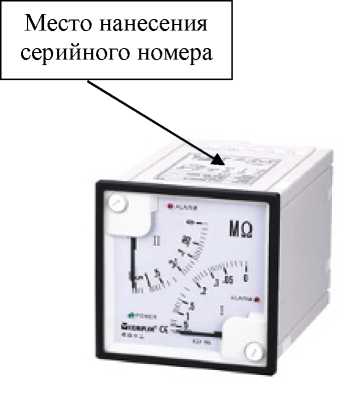

Рисунок 4 - Общий вид приборов с маркировкой 2NI с указанием места нанесения серийного номера
Место ограничения доступа к месту настройки (регулировки)

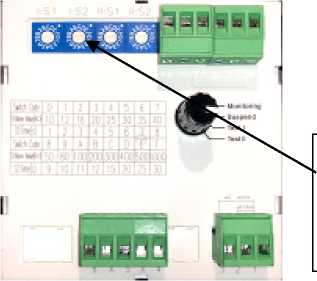

Рисунок 5 - Общий вид приборов (сзади) с указанием места ограничения доступа к местам настройки (регулировки)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления изоляции в сетях переменного тока, МОм |
от 0 до 1 от 0 до 5 от 0 до 10 |
|
Пределы допускаемой приведенной (к диапазону измерений электрического сопротивления изоляции в сетях переменного тока) погрешности измерений электрического сопротивления изоляции в сетях переменного тока, % |
±1,5 |
|
Диапазон измерений электрического сопротивления изоляции в сетях постоянного тока, кОм |
от 0 до 50 от 0 до 250 от 0 до 500 от 0 до 1000 |
|
Пределы допускаемой приведенной (к диапазону измерений электрического сопротивления изоляции в сетях постоянного тока) погрешности измерений электрического сопротивления изоляции в сетях постоянного тока, % |
±5,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания прибора, В: - переменного тока при частоте 50 Гц |
57,7/100; 220/380; 230/400; 240/415; 450 |
|
- постоянного тока |
24; 110; 220 |
|
Максимально допустимые параметры контролируемой сети: - напряжение переменного тока, В |
500; 690 |
|
- частота переменного тока, Гц |
50; 60; 400 |
|
- эквивалентная емкость тока утечки переменного тока, мкФ |
50; 500 |
|
- напряжение постоянного тока, В |
24; 36; 110 |
|
Габаритные размеры (высотахширинахглубина), мм, не более: - для приборов с маркировкой I |
96х96х113 |
|
- для приборов без маркировки I |
110x125x120 |
|
Масса, кг, не более |
1,5 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -25 до +55 |
|
- относительная влажность без конденсации влаги, %, не более |
95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
85000 |
