Номер по Госреестру СИ: 95996-25
95996-25 Система измерений количества и параметров свободного нефтяного газа мобильной установки нагрева МУН-3-ПВЕ-8К для ЦПС Русского месторождения
()
Назначение средства измерений:
Система измерений количества и параметров свободного нефтяного газа мобильной установки нагрева МУН-3-ПВЕ-8К для ЦПС Русского месторождения (далее - СИКГ) предназначена для измерения объёма и объёмного расхода газа, приведённого к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа).

Внешний вид.
Система измерений количества и параметров свободного нефтяного газа мобильной установки нагрева МУН-3-ПВЕ-8К для ЦПС Русского месторождения
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) прибора вторичного теплоэнергоконтроллер ИМ2300 является метрологически значимой частью программного обеспечения СИКГ. Метрологические характеристики СИКГ нормированы с учётом влияния программного обеспечения на результаты измерений.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) | |
|
Идентификационное наименование ПО |
IM2300 |
|
Номер версии (идентификационный номер) ПО |
01.07 |
|
Цифровой идентификатор ПО |
217 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации СИКГ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1912/2025 «Объем свободного нефтяного газа. Методика измерений системой измерений количества и параметров свободного нефтяного газа мобильной установки нагрева МУН-3-ПВЕ-8К для ЦПС Русского месторождения», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 1912/01.00248-2014/2025 от 01.04.2025.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.6);
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
ГОСТ Р 8.733-2011 «ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования».
Правообладатель«БАНТЕР ГРУПП»
г.о. город Екатеринбург,
Общество с ограниченной ответственностью
(ООО «БАНТЕР ГРУПП»)
ИНН 7203295433
Юридический адрес: 620027, Свердловская обл.,
г. Екатеринбург, пер. Красный, д. 5, к. 1, оф. 304
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: littps://TiicM.p(()
Принцип действия СИКГ основан на косвенном методе динамических измерений объёмного расхода и объёма газа, приведённых к стандартным условиям. Значение объёма свободного нефтяного газа, приведённого к стандартным условиям, вычисляют на основании измеренных значений объёмного расхода в рабочих условиях, температуры и давления газа в измерительном трубопроводе.
Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКГ и её компоненты. Расходомер, датчик давления, преобразователь температуры размещены в отапливаемом шкафу арматурного блока. СИКГ представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. Средства измерений, входящие в состав СИКГ, приведены в таблице 1.
Таблица 1 - Состав СИКГ
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчик газа вихревой СВГ — 1600 в составе: |
13489-13 |
|
Датчик расхода газа ДРГ.М - 1600 |
26256-06 |
|
Датчик давления ЭнИ-100 (СУЭР-100) |
71842-18 |
|
Термопреобразователь сопротивления ЭнИ-300 ТСМ |
78201-20 |
|
Прибор вторичный теплоэнергоконтроллер ИМ2300 |
14527-17 |
|
Примечание — В состав СИКГ входят показывающие средства измерений давления и температуры утверждённых типов. | |
Основные функции СИКГ:
-
- измерение в автоматическом режиме объёмного расхода (объёма) газа в рабочих условиях, абсолютного давления и температуры газа;
-
- приведение объёмного расхода (объёма) газа к стандартным условиям;
-
- формирование отчётов, архивирование, хранение и передача на операторскую станцию измеренных и вычисленных значений;
-
- защита измерительной информации от несанкционированного доступа.
Место расположения СИКГ, заводской номер 673: Тюменская область, ЯмалоНенецкий автономный округ, Тазовский район, Русское месторождение. Пломбирование средств измерений, находящихся в составе СИКГ осуществляется согласно их описаниям типа. Запорная арматура, установленная на байпасной линии подлежит пломбированию организацией, контролирующей эксплуатацию СИКГ. Нанесение знака поверки на СИКГ не предусмотрено. Заводской номер в виде цифрового обозначения указан на информационной табличке, установленной на стене арматурного блока , типографским способом.

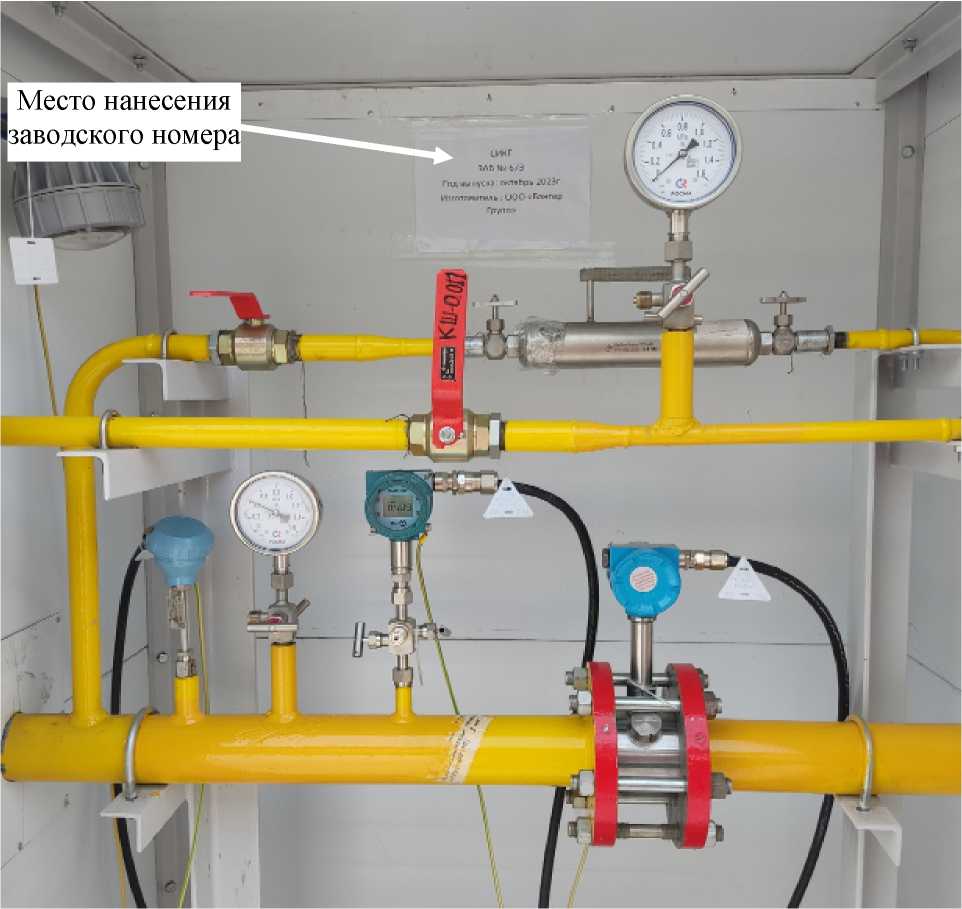

Общий вид СИКГ представлен на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид СИКГ
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения объёмного расхода газа в стандартных условиях, м3/ч |
от 180 до 3875 |
|
Пределы допускаемой относительной погрешности измерения объёма газа приведённого к стандартным условиям, % |
±2,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
1 |
|
Диапазон измерения объёмного расхода газа в рабочих условиях, м3/ч |
от 40 до 1600 |
|
Измеряемая среда |
свободный нефтяной газ |
|
Характеристики измеряемой среды:
|
от 0,5 до 1,2 от +20 до +50 |
|
Температура окружающего воздуха, °С |
от +5 до +37 |
|
Параметры электрического питания:
|
(220/380)+^ (50 ±1) |
