96001-25 Уровнемеры ультразвуковые
(SUP-ZPM-DL)
Назначение средства измерений:
Уровнемеры ультразвуковые SUP-ZPM-DL (далее - уровнемеры) предназначены для измерений уровня жидких сред, пульп и сыпучих материалов.
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 1
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 30.07.2025
Срок свидетельства - 29.07.2030
Номер записи - 2fd5e818-8607-71a0-84fe-820630e09429
ID в реестре СИ - 1426430
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SUP-ZPM-DL,
Производитель
Изготовитель - Hangzhou Supmea Automation Co., Ltd
Страна - КИТАЙ
Населенный пункт - Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, Hangzhou
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1524 от 2025.07.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Уровнемеры ультразвуковые (SUP-ZPM-DL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hangzhou Supmea Automation Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96001-25 29.07.2030 |
Уровнемеры ультразвуковые, SUP-ZPM-DL Hangzhou Supmea Automation Co., Ltd (КИТАЙ Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, Hangzhou) |
ОТ МП |
3 года |
Кто поверяет Уровнемеры ультразвуковые (SUP-ZPM-DL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМ" (RA.RU.312573) | 16 | 16 | 0 | 0 | 16 | 16 | 0 |
Стоимость поверки Уровнемеры ультразвуковые (SUP-ZPM-DL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи, записи данных измерения, самодиагностики.
Встроенное ПО обеспечивает:
-
- обработку и передачу измерительной информации;
-
- отображение результатов измерений на светодиодном дисплее;
-
- измерение уровня;
-
- формирование выходного аналогового и цифрового сигналов;
-
- настройку и диагностику аппаратной части уровнемера.
Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея и на экране подключенного к уровнемеру компьютера.
Нормирование метрологических характеристик уровнемеров проведено с учетом того, что ПО является их неотъемлемой частью.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МПО |
|
Номер версии (идентификационный номер) ПО |
V3.XX* |
|
* - символы XX - номер версии программного обеспечения для общей комбинации от 0 до 9, от A до Z, V - обозначение версии программного обеспечения | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.1 «Сведения о методиках (методах) измерений» руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Hangzhou Supmea Automation Co., Ltd, Китай.
ПравообладательHangzhou Supmea Automation Co., Ltd, Китай
Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, Hangzhou, China
Телефон: +86 15868103947
E-mail: info@supmea.com
Web-сайт: https://www.supmeaauto.com
Изготовитель
Hangzhou Supmea Automation Co., Ltd, КитайАдрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, Hangzhou, China
Телефон: +86 15868103947
E-mail: info@supmea.com
Web-сайт: https://www.supmeaauto.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Hangzhou Supmea Automation Co., Ltd, КитайАдрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, Hangzhou, China
Телефон: +86 15868103947
E-mail: info@supmea.com
Web-сайт: https://www.supmeaauto.com
Принцип работы уровнемеров основан на измерении времени распространения ультразвукового импульса между излучением и приемом обратного импульса, отраженного от поверхности измеряемой среды.
Электронный блок уровнемера измеряет интервал времени между излучаемым акустическим сигналом и эхо-сигналом. Затем, с учетом известной скорости акустического сигнала в воздушной среде, высоты резервуара и положения уровнемера, вычисляет значение уровня. Результат измерений уровня выводится на дисплей электронного блока. Передача измеренного значения уровня осуществляется уровнемером через унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА, либо напряжения постоянного тока от 1 до 5 В, или от 1 до 10 В, либо цифровой сигнал по протоколу HART и интерфейс RS-485.
Уровнемеры состоят из электронного блока и ультразвукового излучателя, размещенных в одном корпусе и соединительного кабеля.
Электронный блок включает в себя:
-
- жидкокристаллический дисплей со светодиодной подсветкой, отображающий информацию меню настройки и измеренные величины. Дисплей объединён с клавиатурой, позволяющей проводитьнастройку и диагностику уровнемера.
-
- разъемы для подсоединения проводных интерфейсов передачи данных в аналоговом виде (от 4 до 20 мА) с коммуникацией по протоколу HART и клеммы для подключения внешнего электропитания;
-
- микропроцессор с электронным преобразователем, выполняющим измерение длительности временного интервала, пропорционального значению расстояния до поверхности измеряемой среды.
Уровнемеры выпускаются в модификациях отличающихся внешним видом корпуса электронного блока:
-
- стандартная модификация;
-
- компактная модификация.
Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационную табличку, закрепленную на электронном блоке способами печати и лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.
Общий вид уровнемеров представлен на рисунке 1.
Пломбирование уровнемеров не предусмотрено.
Место нанесения заводского номера
б)
а)

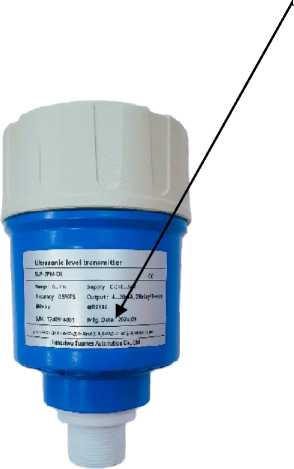

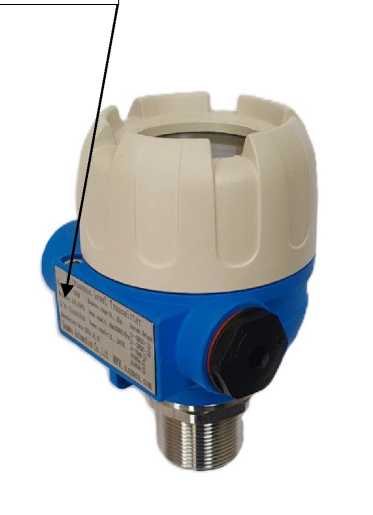

Рисунок 1 - Общий вид уровнемеров ультразвуковых SUP-ZPM-DL и место нанесения знака утверждения типа и заводского номера
а) стандартная модификация б) компактная модификация
Таблица 5 -
|
Наименование |
Обозначение |
Количе ство |
Примечание |
|
Уровнемер ультразвуковой |
SUP-ZPM-DL |
1 шт. |
В соответствии с заказом |
|
Перечень ЗИП (Запасные части и инструменты) |
1 экз. |
Комплект на партию в соответствии с заказом | |
|
Паспорт |
1 экз. | ||
|
Руководство по эксплуатации |
1 экз. |
