Измеритель состоит из одного (для одно- или двухкомпонентных измерений вектора скорости потока) или двух (для трёхкомпонентных измерений вектора скорости) оптоэлектронных модулей со встроенным программным обеспечением, координатного устройства с блоком управления и юстировочной платформы.

Оптоэлектронный блок с помощью инжекционного полупроводникового лазера и оптических элементов формирует интерференционное поле в заданной точке потока среды с известной периодической структурой, изображение которого формируется на поверхности фотоприёмника. При пересечении рассеивающей частицы интерференционного поля на входе фотоприёмника появляется радиоимпульс фотоэлектрического сигнала, частота которого пропорциональна доплеровскому сдвигу частоты, а длительность равна времени прохождения светорассеивающей частицы через интерференционное поле.

На выходе блока формируется сигнал, пропорциональный скорости потока среды, который далее поступает в ЭВМ для представления результатов измерений.

Координатное устройство с блоком управления позволяет перемещать оптоэлектронный модуль в трех взаимно перпендикулярных плоскостях, обеспечивая измерения скорости потока среды в нужной координате пространства.

Юстировочной платформой обеспечивается сведение измерительных объёмов двух оптоэлектронных модулей в одну точку.

Измерители отличаются комплектацией (наличием координатного устройства) и возможностью измерений скорости в одной, двух или трех плоскостях (трёхкомпонентный измеритель).

Измерители выпускаются нескольких модификаций:

Измерители имеют кодовое обозначение каждой модификации, состоящее из букв и арабских цифр. Код модификации формируется следующим образом:

ЛАД-0хх - ТУ 4278-001-82302375-2008

1        2                             3

где 1 - обозначение измерителя;

• 2 - модификация, техническое исполнение серии (относится только к маркировке хх);

• 3 - номер технических условий (далее - ТУ).

Обозначения хх характеризуют технологические особенности производственного процесса предприятия-изготовителя, не влияющие на метрологические показатели изделия. В описании типа все модификации относятся к данному средству измерения. Первая «х» может принимать значения от 0 до 9 и обозначает: состав, исполнение прибора (возможность определения одной, двух и трех компонент потока, с возможностью или без возможности измерения знака скорости по согласованию с заказчиком).

Вторая «х» может принимать значения от 0 до 9, заглавные буквы от А до Я (за исключением букв 'Ъ', Ь' и 'Й'), или заглавные латинские буквы от A до Z. Данный символ относится к дополнительным опциям, определяемым по согласованию с заказчиком, и не относится к измерению скорости потока.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид измерителя показан на рисунках 1, 2.

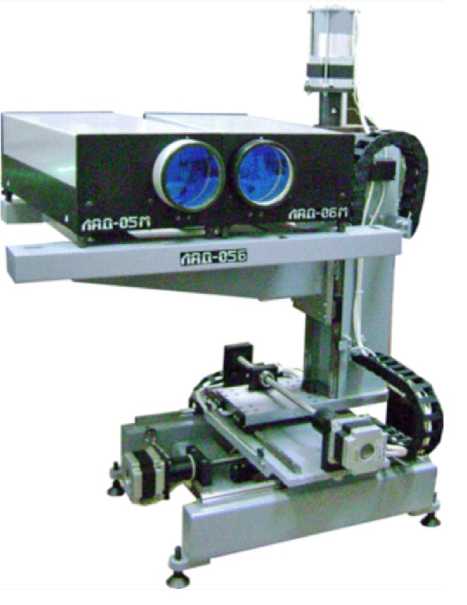

Рисунок 1 - Общий вид лазерного доплеровского измерителя скорости ЛАД-0хх

Заводской номер, состоящий из арабских цифр, наносится на заднюю панель измерителя методом наклейки (рисунок 2 и рисунок 3).

Место нанесения идентификации измерителя (наклейка)

Место нанесения заводского номера (наклейка)

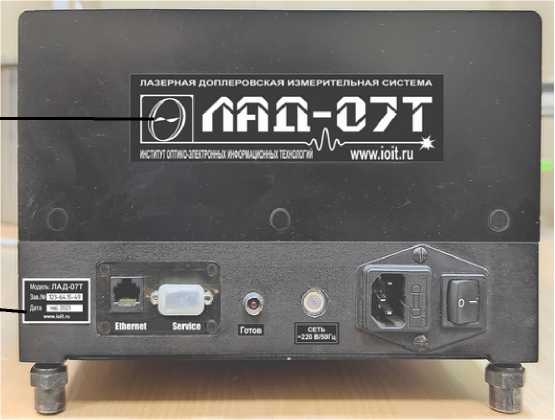

Рисунок 2 - Общий вид измерителя

Рисунок 3 - Наклейка оптического блока

Таблица 5 -

Основные технические и метрологические характеристики приведены в таблицах 2,3,4

Таблица 2 - Метрологические характеристики

аблица 3 - Технические характеристики

аблица 4 - Показатели надёжности
