Номер по Госреестру СИ: 95702-25
95702-25 Резервуары стальные вертикальные цилиндрические с понтоном
(РВСп-4950)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические с понтоном РВСп-4950 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Внешний вид.

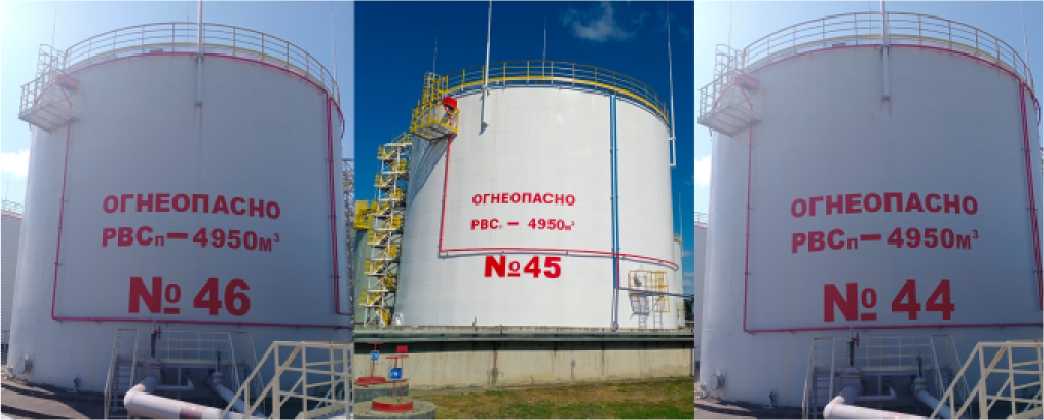

Резервуары стальные вертикальные цилиндрические с понтоном
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта каждого из резервуаров печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.7 паспорта на каждый из резервуаров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОткрытое акционерное общество «Резметкон» (ОАО «Резметкон»)
ИНН 6141004383
Юридический адрес: 346882, Ростовская обл., г. Батайск, ул. Энгельса, д. 347
Испытательный центр
Общество с ограниченной ответственностью «Метрологический центр+» (ООО «МЦ+»)Адрес: 665816, Иркутская обл., г. Ангарск, 33-й мкр., д. 1, помещ. 155
Тел./факс: 8 (3955) 68-05-77
E-mail: metrolog.irk@yandex.ru
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра, со стационарной крышей, с понтоном. На боковых стенках и крышах предусмотрены люки-лазы для обслуживания резервуаров, а также смотровые, монтажные и замерные люки. Днища резервуаров металлические. Резервуары снабжены лестницами для доступа на крыши.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродукта имеют запорную арматуру, препятствующую самопроизвольному изменению уровня жидкости.
Заводские номера, состоящие из двух арабских цифр, нанесены аэрографическим способом на стенки резервуаров, в доступном для обозрения месте. Способ нанесения заводских номеров на стенках резервуаров обеспечивает возможность прочтения информации и ее сохранность в процессе эксплуатации резервуаров.
Резервуары стальные вертикальные цилиндрические с понтоном РВСп-4950, заводские №№ 44, 45, 46 установлены на территории общества с ограниченной ответственностью «Ильский НПЗ им. А.А. Шамара», по адресу: 353232, Краснодарский край, Северский район, поселок городского типа Ильский, территория 55 - км автодороги Краснодар - Новороссийск.
Пломбирование резервуаров не предусмотрено. Нанесение знака поверки на средства измерений не предусмотрено.
Знак поверки наносится на свидетельство о поверке (при наличии), оформляемое по результатам поверки каждого из резервуаров.
Общий вид резервуаров представлен на рисунке 1.
фГНЁСПАСНф рве - 4950.
ОГНЕОПАСНО
РВСп—4950м №46
ОГНЕОПАСНО РВСп— 4950м3
Рисунок 1 - общий вид резервуаров стальных вертикальных цилиндрических с понтоном
РВСп-4950, заводские №№ 44, 45, 46
|
Таблица 1 - Метрологические ха |
рактеристики |
|
Наименование характеристики |
Значение |
|
Заводской номер |
44 45 46 |
|
Номинальная вместимость, м3 |
4950, 0 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
0,15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Заводской номер |
44 |
45 |
46 |
|
условия эксплуатации:
|
от -50 до +40 от 84,0 до 106,7 | ||
|
Средний срок службы, лет, не менее |
25 | ||
